Cl-与HSO3-对建筑用439不锈钢腐蚀行为的影响
1.
2.
3.
4.
Effect of Cl- and HSO3- on Corrosion Behavior of 439 Stainless Steel Used in Construction
1.
2.
3.
4.
通讯作者: 周学杰,E-mail:zhouxj11@163.com,研究方向为腐蚀与防护
收稿日期: 2021-06-07 修回日期: 2021-06-21
基金资助: |
|
Corresponding authors: ZHOU Xuejie, E-mail:zhouxj11@163.com
Received: 2021-06-07 Revised: 2021-06-21
作者简介 About authors
陈昊,男,1996年生,硕士,助理工程师
采用电化学实验,并结合X射线衍射、X射线光电子能谱、分子动力学模拟测试与分析,从宏观电化学角度分析了439不锈钢在不同腐蚀溶液中的腐蚀行为,从微观分子层次阐明了腐蚀过程相应机理。电化学实验结果表明,对比单一腐蚀离子环境,Cl-与HSO3-同时存在时会显著增加439不锈钢材料的腐蚀速率;分子动力学模拟结果表明,相对单一腐蚀离子体系,混合腐蚀离子体系中各腐蚀离子与钝化膜的吸附更紧密,扩散系数也显著提高。439不锈钢在含Cl-环境中的腐蚀速率会随Cl-浓度的增加而逐渐加快,但到达Cl-临界浓度后会逐渐降低;而当环境中同时存在Cl-和HSO3-时,439不锈钢的腐蚀被加速。
关键词:
The pitting corrosion behavior and mechanism of ferritic stainless steel 439 in various solutions with different concentration of anions Cl- and HSO3- was studied by means of electrochemical test, X-ray diffractometer, X-ray photoelectron spectroscopy, as well as molecular dynamics simulation. Electrochemical test results show that, the corrosion rate of 439 stainless steel will be significantly increased in solutions with simultaneous presence of Cl- and HSO3- rather than that in solutions containing only one of the two anions. The molecular dynamics simulation results show that, compared with solutions containing only one of the two anions, in solutions of the mixed anions the corrosive ions were adsorbed much strongly to the passive film, and their diffusion coefficient is also significantly improved. The corrosion rate of 439 stainless steel in Cl- containing solutions will gradually increase with the increase of Cl- concentration, whereas after reaching the critical point, the corrosion rate will gradually decrease. However, when Cl- and HSO3- co-exist in the solution, the corrosion of 439 stainless steel is accelerated.
Keywords:
本文引用格式
陈昊, 樊志彬, 陈志坚, 周学杰, 郑鹏华, 吴军.
CHEN Hao, FAN Zhibin, CHEN Zhijian, ZHOU Xuejie, ZHENG Penghua, WU Jun.
关于铁素体439不锈钢其耐蚀性的研究较少,本文以439不锈钢材料为研究对象,研究了Cl-和HSO3-对其耐蚀性的影响,并采用分子动力学模拟试验对腐蚀行为机理进行阐明,为439不锈钢材料的应用提供科学依据。
1 实验方法
选用439不锈钢作为研究对象,表面处理后为2B表面。试样基材的元素成分经火花直读光谱法测得,其成分 (质量分数,%) 为:C 0.00560,Mn 0.18311,Cr 17.2070 ,Ni 0.10203,Ti 0.16630,Fe余量。将试样制成1 cm×1 cm大小并使用环氧树脂进行封装,后在Par 2273型工作站上进行电化学实验。采用三电极体系,参比电极为饱和甘汞电极,辅助电极为石墨电极,不锈钢试样为工作电极。分别对不锈钢材料在不同浓度电解液中进行开路电位、动电位极化曲线、电化学阻抗及循环极化曲线实验。实验温度为室温,在进行电化学实验前先将试样在开路电位下稳定20 min。极化曲线实验参数为:扫描电位范围:-0.25~+1.00 V (相对于开路电位),扫描速率为0.3333 mV·s-1;电化学阻抗实验参数为:频率范围105~10-2 Hz,扰动电压为10 mV;循环极化曲线实验参数为:起始电位-0.25 V (相对开路电位)、回转电位为点蚀电位、终止电位-0.3 V (相对开路电位),扫描速率0.5 mV·s-1。
2 结果与分析
2.1 Cl-浓度对铁素体不锈钢439的影响
图1
图1

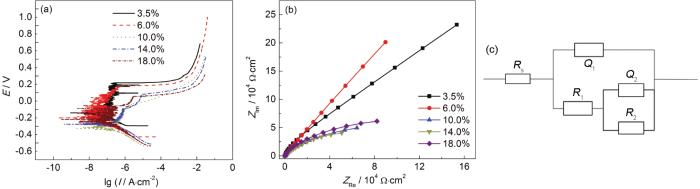

439不锈钢在不同浓度NaCl溶液中的极化曲线,电化学阻抗图谱及拟合曲线模型
Fig.1
Polarization curves (a), Nyqusit diagram (b) and equivalent circuit diagram (c) for 439 stainless steel in NaCl solution with different concentrations
表1 439不锈钢极化曲线及阻抗谱拟合参数
Table 1
NaCl (aq) | EcorrV | IcorrμA·cm-2 | Pitting potential / V | Passive areas V | RsΩ·cm-2 | Q1F·cm-2 | n1 | R1Ω·cm-2 | Q2F·cm-2 | n2 | R2Ω·cm-2 |
---|---|---|---|---|---|---|---|---|---|---|---|
3.5% | -0.071 | 0.119 | 0.320 | 0.231 | 46.94 | 1.20×10-5 | 0.87 | 4.96×104 | 1.93×10-5 | 0.65 | 4.05×105 |
6.0% | -0.099 | 0.164 | 0.286 | 0.264 | 27.85 | 1.22×10-5 | 0.91 | 1.38×104 | 2.09×10-5 | 0.64 | 3.67×105 |
10.0% | -0.218 | 0.518 | 0.092 | 0.190 | 18.94 | 4.00×10-5 | 0.83 | 1.21×104 | 5.73×10-5 | 0.40 | 1.24×105 |
14.0% | -0.175 | 0.509 | 0.183 | 0.238 | 17.13 | 4.71×10-5 | 0.91 | 8.14×103 | 2.74×10-5 | 0.66 | 2.13×105 |
18.0% | -0.140 | 0.285 | 0.160 | 0.180 | 12.29 | 1.62×10-5 | 0.92 | 8.59×103 | 2.52×10-5 | 0.61 | 2.71×105 |
由表1数据分析,在10%浓度时的腐蚀电流密度 (Icorr) 最大为0.518 μA·cm-2,腐蚀电位 (Ecorr) 最负为-0.218 mV,表明在此浓度下439不锈钢最容易腐蚀,且腐蚀速率最快。此后,Ecorr与Icorr都有所上升,此现象也与极化曲线图的分析结果相一致。
2.2 HSO3-浓度对439不锈钢腐蚀行为的影响
2.2.1 循环极化曲线
图2为439不锈钢在不同浓度NaHSO3溶液和NaCl、NaHSO3混合溶液中的循环极化曲线。循环极化曲线多用于评价材料的耐点蚀性能和钝化膜的自修复性能。当材料钝化膜具备再钝化性能时,回转曲线将与正扫曲线相交与稳定钝化区,此时两条曲线之间将构成滞回环。滞回环面积反应了材料的耐点蚀性能,面积越大表明材料对点蚀的敏感性越高,越容易形成点蚀。
图2
图2
439不锈钢在不同浓度NaHSO3溶液和NaCl、NaHSO3混合溶液中的循环极化曲线
Fig.2
Cyclic polarization curves of 439 stainless steel in different concentrations of NaHSO3 solutions (a) and NaCl+NaHSO3 mixed solutions (b)
由表2从循环极化曲线中提取的数据可知,在NaHSO3溶液中,随溶液浓度增加439不锈钢的Ecorr数值逐渐变负。且在0.05 mol/L的NaHSO3溶液中,439不锈钢的Icorr最小为0.067 μA·cm-2,可知439不锈钢随HSO3-浓度的增加而腐蚀速率缓慢增加且增加幅度较小。而在混合溶液中,Ecorr急剧下降,在 (0.62+0.05) mol/L的混合溶液中439的Ecorr最负为-0.358 V,Icorr最大0.938 μA·cm-2,而NaHSO3浓度增加后腐蚀电位变正、Icorr变小。这表明,对于Cl-、HSO3-而言Cl-对439不锈钢材料腐蚀的影响更严重,且在混合腐蚀离子环境中439不锈钢腐蚀显著加剧,表明Cl-与HSO3-之间存在协同作用。
表2 循环极化曲线特征参数
Table 2
Solution / mol·L-1 | Ecorr / V | Icorr / μA·cm-2 | Eb / V | Ep / V | Eb-Ep / V |
---|---|---|---|---|---|
0.62 NaCl | -0.071 | 0.119 | 0.320 | --- | --- |
0.05 NaHSO3 | -0.017 | 0.067 | 0.792 | 0.332 | 0.460 |
0.10 NaHSO3 | -0.073 | 0.101 | 0.779 | 0.321 | 0.459 |
0.50 NaHSO3 | -0.079 | 0.147 | 0.615 | 0.227 | 0.388 |
(0.62+0.05) NaCl+NaHSO3 | -0.358 | 0.938 | -0.189 | -0.490 | --- |
(0.62+0.10) NaCl+NaHSO3 | -0.282 | 0.613 | 0.258 | -0.491 | --- |
(0.62+0.50) NaCl+NaHSO3 | -0.323 | 0.405 | 0.424 | -0.444 | --- |
2.2.2 电化学阻抗
图3
图3

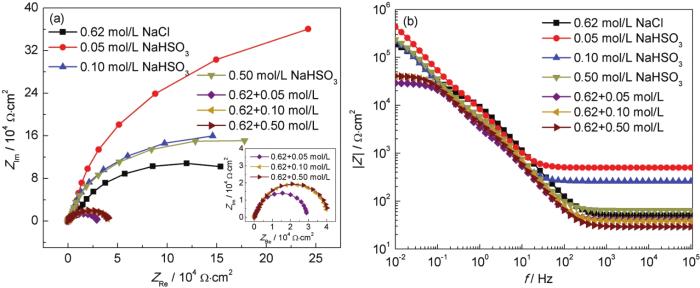

439不锈钢在不同浓度的NaHSO3和混合溶液中的电化学阻抗谱
Fig.3
Nyquist (a) and Bode (b) diagrams in different concentrations of NaHSO3 solutions and NaCl+NaHSO3 mixed solutions
从表3拟合数据可以看出,在单一的HSO3-环境中,随腐蚀离子的浓度增加,阻抗谱的双电层电容由1.37×10-5 F·cm-2逐渐增加,而界面电荷转移电阻则由7.55×10-5 Ω·cm-2逐渐减小。此现象表明在单一HSO3-环境中,439不锈钢钝化膜的稳定性逐渐降低,钝化膜耐蚀性能逐渐减小。而在混合腐蚀离子溶液中,阻抗谱的双电层电容显著增加,界面电荷转移电阻显著降低。此时可以观察到,随混合溶液中HSO3-浓度的增加,界面电荷转移反而缓慢上升,说明在低浓度的HSO3-混合溶液中439不锈钢的腐蚀是被急剧加速的,而当混合溶液中HSO3-浓度上升439不锈钢的腐蚀被抑制。但混合溶液中的腐蚀速率仍明显高于单一腐蚀离子环境中的腐蚀速率,说明Cl-与HSO3-之间仍存在协同作用加速了439不锈钢的腐蚀。同样,Morioka等[10]研究了含Cl-的水中SO2对奥氏体不锈钢点蚀影响,结果表明在含Cl-和HSO3-的溶液中,奥氏体不锈钢的腐蚀速率远高于在含Cl-和SO42-的溶液中的,且在HSO3-溶液中奥氏体不锈钢的耐蚀性小于在SO42-溶液中的。
表3 电化学阻抗谱等效电路拟合参数
Table 3
Solution / (mol·L-1) | Rs / Ω·cm-2 | Q1 / F·cm-2 | n1 | R1 / Ω·cm-2 | Q2 / F·cm-2 | n2 | R2 / Ω·cm-2 |
---|---|---|---|---|---|---|---|
0.62 NaCl | 50.17 | 1.39×10-5 | 0.87 | 2.01×104 | 4.08×10-5 | 0.65 | 2.07×105 |
0.05 NaHSO3 | 485.70 | 1.82×10-5 | 0.91 | 4.01×104 | 1.37×10-5 | 0.45 | 7.55×105 |
0.10 NaHSO3 | 258.40 | 2.91×10-5 | 0.98 | 1.60×104 | 2.81×10-5 | 0.75 | 3.09×105 |
0.50 NaHSO3 | 64.09 | 2.11×10-5 | 0.37 | 1.36×104 | 2.52×10-5 | 0.90 | 2.95×105 |
(0.62+0.05) NaCl+NaHSO3 | 40.65 | 2.94×10-5 | 0.90 | 4.24×103 | 2.98×10-5 | 0.82 | 2.48×104 |
(0.62+0.10) NaCl+NaHSO3 | 38.86 | 2.41×10-5 | 0.91 | 8.15×103 | 3.37×10-5 | 0.60 | 3.21×104 |
(0.62+0.50) NaCl+NaHSO3 | 27.72 | 2.76×10-5 | 0.91 | 7.70×103 | 3.87×10-5 | 0.72 | 3.34×104 |
在混合溶液中出现随HSO3-浓度升高而腐蚀速率下降的现象,其原因可能是当Cl-和HSO3-同时存在时,溶液中的溶解氧量随浓度增加而降低,且HSO3-会与Cl-存在吸附竞争关系,而HSO3-相对于Cl-而言对腐蚀的贡献较小故腐蚀速率逐渐下降。
2.3 钝化膜成分的测定

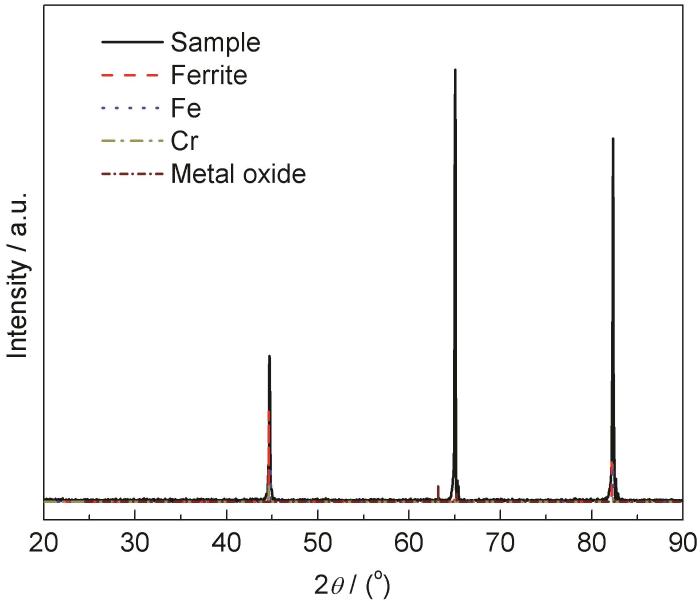

图4
图5
图5

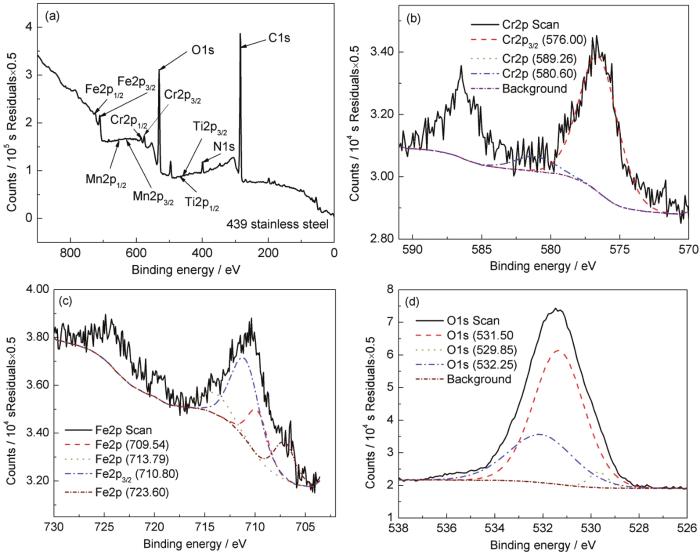

标准样表面X射线光电子能谱
Fig.5
Full XPS spectrum (a) and fine XPS spectra of Cr2P (b) , Fe2p (c) and O1s (c)
2.4 腐蚀模型构建及体系平衡判据
图6
图6

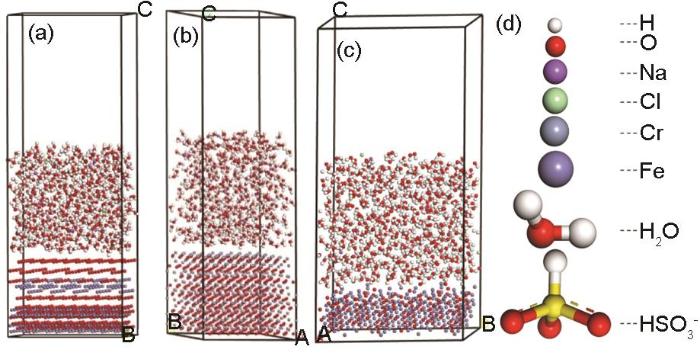

3种腐蚀体系及元素模型图
Fig.6
Modeling of three corrosion systems: (a) Fe2O3 (1
图7
图7
分子动力学模拟试验平衡判据
Fig.7
Equilibrium criterion of molecular dynamics simulation: (a) energy-time curve; (b) temperature-time curve
2.5 模拟结果及分析
2.5.1 腐蚀离子与金属氧化物表面相互作用
腐蚀离子与金属氧化物表面间的相互作用能可通过关系
表4 腐蚀离子与金属氧化物表面相互作用能
Table 4
Phase | 0.62 mol/L NaCl | 0.62 mol/L NaHSO3 | (0.31+0.31) mol/L (NaCl+NaHSO3) |
---|---|---|---|
Cl- | HSO3- | (Cl-, HSO3-) | |
Fe2O3 | -1323.182226 | -24.479770 | -1432.066031 |
Cr2O3 | -8789.661657 | -89.576001 | -7837.384689 |
FeO | -2582.008070 | -3877.935214 | -11311.721163 |
根据表4数据可知,在单一Cl-环境中,Cr2O3与Cl-间的相互作用能最大,表明Cl-优先吸附在其表面上,其次是FeO、Fe2O3;在单一HSO3-环境中,FeO与HSO3-间的相互作用能最大,表面HSO3-优先吸附在其表面上,其次是Cr2O3、Fe2O3;而在Cl-、HSO3-同时存的环境中,对比单一腐蚀离子环境中腐蚀离子的相互作用能明显增大,表明此时腐蚀离子与金属氧化物表面的吸附被加强,其中与FeO表面的相互作用能最大,其次时Cr2O3、Fe2O3表面。
2.5.2 腐蚀离子在金属氧化物中的扩散系数
当薄液膜中的腐蚀离子与不锈钢表面钝化膜吸附后,需通过扩散过程进入钝化膜内与基体发生反应,从而造成材料的腐蚀。而扩散系数则决定腐蚀离子的扩散速率大小,扩散系数越大表明离子的扩散速率越快,其对材料的腐蚀影响也越大。
扩散系数可根据Einstein关系式求得[14],如
式中,N为腐蚀离子总数量,Ri(t)表示粒子在t时刻时的位置,Ri(0)在0时刻的位置。其中,将做自由运动的粒子的移动距离的平方的平均数定义为腐蚀离子的均方位移即
分析
表5 腐蚀离子的扩散系数
Table 5
Phase | 3.5%NaCl | 0.62 mol/L NaHSO3 | (0.31+0.31) mol/L (NaCl+NaHSO3) | ||
---|---|---|---|---|---|
Cl- | HSO3- | Cl- | HSO3- | ||
Fe2O3 | 2.02×10-5 | 3.24×10-5 | 1.64×10-5 | 2.13×10-5 | |
Cr2O3 | 5.86×10-10 | 2.23×10-5 | 4.32×10-8 | 2.82×10-5 | |
FeO | 4.39×10-5 | 1.41×10-5 | 7.06×10-5 | 8.26×10-6 |
根据表5数据分析,在单一的Cl-环境中,Cr2O3中Cl-的扩散系数最小,且由于Cl-优先吸附在Cr2O3表面,故可知在439不锈钢表面钝化膜中Cr2O3主要起阻挡Cl-侵蚀基体的作用;单一HSO3-环境中,优先吸附于FeO上的HSO3-,在其中的扩散系数为1.41×10-5 cm2·s-1,对比其他3种成分较小但仍属于较大数量级,故FeO成分无法为439不锈钢提供良好耐HSO3-侵蚀的性能。分析混合溶液中的腐蚀离子扩散系数可知,对于Cr2O3成分而言,相对于单一腐蚀离子环境,Cl-和HSO3-同时存在的情况下两者的扩散系数都有了显著的提升。由于Cl-优先吸附于Cr2O3,故Cl-和HSO3-同时存在时会显著降低439不锈钢材料的耐Cl-侵蚀的性能。对于混合腐蚀离子环境中FeO成分而言,Cl-的扩散系数相对单一环境而显著上升,但HSO3-的扩散系数反而有所下降,表明在Cl-和HSO3-同时存在下439不锈钢材料对于HSO3-的耐蚀性有所上升,这也是为何在混合溶液中随NaHSO3浓度上升而439不锈钢的腐蚀速率下降的原因之一。Liu等[15]也通过分子模拟计算得到的相互作用能和扩散系数来分析了腐蚀离子的腐蚀行为,结果表明缓蚀剂膜与腐蚀离子间的相互作用能小,腐蚀离子在其中的扩散性系数也小,因此缓蚀剂膜有效阻碍了腐蚀离子的扩散过程起到了保护作用。
综上,在含混合腐蚀离子环境中,腐蚀离子优先吸附于FeO表面,且由于FeO中Cl-的扩散系数较大,无法为基体提供保护,故439不锈钢受Cl-的侵蚀被加剧;但在FeO中HSO3-的扩散系数较小,此时439不锈钢受HSO3-的侵蚀有所减缓,但仍比在单一腐蚀环境中的受侵蚀程度加重。
3 结论
(1) 随环境中Cl-浓度上升,439不锈钢腐蚀速率表现为先上升后下降的趋势,且在10%NaCl浓度时达到腐蚀速率的最大值。
(2) 439不锈钢在含单一HSO3-环境中,随HSO3-浓度的增加其腐蚀速率缓慢下降,变化幅度并不明显,且不锈钢表面钝化膜仍具有较好的自修复性能。在Cl-与HSO3-同时存在的环境中,439不锈钢的腐蚀速率被显著加重,表明钝化膜失去自修复性能;且在混合溶液中NaHSO3浓度为0.05 mol/L时,腐蚀速率最大;此后随NaHSO3的浓度增加,腐蚀速率减小。
(3) 439不锈钢表面钝化膜中的主要成分为Fe2O3、Cr2O3以及FeO等;钝化膜中几乎不含Ti,439不锈钢中Ti主要起到预防晶间腐蚀的作用。
(4) 439不锈钢表面钝化膜中Cr2O3主要起耐Cl-侵蚀作用,FeO的存在使439不锈钢对HSO3-的侵蚀具有较弱耐蚀性;当Cl-和HSO3-同时存在时,腐蚀离子与钝化膜表面吸附的更紧密,虽然FeO的耐HSO3-侵蚀性能有所提升,但其本身对Cl-的耐蚀性下降,故439不锈钢材料的整体腐蚀仍被严重加剧;但随着溶液中HSO3-占比增多,439不锈钢的腐蚀速率则有所下降。
