金属材料作为现代工业的基石，广泛应用于海洋装备、油气管道等关键领域，但其腐蚀问题每年造成全球经济损失的3%~5%，并引发重大安全隐患^[1~3]。尽管有机涂层可以通过物理阻隔延缓腐蚀介质渗透，但其固有孔隙和裂纹会导致阻隔功能逐渐失效^[4,5]。直接掺入缓蚀剂虽能形成保护膜，但会破坏涂层结构完整性，且存在缓蚀剂提前泄漏问题，形成新的腐蚀通道^[6~9]。为突破技术瓶颈，智能涂层技术通过纳米容器封装缓蚀剂，实现按需释放与自修复功能，显著提升了防腐性能^[10~14]。然而，传统刺激响应体系仍依赖腐蚀发生后的被动修复，难以满足极端环境下的长效防护需求。

金属腐蚀的核心驱动力源于电化学反应，其中氧气作为关键去极化剂，在高压注气采油等富氧环境中加剧腐蚀进程^[15~17]。现有智能涂层通过pH值^[18~20]、电位^[21,22]等腐蚀微环境变化触发缓蚀剂释放，本质上属于“亡羊补牢”式的被动防护。基于这一事实，若能在增强涂层致密性的同时，通过掺杂催化剂赋予有机涂层额外且有效的腐蚀介质(如氧气)耗散能力，无疑将显著提升其防腐性能。这种在苛刻环境下通过催化剂实现涂层性能的提升称为纳米催化防腐。受氧还原反应(ORR)机理启发，本文提出活性纳米催化防腐新策略：在有机涂层中引入高效ORR催化剂，将扩散至涂层内部的氧原位还原为H₂O，阻断腐蚀电子传递链，同时保持涂层物理阻隔性能。实现该策略的核心在于开发兼具高活性与涂层相容性的ORR催化剂。传统贵金属催化剂成本高昂，而过渡金属基催化剂易发生团聚失活。单原子催化剂(SACs)以其100%原子利用率和可调电子结构成为理想选择，其中Co-N-C材料因活性中心明确、制备成本低备受关注^[23~25]。然而，传统高温煅烧法易导致金属原子聚集，限制催化性能。本论文创新提出“限域热解”策略，相较于传统直接热解工艺，受限热解技术通过形成更高密度的分散活性中心及实现对催化剂结构的精准调控，在提升催化性能方面展现出显著优势。

本文提出了一种新颖且简便的纳米催化防腐方法，以SiO₂壳保护热解法制备的中空结构的Co-N-C作为催化剂，并将其引入环氧涂层体系。所制备的Co-N-C不仅展现出优异的氧还原催化性能，其独特的结构特性还确保了在环氧基体中的均匀分散。实验结果表明，相较于纯环氧涂层，含有Co-N-C的复合涂层能够有效消耗涂层中的扩散氧，从而显著提升涂层的耐腐蚀性能。这种新型防腐机制能够在金属腐蚀发生前即发挥保护作用，大幅延长金属材料的使用寿命。这种具有前瞻性的纳米催化防腐策略为开发多功能智能防腐涂层提供了新的研究思路。

Co(NO₃)₂·6H₂O (99%，阿拉丁)、2-甲基咪唑(2-MeIM，阿拉丁)、十六烷基三甲基溴化铵(CTAB，99%，阿拉丁)、Zn(NO₃)₂·6H₂O(分析纯(AR)，阿拉丁)、硅酸四乙酯(TEOS, AR，阿拉丁)、甲醇(AR，国药)、乙醇(AR，国药)。所有实验均采用去离子水。

ZnCo-ZIF的合成：首先将3.7 g 2-甲基咪唑(2-MeIM)溶解于50 mL甲醇中，随后将该溶液与含有5.25 mmol Zn(NO₃)₂·6H₂O和0.75 mmol Co(NO₃)₂·6H₂O的50 mL甲醇溶液快速混合，在常温环境中维持连续搅拌24 h后，待反应体系充分完成，采用离心分离技术回收ZnCo-ZIF产物，随后利用甲醇进行多次冲洗以去除残留物，最终将产物置于80 ℃真空环境中进行持续干燥处理直至完全去除溶剂。

Co-N-C的制备：采用溶胶-凝胶法在ZnCo-ZIF表面包覆SiO₂壳层。具体是将0.1 g ZnCo-ZIF分散于60 mL去离子水、40 mL乙醇、0.5 g CTAB和0.5 g 2-MeIM的混合溶液中，并在搅拌条件下缓慢滴加0.2 mL TEOS，室温反应1 h。所得ZnCo-ZIF@SiO₂经甲醇洗涤并干燥后，置于管式炉中，在氮气氛围下以5 ℃/min的升温速率升至950 ℃，并保持3 h进行热解，最终得到Co-N-C催化剂。

主动防腐层的制备：将Co-N-C以不同浓度(0、0.5、1和3 mg/mL)分散于环氧树脂中，机械搅拌30 min使其均匀混合。随后加入等当量固化剂，充分搅拌后利用自动涂布机将涂料均匀涂覆于碳钢基体表面，充分固化后获得不同填料含量的涂层EP-x(x代表Co-N-C的浓度)。

材料表征与性能测试：采用扫描电子显微镜(SEM, Regulus 8100)、透射电子显微镜(TEM, HT7800)、X射线衍射(XRD, PW1700)和氮气吸附-脱附测试(BET, ASAP 2020)对催化剂的形貌、晶体结构和孔隙特性进行分析。通过X射线光电子能谱(XPS, Thermo Fisher Escalab 250Xi)和Raman光谱(LabRAM HR Evolution)分析其化学组成。X射线吸收近边结构(XANES)测试在同步辐射装置上进行，通过X射线光源激发电子到未占据态或电离为自由电子，产生一个剧烈的吸收跃迁，在吸收谱上表现为一个陡峭的“吸收边”。在含饱和氧的3.5% (质量分数) NaCl溶液中，利用电化学阻抗谱(EIS, Gamry Reference 600+)评估涂层的防腐性能。其中，铂片、Ag/AgCl电极和涂层样品分别作为对电极、参比电极和工作电极，测试频率范围10⁵~10^-2 Hz，扰动电压10 mV，所有电化学测试均重复3次以确保数据可靠性。氧气渗透系数的测试依据ASTM D1434标准，采用差示变容压差法在室温(相对湿度37%)下进行。此外，采用SEM对测试后的金属表面形貌及腐蚀产物进行观察分析。采用旋转圆盘电极测试平台(Gamry Reference 600+)，结合线性扫描伏安技术(LSV)对催化剂的ORR性能进行评估。RHE表示可逆氢电极。

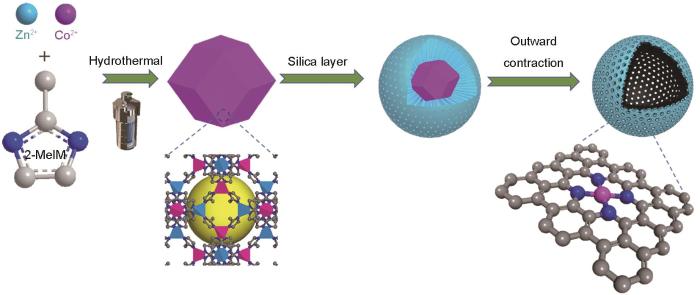

采用SiO₂壳层保护热解策略，以双金属ZnCo-ZIF为前驱体制备具有中空结构的Co-N-C催化剂，如图1所示。首先通过2-MeIM与Zn²⁺和Co²⁺的配位反应合成ZnCo-ZIF前驱体，随后在其表面包覆SiO₂保护层。得益于Zn-ZIF和Co-ZIF的同构特性，Co和Zn原子在ZnCo-ZIF骨架中呈现原子级均匀分布。在950 ℃高温碳化过程中，Zn组分因低沸点特性逐渐挥发，这一过程不仅形成了丰富的多孔结构，其空间隔离效应更有效抑制了Co原子的团聚，从而促进了原子级分散Co-N活性位点的形成。结构表征结果表明，与初始前驱体(图2a)的规则十二面体形貌相比，所得Co-N-C催化剂保持了前驱体的多面体形貌特征，但表面粗糙度显著增加。更为重要的是，TEM分析(图2d)揭示了催化剂独特的中空结构，这种结构的形成可归因于碳化过程中SiO₂壳层对前驱体的外向牵引作用，碳化从ZnCo-ZIF内部向外部进行。元素分布分析(图2e)证实Co、N和C在催化剂中均匀分散。作为对照实验，直接热解ZnCo-ZIF制备的NP-N-C样品则呈现实心结构(图2c)，这一对比有力证明了SiO₂壳层在形成中空结构中的关键作用。

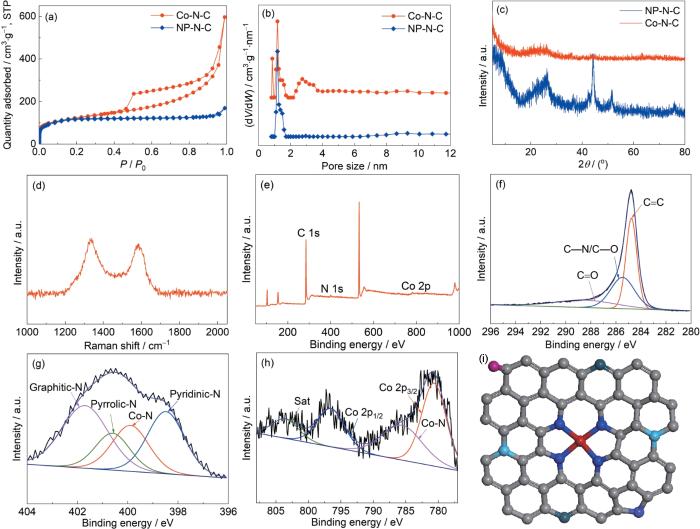

通过N₂吸附-脱附测试对Co-N-C催化剂的孔结构特性进行了表征。如图2a所示，催化剂表现出典型的IV型等温线特征，并伴随明显的H3型滞后环，表明材料中存在丰富的介孔结构。孔径分布分析显示，催化剂具有1.3和2.9 nm两个主要孔径分布峰，证实了其微孔-介孔多级孔道结构。而直接碳化得到的NP-N-C仅表现出单一的微孔分布(图3a和b)。经BET法测定，Co-N-C的比表面积高达415.9 m²·g^-1，总孔容为0.63 m²·g^-1。这种独特的多级孔道结构结合较大的比表面积和孔体积，不仅提供了丰富的活性位点暴露表面，还显著促进了电解质的扩散与传质过程，为电催化反应创造了有利条件。XRD分析表明，Co-N-C催化剂在26°和44°处分别出现对应于(002)和(101)晶面的特征衍射峰，证实了石墨碳的存在(图3c)。NP-N-C样品中检测到明显的金属Co特征衍射峰，表明在常规碳化过程中Co原子发生了聚集形成纳米颗粒。与之形成鲜明对比的是，采用SiO₂壳层保护的限域热解体系则完全抑制了金属原子的聚集现象，这一结果充分证明了SiO₂保护壳在维持金属单原子分散状态中的关键作用。Raman光谱进一步揭示了催化剂的碳结构特征，于1335 cm^-1(D带)和1598 cm^-1 (G带)位置呈现显著特征峰，其中D带特征峰反映碳材料中缺陷结构的存在，G带特征峰则指示石墨碳的典型特征。这种双峰特征通过Raman光谱技术清晰表征了碳材料的微观结构差异。计算得到的I_D/I_G (1.14)，表明催化剂具有丰富的缺陷结构，这主要来源于热解过程中Zn的挥发以及Co单原子的有效掺杂，这些结构特征有利于催化活性位点的暴露和电化学反应的进行。XPS分析证实Co-N-C催化剂由Co、N、C元素组成，未检测到Zn信号，表明热解过程中Zn已完全挥发(图3e)。高分辨C 1s谱可拟合为284.8 eV (C＝C)、285.5 eV (C—N/C—O)和288.7 eV (C＝O) 3个特征峰，其中C—N键的存在证实了N元素成功掺入碳骨架。N 1s谱分析显示4个特征峰：398.5 eV (吡啶-N)、399.9 eV (Co—N)、400.6 eV (吡咯-N)和401.7 eV (石墨—N)。Co 2p高分辨谱在780.7 eV (Co 2p3/2)、785.9 eV (Co—N)、796.7 eV (Co 2p1/2)和803.7 eV (卫星峰)处观察到特征峰，其中Co—N特征峰的存在证实了Co原子主要与N配位形成Co—N活性中心。

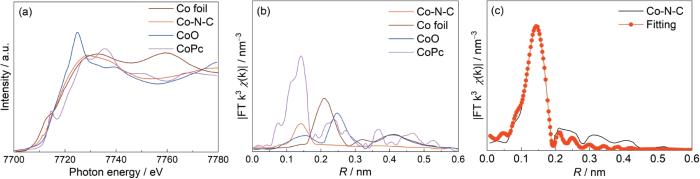

Co的K-边XANES谱图(图4a)显示，Co-N-C的吸收边位置介于Co和CoO标准样品之间，表明催化剂中Co的氧化态处于+1至+2价之间。这一电子态特征与具有催化活性的钴卟啉配合物相似，暗示了Co-N-C可能具有类似的催化活性中心结构。Fourier变换拓展X射线吸收精细结构光谱(EXAFS，图4b)在0.142 nm处观察到一个显著的配位峰，对应于第一配位层的Co—N散射路径，图中纵轴，FT表示Fourier变换，k³是加权因子，χ(k)表示震荡函数。值得注意的是，在0.2~0.3 nm范围内未检测到Co—Co金属键的特征峰，这排除了钴纳米颗粒存在的可能性。通过定量EXAFS拟合分析(图4c)，精确测定了Co—N配位结构的几何参数。拟合结果显示，每个Co原子平均与4个N原子配位(配位数= 3.9 ± 0.2)，Co—N平均键长为(0.189 ± 0.03) nm。这些结构参数与文献报道的平面四边形CoN₄配位结构高度吻合。综合同步辐射X射线吸收(XAS)分析结果，确证了Co-N-C催化剂中孤立单原子CoN₄活性位点的成功构建，这种结构特征被认为是实现高效催化性能的关键因素。

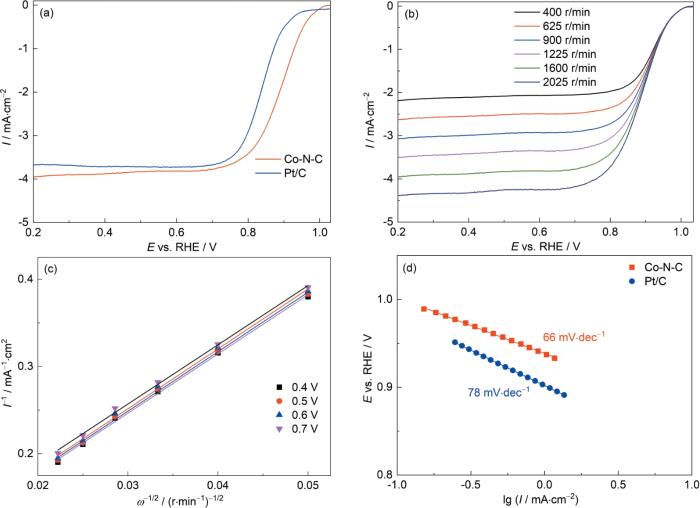

如图5a和b所示，Co-N-C催化剂的起始电位(E_onset)达到1.04 V，半波电位(E_1/2)为0.89 V，较商业Pt/C催化剂(E_1/2 = 0.84 V)显著提升了50 mV，展现出优异的ORR活性。值得注意的是，Co-N-C在1600 r/min转速下的极限电流密度高达3.96 mA·cm^-2，动力学电流密度达到12.2 mA·cm^-2，这一性能优于文献报道的大多数非贵金属ORR电催化剂^[25~27]。为探究ORR反应机理，测试了Co-N-C在不同转速(400~2025 r/min)下的LSV曲线。结果表明，随着转速增加，扩散电流密度逐渐增大，而起始电位保持稳定。基于Koutecky-Levich (K-L)方程分析，在不同电位下获得的K-L曲线均呈现良好的线性关系，且斜率相近(图5c)，表明ORR过程中电子转移数保持一致。经计算，Co-N-C的平均电子转移数(n)为3.9，证实其主要通过四电子途径将氧气直接还原为水，这一特征与理想ORR催化剂相符。动力学分析显示(图5d)，Co-N-C的Tafel斜率为66 mV·dec^-1，低于Pt/C催化剂(78 mV·dec^-1)，表明其具有更快的电荷转移速率和更优的反应动力学。基于上述优异性能，Co-N-C催化剂在防腐涂层领域展现出重要应用前景。当将其引入涂层体系时，可高效催化氧分子还原，有效抑制氧分子向金属基底的纵向扩散，从而阻断氧参与的电化学腐蚀过程，显著提升涂层的防护性能。

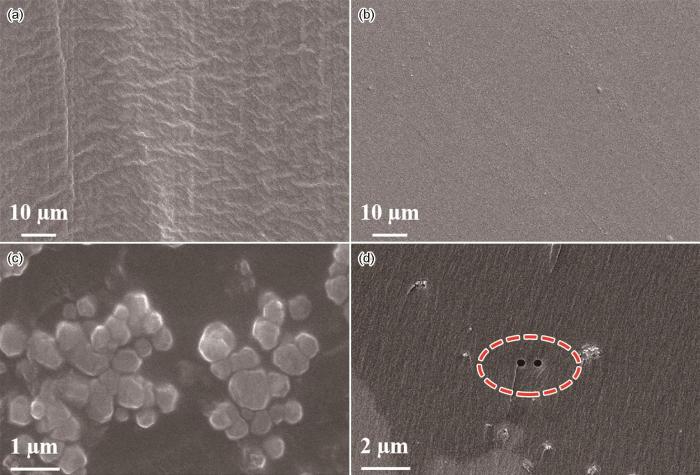

通过SEM对纯环氧涂层和Co-N-C复合涂层的表面及截面形貌进行了表征，以探究Co-N-C的引入对涂层微观结构的影响。如图6所示，两种涂层表面均呈现均匀致密的形貌特征，未观察到明显的颗粒团聚现象，表明Co-N-C纳米颗粒在环氧基体中具有良好的分散性。截面SEM分析(图6d)进一步显示，Co-N-C的引入和均匀分散消除了纯环氧涂层的孔隙，使得复合涂层内部结构完整，无气泡、裂纹等缺陷存在。这种优异的相容性主要源于SiO₂壳层的表面修饰有效改善了纳米颗粒与环氧树脂的界面结合。基于前文分析，腐蚀介质主要通过涂层孔隙渗透。Co-N-C在涂层基体中均匀分散后，通过双重机制强化防护性能：其一是通过物理填充效应占据涂层固有孔隙，形成屏障阻碍腐蚀介质渗透路径；其二可利用自身催化活性快速促进涂层内扩散氧气的还原反应，从化学层面削弱氧气对金属基体的腐蚀贡献。这种物理阻隔与化学催化协同作用，为涂层防护性能的显著提升构建了多维保障体系。

图7对比了纯环氧涂层与Co-N-C复合涂层在腐蚀实验前后的EIS谱，实验在氧饱和的3.5%NaCl溶液中进行。Co-N-C的均匀分布使复合涂层在腐蚀实验后的阻抗模值较纯环氧涂层提升4个数量级。高阻抗特性有效抑制了碳钢表面的电荷累积过程，大幅降低腐蚀发生概率。阻抗谱深度解析显示，Co-N-C复合涂层经60 d腐蚀后阻抗值稳定在初始水平(5.8 × 10⁸ Ω·cm²)，而空白涂层阻抗急剧衰减至1.2 × 10⁴ Ω·cm²。Nyquist图特征进一步验证：复合涂层容抗弧维持单时间常数特性，表明腐蚀介质未渗透至涂层-基材界面；空白涂层则呈现多时间常数收缩形态，反映涂层失效导致基材严重腐蚀。这种阻抗行为的显著差异直观证明：Co-N-C通过物理阻隔与化学耗氧双重机制，既延缓了腐蚀介质渗透，又加速了涂层内氧气消耗，从而构建起长效防护屏障，有效保护碳钢基材免受腐蚀侵害。与当前通过掺杂纳米容器实现的刺激-反馈型涂层相比，本文研发的全新纳米催化防腐涂层能够自发清除内部扩散的氧气，从而显著抑制腐蚀进程，其保护效果与自修复涂层相当甚至更优(表1)。

后续遵循推导-反馈原则，选用图7d和e所示等效电路模型对EIS数据进行拟合。通过整合溶液电阻(R_s)、基材-腐蚀介质电荷转移电阻(R_ct)、双电层电容(C_dl)、涂层电阻(R_c)及涂层电容(C_c)等核心参数，系统解析涂层腐蚀失效的动态演化规律，并精准定位Co-N-C对涂层防护性能的具体增益路径。模型拟合优度极高(χ² < 0.01)，验证了等效电路设计的科学合理性。为适配实际电极表面非均匀特性，采用恒相位元件(CPE)替代理想电容(C)，有效修正了表面粗糙度及分形结构导致的电容偏差，确保拟合结果符合真实物理过程。CPE的阻抗特性可通过以下数学表达式进行精确量化描述：

式中，Y₀，j和ω分别表示CPE的导纳，虚数单位和角频率，ω_max特指虚部阻抗(Z_Im)取极大值时对应的特征频率。CPE的阻抗特性由指数n调控：n = 0时等效于纯电阻元件；当n = 1时，CPE为理想电容行为；而0 < n < 1时，其非理想特性与电极表面微观形貌的分形结构、粗糙度等物理特征直接相关。

基于等效电路拟合结果(图7和8)，实验数据与模型呈现高度一致性，为定量解析涂层腐蚀失效动态及催化剂防护增益机制提供了可靠依据。核心参数中，涂层电阻R_c作为直接量化涂层渗透阻隔能力的指标，其数值变化深刻反映防护效能差异，R_c值越高，表明涂层结构越致密，对腐蚀介质渗透的物理阻挡能力越强。对比分析显示：空白涂层R_c值经60 d腐蚀实验后骤降99.9%，反映涂层在腐蚀介质(如O₂)侵蚀下快速降解失效，最终丧失对碳钢基体的防护能力；而Co-N-C复合涂层R_c值降幅可忽略不计，表明其通过物理填充与化学耗氧的协同作用，持续维持对腐蚀介质的有效阻隔及氧气消耗，实现稳定长效防护。这种差异印证了单一被动防护的局限性，需借助外源性催化剂(如Co-N-C)实现主动调控，通过阻挡渗透与消除氧气腐蚀贡献的双重路径完成高效防护。涂层电容作为失效程度的另一敏感指标，进一步验证了上述机制：图8b显示，空白涂层C_c值腐蚀后显著升高且增幅剧烈，表明腐蚀介质已完全渗透涂层导致基材严重腐蚀；而Co-N-C复合涂层C_c值始终保持低水平，腐蚀实验后增幅仅10%，结合其极高的R_c 值，仍呈现典型电容特性。这种低C_c特性源于Co-N-C对涂层孔道的自发堵塞及对扩散氧气的催化消耗，有效抑制了腐蚀介质渗透与腐蚀反应的发生。通过R_c与C_c的定量演变，可清晰量化涂层失效行为：空白涂层因腐蚀介质无序渗透导致R_c暴跌、C_c激增，最终失效；Co-N-C复合涂层则通过物理-化学协同防护，维持高R_c、低C_c状态，实现金属基体的持续高效保护。空白涂层防护能力的持续劣化过程与Co-N-C在涂层防护强化中发挥的双重功能，既构建物理屏障屏蔽腐蚀介质渗透，又通过催化反应调控氧气消耗，得到明确印证。这种双向验证不仅揭示了传统涂层被动防护的局限性，更突显了Co-N-C通过主动协同机制实现长效防护的科学价值，为高性能防腐涂层的研发提供了关键理论支撑。

涂层参数不仅直观刻画了腐蚀实验中涂层的失效进程，更间接映射出基材金属的腐蚀状态。为精准评估金属基体腐蚀程度并验证涂层防护效能，本文重点分析了C_dl与R_ct的演变规律。C_dl的生成源于腐蚀介质穿透涂层至金属-涂层界面，其数值变化直接关联金属暴露面积及涂层-基材附着力，图8c显示空白涂层C_dl腐蚀后显著升高，表明腐蚀介质已全面渗透至基材并导致涂层剥离与金属剧烈腐蚀；而Co-N-C复合涂层始终维持单时间常数特性，证明其在测试周期内持续有效阻隔介质渗透，未发生界面暴露。尽管C_dl能定性反映金属防护状态，但金属腐蚀程度的量化需依赖R_ct指标，该参数直接表征金属-腐蚀介质间的电荷转移阻力，R_ct值越高，金属腐蚀速率越低。实验表明，空白涂层R_ct在腐蚀后骤降99.9%，印证基材腐蚀持续加剧；而Co-N-C复合涂层因始终保持稳定时间常数，无显著R_ct变化，表明其下碳钢腐蚀速率始终处于受控状态。通过C_dl与R_ct的协同分析可明确：空白涂层在腐蚀后期已失效，介质完全渗透至界面引发基材严重腐蚀；Co-N-C复合涂层则通过物理屏蔽与化学耗氧的双重机制，有效延缓介质纵向扩散，使涂层长期处于“浸泡初期”防护状态，碳钢未发生实质性腐蚀。这一结果从介质渗透动力学与基材电化学腐蚀动力学双维度验证了Co-N-C对涂层防护性能的提升作用。

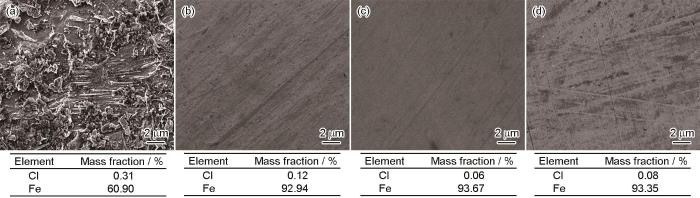

通过EIS谱的定性与定量协同解析，已确证Co-N-C复合涂层具催化介导的防腐增效特性。进一步结合碳钢腐蚀形貌的微观表征，可直观呈现金属基体腐蚀程度并验证复合涂层对基材的防护效能。剥离涂层后碳钢的SEM结果显示，空白涂层覆盖碳钢呈现最严重腐蚀形态，腐蚀凹坑遍布整个金属表面且无规则分布(图9a)；而掺杂不同浓度Co-N-C的复合涂层均展现出优异的防腐性能，其中以1 mg·mL^-1 Co-N-C掺杂量的复合涂层防护效果最为突出，其对应碳钢表面未观察到明显腐蚀迹象，仍呈现致密均匀的原始形貌特征。对比分析EDS结果可知，不同涂层体系下钢基体表面腐蚀产物的氧含量呈现显著差异，EP-0保护的碳钢表面腐蚀产物氧含量最高，EP-1对应的氧含量最低。这一成分梯度变化明确证实均匀分散的Co-N-C催化剂有效消耗了渗透的溶解氧，从而显著降低参与腐蚀反应的氧浓度，并提高涂层的防腐性能。碳钢表面的腐蚀产物进一步证明了上述结果，Raman光谱结果显示(图10a)，在397、604和1303 cm^-1处出现对应于γ-FeOOH和α-Fe₂O₃的振动峰。值得注意的是，在EP-1涂层试样中未检测到明显的锈层或氧化物特征峰，这表明EP-1涂层在对碳钢基底起到了优异的电化学保护性能。金属基体腐蚀根源在于腐蚀介质在涂层-金属界面处的富集与微电池效应的形成。空白涂层下碳钢的剧烈腐蚀现象，直接印证了腐蚀介质已穿透涂层至界面层，并在该区域构建腐蚀微电池，同步引发金属基体溶解与涂层剥离的恶性循环。相比之下，Co-N-C复合涂层通过掺杂形成的致密微观结构，不仅构建起物理屏障有效阻隔腐蚀介质纵向渗透，更通过Co-N-C的催化活性自发消耗涂层内氧气，形成“屏障-催化”双重防护体系。这种协同机制显著降低了到达涂层-金属界面的活性腐蚀介质浓度，从源头上抑制了微电池效应的形成与金属腐蚀反应的发生，最终实现金属基体的长效稳定防护。需要注意的是，尽管该涂层已具备主动防腐能力，但屏蔽效应对于涂层的实际应用仍至关重要，今后应着力提升涂层的屏蔽性能。引入二维纳米催化剂是一种颇具前景的方法，其关键在于克服其在涂层中的分散问题，从而同步增强涂层的被动屏蔽与主动催化防腐效能。

为全面评估复合涂层的阻隔性能，除耗氧量测试外，还进行了氧渗透性实验。图10b展示了不同涂层的透氧系数。结果表明，EP-1涂层的氧渗透系数(3.15 × 10^-13 cm²·s^-1·Pa)远低于纯环氧树脂涂层(45.7 × 10^-13 cm²·s^-1·Pa)。这一现象表明，Co-N-C催化剂的引入有效抑制了氧气的渗透，从而显著增强了涂层的屏蔽性能，为提升其防腐能力提供了关键机制。依托Co-N-C催化剂卓越的氧催化活性，结合空白涂层与复合涂层的对照实验数据，创新提出了如图11所示的纳米催化防护新机制。与传统防护涂层不同，该复合涂层实现了从被动防护到主动防护的转变。传统防护涂层主要通过物理阻挡作用延缓O₂、H₂O、Cl^-等腐蚀介质的渗透，这种被动防护方式存在明显局限性：腐蚀介质一旦借由涂层的先天缺陷或后天微裂纹抵达界面，其后的扩散与积聚会不断侵蚀涂层的防护性能。虽然已有研究报道了多种基于腐蚀微环境响应释放缓蚀剂的智能防护体系，但其作用机制本质上仍属于被动防护，必须依赖腐蚀发生后的环境变化才能触发缓蚀剂释放。本研究开发的Co-N-C复合涂层则突破了这一局限，展现出独特的主动防护特性：两亲性Co-N-C纳米颗粒通过高效填充涂层孔隙与微裂纹，构建物理屏障延缓介质渗透；同时其催化活性位点可持续消耗涂层内扩散氧，在腐蚀发生前主动降低氧浓度。这种“物理阻隔-化学耗氧”双效协同机制，使涂层防护性能获得显著提升，金属腐蚀速率大幅降低，不仅克服了传统涂层被动防护的不足，也避免了智能缓蚀剂体系“亡羊补牢”式的滞后性，实现了从“被动响应”到“主动预防”的防护理念革新，为开发新一代智能防腐涂层提供了新思路。

本文创新性地提出了一种基于单原子催化耗氧机制的纳米防腐新策略。首先采用限域热解方法，成功制备了具有原子级分散Co-N₄活性中心的Co-N-C催化剂，展现出卓越的氧还原催化性能(E_onset = 1.04 V, E_1/2 = 0.89 V)。将Co-N-C催化剂均匀分散于环氧涂层中后，其有效填充了涂层内部的孔隙和微裂纹，显著降低腐蚀介质的渗透速率。更重要的是，催化剂能够持续捕获并催化消耗涂层中的溶解氧，形成独特的“物理阻隔-化学耗氧”协同防护机制。这种主动防护涂层在长期浸泡测试中表现出优异的稳定性，对基体钢材的保护效果显著，未见明显腐蚀现象。与传统被动防护涂层相比，该体系突破了单纯依赖物理阻隔的局限性，实现了腐蚀防护从“被动阻挡”到“主动防护”的转变。这种通过腐蚀介质调控主导的新型防护机制有望进一步推动智能防腐涂料的创新发展和实际应用。
