咪唑啉衍生物与硫脲对X65钢在惰性沉积物垢下腐蚀的缓蚀机理研究

图1 覆盖SiO₂和CaCO₃惰性沉积物的工作电极

Fig.1 Macroscopic photos of working electrodes covered with inert deposits of SiO₂ (a) and CaCO₃ (b)

通过恒电位仪方法原位阴极极化形成CaCO₃沉积物，如图1b所示。极化时的盐溶液的成分(g/L)为：NaCl 17.12、CaCl₂ 3.96、NaHCO₃ 2.56^[20]，极化电位为相对于标准饱和甘汞电极(SCE)电极电位-0.85 V，极化时间为12 h。极化完成后电极表面覆盖的均匀CaCO₃沉积物厚度在0.48~0.52 mm之间。

本研究所使用的IM缓蚀剂为实验室自主合成，TU缓蚀剂购自国药化学试剂有限公司，分子结构式如图2所示。

图2

图2 IM和TU的分子结构式

Fig.2 Molecular structures of IM (a) and TU (b)

腐蚀介质为CO₂饱和的模拟油田采出水，其组成成分(g/L)为：Na₂CO₃ 0.03，NaHCO₃ 3.06，Na₂SO₄ 1.10，CaCl₂ 0.50，MgCl₂ 1.66，KCl 0.35，NaCl 16.61。含有不同缓蚀剂的腐蚀介质作为缓蚀溶液。使用CO₂吹扫封闭系统中的测试溶液0.5 h，测试溶液为pH (6.10 ± 0.10)。所有实验均在25 ℃恒温水浴中进行。

采用传统三电极体系(图3)测定动电位极化曲线和电化学阻抗谱(EIS)，Pt电极为辅助电极，X65钢为工作电极，SCE为参比电极，测试仪器为Gamry Reference 600+电化学工作站。

图3

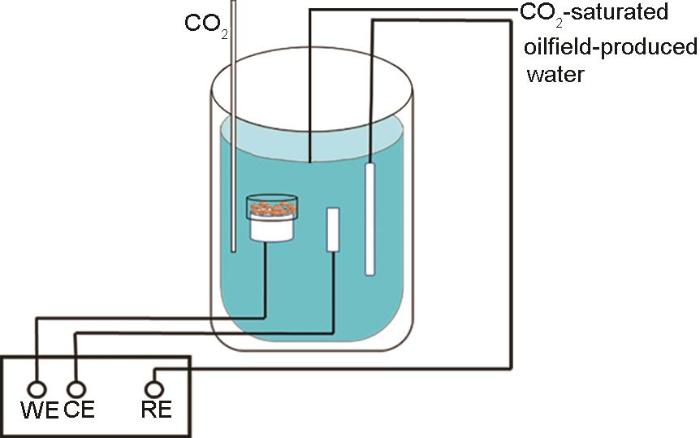

图3 以覆盖SiO₂和CaCO₃惰性沉积物的X65钢为工作电极的电化学测试装置示意图

Fig.3 Schematic diagram of electrochemical testing device using X65 steel covered with SiO₂ or CaCO₃ inert deposit as working electrode

当开路电位(OCP)波动范围小于2 mV时，即认为该测试体系达到稳定状态，随后测定动电位极化曲线和EIS谱。动电位极化曲线测试的扫描范围为-300~300 mV (vs. OCP)，电位扫描速率为0.167 mV/s；电化学阻抗采用频率范围为10⁵~10^-2 Hz、幅值为10 mV的正弦波交流电压进行测试。通过Zsimpwin软件对EIS测量数据进行拟合分析，利用Cview 2软件拟合极化曲线，以得到相应的电化学参数。

工作电极在空白溶液及不同缓蚀溶液中浸泡72 h，依次用去离子水和高纯去离子水中浸泡清洗并干燥。采用扫描电子显微镜(SEM，Ultra Plus)观察腐蚀形貌，SiO₂和CaCO₃垢下电极在空白溶液以及不同缓蚀溶液中浸泡72 h后表面用扫描电镜配备的X射线能量色散谱仪(EDS)分析其成分。用X射线光电子能谱(XPS，ESCALAB 250 Xi)分析金属表面层元素分布信息。

2 结果与讨论

2.1 IM对SiO₂ 垢下腐蚀的影响

图4为SiO₂垢下电极在不同浓度的IM缓蚀溶液中浸泡72 h的EIS谱图。与空白溶液相比，加入50和100 mg/L IM缓蚀剂后，容抗弧半径变小，对应的Bode图中低频区模值变小，加速了垢下电极的腐蚀；在200和500 mg/L IM溶液中，容抗弧半径与低频区模值略有增大，也并未起到很好的缓蚀作用。图5为用于对EIS数据进行拟合的两种等效电路^[21]，其中R_s为腐蚀溶液电阻，L为电感，CPE_d为常相位角元件，CPE_d由电双层电容C_dl和弥散系数n_dl组成，CPE阻抗计算公式如下^[22]：

Z_{C P E} = Y_{0}^{- 1} {(j ω)}^{- n}

(1)

图4

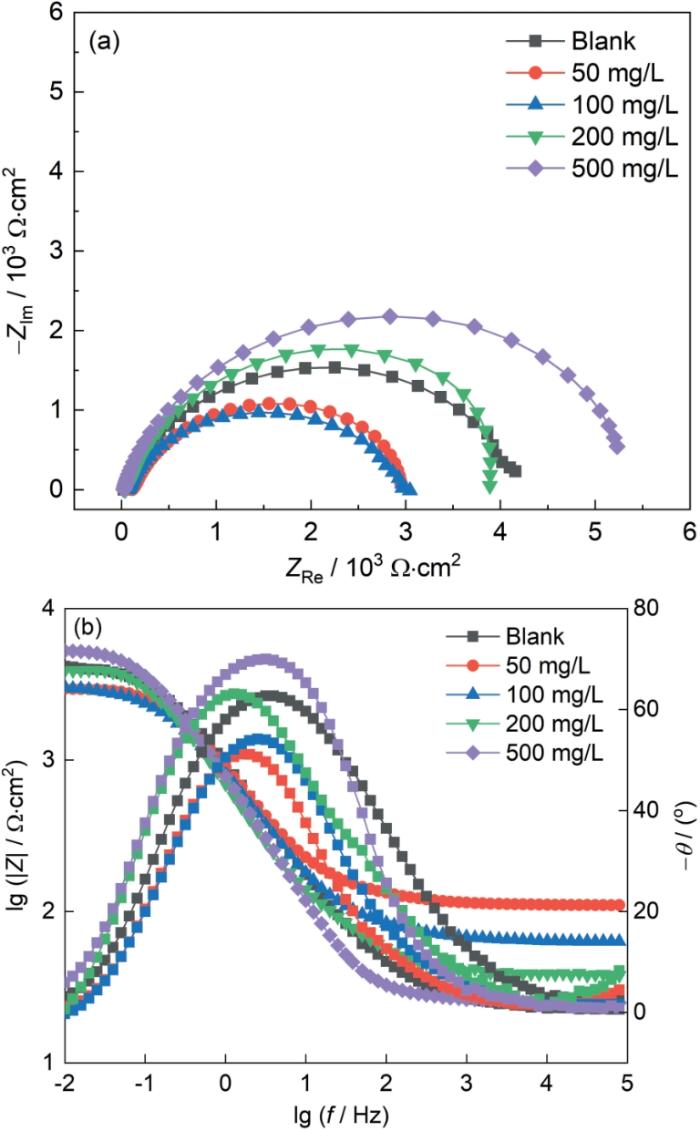

图4 SiO₂垢下电极在不同浓度的IM缓蚀溶液中浸泡72 h的EIS谱图

Fig.4 Nyquist (a) and Bode (b) plots of X65 electrode covered with SiO₂ after immersion for 72 h in simulated solutions containing different concen-trations of IM

图5

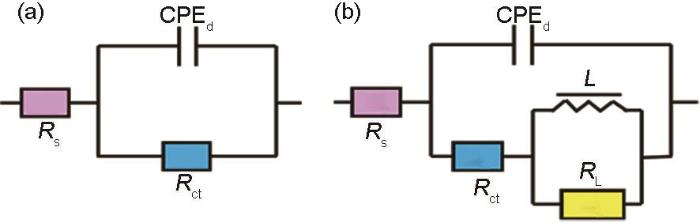

图5 用于拟合EIS的等效电路图

Fig.5 Equivalent circuit models fitting EIS: (a) only three elements, (b) with inductance

式中，Y₀和n为恒相角元件的组成参数，n为弥散系数，ω为角频率，j² = 1为虚部。EIS拟合结果如表1所示，缓蚀效率(η)用下式进行定量评估：

η = (1 - \frac{R_{c t}^{0}}{R_{c t}}) \times 100 %

(2)

其中，R $_{c t}^{0}$ 和R_ct分别表示空白溶液和缓蚀溶液中的电荷转移电阻。

表1 SiO₂垢下电极在不同浓度的IM缓蚀剂溶液中的EIS谱拟合数据

Table 1 Fitting data of EIS of electrode covered with SiO₂ in simulated solutions containing different concentrations of IM

Concentration	R_s	C_dl	n_dl	R_ct	η
/ mg·L^-1	/ Ω·cm²	/ μF·cm^-2		/ Ω·cm²	/ %
Blank	23.69	238	0.77	4470	-
50	115.5	248	0.77	3019	-32.46
100	67.09	267	0.77	2944	-33.39
200	39.82	326	0.77	4639	3.643
500	26.05	256	0.86	5426	17.62

表1为通过图5a的等效电路图拟合分析获得的电路参数，在50和100 mg/L的IM缓蚀剂溶液中，电荷转移电阻R_ct有明显减小，加速了金属腐蚀；200和500 mg/L的IM溶液下电荷转移电阻虽然增大不明显但有所增加，且高于空白溶液组，不会加速X65钢腐蚀；C_dl和n_dl变化不明显，仍然保持较高的水平，双电层厚度基本未改变。从电化学数据上来看说明增大IM缓蚀剂浓度，会有少量缓蚀剂分子扩散到金属表面，但缓蚀效率仍然很低，大部分IM缓蚀剂未能穿越到金属表面，对金属基体产生有效的保护作用。由此可见，烷基咪唑啉在单独使用时，低浓度下会加速垢下金属的腐蚀，高浓度下也并未起到很好的缓蚀效果。

2.2 复配比对垢下腐蚀的影响

TU作为一种广泛应用在油田环境中的缓蚀剂，由于其随着浓度升高缓蚀效率反而下降的特性，通常不会单独使用，而是用作复配型缓蚀剂的主要成分之一^[23]。

为了进一步提升缓蚀性能，将TU与IM缓蚀剂进行复配，控制TU与IM缓蚀剂的总量为100 mg/L，改变二者质量配比，其EIS谱如图6所示，复配比为TU∶IM = 1∶2和0∶1时缓蚀溶液容抗弧半径最小，与空白溶液容抗弧半径相似；并且0.01 Hz低频时阻抗模值与空白组模值相接近，表明其未产生缓蚀作用。当TU和IM复配比例为2∶1和1∶1时，Nyquist图中容抗弧半径明显的增加，Bode图中相位角峰增大，峰宽变宽。说明该缓蚀溶液下在金属表面产生了相对更加牢固的吸附层，阻止了腐蚀性离子向金属表面扩散，阻碍了腐蚀性离子与金属表面的直接接触，降低了腐蚀速率。

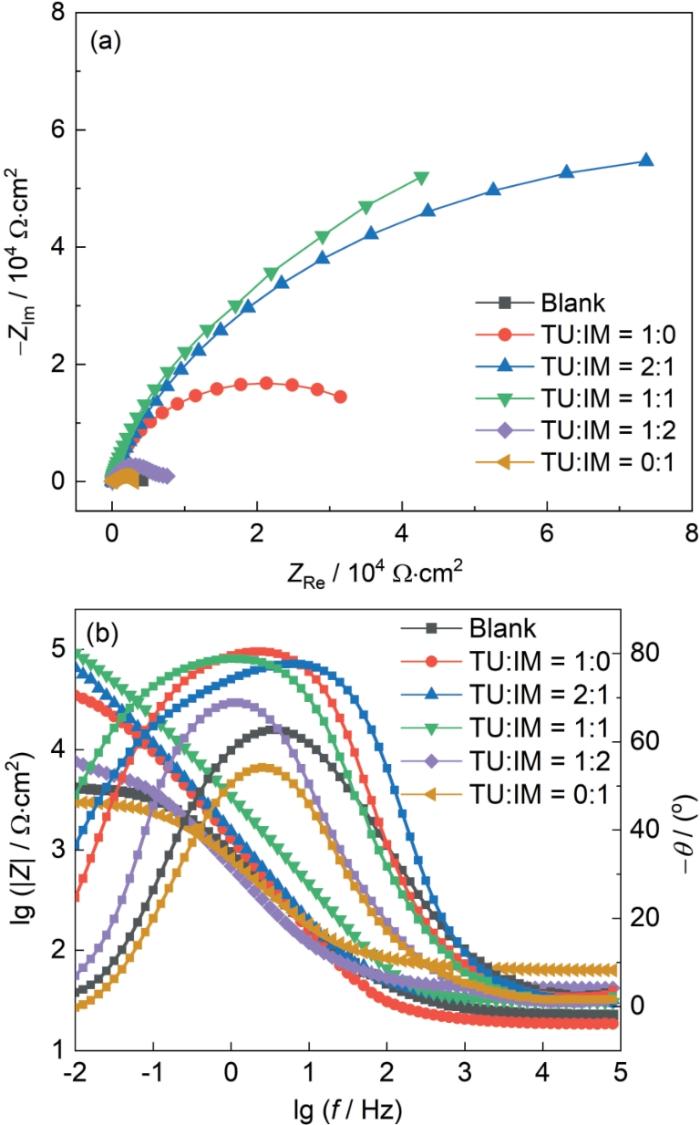

图6

图6 SiO₂垢下电极在TU/IM不同复配比例缓蚀溶液中浸泡72 h的EIS谱图

Fig.6 Nyquist (a) and Bode (b) plots of of X65 electrode covered with SiO₂ after immersion for 72 h in simulated solutions containing different ratios of TU and IM

表2为通过等效电路(图5)拟合得到的电路参数数据。当TU和IM比例为2∶1和1∶1时，电荷转移电阻R_ct明显增加，双电层电容C_dl增大。表明缓蚀剂在垢下金属表面形成良好的吸附膜，阻碍了腐蚀性离子的侵蚀。但是当TU和IM复配比为1∶2或0∶1时，缓蚀效率明显的降低。故当TU和IM的质量比为1∶1时，垢下腐蚀的缓蚀作用最佳，缓蚀效率为95.56%。

表2 SiO₂垢下电极在TU/IM不同复配比例缓蚀溶液中浸泡72 h的EIS谱拟合结果

Table 2 Fitting parameters of EIS of X65 electrode covered with SiO₂ after immersion for 72 h in simulated solutions containing different mass ratios of TU and IM

Mass ratios	R_s	C_dl	n_dl	R_ct	η_EIS
	/ Ω·cm²	/ μF·cm^-2		/ Ω·cm²	/ %
Blank	92.69	135.0	0.67	1584	-
TU:IM = 1:0	19.18	58.8	0.91	37745	88.15
TU:IM = 2:1	30.49	61.3	0.87	92720	95.17
TU:IM = 1:1	32.27	130.0	0.88	100720	95.56
TU:IM = 1:2	43.49	303.0	0.73	7208	37.98
TU:IM = 0:1	27.14	280.0	0.76	2940	-52.04

2.3 3种缓蚀剂的缓蚀性能

由前文可知当TU和IM的质量比为1∶1时，在 SiO₂沉积物垢下腐蚀中缓蚀作用最佳，两者具有较好的协同作用。对IM、TU和TU/IM = 1∶1 3种缓蚀剂的缓蚀性能进行研究，进一步分析3种缓蚀剂对 SiO₂和CaCO₃垢下金属的缓蚀行为和吸附行为的差异。

2.3.1 动电位极化曲线

将覆盖SiO₂和CaCO₃沉积物的电极分别置于空白溶液和不同缓蚀溶液中进行动电位极化测试，如图7所示。在SiO₂惰性沉积物下，IM缓蚀剂的加入使得阴阳极曲线均向电流增大的方向移动，表明IM并未抑制SiO₂沉积物电极的腐蚀过程，反而加速了腐蚀过程；然而加入TU和TU/IM后，无论是阳极还是阴极的曲线都向电流密度小的方向移动，这说明X65钢的阳极Fe的溶解反应和阴极析氢反应都受到了明显的抑制作用^[24]，且在TU/IM缓蚀体系中，与阳极曲线相比，其阴极曲线的移动程度更大。在CaCO₃惰性沉积物下，与空白溶液相比，加入IM后其阴阳极曲线向电流减小的方向的移动程度较小，而TU和TU/IM缓蚀体系中的阴阳极曲线有明显左移，二者既抑制了Fe的阳极溶解也抑制了阴极析氢反应，其中加入TU/IM后极化曲线移动幅度最大，复配缓蚀剂的抑制效果最好。

图7

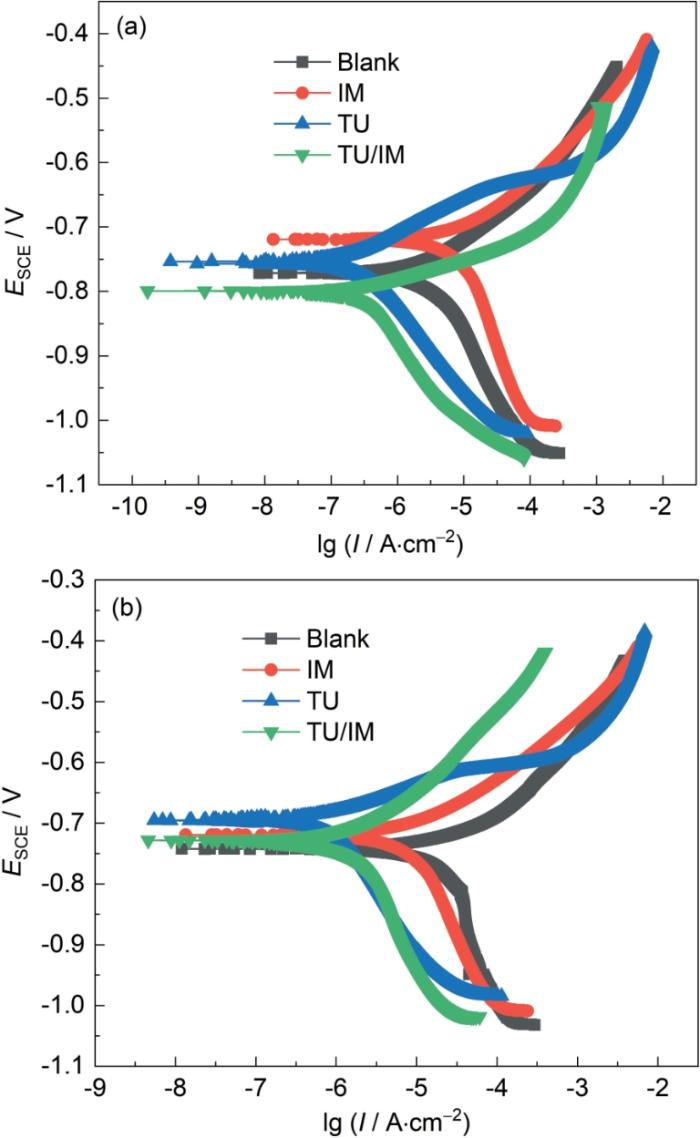

图7 25 ℃下垢下电极在CO₂饱和的空白溶液以及含100 mg/L缓蚀溶液中浸泡72 h后的动电位极化曲线

Fig.7 Potentiodynamic polarization curves of X65 electrodes covered with SiO₂ (a) and CaCO₃ (b) after 72 h immersion at 25 ^oC in CO₂-saturated blank solution and simulated solutions contain-ing 100 mg/L corrosion inhibitors of TU, IM and TU/IM, respectively

动电位极化曲线的拟合结果如表3所示，其中η_POT的计算过程如下式：

η_{P O T} = (1 - \frac{I_{c o r r}}{I_{c o r r}^{0}}) \times 100 %

(3)

表3 图7动电位极化曲线拟合结果

Table 3 Fitting parameters of potentiodynamic polarization curves in Fig.7

Deposits	Inhibitor	β_a / mV·dec^-1	-β_c / mV·dec^-1	I_corr / μA·cm^-2	E_corr_{vs. SCE} / V	η_POT / %
SiO₂	Blank	75.95	194.8	3.01	-0.760	-
	IM	68.03	192.7	4.53	-0.744	-50.49
	TU	128.40	108.6	0.82	-0.756	72.65
	TU/IM	168.40	79.7	0.30	-0.800	90.10
CaCO₃	Blank	70.48	147.1	13.11	-0.750	-
	IM	56.19	165.1	5.61	-0.720	57.20
	TU	55.21	151.4	0.99	-0.690	92.45
	TU/IM	164.20	101.3	0.28	-0.740	97.81

式中，I $_{c o r r}^{0}$ 和I_corr分别为不加和加缓蚀剂保护时的腐蚀电流密度值。SiO₂和CaCO₃惰性沉积物两种垢层下IM对电极的缓蚀效果最差，与空白溶液相比，SiO₂垢下电极的腐蚀电流密度增大，其缓蚀效率为-50.49%，加速了电极的腐蚀；在CaCO₃惰性沉积物下，IM起到了一定的缓蚀作用，但是缓蚀效率仅有57.20%。在TU缓蚀剂溶液中，腐蚀电流密度有了很大程度的减小，在两种垢层下电极的缓蚀效率分别为72.65%和92.45%。TU/IM复配缓蚀剂溶液中的缓蚀效果最好，其腐蚀电流密度降低了一个数量级，缓蚀效率分别为90.10%和97.81%，阴阳极曲线斜率比空白溶液都有不同程度的增大，因此复配缓蚀剂属于混合型抑制剂。

2.3.2 EIS谱

垢下电极在空白溶液及3种缓蚀溶液中浸泡0~72 h的EIS谱如图8所示。空白溶液中，由SiO₂垢下电极的Nyquist图中可以看出，容抗弧较小且随时间变化不大。加入IM缓蚀剂后，12~72 h阻抗半径均较小，甚至72 h时的容抗弧小于空白溶液的容抗弧，表明该缓蚀剂未对SiO₂垢下腐蚀产生缓蚀效果。加入TU缓蚀剂后，电极的容抗弧随着时间而明显增大，在24 h时低频的感抗弧即消失，表明其透过SiO₂垢层扩散到金属表面的浓度逐渐增加，自24 h后逐渐形成较为致密的吸附膜，对垢下金属具有一定的保护性。当加入TU/IM复配缓蚀剂后，Nyquist图容抗弧半径大幅度增大，垢下金属表面腐蚀过程所受到的阻力明显增大。缓蚀效率与容抗弧的半径大小呈正比^[25]，因此可以看出3种缓蚀剂的缓蚀效率顺序为：η_(TU/IM) > η_(TU) > η_(IM)。在Bode图中的低频区，IM缓蚀剂溶液中模值没有明显变化，而TU和TU/IM溶液中0.01 Hz对应的模值逐渐增大，表明缓蚀剂在SiO₂垢下金属表面均形成了吸附膜，有效屏蔽了腐蚀粒子，减缓腐蚀的发生^[26]。表4 是SiO₂垢下电极在空白和3种缓蚀溶液中的EIS谱拟合结果。在IM缓蚀溶液中72 h时R_ct低于空白组，IM缓蚀剂的加入反而加速了垢下电极的腐蚀。在TU缓蚀溶液中的拟合数据可以看出，双电层电容C_dl不断减小，表明电极表面介电常数减小或双电层厚度增加；弥散系数n_dl呈现逐渐增加的趋势，表明缓蚀剂吸附膜越接近电容特性；电荷转移电阻R_ct逐渐增大，腐蚀速率降低。在TU/IM复配缓蚀溶液中，双电层电容C_dl逐渐降低，电荷转移电阻R_ct逐渐增大，缓蚀剂不断的透过沉积物垢层吸附在金属表面。其缓蚀效率顺序为：η_(TU/IM) > η_(TU) > η_(IM)，这也与极化曲线中的结果相一致。

图8

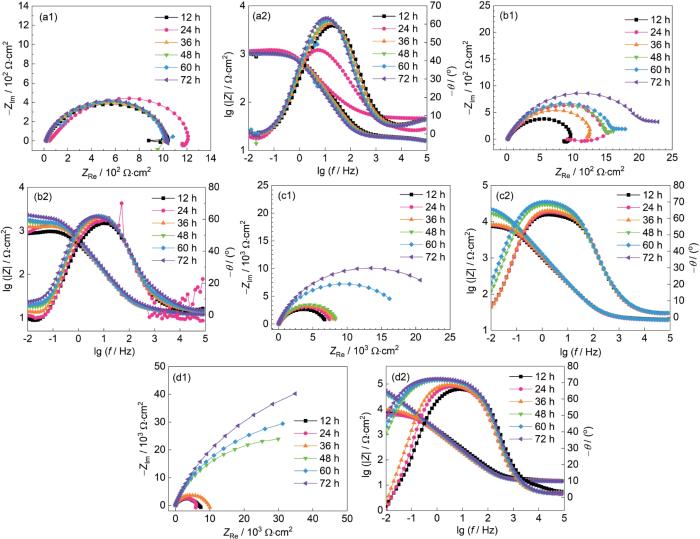

图8 SiO₂垢下电极在空白溶液及不同缓蚀溶液中浸泡不同时间后的EIS谱图

Fig.8 EIS of X65 electrode covered with SiO₂ after immersion for different time in blank solution (a) and corrosion inhibition solutions containing IM (b), TU (c) and TU/IM (d)

表4 SiO₂沉积物覆盖下的电极在空白溶液及缓蚀溶液中浸泡不同时间的EIS谱拟合结果

Table 4 Fitting results of EIS of X65 electrode covered with SiO₂ after immersion for different time in blank solution and various corrosion inhibition solutions

Inhibitor	t / h	R_s / Ω·cm²	C_dl / μF·cm^-2	n_dl	R_ct / Ω·cm²	L / H·cm^-2
Blank	12	92.69	135	0.67	1584	706
	24	47.21	251	0.66	1339	600
	36	41.22	250	0.71	1661	-
	48	34.68	245	0.73	2227	-
	60	32.04	237	0.74	2415	-
	72	23.69	238	0.77	4420	-
IM	12	18.34	284	0.68	1055	716
	24	18.47	276	0.69	1092	551
	36	11.68	289	0.71	1678	-
	48	21.32	305	0.69	2544	-
	60	11.15	279	0.73	2920	-
	72	27.14	280	0.76	2940	-
TU	12	27.83	256	0.76	8554	501
	24	21.57	166	0.85	6972	-
	36	21.60	161	0.87	10830	-
	48	20.48	157	0.87	17212	-
	60	19.46	63	0.88	21170	-
	72	19.18	59	0.89	37745	-
TU/IM	12	62.23	173	0.83	1629	-
	24	57.86	182	0.85	11888	-
	36	47.48	167	0.86	24370	-
	48	39.72	146	0.87	65057	-
	60	36.81	143	0.87	88136	-
	72	32.27	130	0.88	100720	-

图9和表5为CaCO₃垢下电极在空白和3种缓蚀溶液中的EIS谱图和拟合结果。IM缓蚀体系下，12~72 h容抗弧比空白溶液有所增大，但R_ct比其他缓蚀溶液依然较小，这也与极化曲线中的结果相一致。加入TU缓蚀剂后，其容抗弧半径远大于空白溶液，72 h时腐蚀阻力最大。当加入TU/IM缓蚀剂后，容抗弧在3种缓蚀溶液中最大，双电层电容C_dl基本呈现降低趋势，弥散系数n_dl逐渐增大，表明缓蚀剂吸附膜随时间的变化逐渐的完整，腐蚀阻力有所增大。

图9

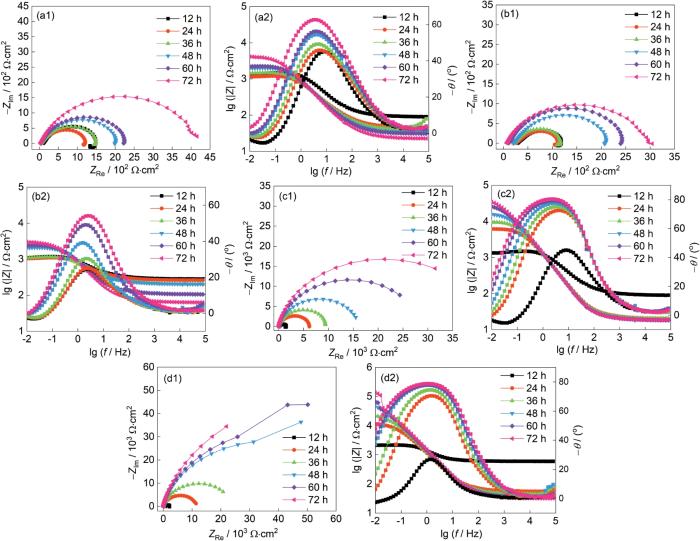

图9 CaCO₃垢下电极在空白溶液及不同缓蚀溶液中浸泡不同时间后的EIS谱图

Fig.9 EIS of X65 electrode covered with CaCO₃ after immersion for different time in blank solution (a) and corrosion inhibition solutions containing IM (b), TU (c) and TU/IM (d)

表5 CaCO₃ 沉积物覆盖下的电极在空白溶液及缓蚀溶液中浸泡不同时间的EIS谱拟合结果

Table 5 Fitting results of EIS of X65 electrode covered with CaCO₃ after immersion in blank solution and various corrosion inhibition solutions for different time

Inhibitor	t / h	R_s / Ω·cm²	C_dl / μF·cm^-2	n_dl	R_ct / Ω·cm²	L / H·cm^-2
Blank	12	17.96	166	0.66	1053	290
	24	46.31	294	0.66	1603	600
	36	17.72	173	0.72	1021	-
	48	17.90	183	0.73	1021	-
	60	17.58	204	0.73	1018	-
	72	17.82	204	0.75	1031	-
IM	12	13.91	378	0.76	1107	915
	24	10.67	370	0.77	1472	784
	36	13.31	361	0.77	1600	523
	48	13.26	322	0.77	1641	-
	60	13.10	329	0.78	1784	-
	72	13.15	323	0.78	2385	-
TU	12	20.22	250	0.74	7765	-
	24	20.69	226	0.76	8618	-
	36	19.77	210	0.77	9139	-
	48	20.67	205	0.78	9607	-
	60	21.14	184	0.80	20391	-
	72	20.70	173	0.81	28174	-
TU/IM	12	15.66	129	0.79	6682	-
	24	15.46	172	0.82	6665	-
	36	15.02	178	0.81	9924	-
	48	14.66	160	0.81	62240	-
	60	14.32	155	0.81	78113	-
	72	14.45	140	0.82	117130	-

基于以上分析可知，各种缓蚀剂进入到SiO₂和CaCO₃垢层下且在垢下金属表面形成吸附膜均需要一定的时间，其中TU/IM缓蚀剂吸附膜形成的最快、膜的致密性最好。直至72 h时，TU和TU/IM缓蚀体系下仍保持较高的腐蚀阻力，吸附膜具有良好的稳定性、持效性。

2.3.3 腐蚀形貌分析

图10为SiO₂垢下电极在不同溶液中浸泡72 h后的腐蚀形貌。在空白溶液中，电极表面较为粗糙，腐蚀产物呈疏松多孔结构，并且有球状晶体腐蚀产物析出。在IM缓蚀溶液下，金属表面较为粗糙，腐蚀产物不均匀，伴有大小不一的孔洞，这些孔洞的产生更易于腐蚀性离子的侵蚀，可能会导致金属基体发生严重点蚀^[27,28]。在TU和TU/IM缓蚀溶液中的试样表面均匀平整，仍可见打磨后的划痕，只有极少量的腐蚀产物附着。表6为SiO₂垢下电极在空白溶液以及不同缓蚀溶液中浸泡72 h后表面扫描EDS能谱结果。可以看出在加入3种缓蚀剂后，Fe含量明显增大，这可能表明金属表面Fe氧化物含量降低；并且在TU和TU/IM缓蚀溶液中出现了S元素，说明TU和TU/IM缓蚀剂稳定吸附在金属表面。

图10

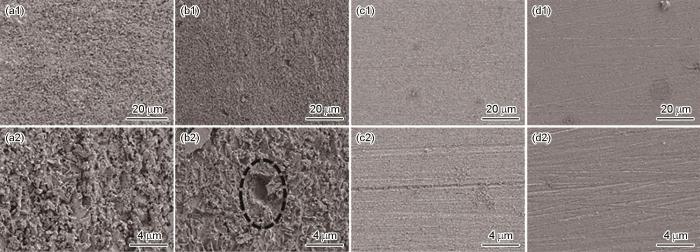

图10 SiO₂垢下电极在空白溶液及不同缓蚀溶液中浸泡72 h后腐蚀形貌

Fig.10 Corrosion morphologies of X65 electrode covered with SiO₂ after 72 h immersion in blank solution (a) and corrosion inhibition solutions containing IM (b), TU (c) and TU/IM (d)

表6 SiO₂垢下电极在空白溶液及不同缓蚀溶液中浸泡72 h后表面EDS结果

Table 6 EDS determined compositions of the surfaces of X65 electrode covered with SiO₂ after immersion in blank solution and various corrosion inhibition solutions for 72 h (atomic fraction / %)

Inhibitor	Fe	S
Blank	58.16	-
IM	69.37	-
TU	72.13	0.36
TU/IM	71.51	0.46

从图11中可以看出，CaCO₃沉积物覆盖下的电极在空白溶液中，表面较为粗糙，腐蚀产物疏松多孔且腐蚀产物空隙均匀，表明试样发生了较为严重的腐蚀。在IM缓蚀溶液中，试样表面粗糙，伴有不均匀分布的球状腐蚀产物，但是没有明显的孔洞出现。在TU和TU/IM缓蚀溶液中，金属表面较光滑平整，缓蚀剂分子均匀覆盖在金属表面。表7为CaCO₃垢下电极在空白溶液以及不同缓蚀溶液中浸泡72 h后表面扫描EDS能谱结果。在IM缓蚀溶液中的试样表面粗糙，伴有不均匀分布的球状腐蚀产物，试样表面主要为Fe的氧化物；在TU和TU/IM缓蚀溶液中出现了S元素，表明二者已稳定吸附在金属表面。

图11

图11 CaCO₃垢下电极在空白溶液及不同缓蚀溶液中浸泡72 h后腐蚀形貌

Fig.11 Corrosion morphologies of X65 electrode covered with CaCO₃ after 72 h immersion in blank solution (a) and corrosion inhibition solutions containing IM (b), TU (c) and TU/IM (d)

表7 CaCO₃垢下电极在空白溶液及不同缓蚀溶液中浸泡72 h后表面EDS结果 (atomic fraction / %)

Table 7 EDS determined compositions of the surfaces of X65 electrode covered with CaCO₃ after immersion in blank solution and various corrosion inhibition solutions for 72 h

Inhibitor	Fe	S
Blank	46.73	-
IM	27.35	-
TU	62.55	0.34
TU/IM	72.06	0.49

腐蚀形貌图表明，IM没有起到很好的缓蚀作用，而TU和TU/IM的加入抑制了腐蚀，这与电化学测量结果相对应。

2.3.4 表面成分分析

图12为SiO₂垢下金属在IM、TU和TU/IM 3种缓蚀溶液浸泡后表面各元素的高分辨率能谱，3种缓蚀溶液的金属表面均出现N 1s和S 2p峰，其中S 2p来源于油田采出水中的硫酸盐和缓蚀剂中的硫脲基团^[29]，而N 1s仅来源于缓蚀剂。如图12a所示，在IM缓蚀溶液中浸泡的金属表面的精细谱图，其表面未检测到Fe—N，这可能是由IM缓蚀剂在垢下金属表面的吸附量较低造成的；但是检测到了400 eV附近的—NH₂^[30]，说明IM缓蚀剂在金属表面有微量吸附，这也与IM缓蚀效率很低相一致。图12b为在TU缓蚀溶液金属表面的精细谱图中，检测到了403.10 eV的Fe—N键^[31]和162.03 eV的Fe—S键^[32]，Fe—N、Fe—S是TU中的N和S原子与Fe原子配位后形成的，这进一步证实了TU缓蚀剂在垢下金属表面的吸附。从图12c中可以看出，TU/IM与Fe形成了Fe—S配位键，表明TU缓蚀剂分子扩散透过沉积物并吸附在金属表面；同时在N 1s精细谱图中，位于399.2 eV的—NH₂含量高于单一的TU缓蚀剂，由此推测，电极表面的缓蚀剂吸附膜层由TU和IM共同组成。

图12

图12 SiO₂垢下电极在不同缓蚀溶液中浸泡72 h后的XPS谱图

Fig.12 XPS spectra of X65 electrode covered with SiO₂ after 72 h immersion in corrosion inhibition solutions containing IM (a), TU (b) and TU/IM (c)

CaCO₃垢下金属在3种缓蚀溶液浸泡后表面各元素的高分辨率能谱如图13所示，在3种缓蚀体系下均检测到了—NH₂，表明3种缓蚀剂均穿透CaCO₃垢层吸附在试样表面。在S 2p谱图中，在TU和TU/IM缓蚀体系下，出现了较为明显的Fe—S键，表明二者在垢下金属表面的吸附能力更强。

图13

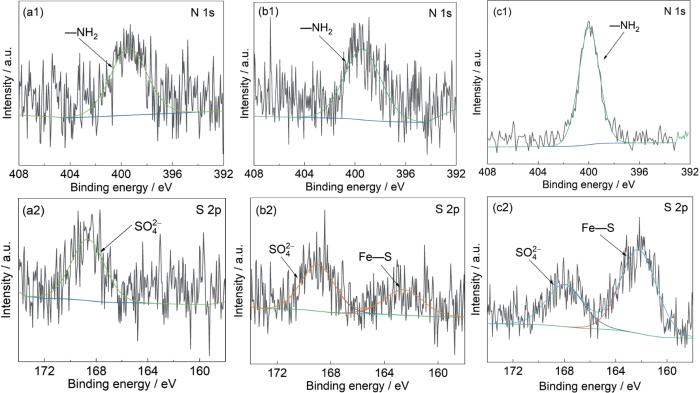

图13 CaCO₃垢下电极在不同缓蚀溶液中浸泡72 h后的XPS谱图

Fig.13 XPS spectra of X65 electrode covered with CaCO₃ after 72 h immersion in corrosion inhibition solutions containing IM (a), TU (b) and TU/IM (c)

2.4 讨论

使用IM、TU和TU/IM作为缓蚀剂，研究不同性质的缓蚀剂在SiO₂和CaCO₃惰性沉积物垢下对X65钢的缓蚀机理。3种缓蚀剂对SiO₂惰性沉积物垢下金属的缓蚀效率依次为：η (TU/IM) > η (TU) > η (IM)，IM加速了垢下金属的腐蚀，然而TU和TU/IM复配缓蚀剂都可以有效抑制金属基体的腐蚀行为。CaCO₃惰性沉积物垢下金属在3种缓蚀溶液中的缓蚀效率顺序同上，与之不同的是IM对CaCO₃垢下金属有一定的缓蚀作用，这说明缓蚀剂的缓蚀性能会受到垢层差异的影响。同时从电化学数据中可以看出，缓蚀剂分子穿透垢层扩散到垢下金属表面并发挥作用需要一定的时间，其中小分子TU缓蚀剂扩散速率最快，最先对垢下金属起缓蚀作用^[33]。表面形貌图显示，TU和TU/IM缓蚀溶液中金属表面相对光滑平整，有清晰的打磨痕迹，腐蚀产物覆盖较少。XPS证实了TU和TU/IM体系的金属表面上存在Fe—S键，因为S的电负性较低，TU更容易失去电子并与金属原子形成配位键。

IM、TU和TU/IM 3种缓蚀溶液中对SiO₂和CaCO₃惰性沉积物垢下腐蚀的缓蚀机理如图14所示。对于IM而言，由于其油溶性特质导致扩散性、流动性较差，导致大部分IM缓蚀剂分子被垢层阻挡在外面，当少部分IM分子经过孔隙吸附在金属表面后，由于IM未能在金属基体形成完整的吸附膜，进而引起了更为严重的局部腐蚀。而TU具有良好的缓蚀作用，其分子量小、水溶性好且易于扩散，可以穿过惰性沉积物垢层到达金属表面，然后通过van der Waals力、氢键自发吸附在金属基体的Fe原子上；并且TU引入了S原子，增加了电子云密度，作为富电子区域可以与Fe原子未被填充的d轨道形成Fe—S配位键，增强了TU与表面Fe的结合能力。TU/IM复配缓蚀剂比TU、IM单独使用时缓蚀效果更好，这说明TU与IM之间存在良好的协同作用。TU与IM复配后，TU依靠良好的扩散性穿过垢层、通过良好的吸附性能在金属表面形成了第一层吸附膜，然后当IM缓蚀剂扩散到金属基体后，形成缓蚀剂吸附膜的上层；IM为吸附膜提供疏水链，进一步阻止腐蚀性离子的进入，TU具有多个吸附位、分子量小的优点，补足IM吸附膜在垢下金属表面不均匀不完整的缺陷，两者相互补充，共同形成了致密完整的吸附膜。

图14

图14 3种缓蚀剂对 SiO₂ 和 CaCO₃ 垢下X65碳钢的缓蚀机理示意图

Fig.14 Schematic diagrams of the corrosion inhibition mechanisms of IM (a), TU (b), and TU/IM (c) inhibitors on X65 carbon steel under SiO₂ and CaCO₃ scales

3 结论

(1) IM、TU和TU/IM对SiO₂垢下金属的缓蚀效率分别为-50.49%、72.65%和90.10%，对CaCO₃垢下金属的缓蚀效率分别为57.20%、92.45%和97.81%。TU和TU/IM可有效减缓腐蚀速率，它们都是混合抑制型缓蚀剂，对阴极析氢和Fe的阳极溶解反应都有抑制作用。

(2) IM扩散性和流动性较差，导致大部分IM分子被垢层阻挡在外面，IM未能在金属表面形成完整的吸附膜。TU和TU/IM可通过化学吸附作用在金属表面形成保护性吸附膜；TU中的S可以与垢下金属表面Fe原子富电子区的空d轨道形成配位化学键；TU/IM在垢下金属表面形成了双层吸附膜，下层为优先穿过垢层扩散到垢下区域并通过Fe—S配位键吸附到金属表面的TU，上层为通过长碳链形成疏水层的IM。
