Development of a Cr series surface rust layer stabilizer of weather resistant steels
3
2023
... 与普通碳钢相比，耐候钢最突出的优点是可以裸露使用，不仅可以降低涂装成本，而且具有环保优势[1~3].然而，在耐候钢表面生成稳定、致密保护性锈层，一方面需要较长时间；另一方面，在稳定性锈层形成前期容易因发生锈液流淌、飘落而污染环境[4~6].因此，如何在耐候钢表面形成稳定化锈层，以及稳定化过程锈层的演变规律一直是耐候钢腐蚀与防护领域的研究热点[7~11]. ...
... 另外，钢结构经热轧处理后表面会覆盖一层氧化铁皮，目前所报道的耐候钢表面稳定化处理技术都是作用在耐候钢光洁表面上，即通过打磨、喷丸等方法去除了钢表面的热轧氧化皮、锈层等，增加了工序，导致成本上升，极大地限制了耐候钢锈层快速稳定化技术的应用[1,13~17].因此，锈层稳定化处理过程中，耐候钢表面热轧氧化皮是否需要去除成为困扰企业大批量应用该技术的关键问题.另外，目前关于锈层稳定化处理技术研究对象大部分都是裸露耐候钢，鲜有涉及到带氧化皮试样稳定化锈层演变规律及机理方面的文献报道. ...
... 在本研究中Q345qDNH耐候钢采用两步法进行锈层快速稳定化处理.图12给出了模拟工业大气环境[21~24]中Q345qDNH裸钢(图12a)和带氧化皮(图12b)试样快速稳定化锈层形成示意图.可以看出，无论是裸钢还是带氧化皮试样，不同表面处理和暴晒时间Q345qDNH耐候钢形成的锈层成分均主要为α-FeOOH、γ-FeOOH和Fe3O4(图8和9).对于裸钢试样，在只成锈阶段成锈剂与钢基体快速反应，外锈层生成较多的γ-FeOOH，锈层整体较厚，由于成锈剂中含有Cu、Cr等合金元素，锈层中部形成了均匀致密的化学转化层，该转化层有Cu、Cr、Si富集或是聚集(图6a)；稳定化处理阶段，稳定剂加快钢基体表面的锈向α-FeOOH转变，锈层变薄，但致密性增加(图6b)；在后续的大气暴晒过程中，锈层中合金元素富集更加明显，除Cr的形核细化作用[25]外，Cu还可以阻碍晶粒长大[26]，促进锈层进一步稳定、致密.另外，由于O2的扩散受外锈层的阻挡，越靠近基体的锈层越难以向α-FeOOH转变，因此，无论是裸钢还是带氧化皮试样，α-FeOOH的生成均是由外至内发展，与常规耐候钢锈层中α-FeOOH先由内锈层生成的演变规律不同[1,4~9]. ...
一种Cr系耐候钢表面锈层稳定剂的研发
3
2023
... 与普通碳钢相比，耐候钢最突出的优点是可以裸露使用，不仅可以降低涂装成本，而且具有环保优势[1~3].然而，在耐候钢表面生成稳定、致密保护性锈层，一方面需要较长时间；另一方面，在稳定性锈层形成前期容易因发生锈液流淌、飘落而污染环境[4~6].因此，如何在耐候钢表面形成稳定化锈层，以及稳定化过程锈层的演变规律一直是耐候钢腐蚀与防护领域的研究热点[7~11]. ...
... 另外，钢结构经热轧处理后表面会覆盖一层氧化铁皮，目前所报道的耐候钢表面稳定化处理技术都是作用在耐候钢光洁表面上，即通过打磨、喷丸等方法去除了钢表面的热轧氧化皮、锈层等，增加了工序，导致成本上升，极大地限制了耐候钢锈层快速稳定化技术的应用[1,13~17].因此，锈层稳定化处理过程中，耐候钢表面热轧氧化皮是否需要去除成为困扰企业大批量应用该技术的关键问题.另外，目前关于锈层稳定化处理技术研究对象大部分都是裸露耐候钢，鲜有涉及到带氧化皮试样稳定化锈层演变规律及机理方面的文献报道. ...
... 在本研究中Q345qDNH耐候钢采用两步法进行锈层快速稳定化处理.图12给出了模拟工业大气环境[21~24]中Q345qDNH裸钢(图12a)和带氧化皮(图12b)试样快速稳定化锈层形成示意图.可以看出，无论是裸钢还是带氧化皮试样，不同表面处理和暴晒时间Q345qDNH耐候钢形成的锈层成分均主要为α-FeOOH、γ-FeOOH和Fe3O4(图8和9).对于裸钢试样，在只成锈阶段成锈剂与钢基体快速反应，外锈层生成较多的γ-FeOOH，锈层整体较厚，由于成锈剂中含有Cu、Cr等合金元素，锈层中部形成了均匀致密的化学转化层，该转化层有Cu、Cr、Si富集或是聚集(图6a)；稳定化处理阶段，稳定剂加快钢基体表面的锈向α-FeOOH转变，锈层变薄，但致密性增加(图6b)；在后续的大气暴晒过程中，锈层中合金元素富集更加明显，除Cr的形核细化作用[25]外，Cu还可以阻碍晶粒长大[26]，促进锈层进一步稳定、致密.另外，由于O2的扩散受外锈层的阻挡，越靠近基体的锈层越难以向α-FeOOH转变，因此，无论是裸钢还是带氧化皮试样，α-FeOOH的生成均是由外至内发展，与常规耐候钢锈层中α-FeOOH先由内锈层生成的演变规律不同[1,4~9]. ...
Surface stabilization and rust structure of weathering steel
0
2022
Weathering steels: From empirical development to scientific design. A review
1
2014
... 与普通碳钢相比，耐候钢最突出的优点是可以裸露使用，不仅可以降低涂装成本，而且具有环保优势[1~3].然而，在耐候钢表面生成稳定、致密保护性锈层，一方面需要较长时间；另一方面，在稳定性锈层形成前期容易因发生锈液流淌、飘落而污染环境[4~6].因此，如何在耐候钢表面形成稳定化锈层，以及稳定化过程锈层的演变规律一直是耐候钢腐蚀与防护领域的研究热点[7~11]. ...
Atmospheric corrosion of different steels in marine, rural and industrial environments
2
1999
... 与普通碳钢相比，耐候钢最突出的优点是可以裸露使用，不仅可以降低涂装成本，而且具有环保优势[1~3].然而，在耐候钢表面生成稳定、致密保护性锈层，一方面需要较长时间；另一方面，在稳定性锈层形成前期容易因发生锈液流淌、飘落而污染环境[4~6].因此，如何在耐候钢表面形成稳定化锈层，以及稳定化过程锈层的演变规律一直是耐候钢腐蚀与防护领域的研究热点[7~11]. ...
... 在本研究中Q345qDNH耐候钢采用两步法进行锈层快速稳定化处理.图12给出了模拟工业大气环境[21~24]中Q345qDNH裸钢(图12a)和带氧化皮(图12b)试样快速稳定化锈层形成示意图.可以看出，无论是裸钢还是带氧化皮试样，不同表面处理和暴晒时间Q345qDNH耐候钢形成的锈层成分均主要为α-FeOOH、γ-FeOOH和Fe3O4(图8和9).对于裸钢试样，在只成锈阶段成锈剂与钢基体快速反应，外锈层生成较多的γ-FeOOH，锈层整体较厚，由于成锈剂中含有Cu、Cr等合金元素，锈层中部形成了均匀致密的化学转化层，该转化层有Cu、Cr、Si富集或是聚集(图6a)；稳定化处理阶段，稳定剂加快钢基体表面的锈向α-FeOOH转变，锈层变薄，但致密性增加(图6b)；在后续的大气暴晒过程中，锈层中合金元素富集更加明显，除Cr的形核细化作用[25]外，Cu还可以阻碍晶粒长大[26]，促进锈层进一步稳定、致密.另外，由于O2的扩散受外锈层的阻挡，越靠近基体的锈层越难以向α-FeOOH转变，因此，无论是裸钢还是带氧化皮试样，α-FeOOH的生成均是由外至内发展，与常规耐候钢锈层中α-FeOOH先由内锈层生成的演变规律不同[1,4~9]. ...
Research status and development on surface rust layer and stabilizing treatment of weathering steels
0
2015
耐候钢表面锈层及其稳定化处理现状与发展趋势
0
2015
Corrosion behavior of 690 MPa grade high strength bainite steel in a simulated rural atmosphere
1
2020
... 与普通碳钢相比，耐候钢最突出的优点是可以裸露使用，不仅可以降低涂装成本，而且具有环保优势[1~3].然而，在耐候钢表面生成稳定、致密保护性锈层，一方面需要较长时间；另一方面，在稳定性锈层形成前期容易因发生锈液流淌、飘落而污染环境[4~6].因此，如何在耐候钢表面形成稳定化锈层，以及稳定化过程锈层的演变规律一直是耐候钢腐蚀与防护领域的研究热点[7~11]. ...
690 MPa级高强贝氏体钢在模拟乡村大气中的腐蚀行为
1
2020
... 与普通碳钢相比，耐候钢最突出的优点是可以裸露使用，不仅可以降低涂装成本，而且具有环保优势[1~3].然而，在耐候钢表面生成稳定、致密保护性锈层，一方面需要较长时间；另一方面，在稳定性锈层形成前期容易因发生锈液流淌、飘落而污染环境[4~6].因此，如何在耐候钢表面形成稳定化锈层，以及稳定化过程锈层的演变规律一直是耐候钢腐蚀与防护领域的研究热点[7~11]. ...
Corrosion behavior of a novel Cu-Mo weathering steel in an artificial marine atmosphere
1
2023
... 与普通碳钢相比，耐候钢最突出的优点是可以裸露使用，不仅可以降低涂装成本，而且具有环保优势[1~3].然而，在耐候钢表面生成稳定、致密保护性锈层，一方面需要较长时间；另一方面，在稳定性锈层形成前期容易因发生锈液流淌、飘落而污染环境[4~6].因此，如何在耐候钢表面形成稳定化锈层，以及稳定化过程锈层的演变规律一直是耐候钢腐蚀与防护领域的研究热点[7~11]. ...
新型Cu-Mo耐候钢在模拟海洋大气环境中的腐蚀行为
1
2023
... 与普通碳钢相比，耐候钢最突出的优点是可以裸露使用，不仅可以降低涂装成本，而且具有环保优势[1~3].然而，在耐候钢表面生成稳定、致密保护性锈层，一方面需要较长时间；另一方面，在稳定性锈层形成前期容易因发生锈液流淌、飘落而污染环境[4~6].因此，如何在耐候钢表面形成稳定化锈层，以及稳定化过程锈层的演变规律一直是耐候钢腐蚀与防护领域的研究热点[7~11]. ...
Research status on surface rust layer stabilization of weathering steel
0
2018
Electrochemical impedance spectrum for corrosion of a weathering steel 09CuPCrNi-A in 3.5% NaCl solution
1
2011
... 在本研究中Q345qDNH耐候钢采用两步法进行锈层快速稳定化处理.图12给出了模拟工业大气环境[21~24]中Q345qDNH裸钢(图12a)和带氧化皮(图12b)试样快速稳定化锈层形成示意图.可以看出，无论是裸钢还是带氧化皮试样，不同表面处理和暴晒时间Q345qDNH耐候钢形成的锈层成分均主要为α-FeOOH、γ-FeOOH和Fe3O4(图8和9).对于裸钢试样，在只成锈阶段成锈剂与钢基体快速反应，外锈层生成较多的γ-FeOOH，锈层整体较厚，由于成锈剂中含有Cu、Cr等合金元素，锈层中部形成了均匀致密的化学转化层，该转化层有Cu、Cr、Si富集或是聚集(图6a)；稳定化处理阶段，稳定剂加快钢基体表面的锈向α-FeOOH转变，锈层变薄，但致密性增加(图6b)；在后续的大气暴晒过程中，锈层中合金元素富集更加明显，除Cr的形核细化作用[25]外，Cu还可以阻碍晶粒长大[26]，促进锈层进一步稳定、致密.另外，由于O2的扩散受外锈层的阻挡，越靠近基体的锈层越难以向α-FeOOH转变，因此，无论是裸钢还是带氧化皮试样，α-FeOOH的生成均是由外至内发展，与常规耐候钢锈层中α-FeOOH先由内锈层生成的演变规律不同[1,4~9]. ...
09CuPCrNi-A耐大气腐蚀钢电化学阻抗研究
1
2011
... 在本研究中Q345qDNH耐候钢采用两步法进行锈层快速稳定化处理.图12给出了模拟工业大气环境[21~24]中Q345qDNH裸钢(图12a)和带氧化皮(图12b)试样快速稳定化锈层形成示意图.可以看出，无论是裸钢还是带氧化皮试样，不同表面处理和暴晒时间Q345qDNH耐候钢形成的锈层成分均主要为α-FeOOH、γ-FeOOH和Fe3O4(图8和9).对于裸钢试样，在只成锈阶段成锈剂与钢基体快速反应，外锈层生成较多的γ-FeOOH，锈层整体较厚，由于成锈剂中含有Cu、Cr等合金元素，锈层中部形成了均匀致密的化学转化层，该转化层有Cu、Cr、Si富集或是聚集(图6a)；稳定化处理阶段，稳定剂加快钢基体表面的锈向α-FeOOH转变，锈层变薄，但致密性增加(图6b)；在后续的大气暴晒过程中，锈层中合金元素富集更加明显，除Cr的形核细化作用[25]外，Cu还可以阻碍晶粒长大[26]，促进锈层进一步稳定、致密.另外，由于O2的扩散受外锈层的阻挡，越靠近基体的锈层越难以向α-FeOOH转变，因此，无论是裸钢还是带氧化皮试样，α-FeOOH的生成均是由外至内发展，与常规耐候钢锈层中α-FeOOH先由内锈层生成的演变规律不同[1,4~9]. ...
Research progress and engineering application of long lasting high performance weathering steel bridges
0
2020
长寿命高性能耐候钢桥研究进展与工程应用
0
2020
Rust layer of weathering steel and its stabilization treatment status
1
2021
... 与普通碳钢相比，耐候钢最突出的优点是可以裸露使用，不仅可以降低涂装成本，而且具有环保优势[1~3].然而，在耐候钢表面生成稳定、致密保护性锈层，一方面需要较长时间；另一方面，在稳定性锈层形成前期容易因发生锈液流淌、飘落而污染环境[4~6].因此，如何在耐候钢表面形成稳定化锈层，以及稳定化过程锈层的演变规律一直是耐候钢腐蚀与防护领域的研究热点[7~11]. ...
耐候钢锈层及其稳定化处理现状
1
2021
... 与普通碳钢相比，耐候钢最突出的优点是可以裸露使用，不仅可以降低涂装成本，而且具有环保优势[1~3].然而，在耐候钢表面生成稳定、致密保护性锈层，一方面需要较长时间；另一方面，在稳定性锈层形成前期容易因发生锈液流淌、飘落而污染环境[4~6].因此，如何在耐候钢表面形成稳定化锈层，以及稳定化过程锈层的演变规律一直是耐候钢腐蚀与防护领域的研究热点[7~11]. ...
Anti-corrosion mechanism of rust layers with atmospheric corrosion resistance
1
2009
... 国外耐候钢锈层稳定化处理技术[12]，如氧化物涂膜处理、耐候性涂膜处理、带锈涂层N处理、新型表面处理技术等，均已应用于实际工程.而我国关于该技术起步较晚，目前主要有一步法[13,14]、两步法[15]和多步法[16,17]快速稳定化技术.一步法[13,14]是利用锈层稳定剂中Cu2+、Cr3+等离子具有加速修复锈层内部裂缝等瑕疵，促进腐蚀产物向稳定程度更高、保护效果更优异的物相转变作用，使耐候钢表面快速生成一层致密锈层或转化层，但一步法处理液中需含Fe2O3、Fe3O4等诱导剂，对于其具体含量的选择也需要进一步探索.两步法[15]原理则是先对耐候钢进行磷化处理，达到抑制Fe3+的流出、避免锈液流挂，后施涂B-Si复合膜阻止外部腐蚀性介质侵蚀钢表面，但该制备工艺复杂且需要在120℃固化.多步法[16,17]经过多次变换预处理条件，使耐候钢表面形成一层均匀而致密的化学转化层，但形成稳定锈层所需周期较长，且对操作人员素质要求较高.近年来，又出现了对上述二步法进行改进的快速成锈+稳定化处理技术，即第一步在耐候钢表面生成化学转化层，第二步通过稳定剂促进α-FeOOH生成使锈层致密稳定，到目前为止，还没有系统的锈层演变规律方面的文献报道. ...
耐候锈层的耐腐蚀机理研究
1
2009
... 国外耐候钢锈层稳定化处理技术[12]，如氧化物涂膜处理、耐候性涂膜处理、带锈涂层N处理、新型表面处理技术等，均已应用于实际工程.而我国关于该技术起步较晚，目前主要有一步法[13,14]、两步法[15]和多步法[16,17]快速稳定化技术.一步法[13,14]是利用锈层稳定剂中Cu2+、Cr3+等离子具有加速修复锈层内部裂缝等瑕疵，促进腐蚀产物向稳定程度更高、保护效果更优异的物相转变作用，使耐候钢表面快速生成一层致密锈层或转化层，但一步法处理液中需含Fe2O3、Fe3O4等诱导剂，对于其具体含量的选择也需要进一步探索.两步法[15]原理则是先对耐候钢进行磷化处理，达到抑制Fe3+的流出、避免锈液流挂，后施涂B-Si复合膜阻止外部腐蚀性介质侵蚀钢表面，但该制备工艺复杂且需要在120℃固化.多步法[16,17]经过多次变换预处理条件，使耐候钢表面形成一层均匀而致密的化学转化层，但形成稳定锈层所需周期较长，且对操作人员素质要求较高.近年来，又出现了对上述二步法进行改进的快速成锈+稳定化处理技术，即第一步在耐候钢表面生成化学转化层，第二步通过稳定剂促进α-FeOOH生成使锈层致密稳定，到目前为止，还没有系统的锈层演变规律方面的文献报道. ...
A new rust stabilization treatment of weathering steel and its periodic immersed corrosion resistance in 3.5% NaCl solution
3
2017
... 国外耐候钢锈层稳定化处理技术[12]，如氧化物涂膜处理、耐候性涂膜处理、带锈涂层N处理、新型表面处理技术等，均已应用于实际工程.而我国关于该技术起步较晚，目前主要有一步法[13,14]、两步法[15]和多步法[16,17]快速稳定化技术.一步法[13,14]是利用锈层稳定剂中Cu2+、Cr3+等离子具有加速修复锈层内部裂缝等瑕疵，促进腐蚀产物向稳定程度更高、保护效果更优异的物相转变作用，使耐候钢表面快速生成一层致密锈层或转化层，但一步法处理液中需含Fe2O3、Fe3O4等诱导剂，对于其具体含量的选择也需要进一步探索.两步法[15]原理则是先对耐候钢进行磷化处理，达到抑制Fe3+的流出、避免锈液流挂，后施涂B-Si复合膜阻止外部腐蚀性介质侵蚀钢表面，但该制备工艺复杂且需要在120℃固化.多步法[16,17]经过多次变换预处理条件，使耐候钢表面形成一层均匀而致密的化学转化层，但形成稳定锈层所需周期较长，且对操作人员素质要求较高.近年来，又出现了对上述二步法进行改进的快速成锈+稳定化处理技术，即第一步在耐候钢表面生成化学转化层，第二步通过稳定剂促进α-FeOOH生成使锈层致密稳定，到目前为止，还没有系统的锈层演变规律方面的文献报道. ...
... [13,14]是利用锈层稳定剂中Cu2+、Cr3+等离子具有加速修复锈层内部裂缝等瑕疵，促进腐蚀产物向稳定程度更高、保护效果更优异的物相转变作用，使耐候钢表面快速生成一层致密锈层或转化层，但一步法处理液中需含Fe2O3、Fe3O4等诱导剂，对于其具体含量的选择也需要进一步探索.两步法[15]原理则是先对耐候钢进行磷化处理，达到抑制Fe3+的流出、避免锈液流挂，后施涂B-Si复合膜阻止外部腐蚀性介质侵蚀钢表面，但该制备工艺复杂且需要在120℃固化.多步法[16,17]经过多次变换预处理条件，使耐候钢表面形成一层均匀而致密的化学转化层，但形成稳定锈层所需周期较长，且对操作人员素质要求较高.近年来，又出现了对上述二步法进行改进的快速成锈+稳定化处理技术，即第一步在耐候钢表面生成化学转化层，第二步通过稳定剂促进α-FeOOH生成使锈层致密稳定，到目前为止，还没有系统的锈层演变规律方面的文献报道. ...
... 另外，钢结构经热轧处理后表面会覆盖一层氧化铁皮，目前所报道的耐候钢表面稳定化处理技术都是作用在耐候钢光洁表面上，即通过打磨、喷丸等方法去除了钢表面的热轧氧化皮、锈层等，增加了工序，导致成本上升，极大地限制了耐候钢锈层快速稳定化技术的应用[1,13~17].因此，锈层稳定化处理过程中，耐候钢表面热轧氧化皮是否需要去除成为困扰企业大批量应用该技术的关键问题.另外，目前关于锈层稳定化处理技术研究对象大部分都是裸露耐候钢，鲜有涉及到带氧化皮试样稳定化锈层演变规律及机理方面的文献报道. ...
耐候钢新型表面锈层稳定剂处理及其耐3.5%NaCl溶液周浸腐蚀性能
3
2017
... 国外耐候钢锈层稳定化处理技术[12]，如氧化物涂膜处理、耐候性涂膜处理、带锈涂层N处理、新型表面处理技术等，均已应用于实际工程.而我国关于该技术起步较晚，目前主要有一步法[13,14]、两步法[15]和多步法[16,17]快速稳定化技术.一步法[13,14]是利用锈层稳定剂中Cu2+、Cr3+等离子具有加速修复锈层内部裂缝等瑕疵，促进腐蚀产物向稳定程度更高、保护效果更优异的物相转变作用，使耐候钢表面快速生成一层致密锈层或转化层，但一步法处理液中需含Fe2O3、Fe3O4等诱导剂，对于其具体含量的选择也需要进一步探索.两步法[15]原理则是先对耐候钢进行磷化处理，达到抑制Fe3+的流出、避免锈液流挂，后施涂B-Si复合膜阻止外部腐蚀性介质侵蚀钢表面，但该制备工艺复杂且需要在120℃固化.多步法[16,17]经过多次变换预处理条件，使耐候钢表面形成一层均匀而致密的化学转化层，但形成稳定锈层所需周期较长，且对操作人员素质要求较高.近年来，又出现了对上述二步法进行改进的快速成锈+稳定化处理技术，即第一步在耐候钢表面生成化学转化层，第二步通过稳定剂促进α-FeOOH生成使锈层致密稳定，到目前为止，还没有系统的锈层演变规律方面的文献报道. ...
... [13,14]是利用锈层稳定剂中Cu2+、Cr3+等离子具有加速修复锈层内部裂缝等瑕疵，促进腐蚀产物向稳定程度更高、保护效果更优异的物相转变作用，使耐候钢表面快速生成一层致密锈层或转化层，但一步法处理液中需含Fe2O3、Fe3O4等诱导剂，对于其具体含量的选择也需要进一步探索.两步法[15]原理则是先对耐候钢进行磷化处理，达到抑制Fe3+的流出、避免锈液流挂，后施涂B-Si复合膜阻止外部腐蚀性介质侵蚀钢表面，但该制备工艺复杂且需要在120℃固化.多步法[16,17]经过多次变换预处理条件，使耐候钢表面形成一层均匀而致密的化学转化层，但形成稳定锈层所需周期较长，且对操作人员素质要求较高.近年来，又出现了对上述二步法进行改进的快速成锈+稳定化处理技术，即第一步在耐候钢表面生成化学转化层，第二步通过稳定剂促进α-FeOOH生成使锈层致密稳定，到目前为止，还没有系统的锈层演变规律方面的文献报道. ...
... 另外，钢结构经热轧处理后表面会覆盖一层氧化铁皮，目前所报道的耐候钢表面稳定化处理技术都是作用在耐候钢光洁表面上，即通过打磨、喷丸等方法去除了钢表面的热轧氧化皮、锈层等，增加了工序，导致成本上升，极大地限制了耐候钢锈层快速稳定化技术的应用[1,13~17].因此，锈层稳定化处理过程中，耐候钢表面热轧氧化皮是否需要去除成为困扰企业大批量应用该技术的关键问题.另外，目前关于锈层稳定化处理技术研究对象大部分都是裸露耐候钢，鲜有涉及到带氧化皮试样稳定化锈层演变规律及机理方面的文献报道. ...
Study on stabilization of rust layer on weathering steel surface and treatment fluid
2
2019
... 国外耐候钢锈层稳定化处理技术[12]，如氧化物涂膜处理、耐候性涂膜处理、带锈涂层N处理、新型表面处理技术等，均已应用于实际工程.而我国关于该技术起步较晚，目前主要有一步法[13,14]、两步法[15]和多步法[16,17]快速稳定化技术.一步法[13,14]是利用锈层稳定剂中Cu2+、Cr3+等离子具有加速修复锈层内部裂缝等瑕疵，促进腐蚀产物向稳定程度更高、保护效果更优异的物相转变作用，使耐候钢表面快速生成一层致密锈层或转化层，但一步法处理液中需含Fe2O3、Fe3O4等诱导剂，对于其具体含量的选择也需要进一步探索.两步法[15]原理则是先对耐候钢进行磷化处理，达到抑制Fe3+的流出、避免锈液流挂，后施涂B-Si复合膜阻止外部腐蚀性介质侵蚀钢表面，但该制备工艺复杂且需要在120℃固化.多步法[16,17]经过多次变换预处理条件，使耐候钢表面形成一层均匀而致密的化学转化层，但形成稳定锈层所需周期较长，且对操作人员素质要求较高.近年来，又出现了对上述二步法进行改进的快速成锈+稳定化处理技术，即第一步在耐候钢表面生成化学转化层，第二步通过稳定剂促进α-FeOOH生成使锈层致密稳定，到目前为止，还没有系统的锈层演变规律方面的文献报道. ...
... ,14]是利用锈层稳定剂中Cu2+、Cr3+等离子具有加速修复锈层内部裂缝等瑕疵，促进腐蚀产物向稳定程度更高、保护效果更优异的物相转变作用，使耐候钢表面快速生成一层致密锈层或转化层，但一步法处理液中需含Fe2O3、Fe3O4等诱导剂，对于其具体含量的选择也需要进一步探索.两步法[15]原理则是先对耐候钢进行磷化处理，达到抑制Fe3+的流出、避免锈液流挂，后施涂B-Si复合膜阻止外部腐蚀性介质侵蚀钢表面，但该制备工艺复杂且需要在120℃固化.多步法[16,17]经过多次变换预处理条件，使耐候钢表面形成一层均匀而致密的化学转化层，但形成稳定锈层所需周期较长，且对操作人员素质要求较高.近年来，又出现了对上述二步法进行改进的快速成锈+稳定化处理技术，即第一步在耐候钢表面生成化学转化层，第二步通过稳定剂促进α-FeOOH生成使锈层致密稳定，到目前为止，还没有系统的锈层演变规律方面的文献报道. ...
耐候钢表面锈层稳定化及处理液的研究
2
2019
... 国外耐候钢锈层稳定化处理技术[12]，如氧化物涂膜处理、耐候性涂膜处理、带锈涂层N处理、新型表面处理技术等，均已应用于实际工程.而我国关于该技术起步较晚，目前主要有一步法[13,14]、两步法[15]和多步法[16,17]快速稳定化技术.一步法[13,14]是利用锈层稳定剂中Cu2+、Cr3+等离子具有加速修复锈层内部裂缝等瑕疵，促进腐蚀产物向稳定程度更高、保护效果更优异的物相转变作用，使耐候钢表面快速生成一层致密锈层或转化层，但一步法处理液中需含Fe2O3、Fe3O4等诱导剂，对于其具体含量的选择也需要进一步探索.两步法[15]原理则是先对耐候钢进行磷化处理，达到抑制Fe3+的流出、避免锈液流挂，后施涂B-Si复合膜阻止外部腐蚀性介质侵蚀钢表面，但该制备工艺复杂且需要在120℃固化.多步法[16,17]经过多次变换预处理条件，使耐候钢表面形成一层均匀而致密的化学转化层，但形成稳定锈层所需周期较长，且对操作人员素质要求较高.近年来，又出现了对上述二步法进行改进的快速成锈+稳定化处理技术，即第一步在耐候钢表面生成化学转化层，第二步通过稳定剂促进α-FeOOH生成使锈层致密稳定，到目前为止，还没有系统的锈层演变规律方面的文献报道. ...
... ,14]是利用锈层稳定剂中Cu2+、Cr3+等离子具有加速修复锈层内部裂缝等瑕疵，促进腐蚀产物向稳定程度更高、保护效果更优异的物相转变作用，使耐候钢表面快速生成一层致密锈层或转化层，但一步法处理液中需含Fe2O3、Fe3O4等诱导剂，对于其具体含量的选择也需要进一步探索.两步法[15]原理则是先对耐候钢进行磷化处理，达到抑制Fe3+的流出、避免锈液流挂，后施涂B-Si复合膜阻止外部腐蚀性介质侵蚀钢表面，但该制备工艺复杂且需要在120℃固化.多步法[16,17]经过多次变换预处理条件，使耐候钢表面形成一层均匀而致密的化学转化层，但形成稳定锈层所需周期较长，且对操作人员素质要求较高.近年来，又出现了对上述二步法进行改进的快速成锈+稳定化处理技术，即第一步在耐候钢表面生成化学转化层，第二步通过稳定剂促进α-FeOOH生成使锈层致密稳定，到目前为止，还没有系统的锈层演变规律方面的文献报道. ...
A new coating stabilizing surface rust of weathering steel
2
2004
... 国外耐候钢锈层稳定化处理技术[12]，如氧化物涂膜处理、耐候性涂膜处理、带锈涂层N处理、新型表面处理技术等，均已应用于实际工程.而我国关于该技术起步较晚，目前主要有一步法[13,14]、两步法[15]和多步法[16,17]快速稳定化技术.一步法[13,14]是利用锈层稳定剂中Cu2+、Cr3+等离子具有加速修复锈层内部裂缝等瑕疵，促进腐蚀产物向稳定程度更高、保护效果更优异的物相转变作用，使耐候钢表面快速生成一层致密锈层或转化层，但一步法处理液中需含Fe2O3、Fe3O4等诱导剂，对于其具体含量的选择也需要进一步探索.两步法[15]原理则是先对耐候钢进行磷化处理，达到抑制Fe3+的流出、避免锈液流挂，后施涂B-Si复合膜阻止外部腐蚀性介质侵蚀钢表面，但该制备工艺复杂且需要在120℃固化.多步法[16,17]经过多次变换预处理条件，使耐候钢表面形成一层均匀而致密的化学转化层，但形成稳定锈层所需周期较长，且对操作人员素质要求较高.近年来，又出现了对上述二步法进行改进的快速成锈+稳定化处理技术，即第一步在耐候钢表面生成化学转化层，第二步通过稳定剂促进α-FeOOH生成使锈层致密稳定，到目前为止，还没有系统的锈层演变规律方面的文献报道. ...
... [15]原理则是先对耐候钢进行磷化处理，达到抑制Fe3+的流出、避免锈液流挂，后施涂B-Si复合膜阻止外部腐蚀性介质侵蚀钢表面，但该制备工艺复杂且需要在120℃固化.多步法[16,17]经过多次变换预处理条件，使耐候钢表面形成一层均匀而致密的化学转化层，但形成稳定锈层所需周期较长，且对操作人员素质要求较高.近年来，又出现了对上述二步法进行改进的快速成锈+稳定化处理技术，即第一步在耐候钢表面生成化学转化层，第二步通过稳定剂促进α-FeOOH生成使锈层致密稳定，到目前为止，还没有系统的锈层演变规律方面的文献报道. ...
耐候钢表面锈层稳定化处理用新型涂层研究
2
2004
... 国外耐候钢锈层稳定化处理技术[12]，如氧化物涂膜处理、耐候性涂膜处理、带锈涂层N处理、新型表面处理技术等，均已应用于实际工程.而我国关于该技术起步较晚，目前主要有一步法[13,14]、两步法[15]和多步法[16,17]快速稳定化技术.一步法[13,14]是利用锈层稳定剂中Cu2+、Cr3+等离子具有加速修复锈层内部裂缝等瑕疵，促进腐蚀产物向稳定程度更高、保护效果更优异的物相转变作用，使耐候钢表面快速生成一层致密锈层或转化层，但一步法处理液中需含Fe2O3、Fe3O4等诱导剂，对于其具体含量的选择也需要进一步探索.两步法[15]原理则是先对耐候钢进行磷化处理，达到抑制Fe3+的流出、避免锈液流挂，后施涂B-Si复合膜阻止外部腐蚀性介质侵蚀钢表面，但该制备工艺复杂且需要在120℃固化.多步法[16,17]经过多次变换预处理条件，使耐候钢表面形成一层均匀而致密的化学转化层，但形成稳定锈层所需周期较长，且对操作人员素质要求较高.近年来，又出现了对上述二步法进行改进的快速成锈+稳定化处理技术，即第一步在耐候钢表面生成化学转化层，第二步通过稳定剂促进α-FeOOH生成使锈层致密稳定，到目前为止，还没有系统的锈层演变规律方面的文献报道. ...
... [15]原理则是先对耐候钢进行磷化处理，达到抑制Fe3+的流出、避免锈液流挂，后施涂B-Si复合膜阻止外部腐蚀性介质侵蚀钢表面，但该制备工艺复杂且需要在120℃固化.多步法[16,17]经过多次变换预处理条件，使耐候钢表面形成一层均匀而致密的化学转化层，但形成稳定锈层所需周期较长，且对操作人员素质要求较高.近年来，又出现了对上述二步法进行改进的快速成锈+稳定化处理技术，即第一步在耐候钢表面生成化学转化层，第二步通过稳定剂促进α-FeOOH生成使锈层致密稳定，到目前为止，还没有系统的锈层演变规律方面的文献报道. ...
Corrosion behavior of low-alloy weathering steel in cyclically alternate corrosion environment
2
2013
... 国外耐候钢锈层稳定化处理技术[12]，如氧化物涂膜处理、耐候性涂膜处理、带锈涂层N处理、新型表面处理技术等，均已应用于实际工程.而我国关于该技术起步较晚，目前主要有一步法[13,14]、两步法[15]和多步法[16,17]快速稳定化技术.一步法[13,14]是利用锈层稳定剂中Cu2+、Cr3+等离子具有加速修复锈层内部裂缝等瑕疵，促进腐蚀产物向稳定程度更高、保护效果更优异的物相转变作用，使耐候钢表面快速生成一层致密锈层或转化层，但一步法处理液中需含Fe2O3、Fe3O4等诱导剂，对于其具体含量的选择也需要进一步探索.两步法[15]原理则是先对耐候钢进行磷化处理，达到抑制Fe3+的流出、避免锈液流挂，后施涂B-Si复合膜阻止外部腐蚀性介质侵蚀钢表面，但该制备工艺复杂且需要在120℃固化.多步法[16,17]经过多次变换预处理条件，使耐候钢表面形成一层均匀而致密的化学转化层，但形成稳定锈层所需周期较长，且对操作人员素质要求较高.近年来，又出现了对上述二步法进行改进的快速成锈+稳定化处理技术，即第一步在耐候钢表面生成化学转化层，第二步通过稳定剂促进α-FeOOH生成使锈层致密稳定，到目前为止，还没有系统的锈层演变规律方面的文献报道. ...
... [16,17]经过多次变换预处理条件，使耐候钢表面形成一层均匀而致密的化学转化层，但形成稳定锈层所需周期较长，且对操作人员素质要求较高.近年来，又出现了对上述二步法进行改进的快速成锈+稳定化处理技术，即第一步在耐候钢表面生成化学转化层，第二步通过稳定剂促进α-FeOOH生成使锈层致密稳定，到目前为止，还没有系统的锈层演变规律方面的文献报道. ...
低合金耐候钢在周期性交替条件下的腐蚀行为
2
2013
... 国外耐候钢锈层稳定化处理技术[12]，如氧化物涂膜处理、耐候性涂膜处理、带锈涂层N处理、新型表面处理技术等，均已应用于实际工程.而我国关于该技术起步较晚，目前主要有一步法[13,14]、两步法[15]和多步法[16,17]快速稳定化技术.一步法[13,14]是利用锈层稳定剂中Cu2+、Cr3+等离子具有加速修复锈层内部裂缝等瑕疵，促进腐蚀产物向稳定程度更高、保护效果更优异的物相转变作用，使耐候钢表面快速生成一层致密锈层或转化层，但一步法处理液中需含Fe2O3、Fe3O4等诱导剂，对于其具体含量的选择也需要进一步探索.两步法[15]原理则是先对耐候钢进行磷化处理，达到抑制Fe3+的流出、避免锈液流挂，后施涂B-Si复合膜阻止外部腐蚀性介质侵蚀钢表面，但该制备工艺复杂且需要在120℃固化.多步法[16,17]经过多次变换预处理条件，使耐候钢表面形成一层均匀而致密的化学转化层，但形成稳定锈层所需周期较长，且对操作人员素质要求较高.近年来，又出现了对上述二步法进行改进的快速成锈+稳定化处理技术，即第一步在耐候钢表面生成化学转化层，第二步通过稳定剂促进α-FeOOH生成使锈层致密稳定，到目前为止，还没有系统的锈层演变规律方面的文献报道. ...
... [16,17]经过多次变换预处理条件，使耐候钢表面形成一层均匀而致密的化学转化层，但形成稳定锈层所需周期较长，且对操作人员素质要求较高.近年来，又出现了对上述二步法进行改进的快速成锈+稳定化处理技术，即第一步在耐候钢表面生成化学转化层，第二步通过稳定剂促进α-FeOOH生成使锈层致密稳定，到目前为止，还没有系统的锈层演变规律方面的文献报道. ...
Influence of surface pre-treatment on corrosion behavior of weathering steel
3
2015
... 国外耐候钢锈层稳定化处理技术[12]，如氧化物涂膜处理、耐候性涂膜处理、带锈涂层N处理、新型表面处理技术等，均已应用于实际工程.而我国关于该技术起步较晚，目前主要有一步法[13,14]、两步法[15]和多步法[16,17]快速稳定化技术.一步法[13,14]是利用锈层稳定剂中Cu2+、Cr3+等离子具有加速修复锈层内部裂缝等瑕疵，促进腐蚀产物向稳定程度更高、保护效果更优异的物相转变作用，使耐候钢表面快速生成一层致密锈层或转化层，但一步法处理液中需含Fe2O3、Fe3O4等诱导剂，对于其具体含量的选择也需要进一步探索.两步法[15]原理则是先对耐候钢进行磷化处理，达到抑制Fe3+的流出、避免锈液流挂，后施涂B-Si复合膜阻止外部腐蚀性介质侵蚀钢表面，但该制备工艺复杂且需要在120℃固化.多步法[16,17]经过多次变换预处理条件，使耐候钢表面形成一层均匀而致密的化学转化层，但形成稳定锈层所需周期较长，且对操作人员素质要求较高.近年来，又出现了对上述二步法进行改进的快速成锈+稳定化处理技术，即第一步在耐候钢表面生成化学转化层，第二步通过稳定剂促进α-FeOOH生成使锈层致密稳定，到目前为止，还没有系统的锈层演变规律方面的文献报道. ...
... ,17]经过多次变换预处理条件，使耐候钢表面形成一层均匀而致密的化学转化层，但形成稳定锈层所需周期较长，且对操作人员素质要求较高.近年来，又出现了对上述二步法进行改进的快速成锈+稳定化处理技术，即第一步在耐候钢表面生成化学转化层，第二步通过稳定剂促进α-FeOOH生成使锈层致密稳定，到目前为止，还没有系统的锈层演变规律方面的文献报道. ...
... 另外，钢结构经热轧处理后表面会覆盖一层氧化铁皮，目前所报道的耐候钢表面稳定化处理技术都是作用在耐候钢光洁表面上，即通过打磨、喷丸等方法去除了钢表面的热轧氧化皮、锈层等，增加了工序，导致成本上升，极大地限制了耐候钢锈层快速稳定化技术的应用[1,13~17].因此，锈层稳定化处理过程中，耐候钢表面热轧氧化皮是否需要去除成为困扰企业大批量应用该技术的关键问题.另外，目前关于锈层稳定化处理技术研究对象大部分都是裸露耐候钢，鲜有涉及到带氧化皮试样稳定化锈层演变规律及机理方面的文献报道. ...
耐候钢表面预处理对其腐蚀行为的影响
3
2015
... 国外耐候钢锈层稳定化处理技术[12]，如氧化物涂膜处理、耐候性涂膜处理、带锈涂层N处理、新型表面处理技术等，均已应用于实际工程.而我国关于该技术起步较晚，目前主要有一步法[13,14]、两步法[15]和多步法[16,17]快速稳定化技术.一步法[13,14]是利用锈层稳定剂中Cu2+、Cr3+等离子具有加速修复锈层内部裂缝等瑕疵，促进腐蚀产物向稳定程度更高、保护效果更优异的物相转变作用，使耐候钢表面快速生成一层致密锈层或转化层，但一步法处理液中需含Fe2O3、Fe3O4等诱导剂，对于其具体含量的选择也需要进一步探索.两步法[15]原理则是先对耐候钢进行磷化处理，达到抑制Fe3+的流出、避免锈液流挂，后施涂B-Si复合膜阻止外部腐蚀性介质侵蚀钢表面，但该制备工艺复杂且需要在120℃固化.多步法[16,17]经过多次变换预处理条件，使耐候钢表面形成一层均匀而致密的化学转化层，但形成稳定锈层所需周期较长，且对操作人员素质要求较高.近年来，又出现了对上述二步法进行改进的快速成锈+稳定化处理技术，即第一步在耐候钢表面生成化学转化层，第二步通过稳定剂促进α-FeOOH生成使锈层致密稳定，到目前为止，还没有系统的锈层演变规律方面的文献报道. ...
... ,17]经过多次变换预处理条件，使耐候钢表面形成一层均匀而致密的化学转化层，但形成稳定锈层所需周期较长，且对操作人员素质要求较高.近年来，又出现了对上述二步法进行改进的快速成锈+稳定化处理技术，即第一步在耐候钢表面生成化学转化层，第二步通过稳定剂促进α-FeOOH生成使锈层致密稳定，到目前为止，还没有系统的锈层演变规律方面的文献报道. ...
... 另外，钢结构经热轧处理后表面会覆盖一层氧化铁皮，目前所报道的耐候钢表面稳定化处理技术都是作用在耐候钢光洁表面上，即通过打磨、喷丸等方法去除了钢表面的热轧氧化皮、锈层等，增加了工序，导致成本上升，极大地限制了耐候钢锈层快速稳定化技术的应用[1,13~17].因此，锈层稳定化处理过程中，耐候钢表面热轧氧化皮是否需要去除成为困扰企业大批量应用该技术的关键问题.另外，目前关于锈层稳定化处理技术研究对象大部分都是裸露耐候钢，鲜有涉及到带氧化皮试样稳定化锈层演变规律及机理方面的文献报道. ...
Corrosion mechanism of Sn/Sb-microalloyed 420MPa low-alloy steels in polluted marine atmosphere
1
2021
... 大气暴晒试验在湖北省武汉市(北纬30º37'，东经114º26')，该地区属亚热带湿润季风气候.试样按照GB/T 14162-2008标准，固定于试验架上，正面朝向正南方向，且与水平方向成45度的倾角.取样周期为60 d和2 a，分别观察分析表面锈层状态[18]. ...
锡和锑对污染海洋大气中420MPa低合金钢腐蚀的影响机理研究
1
2021
... 大气暴晒试验在湖北省武汉市(北纬30º37'，东经114º26')，该地区属亚热带湿润季风气候.试样按照GB/T 14162-2008标准，固定于试验架上，正面朝向正南方向，且与水平方向成45度的倾角.取样周期为60 d和2 a，分别观察分析表面锈层状态[18]. ...
Effect of deformation and oxygen content on FeO eutectoid reaction of oxide scale on high strength steel surface
1
2022

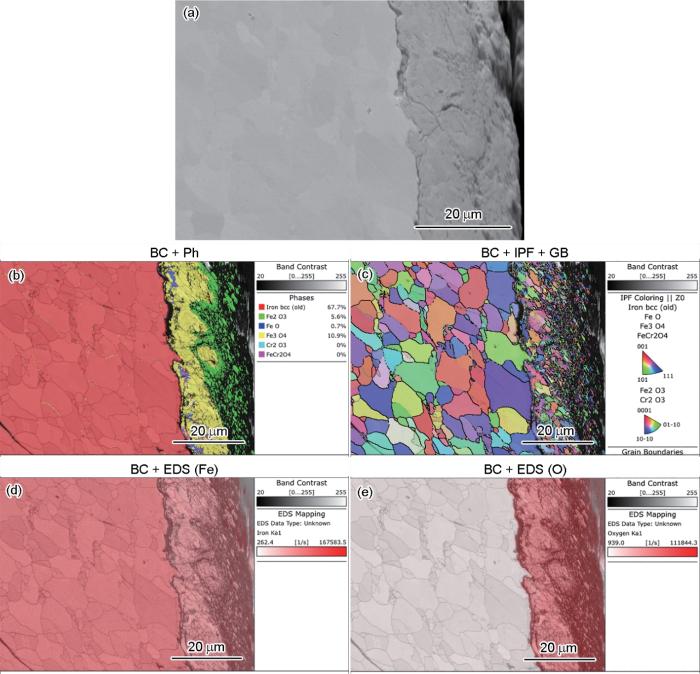

... 为确定氧化皮物相组成，对其进行EBSD分析，结果如图3所示.可以看出氧化皮主要是由Fe3O4 + Fe2O3 + 少量FeO及FeCr2O4相混合组成，其中Fe2O3主要分布在氧化皮外侧，Fe3O4则主要分布在内侧(图3b).Fe3O4和FeO层相邻晶粒取向相同，其原因在于Fe3O4和FeO层邻近部位Fe3O4与FeO在同一晶粒中一样，FeO取向由Fe3O4中晶粒决定[19]. ...
形变及氧含量对高强钢表面氧化铁皮层FeO共析反应的影响
1
2022
... 为确定氧化皮物相组成，对其进行EBSD分析，结果如图3所示.可以看出氧化皮主要是由Fe3O4 + Fe2O3 + 少量FeO及FeCr2O4相混合组成，其中Fe2O3主要分布在氧化皮外侧，Fe3O4则主要分布在内侧(图3b).Fe3O4和FeO层相邻晶粒取向相同，其原因在于Fe3O4和FeO层邻近部位Fe3O4与FeO在同一晶粒中一样，FeO取向由Fe3O4中晶粒决定[19]. ...
Five-year atmospheric corrosion of Cu, Cr and Ni weathering steels in a wide range of environments
2
2018

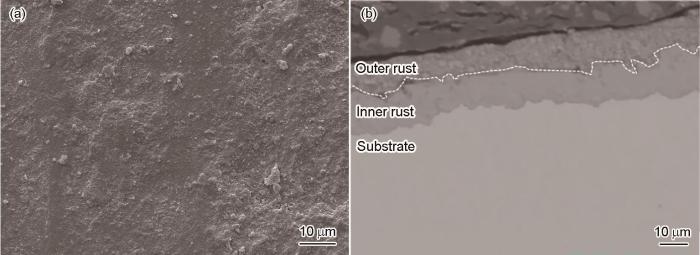

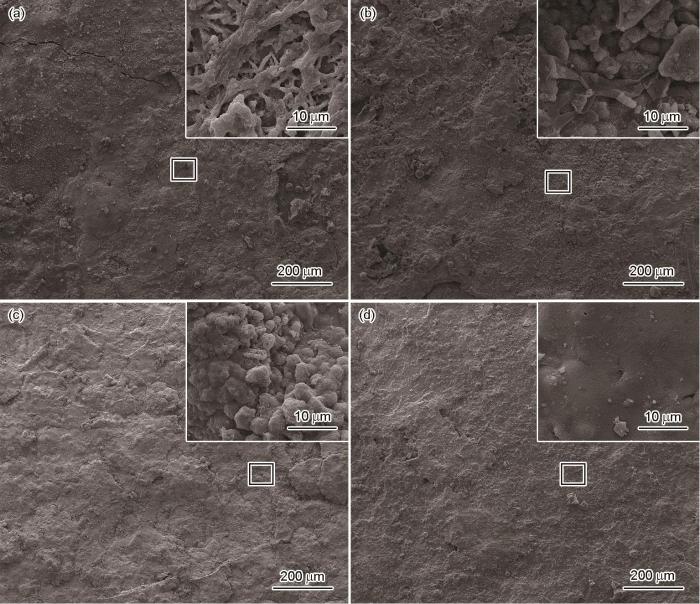

... 由图4可看出，Q345qDNH裸钢只成锈试样锈层表面十分平整，局部放大后可见片状晶体聚集在一起形成枝杈，且枝杈与枝杈之间以及缝隙内都充满了片状或者颗粒状的物质(图4a)；稳定化处理后，试样表面有一些褶皱和少量锈粒，局部放大后可见平整台面周围有大量棉球状α-FeOOH团簇，其间有少许孔洞[20](图4b)；暴晒60 d后，试样表面较为平整均匀，伴有大量微裂纹，放大可见局部锈层致密，晶体颗粒团聚在一起，其间有较大孔洞(图4c)；随着暴晒时间延长至2 a，试样表面更加均匀，仍可观察到少许微裂纹，局部放大可见形状不规则块状锈疤附着，同时还有孔洞和较长裂纹(图4d). ...
... 对带氧化皮试样只成锈处理，试样表面较为平整，伴有少量锈粒和裂纹，局部放大可见片状团聚腐蚀产物和孔洞(图5a)；稳定化处理后，试样表面平整，局部放大可见大量团簇状棉球类α-FeOOH[20]和少量皮衣类物质(图5b).暴晒60 d后，试样表面锈层均匀细密，局部放大后可见大量晶体团聚成簇，表面较光滑(图5c)；暴晒2 a后，试样表面平整均匀，局部放大锈层紧凑光滑且致密(图5d). ...
Long-term monitoring of atmospheric corrosion at weathering steel bridges by an electrochemical impedance method
2
2014

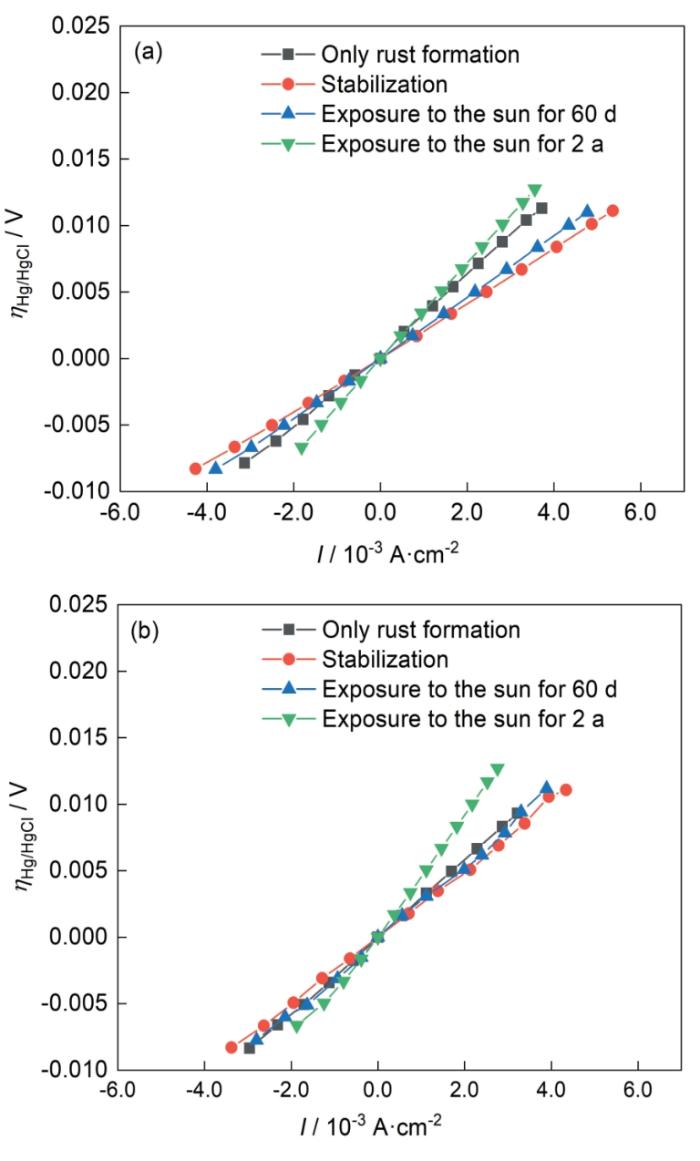

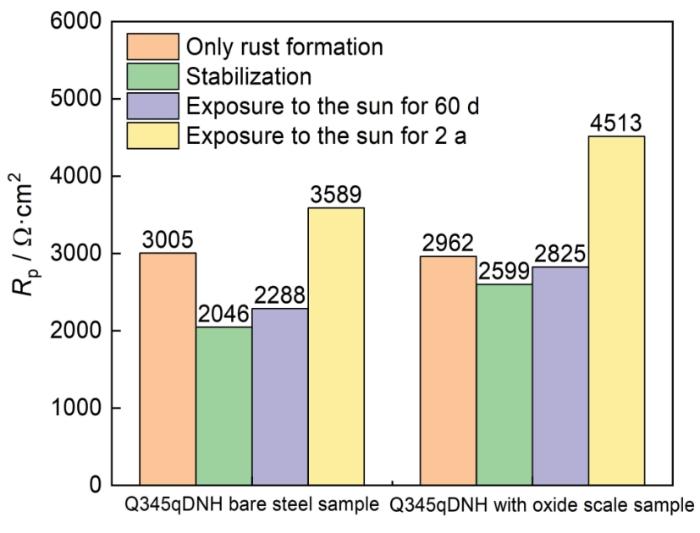

... 图10给出不同表面处理和暴晒时间Q345qDNH裸钢和带氧化皮试样在0.01 mol/L NaHSO3溶液中线性极化曲线.一般认为，超电势η与电流密度I呈线性关系，此直线的斜率即为线性极化电阻Rp，Rp值可以在一定程度上反映金属腐蚀速率的快慢，Rp值越大金属腐蚀速率越小；反之，Rp值越小金属腐蚀速率越大[21].通过拟合得到的线性极化电阻Rp结果见图11.可以看出，在只成锈→稳定化处理→暴晒60 d→暴晒2 a过程中，Q345qDNH裸钢和带氧化皮试样Rp变化规律基本一致，均先降低后增加，表明在整个腐蚀过程中，试样的腐蚀速率先增大后逐渐减小，且裸钢试样的腐蚀速率在只成锈状态下小于带氧化皮试样的，但后续稳定化处理及暴晒过程中，均大于带氧化皮试样的. ...

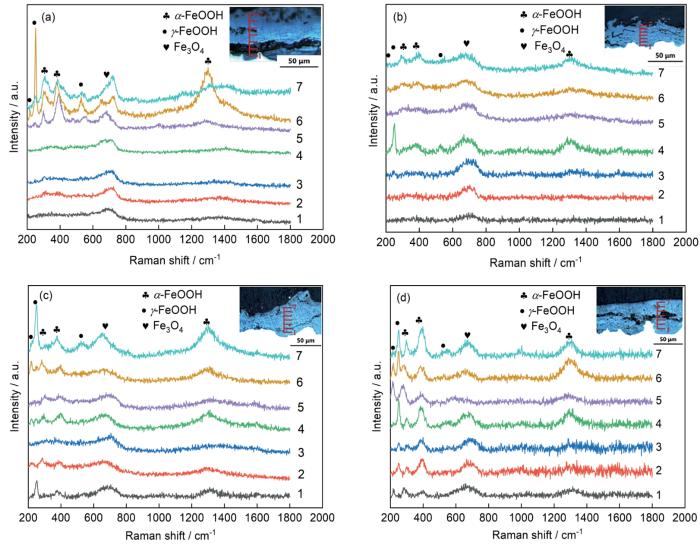

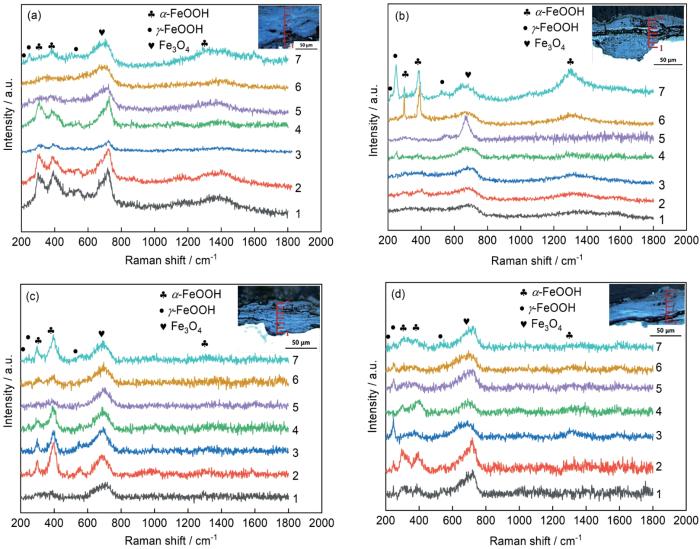

... 在本研究中Q345qDNH耐候钢采用两步法进行锈层快速稳定化处理.图12给出了模拟工业大气环境[21~24]中Q345qDNH裸钢(图12a)和带氧化皮(图12b)试样快速稳定化锈层形成示意图.可以看出，无论是裸钢还是带氧化皮试样，不同表面处理和暴晒时间Q345qDNH耐候钢形成的锈层成分均主要为α-FeOOH、γ-FeOOH和Fe3O4(图8和9).对于裸钢试样，在只成锈阶段成锈剂与钢基体快速反应，外锈层生成较多的γ-FeOOH，锈层整体较厚，由于成锈剂中含有Cu、Cr等合金元素，锈层中部形成了均匀致密的化学转化层，该转化层有Cu、Cr、Si富集或是聚集(图6a)；稳定化处理阶段，稳定剂加快钢基体表面的锈向α-FeOOH转变，锈层变薄，但致密性增加(图6b)；在后续的大气暴晒过程中，锈层中合金元素富集更加明显，除Cr的形核细化作用[25]外，Cu还可以阻碍晶粒长大[26]，促进锈层进一步稳定、致密.另外，由于O2的扩散受外锈层的阻挡，越靠近基体的锈层越难以向α-FeOOH转变，因此，无论是裸钢还是带氧化皮试样，α-FeOOH的生成均是由外至内发展，与常规耐候钢锈层中α-FeOOH先由内锈层生成的演变规律不同[1,4~9]. ...
Study on effect of Si element on corrosion mechanism and atmospheric corrosion of 690MPa grade bridge steel
1
2020
... 当Q345qDNH耐候钢表面有热轧氧化皮存在时，在只成锈阶段，表面氧化皮层一方面阻挡成锈剂与基体反应，另一方面，本身被溶解使得锈层变薄.同时，成锈剂中Cu2+、Cr3+等离子会与氧化皮中的Fe3O4反应，生成CuFe2O4和Cr2Fe2O4，形成不连续的中间转化层，且锈层厚度小于Q345qDNH裸钢试样，导致其合金元素Cu、Cr、Si富集弱于Q345qDNH裸钢试样，锈层表面平整度和致密度均劣于Q345qDNH裸钢试样(图7a)，也因此表现出比裸钢试样更差的耐蚀性.稳定化处理和后续的大气暴晒阶段，由于热轧氧化皮主要成分为Fe3O4和Fe2O3，试样表面致密且与基体结合紧密(图2b)，Fe3O4可以与O2、H2O反应生成α-FeOOH，因此，热轧氧化皮中的Fe3O4能进一步促进锈层中α-FeOOH的形成，使锈层致密稳定，又因内锈层中主要成分为Fe3O4，故与Q345qDNH裸钢试样相同，均呈现出α-FeOOH由外向内生成的现象.另外，由于Q345qDNH带氧化皮试样锈层中Cu、Cr富集更加明显，进一步促进致密稳定相α-FeOOH的形成[22,23]，锈层表面平整度和致密度明显优于Q345qDNH裸钢试样，锈层保护因子也更大(图8和9)，表现出更好的快速稳定化处理效果和更优异的耐腐蚀性能(图10和11).综合考虑，建议耐候钢两步法快速锈层稳定化技术在实际应用时无需特意去除其表面热轧氧化皮，既可减少生产工序又能节省成本. ...
Si元素对690MPa级桥梁钢耐蚀性作用机理及大气腐蚀行为研究
1
2020
... 当Q345qDNH耐候钢表面有热轧氧化皮存在时，在只成锈阶段，表面氧化皮层一方面阻挡成锈剂与基体反应，另一方面，本身被溶解使得锈层变薄.同时，成锈剂中Cu2+、Cr3+等离子会与氧化皮中的Fe3O4反应，生成CuFe2O4和Cr2Fe2O4，形成不连续的中间转化层，且锈层厚度小于Q345qDNH裸钢试样，导致其合金元素Cu、Cr、Si富集弱于Q345qDNH裸钢试样，锈层表面平整度和致密度均劣于Q345qDNH裸钢试样(图7a)，也因此表现出比裸钢试样更差的耐蚀性.稳定化处理和后续的大气暴晒阶段，由于热轧氧化皮主要成分为Fe3O4和Fe2O3，试样表面致密且与基体结合紧密(图2b)，Fe3O4可以与O2、H2O反应生成α-FeOOH，因此，热轧氧化皮中的Fe3O4能进一步促进锈层中α-FeOOH的形成，使锈层致密稳定，又因内锈层中主要成分为Fe3O4，故与Q345qDNH裸钢试样相同，均呈现出α-FeOOH由外向内生成的现象.另外，由于Q345qDNH带氧化皮试样锈层中Cu、Cr富集更加明显，进一步促进致密稳定相α-FeOOH的形成[22,23]，锈层表面平整度和致密度明显优于Q345qDNH裸钢试样，锈层保护因子也更大(图8和9)，表现出更好的快速稳定化处理效果和更优异的耐腐蚀性能(图10和11).综合考虑，建议耐候钢两步法快速锈层稳定化技术在实际应用时无需特意去除其表面热轧氧化皮，既可减少生产工序又能节省成本. ...
A study on corrosion behavior of Q345q bridge steel in typical atmospheric environment in northwest China
1
2019
... 当Q345qDNH耐候钢表面有热轧氧化皮存在时，在只成锈阶段，表面氧化皮层一方面阻挡成锈剂与基体反应，另一方面，本身被溶解使得锈层变薄.同时，成锈剂中Cu2+、Cr3+等离子会与氧化皮中的Fe3O4反应，生成CuFe2O4和Cr2Fe2O4，形成不连续的中间转化层，且锈层厚度小于Q345qDNH裸钢试样，导致其合金元素Cu、Cr、Si富集弱于Q345qDNH裸钢试样，锈层表面平整度和致密度均劣于Q345qDNH裸钢试样(图7a)，也因此表现出比裸钢试样更差的耐蚀性.稳定化处理和后续的大气暴晒阶段，由于热轧氧化皮主要成分为Fe3O4和Fe2O3，试样表面致密且与基体结合紧密(图2b)，Fe3O4可以与O2、H2O反应生成α-FeOOH，因此，热轧氧化皮中的Fe3O4能进一步促进锈层中α-FeOOH的形成，使锈层致密稳定，又因内锈层中主要成分为Fe3O4，故与Q345qDNH裸钢试样相同，均呈现出α-FeOOH由外向内生成的现象.另外，由于Q345qDNH带氧化皮试样锈层中Cu、Cr富集更加明显，进一步促进致密稳定相α-FeOOH的形成[22,23]，锈层表面平整度和致密度明显优于Q345qDNH裸钢试样，锈层保护因子也更大(图8和9)，表现出更好的快速稳定化处理效果和更优异的耐腐蚀性能(图10和11).综合考虑，建议耐候钢两步法快速锈层稳定化技术在实际应用时无需特意去除其表面热轧氧化皮，既可减少生产工序又能节省成本. ...
桥梁钢Q345q在西北典型大气环境中的腐蚀行为研究
1
2019
... 当Q345qDNH耐候钢表面有热轧氧化皮存在时，在只成锈阶段，表面氧化皮层一方面阻挡成锈剂与基体反应，另一方面，本身被溶解使得锈层变薄.同时，成锈剂中Cu2+、Cr3+等离子会与氧化皮中的Fe3O4反应，生成CuFe2O4和Cr2Fe2O4，形成不连续的中间转化层，且锈层厚度小于Q345qDNH裸钢试样，导致其合金元素Cu、Cr、Si富集弱于Q345qDNH裸钢试样，锈层表面平整度和致密度均劣于Q345qDNH裸钢试样(图7a)，也因此表现出比裸钢试样更差的耐蚀性.稳定化处理和后续的大气暴晒阶段，由于热轧氧化皮主要成分为Fe3O4和Fe2O3，试样表面致密且与基体结合紧密(图2b)，Fe3O4可以与O2、H2O反应生成α-FeOOH，因此，热轧氧化皮中的Fe3O4能进一步促进锈层中α-FeOOH的形成，使锈层致密稳定，又因内锈层中主要成分为Fe3O4，故与Q345qDNH裸钢试样相同，均呈现出α-FeOOH由外向内生成的现象.另外，由于Q345qDNH带氧化皮试样锈层中Cu、Cr富集更加明显，进一步促进致密稳定相α-FeOOH的形成[22,23]，锈层表面平整度和致密度明显优于Q345qDNH裸钢试样，锈层保护因子也更大(图8和9)，表现出更好的快速稳定化处理效果和更优异的耐腐蚀性能(图10和11).综合考虑，建议耐候钢两步法快速锈层稳定化技术在实际应用时无需特意去除其表面热轧氧化皮，既可减少生产工序又能节省成本. ...
Effect of silicon on the corrosion behaviour of 690 MPa weathering bridge steel in simulated industrial atmosphere
1
2022
... 在本研究中Q345qDNH耐候钢采用两步法进行锈层快速稳定化处理.图12给出了模拟工业大气环境[21~24]中Q345qDNH裸钢(图12a)和带氧化皮(图12b)试样快速稳定化锈层形成示意图.可以看出，无论是裸钢还是带氧化皮试样，不同表面处理和暴晒时间Q345qDNH耐候钢形成的锈层成分均主要为α-FeOOH、γ-FeOOH和Fe3O4(图8和9).对于裸钢试样，在只成锈阶段成锈剂与钢基体快速反应，外锈层生成较多的γ-FeOOH，锈层整体较厚，由于成锈剂中含有Cu、Cr等合金元素，锈层中部形成了均匀致密的化学转化层，该转化层有Cu、Cr、Si富集或是聚集(图6a)；稳定化处理阶段，稳定剂加快钢基体表面的锈向α-FeOOH转变，锈层变薄，但致密性增加(图6b)；在后续的大气暴晒过程中，锈层中合金元素富集更加明显，除Cr的形核细化作用[25]外，Cu还可以阻碍晶粒长大[26]，促进锈层进一步稳定、致密.另外，由于O2的扩散受外锈层的阻挡，越靠近基体的锈层越难以向α-FeOOH转变，因此，无论是裸钢还是带氧化皮试样，α-FeOOH的生成均是由外至内发展，与常规耐候钢锈层中α-FeOOH先由内锈层生成的演变规律不同[1,4~9]. ...
Fundamental understanding on the effect of Cr on corrosion resistance of weathering steel in simulated tropical marine atmosphere
1
2021
... 在本研究中Q345qDNH耐候钢采用两步法进行锈层快速稳定化处理.图12给出了模拟工业大气环境[21~24]中Q345qDNH裸钢(图12a)和带氧化皮(图12b)试样快速稳定化锈层形成示意图.可以看出，无论是裸钢还是带氧化皮试样，不同表面处理和暴晒时间Q345qDNH耐候钢形成的锈层成分均主要为α-FeOOH、γ-FeOOH和Fe3O4(图8和9).对于裸钢试样，在只成锈阶段成锈剂与钢基体快速反应，外锈层生成较多的γ-FeOOH，锈层整体较厚，由于成锈剂中含有Cu、Cr等合金元素，锈层中部形成了均匀致密的化学转化层，该转化层有Cu、Cr、Si富集或是聚集(图6a)；稳定化处理阶段，稳定剂加快钢基体表面的锈向α-FeOOH转变，锈层变薄，但致密性增加(图6b)；在后续的大气暴晒过程中，锈层中合金元素富集更加明显，除Cr的形核细化作用[25]外，Cu还可以阻碍晶粒长大[26]，促进锈层进一步稳定、致密.另外，由于O2的扩散受外锈层的阻挡，越靠近基体的锈层越难以向α-FeOOH转变，因此，无论是裸钢还是带氧化皮试样，α-FeOOH的生成均是由外至内发展，与常规耐候钢锈层中α-FeOOH先由内锈层生成的演变规律不同[1,4~9]. ...
Effect of Cr on high humid and warm marine atmospheric corrosion resistance of weathering steel
1
2017
... 在本研究中Q345qDNH耐候钢采用两步法进行锈层快速稳定化处理.图12给出了模拟工业大气环境[21~24]中Q345qDNH裸钢(图12a)和带氧化皮(图12b)试样快速稳定化锈层形成示意图.可以看出，无论是裸钢还是带氧化皮试样，不同表面处理和暴晒时间Q345qDNH耐候钢形成的锈层成分均主要为α-FeOOH、γ-FeOOH和Fe3O4(图8和9).对于裸钢试样，在只成锈阶段成锈剂与钢基体快速反应，外锈层生成较多的γ-FeOOH，锈层整体较厚，由于成锈剂中含有Cu、Cr等合金元素，锈层中部形成了均匀致密的化学转化层，该转化层有Cu、Cr、Si富集或是聚集(图6a)；稳定化处理阶段，稳定剂加快钢基体表面的锈向α-FeOOH转变，锈层变薄，但致密性增加(图6b)；在后续的大气暴晒过程中，锈层中合金元素富集更加明显，除Cr的形核细化作用[25]外，Cu还可以阻碍晶粒长大[26]，促进锈层进一步稳定、致密.另外，由于O2的扩散受外锈层的阻挡，越靠近基体的锈层越难以向α-FeOOH转变，因此，无论是裸钢还是带氧化皮试样，α-FeOOH的生成均是由外至内发展，与常规耐候钢锈层中α-FeOOH先由内锈层生成的演变规律不同[1,4~9]. ...
Cr对耐候钢在高湿热海洋大气环境下耐蚀性的影响规律
1
2017
... 在本研究中Q345qDNH耐候钢采用两步法进行锈层快速稳定化处理.图12给出了模拟工业大气环境[21~24]中Q345qDNH裸钢(图12a)和带氧化皮(图12b)试样快速稳定化锈层形成示意图.可以看出，无论是裸钢还是带氧化皮试样，不同表面处理和暴晒时间Q345qDNH耐候钢形成的锈层成分均主要为α-FeOOH、γ-FeOOH和Fe3O4(图8和9).对于裸钢试样，在只成锈阶段成锈剂与钢基体快速反应，外锈层生成较多的γ-FeOOH，锈层整体较厚，由于成锈剂中含有Cu、Cr等合金元素，锈层中部形成了均匀致密的化学转化层，该转化层有Cu、Cr、Si富集或是聚集(图6a)；稳定化处理阶段，稳定剂加快钢基体表面的锈向α-FeOOH转变，锈层变薄，但致密性增加(图6b)；在后续的大气暴晒过程中，锈层中合金元素富集更加明显，除Cr的形核细化作用[25]外，Cu还可以阻碍晶粒长大[26]，促进锈层进一步稳定、致密.另外，由于O2的扩散受外锈层的阻挡，越靠近基体的锈层越难以向α-FeOOH转变，因此，无论是裸钢还是带氧化皮试样，α-FeOOH的生成均是由外至内发展，与常规耐候钢锈层中α-FeOOH先由内锈层生成的演变规律不同[1,4~9]. ...
