Cleaning costs for European sheltered white painted steel and modern glass surfaces due to air pollution since the year 2000
1
2019
... 大气腐蚀是生活中最常见的一种腐蚀形式，在全球范围对基础设施、交通、能源和其他行业都产生巨大影响，并造成严重的经济损失[1].大气腐蚀的影响因素主要包括温度、相对湿度(RH)、露珠、雾、大气污染物等[2,3].升高温度和湿度会使大气中的水蒸汽和盐类增加，从而使空气中的污染物更容易在物体表面上形成，加剧了大气腐蚀.露珠、雾和大气污染物会在物体表面上形成水珠、雾滴和气溶胶等，从而增加了空气中水蒸汽和盐类的浓度，加剧了大气腐蚀.大气腐蚀是在金属表面一层薄液膜下自发进行的电化学反应.由于大气环境湿度和温度的日循环变化，液膜厚度交替增加和减少.液膜厚度的变化会给大气腐蚀过程带来许多影响，需要探究大气腐蚀的动态过程，并了解这一过程如何受到复杂环境参数的影响.因此准确、实时地监测并评价大气腐蚀过程对金属材料的选择和工程设计具有重要的指导意义. ...
Research progress on influencing factors and test methods of atmospheric corrosion of metals
1
2022
... 大气腐蚀是生活中最常见的一种腐蚀形式，在全球范围对基础设施、交通、能源和其他行业都产生巨大影响，并造成严重的经济损失[1].大气腐蚀的影响因素主要包括温度、相对湿度(RH)、露珠、雾、大气污染物等[2,3].升高温度和湿度会使大气中的水蒸汽和盐类增加，从而使空气中的污染物更容易在物体表面上形成，加剧了大气腐蚀.露珠、雾和大气污染物会在物体表面上形成水珠、雾滴和气溶胶等，从而增加了空气中水蒸汽和盐类的浓度，加剧了大气腐蚀.大气腐蚀是在金属表面一层薄液膜下自发进行的电化学反应.由于大气环境湿度和温度的日循环变化，液膜厚度交替增加和减少.液膜厚度的变化会给大气腐蚀过程带来许多影响，需要探究大气腐蚀的动态过程，并了解这一过程如何受到复杂环境参数的影响.因此准确、实时地监测并评价大气腐蚀过程对金属材料的选择和工程设计具有重要的指导意义. ...
金属大气腐蚀影响因素及实验方法研究综述
1
2022
... 大气腐蚀是生活中最常见的一种腐蚀形式，在全球范围对基础设施、交通、能源和其他行业都产生巨大影响，并造成严重的经济损失[1].大气腐蚀的影响因素主要包括温度、相对湿度(RH)、露珠、雾、大气污染物等[2,3].升高温度和湿度会使大气中的水蒸汽和盐类增加，从而使空气中的污染物更容易在物体表面上形成，加剧了大气腐蚀.露珠、雾和大气污染物会在物体表面上形成水珠、雾滴和气溶胶等，从而增加了空气中水蒸汽和盐类的浓度，加剧了大气腐蚀.大气腐蚀是在金属表面一层薄液膜下自发进行的电化学反应.由于大气环境湿度和温度的日循环变化，液膜厚度交替增加和减少.液膜厚度的变化会给大气腐蚀过程带来许多影响，需要探究大气腐蚀的动态过程，并了解这一过程如何受到复杂环境参数的影响.因此准确、实时地监测并评价大气腐蚀过程对金属材料的选择和工程设计具有重要的指导意义. ...
Research on key corrosion factors and synergistic mechanism of Q345 steel in South China Sea
1
2020
... 大气腐蚀是生活中最常见的一种腐蚀形式，在全球范围对基础设施、交通、能源和其他行业都产生巨大影响，并造成严重的经济损失[1].大气腐蚀的影响因素主要包括温度、相对湿度(RH)、露珠、雾、大气污染物等[2,3].升高温度和湿度会使大气中的水蒸汽和盐类增加，从而使空气中的污染物更容易在物体表面上形成，加剧了大气腐蚀.露珠、雾和大气污染物会在物体表面上形成水珠、雾滴和气溶胶等，从而增加了空气中水蒸汽和盐类的浓度，加剧了大气腐蚀.大气腐蚀是在金属表面一层薄液膜下自发进行的电化学反应.由于大气环境湿度和温度的日循环变化，液膜厚度交替增加和减少.液膜厚度的变化会给大气腐蚀过程带来许多影响，需要探究大气腐蚀的动态过程，并了解这一过程如何受到复杂环境参数的影响.因此准确、实时地监测并评价大气腐蚀过程对金属材料的选择和工程设计具有重要的指导意义. ...
Q345钢南海环境关键腐蚀因子及其协同作用机理研究
1
2020
... 大气腐蚀是生活中最常见的一种腐蚀形式，在全球范围对基础设施、交通、能源和其他行业都产生巨大影响，并造成严重的经济损失[1].大气腐蚀的影响因素主要包括温度、相对湿度(RH)、露珠、雾、大气污染物等[2,3].升高温度和湿度会使大气中的水蒸汽和盐类增加，从而使空气中的污染物更容易在物体表面上形成，加剧了大气腐蚀.露珠、雾和大气污染物会在物体表面上形成水珠、雾滴和气溶胶等，从而增加了空气中水蒸汽和盐类的浓度，加剧了大气腐蚀.大气腐蚀是在金属表面一层薄液膜下自发进行的电化学反应.由于大气环境湿度和温度的日循环变化，液膜厚度交替增加和减少.液膜厚度的变化会给大气腐蚀过程带来许多影响，需要探究大气腐蚀的动态过程，并了解这一过程如何受到复杂环境参数的影响.因此准确、实时地监测并评价大气腐蚀过程对金属材料的选择和工程设计具有重要的指导意义. ...
Research and application of atmospheric corrosion monitoring sensor
2
2021
... 目前，国内外对大气环境下金属材料的腐蚀特性和规律的研究，主要是通过户外大气暴露和实验室加速实验来进行[4,5].这些方法在某种程度上存在测试周期长、数据分散、易造成误差等问题，而且难以获得金属材料的腐蚀演化信息.因此，为了更好地研究大气环境下金属材料的腐蚀特性和规律，原电池型大气腐蚀监测(ACM)传感器作为一种新兴检测技术，已用于环境对金属的腐蚀影响的研究.ACM传感器还可以通过检测环境中空气中的温度、相对湿度以及金属表面上的离子浓度等参数，来评估金属的腐蚀状况.目前常用的ACM技术主要有电阻探针、电化学阻抗、电偶电流、石英电子微天平、电化学噪声及表面超声波技术等[6].Dravnieks等[7]和Freedman等[8]首次提出并改进了电阻探针监测技术.电阻探针技术可以在腐蚀比较严重的环境中使用，它适合于对均匀腐蚀进行监测，且使用寿命较长，可以进行长期监测，但不适合于局部腐蚀进行监测[9].相比于电阻探针技术，电化学阻抗监测技术应用于大气腐蚀监测领域的时间较晚.它能反映出腐蚀过程中薄液膜以及金属的很多有用的电化学信息，但该方法问题在于实际监测时得到的数据常有较大波动，测量期间对反应体系的稳定性有一定要求[10].电偶电流监测技术是基于腐蚀电化学中电偶腐蚀原理设计的，不仅能够对环境进行腐蚀监测，还可以评估金属的耐蚀性[11].缺点是随着监测的进行，锈层变厚会使其灵敏度降低.石英电子微天平监测技术在大气腐蚀监测中具有灵敏度高本低的优势，但不能从电化学动力学等微观角度对腐蚀产物进行定性分析[12].电化学噪声技术是一种原位无损的监测技术，已经广泛地应用于腐蚀类型的判断、测量腐蚀速率、监测材料腐蚀情况等领域[13].表面超声波技术具有无损检测、准确性高、反应速度快等优势，但采集的数据不全面，属于非电化学检测手段[14]. ...
... 为了解决现有腐蚀监测方法的局限性，近年来，研究人员提出了基于电偶腐蚀原理设计的电偶型ACM技术，该技术是运用两种不同电位的金属材料组成电偶型ACM技术的两组电极，当两种金属电极间有液膜产生时，就会形成腐蚀原电池，然后通过监测到的电偶电流来评估材料的腐蚀情况.研究表明[15,16]，两电极之间的距离、液膜厚度、温度、湿度以及阴阳极面积比等都会对材料的电偶腐蚀产生影响.在电极间距恒定的情况下，电偶电流的大小是由液膜厚度变化和电解质浓度变化共同决定的.此外，已有学者得出结论，电偶电流密度与电偶对间距成反比[17]，电偶腐蚀效应及电偶腐蚀敏感度随着温度的降低而降低，阳极的腐蚀速度随阴阳极腐蚀电位差和阴阳极面积比的增大而增大[18].传统技术采用的电偶型ACM探针是Cu板与钢板等间隔且处于相同水平面进行绝缘的插指电极，由于其间距较大，传统的大气腐蚀监测传感器在液膜较薄时会造成较大的IR降，导致对液膜厚度响应的灵敏度低且影响测量精度，传统的大气腐蚀监测传感器最薄的绝缘层厚度不低于35 μm，即能监测到的最低液滴厚度为35 μm[4,19]难以达到测量的准确性要求. ...
大气腐蚀监测传感器的研究与应用
2
2021
... 目前，国内外对大气环境下金属材料的腐蚀特性和规律的研究，主要是通过户外大气暴露和实验室加速实验来进行[4,5].这些方法在某种程度上存在测试周期长、数据分散、易造成误差等问题，而且难以获得金属材料的腐蚀演化信息.因此，为了更好地研究大气环境下金属材料的腐蚀特性和规律，原电池型大气腐蚀监测(ACM)传感器作为一种新兴检测技术，已用于环境对金属的腐蚀影响的研究.ACM传感器还可以通过检测环境中空气中的温度、相对湿度以及金属表面上的离子浓度等参数，来评估金属的腐蚀状况.目前常用的ACM技术主要有电阻探针、电化学阻抗、电偶电流、石英电子微天平、电化学噪声及表面超声波技术等[6].Dravnieks等[7]和Freedman等[8]首次提出并改进了电阻探针监测技术.电阻探针技术可以在腐蚀比较严重的环境中使用，它适合于对均匀腐蚀进行监测，且使用寿命较长，可以进行长期监测，但不适合于局部腐蚀进行监测[9].相比于电阻探针技术，电化学阻抗监测技术应用于大气腐蚀监测领域的时间较晚.它能反映出腐蚀过程中薄液膜以及金属的很多有用的电化学信息，但该方法问题在于实际监测时得到的数据常有较大波动，测量期间对反应体系的稳定性有一定要求[10].电偶电流监测技术是基于腐蚀电化学中电偶腐蚀原理设计的，不仅能够对环境进行腐蚀监测，还可以评估金属的耐蚀性[11].缺点是随着监测的进行，锈层变厚会使其灵敏度降低.石英电子微天平监测技术在大气腐蚀监测中具有灵敏度高本低的优势，但不能从电化学动力学等微观角度对腐蚀产物进行定性分析[12].电化学噪声技术是一种原位无损的监测技术，已经广泛地应用于腐蚀类型的判断、测量腐蚀速率、监测材料腐蚀情况等领域[13].表面超声波技术具有无损检测、准确性高、反应速度快等优势，但采集的数据不全面，属于非电化学检测手段[14]. ...
... 为了解决现有腐蚀监测方法的局限性，近年来，研究人员提出了基于电偶腐蚀原理设计的电偶型ACM技术，该技术是运用两种不同电位的金属材料组成电偶型ACM技术的两组电极，当两种金属电极间有液膜产生时，就会形成腐蚀原电池，然后通过监测到的电偶电流来评估材料的腐蚀情况.研究表明[15,16]，两电极之间的距离、液膜厚度、温度、湿度以及阴阳极面积比等都会对材料的电偶腐蚀产生影响.在电极间距恒定的情况下，电偶电流的大小是由液膜厚度变化和电解质浓度变化共同决定的.此外，已有学者得出结论，电偶电流密度与电偶对间距成反比[17]，电偶腐蚀效应及电偶腐蚀敏感度随着温度的降低而降低，阳极的腐蚀速度随阴阳极腐蚀电位差和阴阳极面积比的增大而增大[18].传统技术采用的电偶型ACM探针是Cu板与钢板等间隔且处于相同水平面进行绝缘的插指电极，由于其间距较大，传统的大气腐蚀监测传感器在液膜较薄时会造成较大的IR降，导致对液膜厚度响应的灵敏度低且影响测量精度，传统的大气腐蚀监测传感器最薄的绝缘层厚度不低于35 μm，即能监测到的最低液滴厚度为35 μm[4,19]难以达到测量的准确性要求. ...
Correlation and life prediction of atmospheric corrosion tests on metallic materials current research status
1
2015
... 目前，国内外对大气环境下金属材料的腐蚀特性和规律的研究，主要是通过户外大气暴露和实验室加速实验来进行[4,5].这些方法在某种程度上存在测试周期长、数据分散、易造成误差等问题，而且难以获得金属材料的腐蚀演化信息.因此，为了更好地研究大气环境下金属材料的腐蚀特性和规律，原电池型大气腐蚀监测(ACM)传感器作为一种新兴检测技术，已用于环境对金属的腐蚀影响的研究.ACM传感器还可以通过检测环境中空气中的温度、相对湿度以及金属表面上的离子浓度等参数，来评估金属的腐蚀状况.目前常用的ACM技术主要有电阻探针、电化学阻抗、电偶电流、石英电子微天平、电化学噪声及表面超声波技术等[6].Dravnieks等[7]和Freedman等[8]首次提出并改进了电阻探针监测技术.电阻探针技术可以在腐蚀比较严重的环境中使用，它适合于对均匀腐蚀进行监测，且使用寿命较长，可以进行长期监测，但不适合于局部腐蚀进行监测[9].相比于电阻探针技术，电化学阻抗监测技术应用于大气腐蚀监测领域的时间较晚.它能反映出腐蚀过程中薄液膜以及金属的很多有用的电化学信息，但该方法问题在于实际监测时得到的数据常有较大波动，测量期间对反应体系的稳定性有一定要求[10].电偶电流监测技术是基于腐蚀电化学中电偶腐蚀原理设计的，不仅能够对环境进行腐蚀监测，还可以评估金属的耐蚀性[11].缺点是随着监测的进行，锈层变厚会使其灵敏度降低.石英电子微天平监测技术在大气腐蚀监测中具有灵敏度高本低的优势，但不能从电化学动力学等微观角度对腐蚀产物进行定性分析[12].电化学噪声技术是一种原位无损的监测技术，已经广泛地应用于腐蚀类型的判断、测量腐蚀速率、监测材料腐蚀情况等领域[13].表面超声波技术具有无损检测、准确性高、反应速度快等优势，但采集的数据不全面，属于非电化学检测手段[14]. ...
金属材料大气腐蚀试验相关性与寿命预测研究现状
1
2015
... 目前，国内外对大气环境下金属材料的腐蚀特性和规律的研究，主要是通过户外大气暴露和实验室加速实验来进行[4,5].这些方法在某种程度上存在测试周期长、数据分散、易造成误差等问题，而且难以获得金属材料的腐蚀演化信息.因此，为了更好地研究大气环境下金属材料的腐蚀特性和规律，原电池型大气腐蚀监测(ACM)传感器作为一种新兴检测技术，已用于环境对金属的腐蚀影响的研究.ACM传感器还可以通过检测环境中空气中的温度、相对湿度以及金属表面上的离子浓度等参数，来评估金属的腐蚀状况.目前常用的ACM技术主要有电阻探针、电化学阻抗、电偶电流、石英电子微天平、电化学噪声及表面超声波技术等[6].Dravnieks等[7]和Freedman等[8]首次提出并改进了电阻探针监测技术.电阻探针技术可以在腐蚀比较严重的环境中使用，它适合于对均匀腐蚀进行监测，且使用寿命较长，可以进行长期监测，但不适合于局部腐蚀进行监测[9].相比于电阻探针技术，电化学阻抗监测技术应用于大气腐蚀监测领域的时间较晚.它能反映出腐蚀过程中薄液膜以及金属的很多有用的电化学信息，但该方法问题在于实际监测时得到的数据常有较大波动，测量期间对反应体系的稳定性有一定要求[10].电偶电流监测技术是基于腐蚀电化学中电偶腐蚀原理设计的，不仅能够对环境进行腐蚀监测，还可以评估金属的耐蚀性[11].缺点是随着监测的进行，锈层变厚会使其灵敏度降低.石英电子微天平监测技术在大气腐蚀监测中具有灵敏度高本低的优势，但不能从电化学动力学等微观角度对腐蚀产物进行定性分析[12].电化学噪声技术是一种原位无损的监测技术，已经广泛地应用于腐蚀类型的判断、测量腐蚀速率、监测材料腐蚀情况等领域[13].表面超声波技术具有无损检测、准确性高、反应速度快等优势，但采集的数据不全面，属于非电化学检测手段[14]. ...
Latest developments on atmospheric corrosion monitoring technologies for steels
1
2020
... 目前，国内外对大气环境下金属材料的腐蚀特性和规律的研究，主要是通过户外大气暴露和实验室加速实验来进行[4,5].这些方法在某种程度上存在测试周期长、数据分散、易造成误差等问题，而且难以获得金属材料的腐蚀演化信息.因此，为了更好地研究大气环境下金属材料的腐蚀特性和规律，原电池型大气腐蚀监测(ACM)传感器作为一种新兴检测技术，已用于环境对金属的腐蚀影响的研究.ACM传感器还可以通过检测环境中空气中的温度、相对湿度以及金属表面上的离子浓度等参数，来评估金属的腐蚀状况.目前常用的ACM技术主要有电阻探针、电化学阻抗、电偶电流、石英电子微天平、电化学噪声及表面超声波技术等[6].Dravnieks等[7]和Freedman等[8]首次提出并改进了电阻探针监测技术.电阻探针技术可以在腐蚀比较严重的环境中使用，它适合于对均匀腐蚀进行监测，且使用寿命较长，可以进行长期监测，但不适合于局部腐蚀进行监测[9].相比于电阻探针技术，电化学阻抗监测技术应用于大气腐蚀监测领域的时间较晚.它能反映出腐蚀过程中薄液膜以及金属的很多有用的电化学信息，但该方法问题在于实际监测时得到的数据常有较大波动，测量期间对反应体系的稳定性有一定要求[10].电偶电流监测技术是基于腐蚀电化学中电偶腐蚀原理设计的，不仅能够对环境进行腐蚀监测，还可以评估金属的耐蚀性[11].缺点是随着监测的进行，锈层变厚会使其灵敏度降低.石英电子微天平监测技术在大气腐蚀监测中具有灵敏度高本低的优势，但不能从电化学动力学等微观角度对腐蚀产物进行定性分析[12].电化学噪声技术是一种原位无损的监测技术，已经广泛地应用于腐蚀类型的判断、测量腐蚀速率、监测材料腐蚀情况等领域[13].表面超声波技术具有无损检测、准确性高、反应速度快等优势，但采集的数据不全面，属于非电化学检测手段[14]. ...
钢铁大气腐蚀监测技术研究进展
1
2020
... 目前，国内外对大气环境下金属材料的腐蚀特性和规律的研究，主要是通过户外大气暴露和实验室加速实验来进行[4,5].这些方法在某种程度上存在测试周期长、数据分散、易造成误差等问题，而且难以获得金属材料的腐蚀演化信息.因此，为了更好地研究大气环境下金属材料的腐蚀特性和规律，原电池型大气腐蚀监测(ACM)传感器作为一种新兴检测技术，已用于环境对金属的腐蚀影响的研究.ACM传感器还可以通过检测环境中空气中的温度、相对湿度以及金属表面上的离子浓度等参数，来评估金属的腐蚀状况.目前常用的ACM技术主要有电阻探针、电化学阻抗、电偶电流、石英电子微天平、电化学噪声及表面超声波技术等[6].Dravnieks等[7]和Freedman等[8]首次提出并改进了电阻探针监测技术.电阻探针技术可以在腐蚀比较严重的环境中使用，它适合于对均匀腐蚀进行监测，且使用寿命较长，可以进行长期监测，但不适合于局部腐蚀进行监测[9].相比于电阻探针技术，电化学阻抗监测技术应用于大气腐蚀监测领域的时间较晚.它能反映出腐蚀过程中薄液膜以及金属的很多有用的电化学信息，但该方法问题在于实际监测时得到的数据常有较大波动，测量期间对反应体系的稳定性有一定要求[10].电偶电流监测技术是基于腐蚀电化学中电偶腐蚀原理设计的，不仅能够对环境进行腐蚀监测，还可以评估金属的耐蚀性[11].缺点是随着监测的进行，锈层变厚会使其灵敏度降低.石英电子微天平监测技术在大气腐蚀监测中具有灵敏度高本低的优势，但不能从电化学动力学等微观角度对腐蚀产物进行定性分析[12].电化学噪声技术是一种原位无损的监测技术，已经广泛地应用于腐蚀类型的判断、测量腐蚀速率、监测材料腐蚀情况等领域[13].表面超声波技术具有无损检测、准确性高、反应速度快等优势，但采集的数据不全面，属于非电化学检测手段[14]. ...
Industrial applications of a method for measuring small amounts of corrosion without removal of corrosion products
1
1954
... 目前，国内外对大气环境下金属材料的腐蚀特性和规律的研究，主要是通过户外大气暴露和实验室加速实验来进行[4,5].这些方法在某种程度上存在测试周期长、数据分散、易造成误差等问题，而且难以获得金属材料的腐蚀演化信息.因此，为了更好地研究大气环境下金属材料的腐蚀特性和规律，原电池型大气腐蚀监测(ACM)传感器作为一种新兴检测技术，已用于环境对金属的腐蚀影响的研究.ACM传感器还可以通过检测环境中空气中的温度、相对湿度以及金属表面上的离子浓度等参数，来评估金属的腐蚀状况.目前常用的ACM技术主要有电阻探针、电化学阻抗、电偶电流、石英电子微天平、电化学噪声及表面超声波技术等[6].Dravnieks等[7]和Freedman等[8]首次提出并改进了电阻探针监测技术.电阻探针技术可以在腐蚀比较严重的环境中使用，它适合于对均匀腐蚀进行监测，且使用寿命较长，可以进行长期监测，但不适合于局部腐蚀进行监测[9].相比于电阻探针技术，电化学阻抗监测技术应用于大气腐蚀监测领域的时间较晚.它能反映出腐蚀过程中薄液膜以及金属的很多有用的电化学信息，但该方法问题在于实际监测时得到的数据常有较大波动，测量期间对反应体系的稳定性有一定要求[10].电偶电流监测技术是基于腐蚀电化学中电偶腐蚀原理设计的，不仅能够对环境进行腐蚀监测，还可以评估金属的耐蚀性[11].缺点是随着监测的进行，锈层变厚会使其灵敏度降低.石英电子微天平监测技术在大气腐蚀监测中具有灵敏度高本低的优势，但不能从电化学动力学等微观角度对腐蚀产物进行定性分析[12].电化学噪声技术是一种原位无损的监测技术，已经广泛地应用于腐蚀类型的判断、测量腐蚀速率、监测材料腐蚀情况等领域[13].表面超声波技术具有无损检测、准确性高、反应速度快等优势，但采集的数据不全面，属于非电化学检测手段[14]. ...
An electrical resistance method of corrosion monitoring in refinery equipment
1
1958
... 目前，国内外对大气环境下金属材料的腐蚀特性和规律的研究，主要是通过户外大气暴露和实验室加速实验来进行[4,5].这些方法在某种程度上存在测试周期长、数据分散、易造成误差等问题，而且难以获得金属材料的腐蚀演化信息.因此，为了更好地研究大气环境下金属材料的腐蚀特性和规律，原电池型大气腐蚀监测(ACM)传感器作为一种新兴检测技术，已用于环境对金属的腐蚀影响的研究.ACM传感器还可以通过检测环境中空气中的温度、相对湿度以及金属表面上的离子浓度等参数，来评估金属的腐蚀状况.目前常用的ACM技术主要有电阻探针、电化学阻抗、电偶电流、石英电子微天平、电化学噪声及表面超声波技术等[6].Dravnieks等[7]和Freedman等[8]首次提出并改进了电阻探针监测技术.电阻探针技术可以在腐蚀比较严重的环境中使用，它适合于对均匀腐蚀进行监测，且使用寿命较长，可以进行长期监测，但不适合于局部腐蚀进行监测[9].相比于电阻探针技术，电化学阻抗监测技术应用于大气腐蚀监测领域的时间较晚.它能反映出腐蚀过程中薄液膜以及金属的很多有用的电化学信息，但该方法问题在于实际监测时得到的数据常有较大波动，测量期间对反应体系的稳定性有一定要求[10].电偶电流监测技术是基于腐蚀电化学中电偶腐蚀原理设计的，不仅能够对环境进行腐蚀监测，还可以评估金属的耐蚀性[11].缺点是随着监测的进行，锈层变厚会使其灵敏度降低.石英电子微天平监测技术在大气腐蚀监测中具有灵敏度高本低的优势，但不能从电化学动力学等微观角度对腐蚀产物进行定性分析[12].电化学噪声技术是一种原位无损的监测技术，已经广泛地应用于腐蚀类型的判断、测量腐蚀速率、监测材料腐蚀情况等领域[13].表面超声波技术具有无损检测、准确性高、反应速度快等优势，但采集的数据不全面，属于非电化学检测手段[14]. ...
Numerical simulation of correlation between resistance change and corrosion degree of bar resistance probe
1
2020
... 目前，国内外对大气环境下金属材料的腐蚀特性和规律的研究，主要是通过户外大气暴露和实验室加速实验来进行[4,5].这些方法在某种程度上存在测试周期长、数据分散、易造成误差等问题，而且难以获得金属材料的腐蚀演化信息.因此，为了更好地研究大气环境下金属材料的腐蚀特性和规律，原电池型大气腐蚀监测(ACM)传感器作为一种新兴检测技术，已用于环境对金属的腐蚀影响的研究.ACM传感器还可以通过检测环境中空气中的温度、相对湿度以及金属表面上的离子浓度等参数，来评估金属的腐蚀状况.目前常用的ACM技术主要有电阻探针、电化学阻抗、电偶电流、石英电子微天平、电化学噪声及表面超声波技术等[6].Dravnieks等[7]和Freedman等[8]首次提出并改进了电阻探针监测技术.电阻探针技术可以在腐蚀比较严重的环境中使用，它适合于对均匀腐蚀进行监测，且使用寿命较长，可以进行长期监测，但不适合于局部腐蚀进行监测[9].相比于电阻探针技术，电化学阻抗监测技术应用于大气腐蚀监测领域的时间较晚.它能反映出腐蚀过程中薄液膜以及金属的很多有用的电化学信息，但该方法问题在于实际监测时得到的数据常有较大波动，测量期间对反应体系的稳定性有一定要求[10].电偶电流监测技术是基于腐蚀电化学中电偶腐蚀原理设计的，不仅能够对环境进行腐蚀监测，还可以评估金属的耐蚀性[11].缺点是随着监测的进行，锈层变厚会使其灵敏度降低.石英电子微天平监测技术在大气腐蚀监测中具有灵敏度高本低的优势，但不能从电化学动力学等微观角度对腐蚀产物进行定性分析[12].电化学噪声技术是一种原位无损的监测技术，已经广泛地应用于腐蚀类型的判断、测量腐蚀速率、监测材料腐蚀情况等领域[13].表面超声波技术具有无损检测、准确性高、反应速度快等优势，但采集的数据不全面，属于非电化学检测手段[14]. ...
条形电阻探针电阻变化与腐蚀程度相关性的数值模拟
1
2020
... 目前，国内外对大气环境下金属材料的腐蚀特性和规律的研究，主要是通过户外大气暴露和实验室加速实验来进行[4,5].这些方法在某种程度上存在测试周期长、数据分散、易造成误差等问题，而且难以获得金属材料的腐蚀演化信息.因此，为了更好地研究大气环境下金属材料的腐蚀特性和规律，原电池型大气腐蚀监测(ACM)传感器作为一种新兴检测技术，已用于环境对金属的腐蚀影响的研究.ACM传感器还可以通过检测环境中空气中的温度、相对湿度以及金属表面上的离子浓度等参数，来评估金属的腐蚀状况.目前常用的ACM技术主要有电阻探针、电化学阻抗、电偶电流、石英电子微天平、电化学噪声及表面超声波技术等[6].Dravnieks等[7]和Freedman等[8]首次提出并改进了电阻探针监测技术.电阻探针技术可以在腐蚀比较严重的环境中使用，它适合于对均匀腐蚀进行监测，且使用寿命较长，可以进行长期监测，但不适合于局部腐蚀进行监测[9].相比于电阻探针技术，电化学阻抗监测技术应用于大气腐蚀监测领域的时间较晚.它能反映出腐蚀过程中薄液膜以及金属的很多有用的电化学信息，但该方法问题在于实际监测时得到的数据常有较大波动，测量期间对反应体系的稳定性有一定要求[10].电偶电流监测技术是基于腐蚀电化学中电偶腐蚀原理设计的，不仅能够对环境进行腐蚀监测，还可以评估金属的耐蚀性[11].缺点是随着监测的进行，锈层变厚会使其灵敏度降低.石英电子微天平监测技术在大气腐蚀监测中具有灵敏度高本低的优势，但不能从电化学动力学等微观角度对腐蚀产物进行定性分析[12].电化学噪声技术是一种原位无损的监测技术，已经广泛地应用于腐蚀类型的判断、测量腐蚀速率、监测材料腐蚀情况等领域[13].表面超声波技术具有无损检测、准确性高、反应速度快等优势，但采集的数据不全面，属于非电化学检测手段[14]. ...
Current situation and prospect of on-line monitoring technology for atmospheric corrosion testing of metallic materials
1
2023
... 目前，国内外对大气环境下金属材料的腐蚀特性和规律的研究，主要是通过户外大气暴露和实验室加速实验来进行[4,5].这些方法在某种程度上存在测试周期长、数据分散、易造成误差等问题，而且难以获得金属材料的腐蚀演化信息.因此，为了更好地研究大气环境下金属材料的腐蚀特性和规律，原电池型大气腐蚀监测(ACM)传感器作为一种新兴检测技术，已用于环境对金属的腐蚀影响的研究.ACM传感器还可以通过检测环境中空气中的温度、相对湿度以及金属表面上的离子浓度等参数，来评估金属的腐蚀状况.目前常用的ACM技术主要有电阻探针、电化学阻抗、电偶电流、石英电子微天平、电化学噪声及表面超声波技术等[6].Dravnieks等[7]和Freedman等[8]首次提出并改进了电阻探针监测技术.电阻探针技术可以在腐蚀比较严重的环境中使用，它适合于对均匀腐蚀进行监测，且使用寿命较长，可以进行长期监测，但不适合于局部腐蚀进行监测[9].相比于电阻探针技术，电化学阻抗监测技术应用于大气腐蚀监测领域的时间较晚.它能反映出腐蚀过程中薄液膜以及金属的很多有用的电化学信息，但该方法问题在于实际监测时得到的数据常有较大波动，测量期间对反应体系的稳定性有一定要求[10].电偶电流监测技术是基于腐蚀电化学中电偶腐蚀原理设计的，不仅能够对环境进行腐蚀监测，还可以评估金属的耐蚀性[11].缺点是随着监测的进行，锈层变厚会使其灵敏度降低.石英电子微天平监测技术在大气腐蚀监测中具有灵敏度高本低的优势，但不能从电化学动力学等微观角度对腐蚀产物进行定性分析[12].电化学噪声技术是一种原位无损的监测技术，已经广泛地应用于腐蚀类型的判断、测量腐蚀速率、监测材料腐蚀情况等领域[13].表面超声波技术具有无损检测、准确性高、反应速度快等优势，但采集的数据不全面，属于非电化学检测手段[14]. ...
大气腐蚀在线监测技术研究现状与展望
1
2023
... 目前，国内外对大气环境下金属材料的腐蚀特性和规律的研究，主要是通过户外大气暴露和实验室加速实验来进行[4,5].这些方法在某种程度上存在测试周期长、数据分散、易造成误差等问题，而且难以获得金属材料的腐蚀演化信息.因此，为了更好地研究大气环境下金属材料的腐蚀特性和规律，原电池型大气腐蚀监测(ACM)传感器作为一种新兴检测技术，已用于环境对金属的腐蚀影响的研究.ACM传感器还可以通过检测环境中空气中的温度、相对湿度以及金属表面上的离子浓度等参数，来评估金属的腐蚀状况.目前常用的ACM技术主要有电阻探针、电化学阻抗、电偶电流、石英电子微天平、电化学噪声及表面超声波技术等[6].Dravnieks等[7]和Freedman等[8]首次提出并改进了电阻探针监测技术.电阻探针技术可以在腐蚀比较严重的环境中使用，它适合于对均匀腐蚀进行监测，且使用寿命较长，可以进行长期监测，但不适合于局部腐蚀进行监测[9].相比于电阻探针技术，电化学阻抗监测技术应用于大气腐蚀监测领域的时间较晚.它能反映出腐蚀过程中薄液膜以及金属的很多有用的电化学信息，但该方法问题在于实际监测时得到的数据常有较大波动，测量期间对反应体系的稳定性有一定要求[10].电偶电流监测技术是基于腐蚀电化学中电偶腐蚀原理设计的，不仅能够对环境进行腐蚀监测，还可以评估金属的耐蚀性[11].缺点是随着监测的进行，锈层变厚会使其灵敏度降低.石英电子微天平监测技术在大气腐蚀监测中具有灵敏度高本低的优势，但不能从电化学动力学等微观角度对腐蚀产物进行定性分析[12].电化学噪声技术是一种原位无损的监测技术，已经广泛地应用于腐蚀类型的判断、测量腐蚀速率、监测材料腐蚀情况等领域[13].表面超声波技术具有无损检测、准确性高、反应速度快等优势，但采集的数据不全面，属于非电化学检测手段[14]. ...
Evaluation of environmental factors related with atmosphere corrosivity in Hunan Province by atmospheric corrosion monitoring technique
1
2021
... 目前，国内外对大气环境下金属材料的腐蚀特性和规律的研究，主要是通过户外大气暴露和实验室加速实验来进行[4,5].这些方法在某种程度上存在测试周期长、数据分散、易造成误差等问题，而且难以获得金属材料的腐蚀演化信息.因此，为了更好地研究大气环境下金属材料的腐蚀特性和规律，原电池型大气腐蚀监测(ACM)传感器作为一种新兴检测技术，已用于环境对金属的腐蚀影响的研究.ACM传感器还可以通过检测环境中空气中的温度、相对湿度以及金属表面上的离子浓度等参数，来评估金属的腐蚀状况.目前常用的ACM技术主要有电阻探针、电化学阻抗、电偶电流、石英电子微天平、电化学噪声及表面超声波技术等[6].Dravnieks等[7]和Freedman等[8]首次提出并改进了电阻探针监测技术.电阻探针技术可以在腐蚀比较严重的环境中使用，它适合于对均匀腐蚀进行监测，且使用寿命较长，可以进行长期监测，但不适合于局部腐蚀进行监测[9].相比于电阻探针技术，电化学阻抗监测技术应用于大气腐蚀监测领域的时间较晚.它能反映出腐蚀过程中薄液膜以及金属的很多有用的电化学信息，但该方法问题在于实际监测时得到的数据常有较大波动，测量期间对反应体系的稳定性有一定要求[10].电偶电流监测技术是基于腐蚀电化学中电偶腐蚀原理设计的，不仅能够对环境进行腐蚀监测，还可以评估金属的耐蚀性[11].缺点是随着监测的进行，锈层变厚会使其灵敏度降低.石英电子微天平监测技术在大气腐蚀监测中具有灵敏度高本低的优势，但不能从电化学动力学等微观角度对腐蚀产物进行定性分析[12].电化学噪声技术是一种原位无损的监测技术，已经广泛地应用于腐蚀类型的判断、测量腐蚀速率、监测材料腐蚀情况等领域[13].表面超声波技术具有无损检测、准确性高、反应速度快等优势，但采集的数据不全面，属于非电化学检测手段[14]. ...
湖南地区大气腐蚀严酷性的环境因素与大气腐蚀监测仪评定
1
2021
... 目前，国内外对大气环境下金属材料的腐蚀特性和规律的研究，主要是通过户外大气暴露和实验室加速实验来进行[4,5].这些方法在某种程度上存在测试周期长、数据分散、易造成误差等问题，而且难以获得金属材料的腐蚀演化信息.因此，为了更好地研究大气环境下金属材料的腐蚀特性和规律，原电池型大气腐蚀监测(ACM)传感器作为一种新兴检测技术，已用于环境对金属的腐蚀影响的研究.ACM传感器还可以通过检测环境中空气中的温度、相对湿度以及金属表面上的离子浓度等参数，来评估金属的腐蚀状况.目前常用的ACM技术主要有电阻探针、电化学阻抗、电偶电流、石英电子微天平、电化学噪声及表面超声波技术等[6].Dravnieks等[7]和Freedman等[8]首次提出并改进了电阻探针监测技术.电阻探针技术可以在腐蚀比较严重的环境中使用，它适合于对均匀腐蚀进行监测，且使用寿命较长，可以进行长期监测，但不适合于局部腐蚀进行监测[9].相比于电阻探针技术，电化学阻抗监测技术应用于大气腐蚀监测领域的时间较晚.它能反映出腐蚀过程中薄液膜以及金属的很多有用的电化学信息，但该方法问题在于实际监测时得到的数据常有较大波动，测量期间对反应体系的稳定性有一定要求[10].电偶电流监测技术是基于腐蚀电化学中电偶腐蚀原理设计的，不仅能够对环境进行腐蚀监测，还可以评估金属的耐蚀性[11].缺点是随着监测的进行，锈层变厚会使其灵敏度降低.石英电子微天平监测技术在大气腐蚀监测中具有灵敏度高本低的优势，但不能从电化学动力学等微观角度对腐蚀产物进行定性分析[12].电化学噪声技术是一种原位无损的监测技术，已经广泛地应用于腐蚀类型的判断、测量腐蚀速率、监测材料腐蚀情况等领域[13].表面超声波技术具有无损检测、准确性高、反应速度快等优势，但采集的数据不全面，属于非电化学检测手段[14]. ...
Applications of quartz crystal microbalance in polymer studies
1
2021
... 目前，国内外对大气环境下金属材料的腐蚀特性和规律的研究，主要是通过户外大气暴露和实验室加速实验来进行[4,5].这些方法在某种程度上存在测试周期长、数据分散、易造成误差等问题，而且难以获得金属材料的腐蚀演化信息.因此，为了更好地研究大气环境下金属材料的腐蚀特性和规律，原电池型大气腐蚀监测(ACM)传感器作为一种新兴检测技术，已用于环境对金属的腐蚀影响的研究.ACM传感器还可以通过检测环境中空气中的温度、相对湿度以及金属表面上的离子浓度等参数，来评估金属的腐蚀状况.目前常用的ACM技术主要有电阻探针、电化学阻抗、电偶电流、石英电子微天平、电化学噪声及表面超声波技术等[6].Dravnieks等[7]和Freedman等[8]首次提出并改进了电阻探针监测技术.电阻探针技术可以在腐蚀比较严重的环境中使用，它适合于对均匀腐蚀进行监测，且使用寿命较长，可以进行长期监测，但不适合于局部腐蚀进行监测[9].相比于电阻探针技术，电化学阻抗监测技术应用于大气腐蚀监测领域的时间较晚.它能反映出腐蚀过程中薄液膜以及金属的很多有用的电化学信息，但该方法问题在于实际监测时得到的数据常有较大波动，测量期间对反应体系的稳定性有一定要求[10].电偶电流监测技术是基于腐蚀电化学中电偶腐蚀原理设计的，不仅能够对环境进行腐蚀监测，还可以评估金属的耐蚀性[11].缺点是随着监测的进行，锈层变厚会使其灵敏度降低.石英电子微天平监测技术在大气腐蚀监测中具有灵敏度高本低的优势，但不能从电化学动力学等微观角度对腐蚀产物进行定性分析[12].电化学噪声技术是一种原位无损的监测技术，已经广泛地应用于腐蚀类型的判断、测量腐蚀速率、监测材料腐蚀情况等领域[13].表面超声波技术具有无损检测、准确性高、反应速度快等优势，但采集的数据不全面，属于非电化学检测手段[14]. ...
石英晶体微天平在高分子研究中的应用
1
2021
... 目前，国内外对大气环境下金属材料的腐蚀特性和规律的研究，主要是通过户外大气暴露和实验室加速实验来进行[4,5].这些方法在某种程度上存在测试周期长、数据分散、易造成误差等问题，而且难以获得金属材料的腐蚀演化信息.因此，为了更好地研究大气环境下金属材料的腐蚀特性和规律，原电池型大气腐蚀监测(ACM)传感器作为一种新兴检测技术，已用于环境对金属的腐蚀影响的研究.ACM传感器还可以通过检测环境中空气中的温度、相对湿度以及金属表面上的离子浓度等参数，来评估金属的腐蚀状况.目前常用的ACM技术主要有电阻探针、电化学阻抗、电偶电流、石英电子微天平、电化学噪声及表面超声波技术等[6].Dravnieks等[7]和Freedman等[8]首次提出并改进了电阻探针监测技术.电阻探针技术可以在腐蚀比较严重的环境中使用，它适合于对均匀腐蚀进行监测，且使用寿命较长，可以进行长期监测，但不适合于局部腐蚀进行监测[9].相比于电阻探针技术，电化学阻抗监测技术应用于大气腐蚀监测领域的时间较晚.它能反映出腐蚀过程中薄液膜以及金属的很多有用的电化学信息，但该方法问题在于实际监测时得到的数据常有较大波动，测量期间对反应体系的稳定性有一定要求[10].电偶电流监测技术是基于腐蚀电化学中电偶腐蚀原理设计的，不仅能够对环境进行腐蚀监测，还可以评估金属的耐蚀性[11].缺点是随着监测的进行，锈层变厚会使其灵敏度降低.石英电子微天平监测技术在大气腐蚀监测中具有灵敏度高本低的优势，但不能从电化学动力学等微观角度对腐蚀产物进行定性分析[12].电化学噪声技术是一种原位无损的监测技术，已经广泛地应用于腐蚀类型的判断、测量腐蚀速率、监测材料腐蚀情况等领域[13].表面超声波技术具有无损检测、准确性高、反应速度快等优势，但采集的数据不全面，属于非电化学检测手段[14]. ...
A review on study state and progress of metal-corrosion electrochemical-noise measurement
1
2021
... 目前，国内外对大气环境下金属材料的腐蚀特性和规律的研究，主要是通过户外大气暴露和实验室加速实验来进行[4,5].这些方法在某种程度上存在测试周期长、数据分散、易造成误差等问题，而且难以获得金属材料的腐蚀演化信息.因此，为了更好地研究大气环境下金属材料的腐蚀特性和规律，原电池型大气腐蚀监测(ACM)传感器作为一种新兴检测技术，已用于环境对金属的腐蚀影响的研究.ACM传感器还可以通过检测环境中空气中的温度、相对湿度以及金属表面上的离子浓度等参数，来评估金属的腐蚀状况.目前常用的ACM技术主要有电阻探针、电化学阻抗、电偶电流、石英电子微天平、电化学噪声及表面超声波技术等[6].Dravnieks等[7]和Freedman等[8]首次提出并改进了电阻探针监测技术.电阻探针技术可以在腐蚀比较严重的环境中使用，它适合于对均匀腐蚀进行监测，且使用寿命较长，可以进行长期监测，但不适合于局部腐蚀进行监测[9].相比于电阻探针技术，电化学阻抗监测技术应用于大气腐蚀监测领域的时间较晚.它能反映出腐蚀过程中薄液膜以及金属的很多有用的电化学信息，但该方法问题在于实际监测时得到的数据常有较大波动，测量期间对反应体系的稳定性有一定要求[10].电偶电流监测技术是基于腐蚀电化学中电偶腐蚀原理设计的，不仅能够对环境进行腐蚀监测，还可以评估金属的耐蚀性[11].缺点是随着监测的进行，锈层变厚会使其灵敏度降低.石英电子微天平监测技术在大气腐蚀监测中具有灵敏度高本低的优势，但不能从电化学动力学等微观角度对腐蚀产物进行定性分析[12].电化学噪声技术是一种原位无损的监测技术，已经广泛地应用于腐蚀类型的判断、测量腐蚀速率、监测材料腐蚀情况等领域[13].表面超声波技术具有无损检测、准确性高、反应速度快等优势，但采集的数据不全面，属于非电化学检测手段[14]. ...
金属腐蚀电化学噪声测量法的研究与进展
1
2021
... 目前，国内外对大气环境下金属材料的腐蚀特性和规律的研究，主要是通过户外大气暴露和实验室加速实验来进行[4,5].这些方法在某种程度上存在测试周期长、数据分散、易造成误差等问题，而且难以获得金属材料的腐蚀演化信息.因此，为了更好地研究大气环境下金属材料的腐蚀特性和规律，原电池型大气腐蚀监测(ACM)传感器作为一种新兴检测技术，已用于环境对金属的腐蚀影响的研究.ACM传感器还可以通过检测环境中空气中的温度、相对湿度以及金属表面上的离子浓度等参数，来评估金属的腐蚀状况.目前常用的ACM技术主要有电阻探针、电化学阻抗、电偶电流、石英电子微天平、电化学噪声及表面超声波技术等[6].Dravnieks等[7]和Freedman等[8]首次提出并改进了电阻探针监测技术.电阻探针技术可以在腐蚀比较严重的环境中使用，它适合于对均匀腐蚀进行监测，且使用寿命较长，可以进行长期监测，但不适合于局部腐蚀进行监测[9].相比于电阻探针技术，电化学阻抗监测技术应用于大气腐蚀监测领域的时间较晚.它能反映出腐蚀过程中薄液膜以及金属的很多有用的电化学信息，但该方法问题在于实际监测时得到的数据常有较大波动，测量期间对反应体系的稳定性有一定要求[10].电偶电流监测技术是基于腐蚀电化学中电偶腐蚀原理设计的，不仅能够对环境进行腐蚀监测，还可以评估金属的耐蚀性[11].缺点是随着监测的进行，锈层变厚会使其灵敏度降低.石英电子微天平监测技术在大气腐蚀监测中具有灵敏度高本低的优势，但不能从电化学动力学等微观角度对腐蚀产物进行定性分析[12].电化学噪声技术是一种原位无损的监测技术，已经广泛地应用于腐蚀类型的判断、测量腐蚀速率、监测材料腐蚀情况等领域[13].表面超声波技术具有无损检测、准确性高、反应速度快等优势，但采集的数据不全面，属于非电化学检测手段[14]. ...
Study on corrosion detection method of bridge steel structure in air pollution environment
1
2020
... 目前，国内外对大气环境下金属材料的腐蚀特性和规律的研究，主要是通过户外大气暴露和实验室加速实验来进行[4,5].这些方法在某种程度上存在测试周期长、数据分散、易造成误差等问题，而且难以获得金属材料的腐蚀演化信息.因此，为了更好地研究大气环境下金属材料的腐蚀特性和规律，原电池型大气腐蚀监测(ACM)传感器作为一种新兴检测技术，已用于环境对金属的腐蚀影响的研究.ACM传感器还可以通过检测环境中空气中的温度、相对湿度以及金属表面上的离子浓度等参数，来评估金属的腐蚀状况.目前常用的ACM技术主要有电阻探针、电化学阻抗、电偶电流、石英电子微天平、电化学噪声及表面超声波技术等[6].Dravnieks等[7]和Freedman等[8]首次提出并改进了电阻探针监测技术.电阻探针技术可以在腐蚀比较严重的环境中使用，它适合于对均匀腐蚀进行监测，且使用寿命较长，可以进行长期监测，但不适合于局部腐蚀进行监测[9].相比于电阻探针技术，电化学阻抗监测技术应用于大气腐蚀监测领域的时间较晚.它能反映出腐蚀过程中薄液膜以及金属的很多有用的电化学信息，但该方法问题在于实际监测时得到的数据常有较大波动，测量期间对反应体系的稳定性有一定要求[10].电偶电流监测技术是基于腐蚀电化学中电偶腐蚀原理设计的，不仅能够对环境进行腐蚀监测，还可以评估金属的耐蚀性[11].缺点是随着监测的进行，锈层变厚会使其灵敏度降低.石英电子微天平监测技术在大气腐蚀监测中具有灵敏度高本低的优势，但不能从电化学动力学等微观角度对腐蚀产物进行定性分析[12].电化学噪声技术是一种原位无损的监测技术，已经广泛地应用于腐蚀类型的判断、测量腐蚀速率、监测材料腐蚀情况等领域[13].表面超声波技术具有无损检测、准确性高、反应速度快等优势，但采集的数据不全面，属于非电化学检测手段[14]. ...
大气污染环境下桥梁钢结构腐蚀检测方法研究
1
2020
... 目前，国内外对大气环境下金属材料的腐蚀特性和规律的研究，主要是通过户外大气暴露和实验室加速实验来进行[4,5].这些方法在某种程度上存在测试周期长、数据分散、易造成误差等问题，而且难以获得金属材料的腐蚀演化信息.因此，为了更好地研究大气环境下金属材料的腐蚀特性和规律，原电池型大气腐蚀监测(ACM)传感器作为一种新兴检测技术，已用于环境对金属的腐蚀影响的研究.ACM传感器还可以通过检测环境中空气中的温度、相对湿度以及金属表面上的离子浓度等参数，来评估金属的腐蚀状况.目前常用的ACM技术主要有电阻探针、电化学阻抗、电偶电流、石英电子微天平、电化学噪声及表面超声波技术等[6].Dravnieks等[7]和Freedman等[8]首次提出并改进了电阻探针监测技术.电阻探针技术可以在腐蚀比较严重的环境中使用，它适合于对均匀腐蚀进行监测，且使用寿命较长，可以进行长期监测，但不适合于局部腐蚀进行监测[9].相比于电阻探针技术，电化学阻抗监测技术应用于大气腐蚀监测领域的时间较晚.它能反映出腐蚀过程中薄液膜以及金属的很多有用的电化学信息，但该方法问题在于实际监测时得到的数据常有较大波动，测量期间对反应体系的稳定性有一定要求[10].电偶电流监测技术是基于腐蚀电化学中电偶腐蚀原理设计的，不仅能够对环境进行腐蚀监测，还可以评估金属的耐蚀性[11].缺点是随着监测的进行，锈层变厚会使其灵敏度降低.石英电子微天平监测技术在大气腐蚀监测中具有灵敏度高本低的优势，但不能从电化学动力学等微观角度对腐蚀产物进行定性分析[12].电化学噪声技术是一种原位无损的监测技术，已经广泛地应用于腐蚀类型的判断、测量腐蚀速率、监测材料腐蚀情况等领域[13].表面超声波技术具有无损检测、准确性高、反应速度快等优势，但采集的数据不全面，属于非电化学检测手段[14]. ...
Validation of predictive model for galvanic corrosion under thin electrolyte layers: An application to aluminium 2024-CFRP material combination
1
2014
... 为了解决现有腐蚀监测方法的局限性，近年来，研究人员提出了基于电偶腐蚀原理设计的电偶型ACM技术，该技术是运用两种不同电位的金属材料组成电偶型ACM技术的两组电极，当两种金属电极间有液膜产生时，就会形成腐蚀原电池，然后通过监测到的电偶电流来评估材料的腐蚀情况.研究表明[15,16]，两电极之间的距离、液膜厚度、温度、湿度以及阴阳极面积比等都会对材料的电偶腐蚀产生影响.在电极间距恒定的情况下，电偶电流的大小是由液膜厚度变化和电解质浓度变化共同决定的.此外，已有学者得出结论，电偶电流密度与电偶对间距成反比[17]，电偶腐蚀效应及电偶腐蚀敏感度随着温度的降低而降低，阳极的腐蚀速度随阴阳极腐蚀电位差和阴阳极面积比的增大而增大[18].传统技术采用的电偶型ACM探针是Cu板与钢板等间隔且处于相同水平面进行绝缘的插指电极，由于其间距较大，传统的大气腐蚀监测传感器在液膜较薄时会造成较大的IR降，导致对液膜厚度响应的灵敏度低且影响测量精度，传统的大气腐蚀监测传感器最薄的绝缘层厚度不低于35 μm，即能监测到的最低液滴厚度为35 μm[4,19]难以达到测量的准确性要求. ...
Galvanic corrosion between nonmetallic composites and metals: I effect of metal and of temperature
1
1991
... 为了解决现有腐蚀监测方法的局限性，近年来，研究人员提出了基于电偶腐蚀原理设计的电偶型ACM技术，该技术是运用两种不同电位的金属材料组成电偶型ACM技术的两组电极，当两种金属电极间有液膜产生时，就会形成腐蚀原电池，然后通过监测到的电偶电流来评估材料的腐蚀情况.研究表明[15,16]，两电极之间的距离、液膜厚度、温度、湿度以及阴阳极面积比等都会对材料的电偶腐蚀产生影响.在电极间距恒定的情况下，电偶电流的大小是由液膜厚度变化和电解质浓度变化共同决定的.此外，已有学者得出结论，电偶电流密度与电偶对间距成反比[17]，电偶腐蚀效应及电偶腐蚀敏感度随着温度的降低而降低，阳极的腐蚀速度随阴阳极腐蚀电位差和阴阳极面积比的增大而增大[18].传统技术采用的电偶型ACM探针是Cu板与钢板等间隔且处于相同水平面进行绝缘的插指电极，由于其间距较大，传统的大气腐蚀监测传感器在液膜较薄时会造成较大的IR降，导致对液膜厚度响应的灵敏度低且影响测量精度，传统的大气腐蚀监测传感器最薄的绝缘层厚度不低于35 μm，即能监测到的最低液滴厚度为35 μm[4,19]难以达到测量的准确性要求. ...
Galvanic corrosion research of production tubing, production casing and packer materials in packer fluid
1
2007
... 为了解决现有腐蚀监测方法的局限性，近年来，研究人员提出了基于电偶腐蚀原理设计的电偶型ACM技术，该技术是运用两种不同电位的金属材料组成电偶型ACM技术的两组电极，当两种金属电极间有液膜产生时，就会形成腐蚀原电池，然后通过监测到的电偶电流来评估材料的腐蚀情况.研究表明[15,16]，两电极之间的距离、液膜厚度、温度、湿度以及阴阳极面积比等都会对材料的电偶腐蚀产生影响.在电极间距恒定的情况下，电偶电流的大小是由液膜厚度变化和电解质浓度变化共同决定的.此外，已有学者得出结论，电偶电流密度与电偶对间距成反比[17]，电偶腐蚀效应及电偶腐蚀敏感度随着温度的降低而降低，阳极的腐蚀速度随阴阳极腐蚀电位差和阴阳极面积比的增大而增大[18].传统技术采用的电偶型ACM探针是Cu板与钢板等间隔且处于相同水平面进行绝缘的插指电极，由于其间距较大，传统的大气腐蚀监测传感器在液膜较薄时会造成较大的IR降，导致对液膜厚度响应的灵敏度低且影响测量精度，传统的大气腐蚀监测传感器最薄的绝缘层厚度不低于35 μm，即能监测到的最低液滴厚度为35 μm[4,19]难以达到测量的准确性要求. ...
油套管及封隔器用钢在封隔液环境下的电偶腐蚀行为研究
1
2007
... 为了解决现有腐蚀监测方法的局限性，近年来，研究人员提出了基于电偶腐蚀原理设计的电偶型ACM技术，该技术是运用两种不同电位的金属材料组成电偶型ACM技术的两组电极，当两种金属电极间有液膜产生时，就会形成腐蚀原电池，然后通过监测到的电偶电流来评估材料的腐蚀情况.研究表明[15,16]，两电极之间的距离、液膜厚度、温度、湿度以及阴阳极面积比等都会对材料的电偶腐蚀产生影响.在电极间距恒定的情况下，电偶电流的大小是由液膜厚度变化和电解质浓度变化共同决定的.此外，已有学者得出结论，电偶电流密度与电偶对间距成反比[17]，电偶腐蚀效应及电偶腐蚀敏感度随着温度的降低而降低，阳极的腐蚀速度随阴阳极腐蚀电位差和阴阳极面积比的增大而增大[18].传统技术采用的电偶型ACM探针是Cu板与钢板等间隔且处于相同水平面进行绝缘的插指电极，由于其间距较大，传统的大气腐蚀监测传感器在液膜较薄时会造成较大的IR降，导致对液膜厚度响应的灵敏度低且影响测量精度，传统的大气腐蚀监测传感器最薄的绝缘层厚度不低于35 μm，即能监测到的最低液滴厚度为35 μm[4,19]难以达到测量的准确性要求. ...
Progress in research on galvanic corrosion behavior and protection
1
2018
... 为了解决现有腐蚀监测方法的局限性，近年来，研究人员提出了基于电偶腐蚀原理设计的电偶型ACM技术，该技术是运用两种不同电位的金属材料组成电偶型ACM技术的两组电极，当两种金属电极间有液膜产生时，就会形成腐蚀原电池，然后通过监测到的电偶电流来评估材料的腐蚀情况.研究表明[15,16]，两电极之间的距离、液膜厚度、温度、湿度以及阴阳极面积比等都会对材料的电偶腐蚀产生影响.在电极间距恒定的情况下，电偶电流的大小是由液膜厚度变化和电解质浓度变化共同决定的.此外，已有学者得出结论，电偶电流密度与电偶对间距成反比[17]，电偶腐蚀效应及电偶腐蚀敏感度随着温度的降低而降低，阳极的腐蚀速度随阴阳极腐蚀电位差和阴阳极面积比的增大而增大[18].传统技术采用的电偶型ACM探针是Cu板与钢板等间隔且处于相同水平面进行绝缘的插指电极，由于其间距较大，传统的大气腐蚀监测传感器在液膜较薄时会造成较大的IR降，导致对液膜厚度响应的灵敏度低且影响测量精度，传统的大气腐蚀监测传感器最薄的绝缘层厚度不低于35 μm，即能监测到的最低液滴厚度为35 μm[4,19]难以达到测量的准确性要求. ...
电偶腐蚀与防护的研究进展
1
2018
... 为了解决现有腐蚀监测方法的局限性，近年来，研究人员提出了基于电偶腐蚀原理设计的电偶型ACM技术，该技术是运用两种不同电位的金属材料组成电偶型ACM技术的两组电极，当两种金属电极间有液膜产生时，就会形成腐蚀原电池，然后通过监测到的电偶电流来评估材料的腐蚀情况.研究表明[15,16]，两电极之间的距离、液膜厚度、温度、湿度以及阴阳极面积比等都会对材料的电偶腐蚀产生影响.在电极间距恒定的情况下，电偶电流的大小是由液膜厚度变化和电解质浓度变化共同决定的.此外，已有学者得出结论，电偶电流密度与电偶对间距成反比[17]，电偶腐蚀效应及电偶腐蚀敏感度随着温度的降低而降低，阳极的腐蚀速度随阴阳极腐蚀电位差和阴阳极面积比的增大而增大[18].传统技术采用的电偶型ACM探针是Cu板与钢板等间隔且处于相同水平面进行绝缘的插指电极，由于其间距较大，传统的大气腐蚀监测传感器在液膜较薄时会造成较大的IR降，导致对液膜厚度响应的灵敏度低且影响测量精度，传统的大气腐蚀监测传感器最薄的绝缘层厚度不低于35 μm，即能监测到的最低液滴厚度为35 μm[4,19]难以达到测量的准确性要求. ...
Mechanism of galvanic corrosion of coupled 2024 Al-alloy and 316L stainless steel beneath a thin electrolyte film studied by real-time monitoring technologies
1
2017
... 为了解决现有腐蚀监测方法的局限性，近年来，研究人员提出了基于电偶腐蚀原理设计的电偶型ACM技术，该技术是运用两种不同电位的金属材料组成电偶型ACM技术的两组电极，当两种金属电极间有液膜产生时，就会形成腐蚀原电池，然后通过监测到的电偶电流来评估材料的腐蚀情况.研究表明[15,16]，两电极之间的距离、液膜厚度、温度、湿度以及阴阳极面积比等都会对材料的电偶腐蚀产生影响.在电极间距恒定的情况下，电偶电流的大小是由液膜厚度变化和电解质浓度变化共同决定的.此外，已有学者得出结论，电偶电流密度与电偶对间距成反比[17]，电偶腐蚀效应及电偶腐蚀敏感度随着温度的降低而降低，阳极的腐蚀速度随阴阳极腐蚀电位差和阴阳极面积比的增大而增大[18].传统技术采用的电偶型ACM探针是Cu板与钢板等间隔且处于相同水平面进行绝缘的插指电极，由于其间距较大，传统的大气腐蚀监测传感器在液膜较薄时会造成较大的IR降，导致对液膜厚度响应的灵敏度低且影响测量精度，传统的大气腐蚀监测传感器最薄的绝缘层厚度不低于35 μm，即能监测到的最低液滴厚度为35 μm[4,19]难以达到测量的准确性要求. ...
实时监测技术研究薄液膜下电偶腐蚀的机理
1
2017
... 为了解决现有腐蚀监测方法的局限性，近年来，研究人员提出了基于电偶腐蚀原理设计的电偶型ACM技术，该技术是运用两种不同电位的金属材料组成电偶型ACM技术的两组电极，当两种金属电极间有液膜产生时，就会形成腐蚀原电池，然后通过监测到的电偶电流来评估材料的腐蚀情况.研究表明[15,16]，两电极之间的距离、液膜厚度、温度、湿度以及阴阳极面积比等都会对材料的电偶腐蚀产生影响.在电极间距恒定的情况下，电偶电流的大小是由液膜厚度变化和电解质浓度变化共同决定的.此外，已有学者得出结论，电偶电流密度与电偶对间距成反比[17]，电偶腐蚀效应及电偶腐蚀敏感度随着温度的降低而降低，阳极的腐蚀速度随阴阳极腐蚀电位差和阴阳极面积比的增大而增大[18].传统技术采用的电偶型ACM探针是Cu板与钢板等间隔且处于相同水平面进行绝缘的插指电极，由于其间距较大，传统的大气腐蚀监测传感器在液膜较薄时会造成较大的IR降，导致对液膜厚度响应的灵敏度低且影响测量精度，传统的大气腐蚀监测传感器最薄的绝缘层厚度不低于35 μm，即能监测到的最低液滴厚度为35 μm[4,19]难以达到测量的准确性要求. ...
Effect of nano-Al2O3 and -TiO2 modified silicone coatings on high temperature oxidation Resistance of 304 stainless steel
1
2021

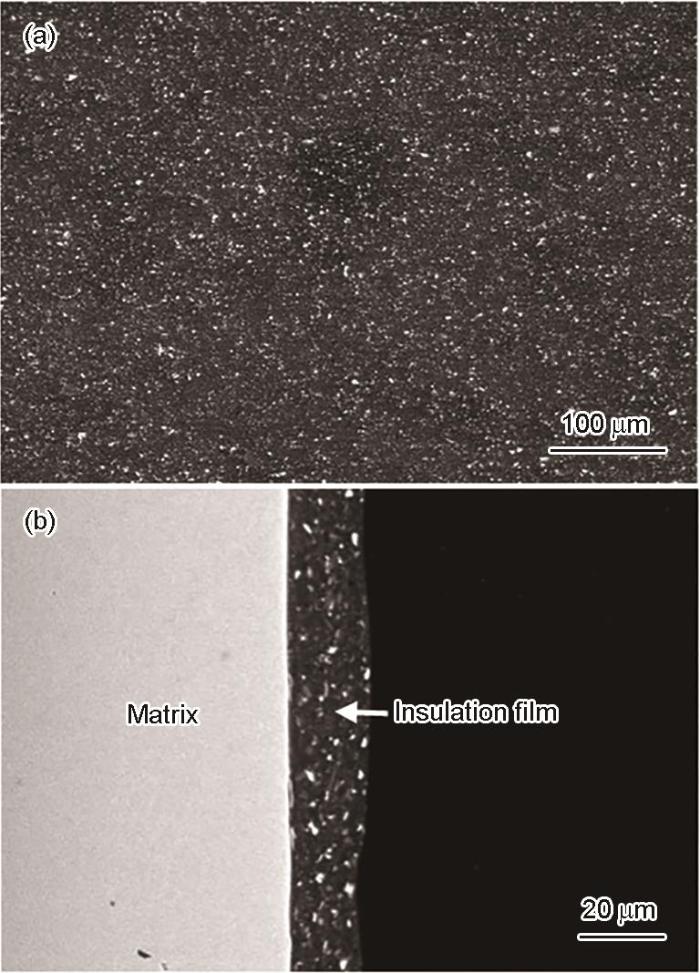

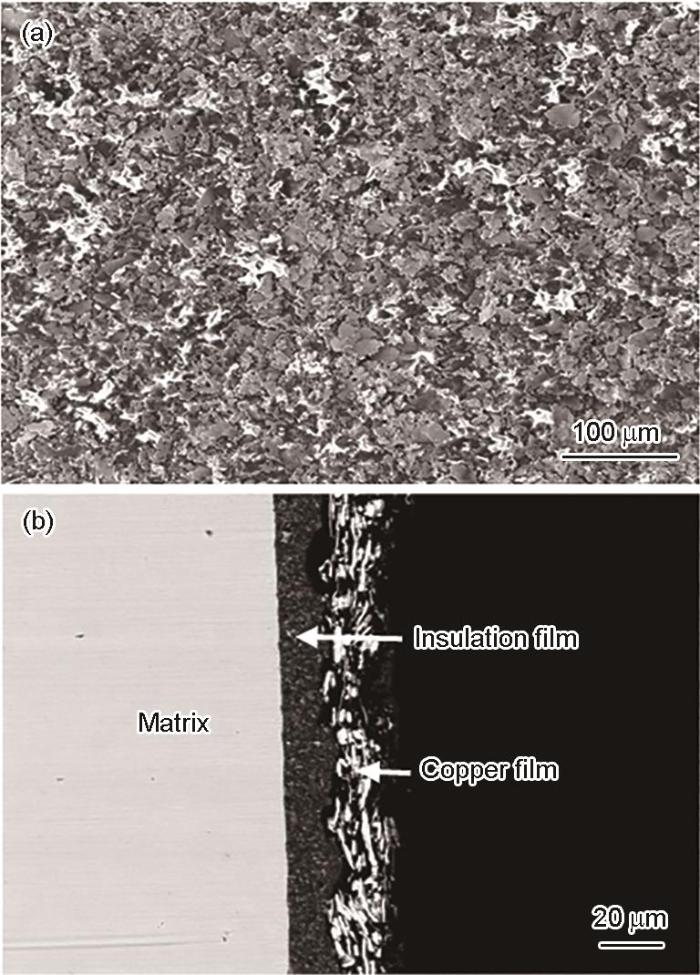

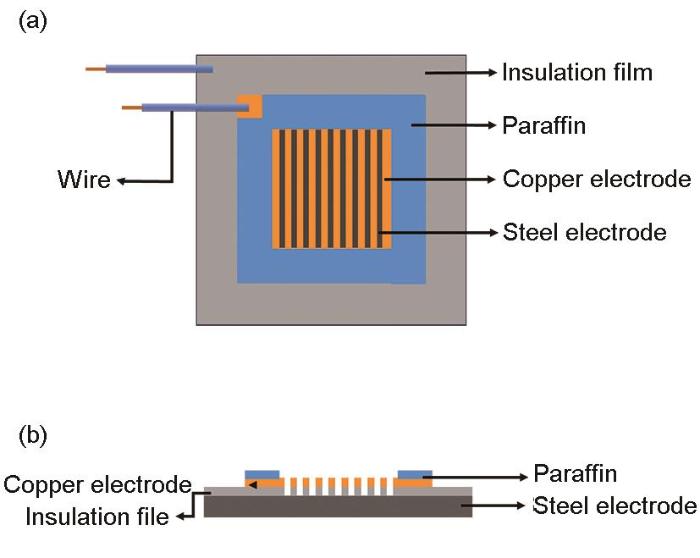

... 自制ACM探针示意图如图1所示，其制作步骤如下：首先，将钢加工成尺寸为50 mm × 50 mm × 3 mm的薄片状样品，用砂纸打磨至600#，随后在乙醇和丙酮(体积1:1)的混合溶液中超声清洗15 min并冷风吹干，之后保存在干燥皿中24 h使其完全干燥.然后，采用空气喷涂工艺将有机硅绝缘层涂料喷涂在钢表面[20]，然后在有机硅绝缘膜中心正方形区域喷涂一层铜导电漆作为阴极，并用万用表排查确保铜电极层不存在短路现象.接着，在铜电极层表面覆盖条形金属栅栏模具，用刀具沿条形金属栅栏的条形镂空部位去掉钢表面的有机硅绝缘层和铜导电层，裸露出长条形排布的钢电极.最后，将钢电极和铜电极分别与铜导线相连接，并用704硅橡胶对连接处进行密封，之后将铜导电层的四周边缘用石蜡覆盖，仅预留出图1所示的条形铜电极和钢电极，分别作为传感器的阴极和阳极.按此方法分别制作绝缘膜厚度为20、40和60 μm的电化学传感器.绝缘膜喷涂之后在空气中固化24 h，然后将样品在水中浸泡48 h以观察绝缘膜的透水性，采用扫描电镜(SEM，IN-SPECTF)观察其表面及截面形貌. ...
纳米Al2O3和TiO2改性有机硅涂层对304不锈钢高温氧化行为的影响
1
2021
... 自制ACM探针示意图如图1所示，其制作步骤如下：首先，将钢加工成尺寸为50 mm × 50 mm × 3 mm的薄片状样品，用砂纸打磨至600#，随后在乙醇和丙酮(体积1:1)的混合溶液中超声清洗15 min并冷风吹干，之后保存在干燥皿中24 h使其完全干燥.然后，采用空气喷涂工艺将有机硅绝缘层涂料喷涂在钢表面[20]，然后在有机硅绝缘膜中心正方形区域喷涂一层铜导电漆作为阴极，并用万用表排查确保铜电极层不存在短路现象.接着，在铜电极层表面覆盖条形金属栅栏模具，用刀具沿条形金属栅栏的条形镂空部位去掉钢表面的有机硅绝缘层和铜导电层，裸露出长条形排布的钢电极.最后，将钢电极和铜电极分别与铜导线相连接，并用704硅橡胶对连接处进行密封，之后将铜导电层的四周边缘用石蜡覆盖，仅预留出图1所示的条形铜电极和钢电极，分别作为传感器的阴极和阳极.按此方法分别制作绝缘膜厚度为20、40和60 μm的电化学传感器.绝缘膜喷涂之后在空气中固化24 h，然后将样品在水中浸泡48 h以观察绝缘膜的透水性，采用扫描电镜(SEM，IN-SPECTF)观察其表面及截面形貌. ...
Early stage galvanic corrosion of 5383 Al alloy coupled with 907 steel and aluminum bronze in 3.5%NaCl Solution
1
2015

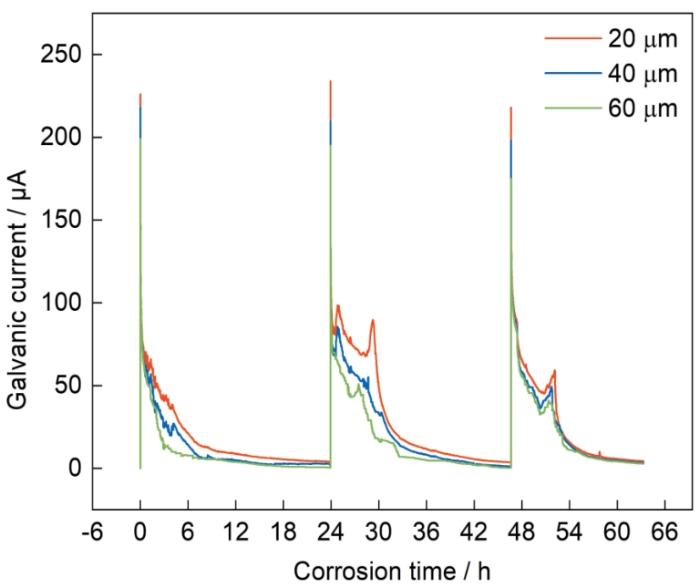

... 对绝缘膜厚度分别为20、40和60 μm的传感器进行干湿交替腐蚀实验，如图4所示.在滴加溶液的瞬间，3种绝缘膜厚度的传感器监测到的电偶电流均急剧上升，之后随着溶液的逐渐蒸发，电偶电流逐渐降低.其中，绝缘膜为60 μm的电流最先下降，绝缘膜为20 μm的电流下降最慢，说明两电极间的绝缘层厚度对电偶腐蚀过程存在影响.当绝缘膜厚度较小时，少量的沉积盐就能将两者连通，因此电偶腐蚀电流下降最慢.绝缘膜越薄，传感器监测电流越敏感.在液膜减薄初期，电偶电流降低很快，而液膜减薄后期，电偶电流变化趋缓并趋于稳定.这是因为初期Q420NH钢表面较为洁净，随着电偶腐蚀的进行，表面腐蚀产物不断堆积，碳钢表面电阻增加，电偶腐蚀反应受阻，电偶电流急剧下降.姚希等[21]研究表明当不同金属发生电偶腐蚀时，因接触部位的不同会产生不同的电流密度，因此代表不同金属接触间距的绝缘层厚度也对电偶腐蚀具有重要影响. ...
5383铝合金与907钢和铝青铜早期电偶腐蚀的平面分布
1
2015
... 对绝缘膜厚度分别为20、40和60 μm的传感器进行干湿交替腐蚀实验，如图4所示.在滴加溶液的瞬间，3种绝缘膜厚度的传感器监测到的电偶电流均急剧上升，之后随着溶液的逐渐蒸发，电偶电流逐渐降低.其中，绝缘膜为60 μm的电流最先下降，绝缘膜为20 μm的电流下降最慢，说明两电极间的绝缘层厚度对电偶腐蚀过程存在影响.当绝缘膜厚度较小时，少量的沉积盐就能将两者连通，因此电偶腐蚀电流下降最慢.绝缘膜越薄，传感器监测电流越敏感.在液膜减薄初期，电偶电流降低很快，而液膜减薄后期，电偶电流变化趋缓并趋于稳定.这是因为初期Q420NH钢表面较为洁净，随着电偶腐蚀的进行，表面腐蚀产物不断堆积，碳钢表面电阻增加，电偶腐蚀反应受阻，电偶电流急剧下降.姚希等[21]研究表明当不同金属发生电偶腐蚀时，因接触部位的不同会产生不同的电流密度，因此代表不同金属接触间距的绝缘层厚度也对电偶腐蚀具有重要影响. ...
Electrochemical impedance spectroscopy monitoring on mild steel Q235 in simulated industrial atmospheric corrosion environment
1
2014

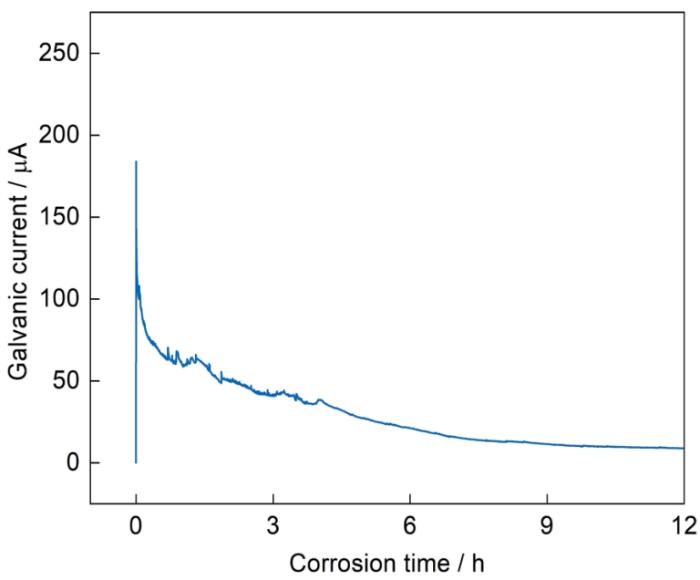

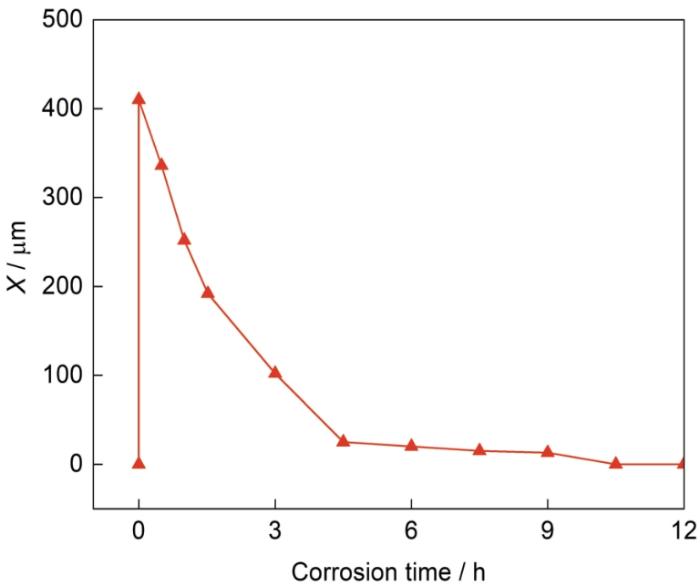

... 图6为传感器监测得到的电偶电流随时间变化曲线，可以看出，在传感器表面滴加溶液的瞬间电偶电流达到峰值，随后随着液膜厚度的降低，电偶电流也呈逐渐下降趋势.液膜蒸发过程中主要发生两个过程：液膜厚度逐渐减小，同时液膜中离子浓度逐渐浓缩而增加.一方面，液膜厚度的减小会造成溶液电阻的增大；另一方面，离子浓度增加将导致溶液电阻降低，从而对腐蚀速率有促进作用.二者的共同作用导致腐蚀速率出现先上升后下降的变化趋势[22].当液膜厚度减至20 μm以下时，可从图5得到传感器便监测不到电偶电流.说明当液滴的厚度大于20 μm时，可将此传感器的阴阳极连通，一旦小于这个临界值，便形成一个断路，监测不到电偶电流.比传统的大气腐蚀监测传感器具有更高的灵敏度. ...
低碳钢Q235在模拟酸雨大气腐蚀条件下的电化学阻抗谱监测
1
2014
... 图6为传感器监测得到的电偶电流随时间变化曲线，可以看出，在传感器表面滴加溶液的瞬间电偶电流达到峰值，随后随着液膜厚度的降低，电偶电流也呈逐渐下降趋势.液膜蒸发过程中主要发生两个过程：液膜厚度逐渐减小，同时液膜中离子浓度逐渐浓缩而增加.一方面，液膜厚度的减小会造成溶液电阻的增大；另一方面，离子浓度增加将导致溶液电阻降低，从而对腐蚀速率有促进作用.二者的共同作用导致腐蚀速率出现先上升后下降的变化趋势[22].当液膜厚度减至20 μm以下时，可从图5得到传感器便监测不到电偶电流.说明当液滴的厚度大于20 μm时，可将此传感器的阴阳极连通，一旦小于这个临界值，便形成一个断路，监测不到电偶电流.比传统的大气腐蚀监测传感器具有更高的灵敏度. ...
Research progress of the galvanic corrosion between carbon fiber reinforced resin matrix composites and typical metal connections
1
2022

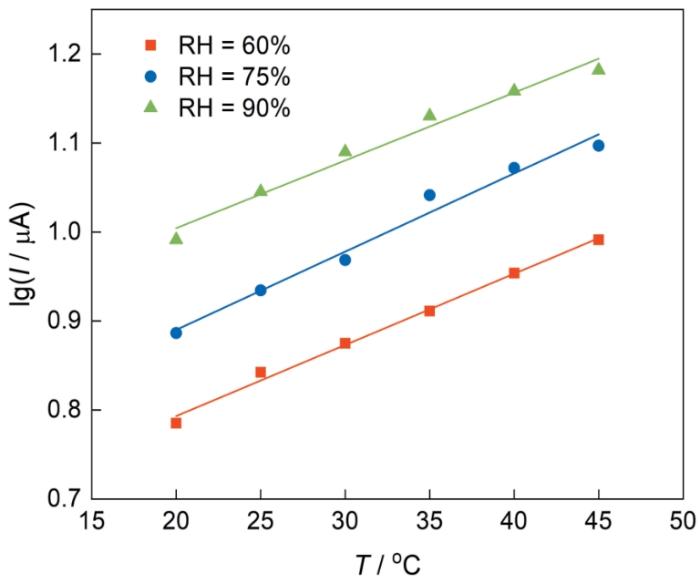

... 在相对湿度分别为60%、75%和90%时探究电偶电流随温度的变化，其结果如图7所示.电流为正表示Fe为电偶对的阳极.可以看出，3种湿度下电偶电流的对数随温度的变化规律一致，在同一湿度下，随着温度的升高，电偶腐蚀电流不断增大，意味着升高温度，电偶腐蚀速率加快，这与自腐蚀电流的变化保持一致[23].温度升高使分子运动加快，阳极反应速率加快，因此电偶电流增加.将数据进行拟合分析，得到的一条斜线，说明在固定湿度下电偶电流的对数与温度之间呈线性关系，拟合结果为RH = 60%时，lgI = 0.00800 + 0.63329T (R2 = 0.99428)，RH = 75%时，lgI = 0.00878 + 0.71447T(R2 = 0.98011)，RH = 90%时，lgI = 0.00762 + 0.85201T (R2 = 0.97779)，这种线性关系与前人研究结果相一致[24]，证明了电化学传感器可实时反映出温度的变化.此外，随着相对湿度的增加，温度和电偶电流的对数关系曲线上移，且基本保持平行状态，即温度一定时，湿度增加，腐蚀速率变大. ...
碳纤维增强树脂基复合材料与金属典型连接件电偶腐蚀的研究进展
1
2022
... 在相对湿度分别为60%、75%和90%时探究电偶电流随温度的变化，其结果如图7所示.电流为正表示Fe为电偶对的阳极.可以看出，3种湿度下电偶电流的对数随温度的变化规律一致，在同一湿度下，随着温度的升高，电偶腐蚀电流不断增大，意味着升高温度，电偶腐蚀速率加快，这与自腐蚀电流的变化保持一致[23].温度升高使分子运动加快，阳极反应速率加快，因此电偶电流增加.将数据进行拟合分析，得到的一条斜线，说明在固定湿度下电偶电流的对数与温度之间呈线性关系，拟合结果为RH = 60%时，lgI = 0.00800 + 0.63329T (R2 = 0.99428)，RH = 75%时，lgI = 0.00878 + 0.71447T(R2 = 0.98011)，RH = 90%时，lgI = 0.00762 + 0.85201T (R2 = 0.97779)，这种线性关系与前人研究结果相一致[24]，证明了电化学传感器可实时反映出温度的变化.此外，随着相对湿度的增加，温度和电偶电流的对数关系曲线上移，且基本保持平行状态，即温度一定时，湿度增加，腐蚀速率变大. ...
Research of environmental sensitivity of Cu/Fe galvanic cell
1
2006
... 在相对湿度分别为60%、75%和90%时探究电偶电流随温度的变化，其结果如图7所示.电流为正表示Fe为电偶对的阳极.可以看出，3种湿度下电偶电流的对数随温度的变化规律一致，在同一湿度下，随着温度的升高，电偶腐蚀电流不断增大，意味着升高温度，电偶腐蚀速率加快，这与自腐蚀电流的变化保持一致[23].温度升高使分子运动加快，阳极反应速率加快，因此电偶电流增加.将数据进行拟合分析，得到的一条斜线，说明在固定湿度下电偶电流的对数与温度之间呈线性关系，拟合结果为RH = 60%时，lgI = 0.00800 + 0.63329T (R2 = 0.99428)，RH = 75%时，lgI = 0.00878 + 0.71447T(R2 = 0.98011)，RH = 90%时，lgI = 0.00762 + 0.85201T (R2 = 0.97779)，这种线性关系与前人研究结果相一致[24]，证明了电化学传感器可实时反映出温度的变化.此外，随着相对湿度的增加，温度和电偶电流的对数关系曲线上移，且基本保持平行状态，即温度一定时，湿度增加，腐蚀速率变大. ...
Cu/Fe双电极原电池对环境敏感性的研究
1
2006
... 在相对湿度分别为60%、75%和90%时探究电偶电流随温度的变化，其结果如图7所示.电流为正表示Fe为电偶对的阳极.可以看出，3种湿度下电偶电流的对数随温度的变化规律一致，在同一湿度下，随着温度的升高，电偶腐蚀电流不断增大，意味着升高温度，电偶腐蚀速率加快，这与自腐蚀电流的变化保持一致[23].温度升高使分子运动加快，阳极反应速率加快，因此电偶电流增加.将数据进行拟合分析，得到的一条斜线，说明在固定湿度下电偶电流的对数与温度之间呈线性关系，拟合结果为RH = 60%时，lgI = 0.00800 + 0.63329T (R2 = 0.99428)，RH = 75%时，lgI = 0.00878 + 0.71447T(R2 = 0.98011)，RH = 90%时，lgI = 0.00762 + 0.85201T (R2 = 0.97779)，这种线性关系与前人研究结果相一致[24]，证明了电化学传感器可实时反映出温度的变化.此外，随着相对湿度的增加，温度和电偶电流的对数关系曲线上移，且基本保持平行状态，即温度一定时，湿度增加，腐蚀速率变大. ...
Field study of weather conditions affecting atmospheric corrosion by an automobile-carried atmospheric corrosion monitor sensor
1
2020

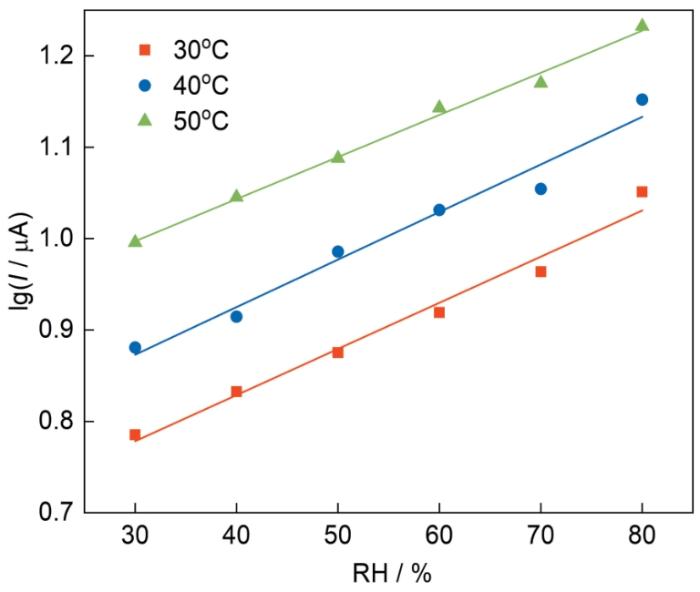

... 在温度分别为20、30和40℃时研究电偶电流随相对湿度的变化，其结果如图8所示.可以看出，3种温度下电偶电流的对数随湿度的变化规律一致，在同一温度下，湿度越大，电偶腐蚀电流越大，代表着空气中水分子的含量越高，液滴也就更容易将传感器的阴阳极连通，相对湿度的升高会加剧大气腐蚀[25].因此电偶电流越大，腐蚀速率越快.将数据进行拟合分析，同样可以得到的一条斜线，在不同温度下，相对湿度RH和腐蚀电流之间满足lgI = c + d·RH (c、d为常数)关系式，拟合结果为T = 30℃时，lgI = 0.00543 + 0.60458RH (R2 = 0.99553)，T = 40℃时，lgI = 0.00542 + 0.71304RH (R2 = 0.98338)，T = 50℃时，lgI = 0.00483 + 0.84247RH (R2 = 0.97930)，这说明温度恒定时，相对湿度和腐蚀电流的对数成线性关系，也说明电化学传感器可实时反映出湿度的变化.同样，随着温度的升高，相对湿度和腐蚀电流的对数关系曲线上移，且基本保持平行状态，即湿度一定时，升高温度，腐蚀速率变大. ...
Analysis of galvanic corrosion behavior of stainless steel and hull steel in seawater
1
2022

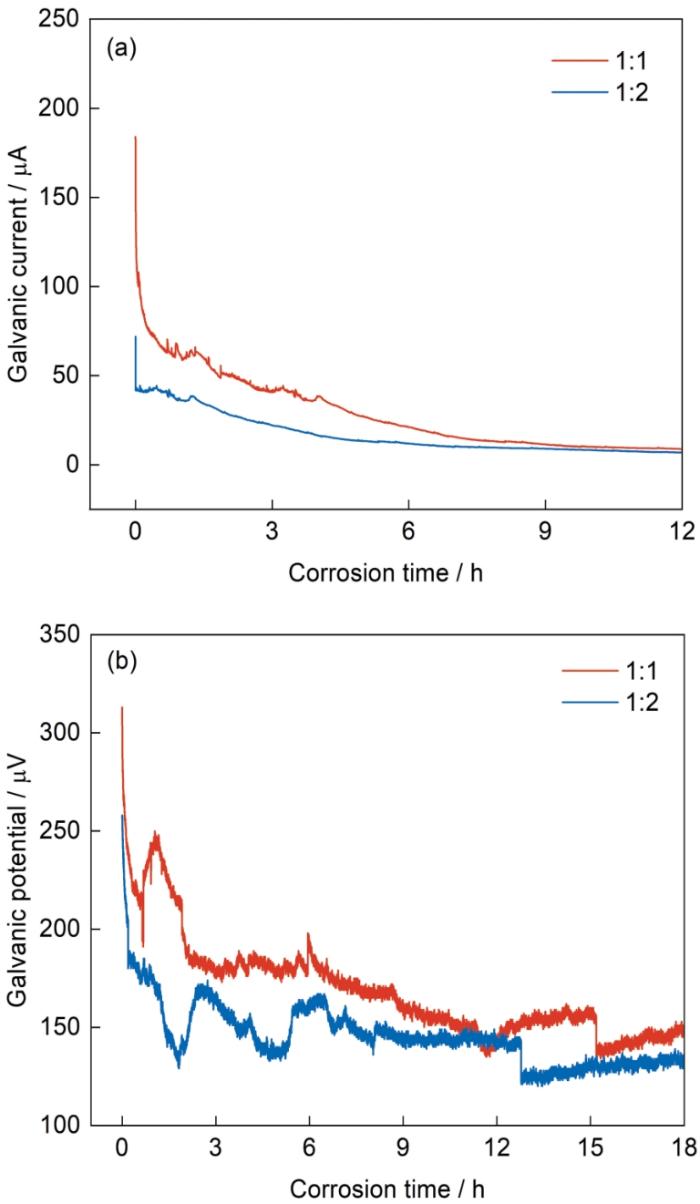

... 由图9b可看出，当Fe表面积增加即阴阳极面积比减小时，电偶电位降低，因为耦合体系中的Fe的暴露面积占比面积逐渐增大，电偶电位逐渐向Fe的自腐蚀电位偏移，阳极的电偶腐蚀驱动力也逐渐变小，同时阳极电偶电流也逐渐降低[26].因此，若阳极面积增加，即阴阳极面积比减小，阳极腐蚀速率也随之降低. ...
不锈钢与船体钢在海水中的电偶腐蚀行为研究
1
2022
... 由图9b可看出，当Fe表面积增加即阴阳极面积比减小时，电偶电位降低，因为耦合体系中的Fe的暴露面积占比面积逐渐增大，电偶电位逐渐向Fe的自腐蚀电位偏移，阳极的电偶腐蚀驱动力也逐渐变小，同时阳极电偶电流也逐渐降低[26].因此，若阳极面积增加，即阴阳极面积比减小，阳极腐蚀速率也随之降低. ...
