Effect of extrusion ratio on microstructure and mechanical properties of Mg-8Li-3Al-2Zn-0.5Y alloy with duplex structure
1
2017
... 相比其他金属材料，镁锂 (Mg-Li) 合金是最轻的金属结构材料 (密度<1.6 g·cm-3 ).面对全球能源资源的严重短缺，航空、航天等行业对节能轻质结构材料的需求日益迫切.同时，Mg-Li合金具有良好的可铸性、比强度和比刚度，被研究人员认为是一种最理想的工程材料[1 , 2 ] .然而，Mg-Li合金的耐腐蚀性导致其难以满足实际工程应用.由于Mg (Mg=Mg2+ +2e E θ =-2.37 V) 和Li (Li=Li+ +e E θ =-3.05 V) 都是活泼金属，能与O2 和水蒸气发生化学反应产生疏松多孔的氧化膜等腐蚀产物，不能有效保护基体且在腐蚀性环境中存在电位差，易发生自耦腐蚀[3 ~5 ] .与常规Ti、Al和Cu等金属相比，其表面无法形成具有耐腐蚀性的氧化膜层，若基体没有防护，Mg-Li合金则会迅速腐蚀导致失效[6 ] .目前，研究人员通过提高合金的纯度和合金化元素来提高Mg-Li合金的耐腐蚀性，但是效果并不明显，无法从根本上控制Mg-Li合金腐蚀，因此设计开发具有工程应用价值的耐腐蚀Mg-Li合金防护技术是突破瓶颈的有效途径[7 ] .因此，本文综述了Mg-Li合金腐蚀和防护技术的最新研究进展. ...
Effects of Li content on microstructure and mechanical properties of as-cast Mg-x Li-3Al-2Zn-0.5Y alloys
1
2022
... 相比其他金属材料，镁锂 (Mg-Li) 合金是最轻的金属结构材料 (密度<1.6 g·cm-3 ).面对全球能源资源的严重短缺，航空、航天等行业对节能轻质结构材料的需求日益迫切.同时，Mg-Li合金具有良好的可铸性、比强度和比刚度，被研究人员认为是一种最理想的工程材料[1 , 2 ] .然而，Mg-Li合金的耐腐蚀性导致其难以满足实际工程应用.由于Mg (Mg=Mg2+ +2e E θ =-2.37 V) 和Li (Li=Li+ +e E θ =-3.05 V) 都是活泼金属，能与O2 和水蒸气发生化学反应产生疏松多孔的氧化膜等腐蚀产物，不能有效保护基体且在腐蚀性环境中存在电位差，易发生自耦腐蚀[3 ~5 ] .与常规Ti、Al和Cu等金属相比，其表面无法形成具有耐腐蚀性的氧化膜层，若基体没有防护，Mg-Li合金则会迅速腐蚀导致失效[6 ] .目前，研究人员通过提高合金的纯度和合金化元素来提高Mg-Li合金的耐腐蚀性，但是效果并不明显，无法从根本上控制Mg-Li合金腐蚀，因此设计开发具有工程应用价值的耐腐蚀Mg-Li合金防护技术是突破瓶颈的有效途径[7 ] .因此，本文综述了Mg-Li合金腐蚀和防护技术的最新研究进展. ...
Thermo-driven oleogel-based self-healing slippery surface behaving superior corrosion inhibition to Mg-Li alloy
1
2022
... 相比其他金属材料，镁锂 (Mg-Li) 合金是最轻的金属结构材料 (密度<1.6 g·cm-3 ).面对全球能源资源的严重短缺，航空、航天等行业对节能轻质结构材料的需求日益迫切.同时，Mg-Li合金具有良好的可铸性、比强度和比刚度，被研究人员认为是一种最理想的工程材料[1 , 2 ] .然而，Mg-Li合金的耐腐蚀性导致其难以满足实际工程应用.由于Mg (Mg=Mg2+ +2e E θ =-2.37 V) 和Li (Li=Li+ +e E θ =-3.05 V) 都是活泼金属，能与O2 和水蒸气发生化学反应产生疏松多孔的氧化膜等腐蚀产物，不能有效保护基体且在腐蚀性环境中存在电位差，易发生自耦腐蚀[3 ~5 ] .与常规Ti、Al和Cu等金属相比，其表面无法形成具有耐腐蚀性的氧化膜层，若基体没有防护，Mg-Li合金则会迅速腐蚀导致失效[6 ] .目前，研究人员通过提高合金的纯度和合金化元素来提高Mg-Li合金的耐腐蚀性，但是效果并不明显，无法从根本上控制Mg-Li合金腐蚀，因此设计开发具有工程应用价值的耐腐蚀Mg-Li合金防护技术是突破瓶颈的有效途径[7 ] .因此，本文综述了Mg-Li合金腐蚀和防护技术的最新研究进展. ...
Effect of the Al-Si eutectic on the microstructure and corrosion behavior of the single-phase Mg alloy Mg-4Li
0
2021
Bioinspired superhydrophobic surface via one-step electrodeposition and its corrosion inhibition for Mg-Li alloy
2
2022
... 相比其他金属材料，镁锂 (Mg-Li) 合金是最轻的金属结构材料 (密度<1.6 g·cm-3 ).面对全球能源资源的严重短缺，航空、航天等行业对节能轻质结构材料的需求日益迫切.同时，Mg-Li合金具有良好的可铸性、比强度和比刚度，被研究人员认为是一种最理想的工程材料[1 , 2 ] .然而，Mg-Li合金的耐腐蚀性导致其难以满足实际工程应用.由于Mg (Mg=Mg2+ +2e E θ =-2.37 V) 和Li (Li=Li+ +e E θ =-3.05 V) 都是活泼金属，能与O2 和水蒸气发生化学反应产生疏松多孔的氧化膜等腐蚀产物，不能有效保护基体且在腐蚀性环境中存在电位差，易发生自耦腐蚀[3 ~5 ] .与常规Ti、Al和Cu等金属相比，其表面无法形成具有耐腐蚀性的氧化膜层，若基体没有防护，Mg-Li合金则会迅速腐蚀导致失效[6 ] .目前，研究人员通过提高合金的纯度和合金化元素来提高Mg-Li合金的耐腐蚀性，但是效果并不明显，无法从根本上控制Mg-Li合金腐蚀，因此设计开发具有工程应用价值的耐腐蚀Mg-Li合金防护技术是突破瓶颈的有效途径[7 ] .因此，本文综述了Mg-Li合金腐蚀和防护技术的最新研究进展. ...
... Ouyang等[5 ] 通过一步电沉积技术制备了具有微/纳米结构的仿生超疏水Mg-Li合金，腐蚀电流密度为4.36×10-8 A·cm-2 ，相对于裸Mg-Li合金降低了4个数量级；同时，该超疏水涂层具有自清洁和防污效果.Wang等[42 ] 在Mg-Li合金表面制备了MCM-22和Ce-MCM-22分子筛的环氧涂层，通过划痕实验验证了该涂层对基材具有良好的自修复保护能力，如图3 展示了含有Ce-MCM-22划痕的环氧涂层浸入0.35%NaCl溶液中的不同时间SEM和Ce面扫图像，可以清晰观察到浸泡40和120 h后，越来越多的Ce迁移到划痕区域，表现出明显的自修复性能.Cui等[43 ] 在Mg-1Li-1Ca合金上通过水热法构建了SnO2 掺杂的Ca-P-Sn涂层，电化学测试表明Ca-P-Sn涂层使得Mg-Li合金的耐腐蚀性提升了1倍；同时，细胞实验验证了该涂层具有良好的抗菌性能.李玉峰等[44 ] 采用溶胶-凝胶法和乙烯基三甲基硅烷改性在Mg-10Li-2Al-1Gd表面获得了具有防腐蚀和自清洁的超疏水表面，致使Mg-Li合金的阻抗值达到105 Ω·cm2 ，腐蚀电流密度仅为6.19×10-8 A·cm-2 . ...
Research progress on the corrosion behavior of magnesium-lithium-based alloys: a review
1
2018
... 相比其他金属材料，镁锂 (Mg-Li) 合金是最轻的金属结构材料 (密度<1.6 g·cm-3 ).面对全球能源资源的严重短缺，航空、航天等行业对节能轻质结构材料的需求日益迫切.同时，Mg-Li合金具有良好的可铸性、比强度和比刚度，被研究人员认为是一种最理想的工程材料[1 , 2 ] .然而，Mg-Li合金的耐腐蚀性导致其难以满足实际工程应用.由于Mg (Mg=Mg2+ +2e E θ =-2.37 V) 和Li (Li=Li+ +e E θ =-3.05 V) 都是活泼金属，能与O2 和水蒸气发生化学反应产生疏松多孔的氧化膜等腐蚀产物，不能有效保护基体且在腐蚀性环境中存在电位差，易发生自耦腐蚀[3 ~5 ] .与常规Ti、Al和Cu等金属相比，其表面无法形成具有耐腐蚀性的氧化膜层，若基体没有防护，Mg-Li合金则会迅速腐蚀导致失效[6 ] .目前，研究人员通过提高合金的纯度和合金化元素来提高Mg-Li合金的耐腐蚀性，但是效果并不明显，无法从根本上控制Mg-Li合金腐蚀，因此设计开发具有工程应用价值的耐腐蚀Mg-Li合金防护技术是突破瓶颈的有效途径[7 ] .因此，本文综述了Mg-Li合金腐蚀和防护技术的最新研究进展. ...
Corrosion behavior and surface treatment of superlight Mg-Li alloys
1
2017
... 相比其他金属材料，镁锂 (Mg-Li) 合金是最轻的金属结构材料 (密度<1.6 g·cm-3 ).面对全球能源资源的严重短缺，航空、航天等行业对节能轻质结构材料的需求日益迫切.同时，Mg-Li合金具有良好的可铸性、比强度和比刚度，被研究人员认为是一种最理想的工程材料[1 , 2 ] .然而，Mg-Li合金的耐腐蚀性导致其难以满足实际工程应用.由于Mg (Mg=Mg2+ +2e E θ =-2.37 V) 和Li (Li=Li+ +e E θ =-3.05 V) 都是活泼金属，能与O2 和水蒸气发生化学反应产生疏松多孔的氧化膜等腐蚀产物，不能有效保护基体且在腐蚀性环境中存在电位差，易发生自耦腐蚀[3 ~5 ] .与常规Ti、Al和Cu等金属相比，其表面无法形成具有耐腐蚀性的氧化膜层，若基体没有防护，Mg-Li合金则会迅速腐蚀导致失效[6 ] .目前，研究人员通过提高合金的纯度和合金化元素来提高Mg-Li合金的耐腐蚀性，但是效果并不明显，无法从根本上控制Mg-Li合金腐蚀，因此设计开发具有工程应用价值的耐腐蚀Mg-Li合金防护技术是突破瓶颈的有效途径[7 ] .因此，本文综述了Mg-Li合金腐蚀和防护技术的最新研究进展. ...
Effect of extrusion on microstructure, mechanical properties and corrosion behavior of Mg-5Li-5 Al-0.6Y alloy
1
2021
... Li含量低于5.7%时，Mg-Li合金主要由HCP晶体结构的α -Mg相组成，与传统的镁合金具有相同的晶体结构，故其腐蚀行为相似.Ye等[8 ] 研究了挤压对Mg-5Li-5Al-0.6Y合金腐蚀行为的影响，说明挤压后均匀细小的第二相沿挤压方向分布在α -Mg基体中，降低了微电偶腐蚀，形成致密均匀的腐蚀产物.Yang等[9 ] 报告了两种α -Mg基Mg-Li合金 (LAZ131和LAZ531) 中晶界和晶粒取向的腐蚀和放电行为.随着腐蚀和放电过程的进行，晶界处优先受到攻击，加速α -Mg基Mg-Li合金的溶解.而且 (101 ¯ 0) /(112 ¯ 0) 取向晶粒比 (0002) 取向晶粒更易腐蚀.Nene等[10 ] 研究了均质化 (H),轧制态 (AR) 和轧制+退火态 (RA) 的Mg-4Li-1Ca (LC41) 合金在模拟体液 (SBF) 中的腐蚀和生物降解行为，如表1 展示电化学测试结果，表明RA状态的LC41合金表现出良好的耐腐蚀性 (腐蚀电位E corr ：-2.18 V vs SCE、腐蚀电流I corr ：3.54×10-5 A·cm-2 、腐蚀速率CR：0.94 mm·a-1 和极化电阻R p ：1.864 kΩ·cm2 ).这归因于RA-LC41合金表现出相对均匀细小的无孪晶的等轴晶粒，并且提出了合金在SBF环境中的腐蚀机制，如下： ...
挤压对Mg-5Li-5Al-0.6Y合金组织、力学性能和腐蚀行为的影响
1
2021
... Li含量低于5.7%时，Mg-Li合金主要由HCP晶体结构的α -Mg相组成，与传统的镁合金具有相同的晶体结构，故其腐蚀行为相似.Ye等[8 ] 研究了挤压对Mg-5Li-5Al-0.6Y合金腐蚀行为的影响，说明挤压后均匀细小的第二相沿挤压方向分布在α -Mg基体中，降低了微电偶腐蚀，形成致密均匀的腐蚀产物.Yang等[9 ] 报告了两种α -Mg基Mg-Li合金 (LAZ131和LAZ531) 中晶界和晶粒取向的腐蚀和放电行为.随着腐蚀和放电过程的进行，晶界处优先受到攻击，加速α -Mg基Mg-Li合金的溶解.而且 (101 ¯ 0) /(112 ¯ 0) 取向晶粒比 (0002) 取向晶粒更易腐蚀.Nene等[10 ] 研究了均质化 (H),轧制态 (AR) 和轧制+退火态 (RA) 的Mg-4Li-1Ca (LC41) 合金在模拟体液 (SBF) 中的腐蚀和生物降解行为，如表1 展示电化学测试结果，表明RA状态的LC41合金表现出良好的耐腐蚀性 (腐蚀电位E corr ：-2.18 V vs SCE、腐蚀电流I corr ：3.54×10-5 A·cm-2 、腐蚀速率CR：0.94 mm·a-1 和极化电阻R p ：1.864 kΩ·cm2 ).这归因于RA-LC41合金表现出相对均匀细小的无孪晶的等轴晶粒，并且提出了合金在SBF环境中的腐蚀机制，如下： ...
Clarifying the roles of grain boundary and grain orientation on the corrosion and discharge processes of α -Mg based Mg-Li alloys for primary Mg-air batteries
1
2021
... Li含量低于5.7%时，Mg-Li合金主要由HCP晶体结构的α -Mg相组成，与传统的镁合金具有相同的晶体结构，故其腐蚀行为相似.Ye等[8 ] 研究了挤压对Mg-5Li-5Al-0.6Y合金腐蚀行为的影响，说明挤压后均匀细小的第二相沿挤压方向分布在α -Mg基体中，降低了微电偶腐蚀，形成致密均匀的腐蚀产物.Yang等[9 ] 报告了两种α -Mg基Mg-Li合金 (LAZ131和LAZ531) 中晶界和晶粒取向的腐蚀和放电行为.随着腐蚀和放电过程的进行，晶界处优先受到攻击，加速α -Mg基Mg-Li合金的溶解.而且 (101 ¯ 0) /(112 ¯ 0) 取向晶粒比 (0002) 取向晶粒更易腐蚀.Nene等[10 ] 研究了均质化 (H),轧制态 (AR) 和轧制+退火态 (RA) 的Mg-4Li-1Ca (LC41) 合金在模拟体液 (SBF) 中的腐蚀和生物降解行为，如表1 展示电化学测试结果，表明RA状态的LC41合金表现出良好的耐腐蚀性 (腐蚀电位E corr ：-2.18 V vs SCE、腐蚀电流I corr ：3.54×10-5 A·cm-2 、腐蚀速率CR：0.94 mm·a-1 和极化电阻R p ：1.864 kΩ·cm2 ).这归因于RA-LC41合金表现出相对均匀细小的无孪晶的等轴晶粒，并且提出了合金在SBF环境中的腐蚀机制，如下： ...
Biocorrosion and biodegradation behavior of ultralight Mg-4Li-1Ca (LC41) alloy in simulated body fluid for degradable implant applications
1
2015
... Li含量低于5.7%时，Mg-Li合金主要由HCP晶体结构的α -Mg相组成，与传统的镁合金具有相同的晶体结构，故其腐蚀行为相似.Ye等[8 ] 研究了挤压对Mg-5Li-5Al-0.6Y合金腐蚀行为的影响，说明挤压后均匀细小的第二相沿挤压方向分布在α -Mg基体中，降低了微电偶腐蚀，形成致密均匀的腐蚀产物.Yang等[9 ] 报告了两种α -Mg基Mg-Li合金 (LAZ131和LAZ531) 中晶界和晶粒取向的腐蚀和放电行为.随着腐蚀和放电过程的进行，晶界处优先受到攻击，加速α -Mg基Mg-Li合金的溶解.而且 (101 ¯ 0) /(112 ¯ 0) 取向晶粒比 (0002) 取向晶粒更易腐蚀.Nene等[10 ] 研究了均质化 (H),轧制态 (AR) 和轧制+退火态 (RA) 的Mg-4Li-1Ca (LC41) 合金在模拟体液 (SBF) 中的腐蚀和生物降解行为，如表1 展示电化学测试结果，表明RA状态的LC41合金表现出良好的耐腐蚀性 (腐蚀电位E corr ：-2.18 V vs SCE、腐蚀电流I corr ：3.54×10-5 A·cm-2 、腐蚀速率CR：0.94 mm·a-1 和极化电阻R p ：1.864 kΩ·cm2 ).这归因于RA-LC41合金表现出相对均匀细小的无孪晶的等轴晶粒，并且提出了合金在SBF环境中的腐蚀机制，如下： ...
Corrosion characterization of Mg-8Li alloy in NaCl solution
3
2009
... 当Li含量在5.7%~10.3%时，Mg-Li合金由HCP α -Mg和BCC β -Li组成.因α -Mg和β -Li之间存在电位差，导致了双相Mg-Li合金在腐蚀溶液中形成了电偶腐蚀，加速了合金的腐蚀.正如Song等[11 ] 研究了Mg-8Li合金在NaCl溶液中的腐蚀机理，如图1 所示.Mg-8Li合金优先从α -Mg和β -Li相边界开始发生局部腐蚀，然后再向β -Li相发生丝状腐蚀.此外，Song等[12 ] 研究Mg-8Li在腐蚀过程中表面腐蚀产物的组成，其包括4层：最外层为Mg(OH)2 和Li2 O的混合物；第2层为Mg(OH)2 、Li2 O和MgO的混合物；第3层为Mg(OH)2 、MgO、LiOH、Li2 O和Mg的混合物；最内层为MgO、Li2 O、Li和Mg的混合物，如图2 展示了HCP+BCC Mg-Li合金表面腐蚀层的形成. ...
... [
11 ]
Corrosion mechanism of Mg-8Li alloy in NaCl solution<sup>[<xref ref-type="bibr" rid="R11">11</xref>]</sup> Fig.1 ![]()
图2 HCP、HCP+BCC和BCC Mg-Li合金表面腐蚀层的形成示意图<sup>[<xref ref-type="bibr" rid="R13">13</xref>]</sup> Schematic diagram of the formation of corrosion layer on the surface of Mg-Li alloy<sup>[<xref ref-type="bibr" rid="R13">13</xref>]</sup>: (a) HCP, (b) HCP+BCC, (c) BCC Fig.2 ![]()
<strong>1.3 BCC <i>β</i>-Li</strong>单相结构<strong>Mg-Li</strong>合金的腐蚀行为 当Li含量高于10.3%时，Mg-Li合金的晶体结构完全变为了BCC β -Li单相.由于BCC结构的Mg-Li合金中Li含量较高，在腐蚀过程将导致合金表面局部呈现碱性，使得表面的LiOH薄膜与空气中的CO2 反应生成致密的Li2 CO3 薄膜，这与Xu等[13 ] 的研究一致，他们认为BCC β -Li相镁锂合金表面形成稳定的Li2 CO3 膜，能显著提升Mg-10.95Li-3.29Al-0.19Zr-0.59Y合金耐腐蚀性.如图2 展示了BCC Mg-Li合金表面腐蚀层的形成. ...
... [
11 ]
Fig.1 ![]()
图2 HCP、HCP+BCC和BCC Mg-Li合金表面腐蚀层的形成示意图<sup>[<xref ref-type="bibr" rid="R13">13</xref>]</sup> Schematic diagram of the formation of corrosion layer on the surface of Mg-Li alloy<sup>[<xref ref-type="bibr" rid="R13">13</xref>]</sup>: (a) HCP, (b) HCP+BCC, (c) BCC Fig.2 ![]()
<strong>1.3 BCC <i>β</i>-Li</strong>单相结构<strong>Mg-Li</strong>合金的腐蚀行为 当Li含量高于10.3%时，Mg-Li合金的晶体结构完全变为了BCC β -Li单相.由于BCC结构的Mg-Li合金中Li含量较高，在腐蚀过程将导致合金表面局部呈现碱性，使得表面的LiOH薄膜与空气中的CO2 反应生成致密的Li2 CO3 薄膜，这与Xu等[13 ] 的研究一致，他们认为BCC β -Li相镁锂合金表面形成稳定的Li2 CO3 膜，能显著提升Mg-10.95Li-3.29Al-0.19Zr-0.59Y合金耐腐蚀性.如图2 展示了BCC Mg-Li合金表面腐蚀层的形成. ...
Investigation of surface oxide film on magnesium lithium alloy
1
2009
... 当Li含量在5.7%~10.3%时，Mg-Li合金由HCP α -Mg和BCC β -Li组成.因α -Mg和β -Li之间存在电位差，导致了双相Mg-Li合金在腐蚀溶液中形成了电偶腐蚀，加速了合金的腐蚀.正如Song等[11 ] 研究了Mg-8Li合金在NaCl溶液中的腐蚀机理，如图1 所示.Mg-8Li合金优先从α -Mg和β -Li相边界开始发生局部腐蚀，然后再向β -Li相发生丝状腐蚀.此外，Song等[12 ] 研究Mg-8Li在腐蚀过程中表面腐蚀产物的组成，其包括4层：最外层为Mg(OH)2 和Li2 O的混合物；第2层为Mg(OH)2 、Li2 O和MgO的混合物；第3层为Mg(OH)2 、MgO、LiOH、Li2 O和Mg的混合物；最内层为MgO、Li2 O、Li和Mg的混合物，如图2 展示了HCP+BCC Mg-Li合金表面腐蚀层的形成. ...
A high-specific-strength and corrosion-resistant magnesium alloy
3
2015
... 当Li含量在5.7%~10.3%时，Mg-Li合金由HCP
α -Mg和BCC
β -Li组成.因
α -Mg和
β -Li之间存在电位差，导致了双相Mg-Li合金在腐蚀溶液中形成了电偶腐蚀，加速了合金的腐蚀.正如Song等
[11 ] 研究了Mg-8Li合金在NaCl溶液中的腐蚀机理，如
图1 所示.Mg-8Li合金优先从
α -Mg和
β -Li相边界开始发生局部腐蚀，然后再向
β -Li相发生丝状腐蚀.此外，Song等
[12 ] 研究Mg-8Li在腐蚀过程中表面腐蚀产物的组成，其包括4层：最外层为Mg(OH)
2 和Li
2 O的混合物；第2层为Mg(OH)
2 、Li
2 O和MgO的混合物；第3层为Mg(OH)
2 、MgO、LiOH、Li
2 O和Mg的混合物；最内层为MgO、Li
2 O、Li和Mg的混合物，如
图2 展示了HCP+BCC Mg-Li合金表面腐蚀层的形成.

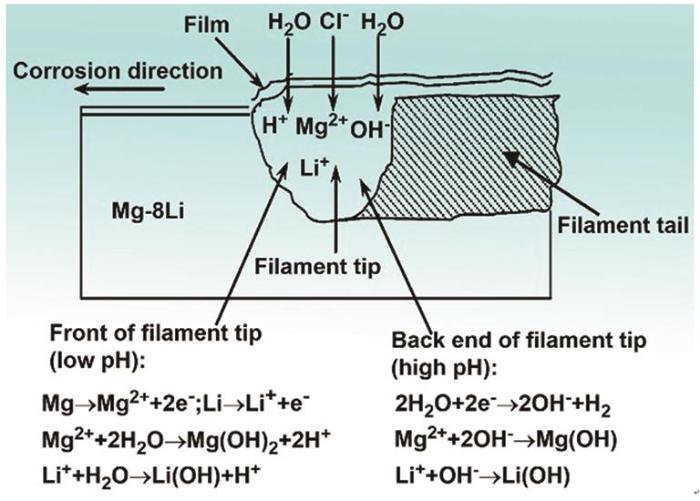

图1 Mg-8Li合金在NaCl溶液中的腐蚀机理<sup>[<xref ref-type="bibr" rid="R11">11</xref>]</sup> Corrosion mechanism of Mg-8Li alloy in NaCl solution<sup>[<xref ref-type="bibr" rid="R11">11</xref>]</sup> Fig.1 ![]()

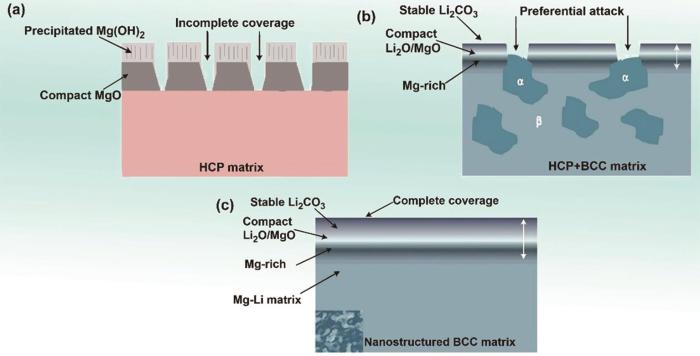

图2 HCP、HCP+BCC和BCC Mg-Li合金表面腐蚀层的形成示意图<sup>[<xref ref-type="bibr" rid="R13">13</xref>]</sup> Schematic diagram of the formation of corrosion layer on the surface of Mg-Li alloy<sup>[<xref ref-type="bibr" rid="R13">13</xref>]</sup>: (a) HCP, (b) HCP+BCC, (c) BCC Fig.2 ![]()
<strong>1.3 BCC <i>β</i>-Li</strong>单相结构<strong>Mg-Li</strong>合金的腐蚀行为 当Li含量高于10.3%时，Mg-Li合金的晶体结构完全变为了BCC β -Li单相.由于BCC结构的Mg-Li合金中Li含量较高，在腐蚀过程将导致合金表面局部呈现碱性，使得表面的LiOH薄膜与空气中的CO2 反应生成致密的Li2 CO3 薄膜，这与Xu等[13 ] 的研究一致，他们认为BCC β -Li相镁锂合金表面形成稳定的Li2 CO3 膜，能显著提升Mg-10.95Li-3.29Al-0.19Zr-0.59Y合金耐腐蚀性.如图2 展示了BCC Mg-Li合金表面腐蚀层的形成. ...
... [
13 ]: (a) HCP, (b) HCP+BCC, (c) BCC
Fig.2 ![]()
<strong>1.3 BCC <i>β</i>-Li</strong>单相结构<strong>Mg-Li</strong>合金的腐蚀行为 当Li含量高于10.3%时，Mg-Li合金的晶体结构完全变为了BCC β -Li单相.由于BCC结构的Mg-Li合金中Li含量较高，在腐蚀过程将导致合金表面局部呈现碱性，使得表面的LiOH薄膜与空气中的CO2 反应生成致密的Li2 CO3 薄膜，这与Xu等[13 ] 的研究一致，他们认为BCC β -Li相镁锂合金表面形成稳定的Li2 CO3 膜，能显著提升Mg-10.95Li-3.29Al-0.19Zr-0.59Y合金耐腐蚀性.如图2 展示了BCC Mg-Li合金表面腐蚀层的形成. ...
... 当Li含量高于10.3%时，Mg-Li合金的晶体结构完全变为了BCC β -Li单相.由于BCC结构的Mg-Li合金中Li含量较高，在腐蚀过程将导致合金表面局部呈现碱性，使得表面的LiOH薄膜与空气中的CO2 反应生成致密的Li2 CO3 薄膜，这与Xu等[13 ] 的研究一致，他们认为BCC β -Li相镁锂合金表面形成稳定的Li2 CO3 膜，能显著提升Mg-10.95Li-3.29Al-0.19Zr-0.59Y合金耐腐蚀性.如图2 展示了BCC Mg-Li合金表面腐蚀层的形成. ...
Research progress of cold spraying coating technology for Mg-alloy
1
2021
... 超轻质Mg-Li合金在实际应用环境中耐腐蚀性差且相对传统镁合金更难防护，严重限制了其在汽车、航空航天、医疗等领域的应用.其中，Mg-Li合金表面发生微电偶腐蚀和表面氧化膜松散是主要的原因.因此，随着Mg-Li合金在各行各业的广泛应用，研究开发高效的Mg-Li合金防腐蚀技术正成为一项重要的任务.近年来，Mg-Li合金的表面防护技术主要集中在阳极氧化、电镀与化学镀、化学转化涂层、冷热喷涂[14 ] 、导电性-屏蔽性聚合物涂层和超疏水涂层等，如下文对不同类型的表面防护进行了综述，为Mg-Li合金的开发与防护提供了新思路. ...
镁合金表面冷喷涂技术研究进展
1
2021
... 超轻质Mg-Li合金在实际应用环境中耐腐蚀性差且相对传统镁合金更难防护，严重限制了其在汽车、航空航天、医疗等领域的应用.其中，Mg-Li合金表面发生微电偶腐蚀和表面氧化膜松散是主要的原因.因此，随着Mg-Li合金在各行各业的广泛应用，研究开发高效的Mg-Li合金防腐蚀技术正成为一项重要的任务.近年来，Mg-Li合金的表面防护技术主要集中在阳极氧化、电镀与化学镀、化学转化涂层、冷热喷涂[14 ] 、导电性-屏蔽性聚合物涂层和超疏水涂层等，如下文对不同类型的表面防护进行了综述，为Mg-Li合金的开发与防护提供了新思路. ...
Black anodizing of a magnesium-lithium alloy
1
1996
... 阳极氧化技术是一种电解钝化工艺，通过在电解液中外加电流致使Mg-Li合金 (阳极) 表面发生氧化，形成具有耐腐蚀性的氧化薄膜.该技术的优点是在基材表面原位生成阳极氧化膜，与基体具有较强的结合强度、耐腐蚀性.阳极氧化技术最早在1993年，Sharma等[15 ] 通过在K2 Cr2 O7 +(NH4 )2 SO4 电解液中外加电流在Mg-Li合金表面获得了黑色阳极氧化膜层，提升了Mg-Li合金的抗腐蚀性，该涂层主要利用镁锂合金基体与电解液中的六价Cr离子发生氧化还原反应形成薄膜，具体反应如下： ...
Microstructure of anodic films grown on magnesium-lithium-yttrium ultra light alloy
1
2003
... 近年来，在倡导绿色环保无害化的趋势下，研究者致力于使用环保友好型的有机酸 (植酸、乙氨酸)、硅酸盐等作为电解液[16 ~18 ] .然而，阳极氧化技术当前面临的最大问题是氧化膜层含有大小不一的气孔等缺陷[19 ] ，不利于Mg-Li合金的耐腐蚀性. ...
Effects of phytic acid on anodic film for Mg-Li alloy
0
2010
Corrosion mechanism and surface protection of Mg-Li alloy
1
2022
... 近年来，在倡导绿色环保无害化的趋势下，研究者致力于使用环保友好型的有机酸 (植酸、乙氨酸)、硅酸盐等作为电解液[16 ~18 ] .然而，阳极氧化技术当前面临的最大问题是氧化膜层含有大小不一的气孔等缺陷[19 ] ，不利于Mg-Li合金的耐腐蚀性. ...
Mg-Li合金的腐蚀机理与表面防护
1
2022
... 近年来，在倡导绿色环保无害化的趋势下，研究者致力于使用环保友好型的有机酸 (植酸、乙氨酸)、硅酸盐等作为电解液[16 ~18 ] .然而，阳极氧化技术当前面临的最大问题是氧化膜层含有大小不一的气孔等缺陷[19 ] ，不利于Mg-Li合金的耐腐蚀性. ...
Influence of anodising current on the corrosion resistance of anodised AZ91D magnesium alloy
1
2006
... 近年来，在倡导绿色环保无害化的趋势下，研究者致力于使用环保友好型的有机酸 (植酸、乙氨酸)、硅酸盐等作为电解液[16 ~18 ] .然而，阳极氧化技术当前面临的最大问题是氧化膜层含有大小不一的气孔等缺陷[19 ] ，不利于Mg-Li合金的耐腐蚀性. ...
Research progress of microarc oxidation for corrosion prevention of Mg alloys
1
2018
... 微弧氧化 (MAO) 技术又称为等离子体氧化 (PEO),是在阳极氧化技术的基础上发展起来的，通过将常规阳极氧化与高压火花/电弧放电相结合，经瞬时高温高压在合金表面原位形成陶瓷氧化膜[20 ] .与常规阳极氧化相比，微弧氧化膜具有较小的空隙和较低的孔隙率，且所形成的陶瓷氧化膜具有耐磨、耐高温、电绝缘性好，与Mg-Li合金基体结合强度高等诸多优点.Wu等[21 ] 以硅酸盐为基础电解液，硫酸铜 (CuSO4 ·5H2 O) 为着色剂，通过优化配方设计和工艺制备了具有优异耐腐蚀性的着色涂层，致使Mg-Li合金的耐腐蚀性达到国标9级.Zhang等[22 ] 利用Na2 SiO3 ·9H2 O、NaOH和NaF组成的碱性电解液制备了MAO陶瓷涂层，提升了Mg-10Li-3Al-3Zn镁锂合金的耐腐蚀性.Li等[23 ] 通过在电解质中加入添加剂 (TiO2 、SiO2 、石墨烯等),在Mg-8Li合金PEO过程中，添加剂可以结合到氧化物涂层中，形成具有较少气孔等缺陷的致密涂层，提升了Mg-Li合金的耐腐蚀性和耐磨性. ...
微弧氧化及其在镁合金腐蚀防护领域的研究进展
1
2018
... 微弧氧化 (MAO) 技术又称为等离子体氧化 (PEO),是在阳极氧化技术的基础上发展起来的，通过将常规阳极氧化与高压火花/电弧放电相结合，经瞬时高温高压在合金表面原位形成陶瓷氧化膜[20 ] .与常规阳极氧化相比，微弧氧化膜具有较小的空隙和较低的孔隙率，且所形成的陶瓷氧化膜具有耐磨、耐高温、电绝缘性好，与Mg-Li合金基体结合强度高等诸多优点.Wu等[21 ] 以硅酸盐为基础电解液，硫酸铜 (CuSO4 ·5H2 O) 为着色剂，通过优化配方设计和工艺制备了具有优异耐腐蚀性的着色涂层，致使Mg-Li合金的耐腐蚀性达到国标9级.Zhang等[22 ] 利用Na2 SiO3 ·9H2 O、NaOH和NaF组成的碱性电解液制备了MAO陶瓷涂层，提升了Mg-10Li-3Al-3Zn镁锂合金的耐腐蚀性.Li等[23 ] 通过在电解质中加入添加剂 (TiO2 、SiO2 、石墨烯等),在Mg-8Li合金PEO过程中，添加剂可以结合到氧化物涂层中，形成具有较少气孔等缺陷的致密涂层，提升了Mg-Li合金的耐腐蚀性和耐磨性. ...
Investigation of an environmentally friendly coloring coating for magnesium-lithium alloy micro-arc oxidation
1
2020
... 微弧氧化 (MAO) 技术又称为等离子体氧化 (PEO),是在阳极氧化技术的基础上发展起来的，通过将常规阳极氧化与高压火花/电弧放电相结合，经瞬时高温高压在合金表面原位形成陶瓷氧化膜[20 ] .与常规阳极氧化相比，微弧氧化膜具有较小的空隙和较低的孔隙率，且所形成的陶瓷氧化膜具有耐磨、耐高温、电绝缘性好，与Mg-Li合金基体结合强度高等诸多优点.Wu等[21 ] 以硅酸盐为基础电解液，硫酸铜 (CuSO4 ·5H2 O) 为着色剂，通过优化配方设计和工艺制备了具有优异耐腐蚀性的着色涂层，致使Mg-Li合金的耐腐蚀性达到国标9级.Zhang等[22 ] 利用Na2 SiO3 ·9H2 O、NaOH和NaF组成的碱性电解液制备了MAO陶瓷涂层，提升了Mg-10Li-3Al-3Zn镁锂合金的耐腐蚀性.Li等[23 ] 通过在电解质中加入添加剂 (TiO2 、SiO2 、石墨烯等),在Mg-8Li合金PEO过程中，添加剂可以结合到氧化物涂层中，形成具有较少气孔等缺陷的致密涂层，提升了Mg-Li合金的耐腐蚀性和耐磨性. ...
Effect of hydrothermal treatment time on microstructure and corrosion behavior of micro-arc oxidation/layered double hydroxide composite coatings on LA103Z Mg-Li alloy in 3.5% NaCl solution
1
2020
... 微弧氧化 (MAO) 技术又称为等离子体氧化 (PEO),是在阳极氧化技术的基础上发展起来的，通过将常规阳极氧化与高压火花/电弧放电相结合，经瞬时高温高压在合金表面原位形成陶瓷氧化膜[20 ] .与常规阳极氧化相比，微弧氧化膜具有较小的空隙和较低的孔隙率，且所形成的陶瓷氧化膜具有耐磨、耐高温、电绝缘性好，与Mg-Li合金基体结合强度高等诸多优点.Wu等[21 ] 以硅酸盐为基础电解液，硫酸铜 (CuSO4 ·5H2 O) 为着色剂，通过优化配方设计和工艺制备了具有优异耐腐蚀性的着色涂层，致使Mg-Li合金的耐腐蚀性达到国标9级.Zhang等[22 ] 利用Na2 SiO3 ·9H2 O、NaOH和NaF组成的碱性电解液制备了MAO陶瓷涂层，提升了Mg-10Li-3Al-3Zn镁锂合金的耐腐蚀性.Li等[23 ] 通过在电解质中加入添加剂 (TiO2 、SiO2 、石墨烯等),在Mg-8Li合金PEO过程中，添加剂可以结合到氧化物涂层中，形成具有较少气孔等缺陷的致密涂层，提升了Mg-Li合金的耐腐蚀性和耐磨性. ...
Creating high-performance bi-functional composite coatings on magnesium-8lithium alloy through electrochemical surface engineering with highly enhanced corrosion and wear protection
1
2020
... 微弧氧化 (MAO) 技术又称为等离子体氧化 (PEO),是在阳极氧化技术的基础上发展起来的，通过将常规阳极氧化与高压火花/电弧放电相结合，经瞬时高温高压在合金表面原位形成陶瓷氧化膜[20 ] .与常规阳极氧化相比，微弧氧化膜具有较小的空隙和较低的孔隙率，且所形成的陶瓷氧化膜具有耐磨、耐高温、电绝缘性好，与Mg-Li合金基体结合强度高等诸多优点.Wu等[21 ] 以硅酸盐为基础电解液，硫酸铜 (CuSO4 ·5H2 O) 为着色剂，通过优化配方设计和工艺制备了具有优异耐腐蚀性的着色涂层，致使Mg-Li合金的耐腐蚀性达到国标9级.Zhang等[22 ] 利用Na2 SiO3 ·9H2 O、NaOH和NaF组成的碱性电解液制备了MAO陶瓷涂层，提升了Mg-10Li-3Al-3Zn镁锂合金的耐腐蚀性.Li等[23 ] 通过在电解质中加入添加剂 (TiO2 、SiO2 、石墨烯等),在Mg-8Li合金PEO过程中，添加剂可以结合到氧化物涂层中，形成具有较少气孔等缺陷的致密涂层，提升了Mg-Li合金的耐腐蚀性和耐磨性. ...
Study on hydrophobicity and wettability transition of Ni-Cu-SiC coating on Mg-Li alloy
1
2018
... 目前，金属涂镀层制备的方法主要包括电镀、化学镀、物理气相沉积以及热喷涂等.此外，近年来金属基复合镀层也得到了迅速发展.Ji等[24 ] 通过电镀和硬脂酸改性在Mg-8Li-Ca合金表面电沉积获得了具有纳米结构的超疏水Ni-Cu-SiC复合镀层，显著提升了Mg-Li合金的耐腐蚀性，其腐蚀电流密度相对Mg-Li合金基体 (1.36×10-3 A·cm-2 ) 降低了一个数量级 (8.26×10-4 A·cm-2 ).Yin等[25 ] 以焦磷酸铜作为镀液的主要盐在Mg-Li合金表面获得了电镀铜镀层，致使Mg-Li合金的自腐蚀电流密度降低至 (3.548±0.54)×10-5 A·cm-2 ，相对基体降低了两个数量级. ...
The process of electroplating with Cu on the surface of Mg-Li alloy
1
2013
... 目前，金属涂镀层制备的方法主要包括电镀、化学镀、物理气相沉积以及热喷涂等.此外，近年来金属基复合镀层也得到了迅速发展.Ji等[24 ] 通过电镀和硬脂酸改性在Mg-8Li-Ca合金表面电沉积获得了具有纳米结构的超疏水Ni-Cu-SiC复合镀层，显著提升了Mg-Li合金的耐腐蚀性，其腐蚀电流密度相对Mg-Li合金基体 (1.36×10-3 A·cm-2 ) 降低了一个数量级 (8.26×10-4 A·cm-2 ).Yin等[25 ] 以焦磷酸铜作为镀液的主要盐在Mg-Li合金表面获得了电镀铜镀层，致使Mg-Li合金的自腐蚀电流密度降低至 (3.548±0.54)×10-5 A·cm-2 ，相对基体降低了两个数量级. ...
Effect of Cu-/Ag-activation on growth and corrosion resistance of electroless plated Ni-film on plasma electrolytic oxidation coating
1
2022
... 化学镀是一种在基材表面上发生自催化反应，将镀液中的金属离子还原为金属沉积在基材表面[26 ] .目前，在Mg-Li合金表面上化学镀镍主要有两种方法，即直接化学镀镍和浸锌.虽然化学镀镍相比于电镀具有无需外加电流的优点，但是这种方法在合金刻蚀和转化涂层过程使用了六价Cr和氢氟酸，对环境有害且浸锌工序复杂.为此，Zou等[27 ] 提出了一种超声波搅拌化学镀Ni-P镀层，环保型Ce(NO3 )3 -KMnO4 溶液用于镁锂合金预处理.Li等[28 ] 采用水热法和化学镀获得了CeO2 @GO-Ni-P复合涂层，使得镁锂合金的自腐蚀电位向正电方向偏移1.28 V，自腐蚀电流密度降低了两个数量级 ((1.41±0.13)×10-6 A·cm-2 )，这归因于CeO2 纳米颗粒和GO对Ni-P涂层的协同作用. ...
Cu/Ag活化对微弧氧化涂层表面化学镀层生长及耐蚀性能的影响
1
2022
... 化学镀是一种在基材表面上发生自催化反应，将镀液中的金属离子还原为金属沉积在基材表面[26 ] .目前，在Mg-Li合金表面上化学镀镍主要有两种方法，即直接化学镀镍和浸锌.虽然化学镀镍相比于电镀具有无需外加电流的优点，但是这种方法在合金刻蚀和转化涂层过程使用了六价Cr和氢氟酸，对环境有害且浸锌工序复杂.为此，Zou等[27 ] 提出了一种超声波搅拌化学镀Ni-P镀层，环保型Ce(NO3 )3 -KMnO4 溶液用于镁锂合金预处理.Li等[28 ] 采用水热法和化学镀获得了CeO2 @GO-Ni-P复合涂层，使得镁锂合金的自腐蚀电位向正电方向偏移1.28 V，自腐蚀电流密度降低了两个数量级 ((1.41±0.13)×10-6 A·cm-2 )，这归因于CeO2 纳米颗粒和GO对Ni-P涂层的协同作用. ...
Ultrasonic-assisted electroless Ni-P plating on dual phase Mg-Li alloy
1
2014
... 化学镀是一种在基材表面上发生自催化反应，将镀液中的金属离子还原为金属沉积在基材表面[26 ] .目前，在Mg-Li合金表面上化学镀镍主要有两种方法，即直接化学镀镍和浸锌.虽然化学镀镍相比于电镀具有无需外加电流的优点，但是这种方法在合金刻蚀和转化涂层过程使用了六价Cr和氢氟酸，对环境有害且浸锌工序复杂.为此，Zou等[27 ] 提出了一种超声波搅拌化学镀Ni-P镀层，环保型Ce(NO3 )3 -KMnO4 溶液用于镁锂合金预处理.Li等[28 ] 采用水热法和化学镀获得了CeO2 @GO-Ni-P复合涂层，使得镁锂合金的自腐蚀电位向正电方向偏移1.28 V，自腐蚀电流密度降低了两个数量级 ((1.41±0.13)×10-6 A·cm-2 )，这归因于CeO2 纳米颗粒和GO对Ni-P涂层的协同作用. ...
Effect of CeO2 nanoparticles modified graphene oxide on electroless Ni-P coating for Mg-Li alloys
1
2022
... 化学镀是一种在基材表面上发生自催化反应，将镀液中的金属离子还原为金属沉积在基材表面[26 ] .目前，在Mg-Li合金表面上化学镀镍主要有两种方法，即直接化学镀镍和浸锌.虽然化学镀镍相比于电镀具有无需外加电流的优点，但是这种方法在合金刻蚀和转化涂层过程使用了六价Cr和氢氟酸，对环境有害且浸锌工序复杂.为此，Zou等[27 ] 提出了一种超声波搅拌化学镀Ni-P镀层，环保型Ce(NO3 )3 -KMnO4 溶液用于镁锂合金预处理.Li等[28 ] 采用水热法和化学镀获得了CeO2 @GO-Ni-P复合涂层，使得镁锂合金的自腐蚀电位向正电方向偏移1.28 V，自腐蚀电流密度降低了两个数量级 ((1.41±0.13)×10-6 A·cm-2 )，这归因于CeO2 纳米颗粒和GO对Ni-P涂层的协同作用. ...
Interfacial bonding mechanism and properties of HVOF-sprayed Fe-based amorphous coatings on LA141 magnesium alloy substrate
1
2021
... Sun等[29 ] 采用热喷涂技术在LA141合金表面获得了铁基非晶涂层，提升了Mg-Li合金的耐腐蚀性和耐磨性.Jiang等[30 ] 采用激光熔覆技术在Mg-10Li合金表面制备了Ni-Ti-Cu/Cu-Al多元功能梯度金属涂层，使得Mg-Li合金的抗腐蚀性和耐磨性有了较大提升.近年来，激光熔覆虽可在金属表面制备具有高硬度、先进耐磨性和耐腐蚀性的金属涂层，但是其在Mg-Li合金的表面应用上仍面临着挑战.一方面激光熔覆利用高能量的激光束辐照作用，会导致Mg-Li合金表面处于高温蒸发状态，产生气孔缺陷；另一方面在Mg-Li合金表面制备具有高熔点的金属涂层时，因其熔点甚至高于Mg-Li合金沸点，熔覆过程中将造成基体溶解或表面大量Li元素挥发. ...
Synthesis and microstructure, properties characterization of Ni-Ti-Cu/Cu-Al functionally graded coating on Mg-Li alloy by laser cladding
1
2022
... Sun等[29 ] 采用热喷涂技术在LA141合金表面获得了铁基非晶涂层，提升了Mg-Li合金的耐腐蚀性和耐磨性.Jiang等[30 ] 采用激光熔覆技术在Mg-10Li合金表面制备了Ni-Ti-Cu/Cu-Al多元功能梯度金属涂层，使得Mg-Li合金的抗腐蚀性和耐磨性有了较大提升.近年来，激光熔覆虽可在金属表面制备具有高硬度、先进耐磨性和耐腐蚀性的金属涂层，但是其在Mg-Li合金的表面应用上仍面临着挑战.一方面激光熔覆利用高能量的激光束辐照作用，会导致Mg-Li合金表面处于高温蒸发状态，产生气孔缺陷；另一方面在Mg-Li合金表面制备具有高熔点的金属涂层时，因其熔点甚至高于Mg-Li合金沸点，熔覆过程中将造成基体溶解或表面大量Li元素挥发. ...
Corrosion behavior of PANI nanofiber/modified GO/waterborne epoxy composite coating on stainless steel
1
2022
... 导电性-屏蔽性聚合物涂层是指将具有导电性或屏蔽性 (不导电性) 的聚合物涂覆在Mg-Li合金表面上形成具有特定防护功能的涂层，是一种最直接有效的防护手段.其中，常用的导电性聚合物有聚苯胺 (PANI)，聚吡咯 (Ppy) 和聚甲基苯胺 (POT) 及其相应衍生物等.导电性聚合物涂层具有氧化还原的特性致使基体表面形成具有保护性的钝化膜层，起到防护效果.该涂层既保留了Mg-Li合金的金属特性又起到了耐腐蚀的作用.相反，屏蔽性聚合物涂层虽不具有导电性，但具有良好的阻隔防护性.当基材处于腐蚀性环境中，屏蔽性聚合物涂层可以抑制基材表面发生电荷转移，从而阻止基材溶解，提升基材的耐腐蚀性能.常见的屏蔽性聚合物涂层有环氧树脂涂层[31 ] . ...
不锈钢表面聚苯胺纳米纤维/改性氧化石墨烯/水性环氧复合涂层的制备与防护性能研究
1
2022
... 导电性-屏蔽性聚合物涂层是指将具有导电性或屏蔽性 (不导电性) 的聚合物涂覆在Mg-Li合金表面上形成具有特定防护功能的涂层，是一种最直接有效的防护手段.其中，常用的导电性聚合物有聚苯胺 (PANI)，聚吡咯 (Ppy) 和聚甲基苯胺 (POT) 及其相应衍生物等.导电性聚合物涂层具有氧化还原的特性致使基体表面形成具有保护性的钝化膜层，起到防护效果.该涂层既保留了Mg-Li合金的金属特性又起到了耐腐蚀的作用.相反，屏蔽性聚合物涂层虽不具有导电性，但具有良好的阻隔防护性.当基材处于腐蚀性环境中，屏蔽性聚合物涂层可以抑制基材表面发生电荷转移，从而阻止基材溶解，提升基材的耐腐蚀性能.常见的屏蔽性聚合物涂层有环氧树脂涂层[31 ] . ...
Mechanical, tribological and anti-corrosive properties of polyaniline/graphene coated Mg-9Li-7Al-1Sn and Mg-9Li-5Al-3Sn-1Zn alloys
1
2019
... Maurya等[32 ] 通过原位聚合合成的方法在Mg-9Li-7Al-1Sn和Mg-9Li-5Al-3Sn-1Zn表面制备了聚苯胺/石墨烯 (PANI/Gr) 涂层，研究表明PANI/Gr涂层具有优异阻隔特性和阳极保护作用，这主要归因于PANI的氧化还原能力.Chen和Shen[33 ] 通过化学氧化法合成PANI-SiO2 复合材料并利用环氧树脂 (EP) 作为成膜物在Mg-11.5Li-1.5Al-0.7La合金表面形成了含PANI的导电复合涂层.电化学阻抗测试 (EIS) 表明在腐蚀性环境中，复合涂层的阻抗值保持在106 Ω·cm2 以上，表现出优异的耐腐蚀性.Li等[34 ] 采用 (3-环氧丙氧基丙基) 三甲氧基硅烷 (GPTMS) 改性SiO2 合成了共价连接的核壳结构的SiO2 @PANI溶胶，用于Mg-Li合金表面形成具有耐腐蚀性的疏水涂层，其腐蚀电流密度仅为6.7×10-7 A·cm-2 .然而，导电性聚合物涂层也存在一定的缺陷，如稳定性较差，其保护性能随着导电聚合物中存储的电荷的减少而降低.因此，需要定时更换以更好发挥导电性聚合物涂层的保护性能.Chen等[35 ] 采用熔融挤出和喷涂相结合制备了具有增强Mg-Li合金防腐蚀性能和耐磨性的聚多巴胺 (PDA) 改性MoS2 /EP的粉末涂料，电化学测试结果表明Mg-Li合金的腐蚀电流密度降低了4个数量级，显著提升了防腐蚀性，这归因于改性的纳米MoS2 在EP中良好的分散性和涂层与基体较好的粘附性以及MoS2 @PDA的应用增强了涂层的阻隔性.Gnedenkov等[36 ] 通过等离子体电解氧化法 (PEO) 利用超分散聚四氟乙烯 (SPTFE) 作为含氟有机材料形成了复合含氟聚合物涂层.与PEO涂层相比，SPTFE-PEO涂层的耐腐蚀性和耐磨性提升了4个数量级.Yu等[37 ] 在Mg-4Li-1Ca合金表面制备了微弧氧化 (MAO) /壳聚糖 (CS) 复合涂层，提高了合金的耐腐蚀性和抗菌效果.这主要是由于复合涂层解决了MAO涂层表面的微孔等缺陷以及MAO涂层可以为CS浸涂提供多孔表面或物理活性位点，增强了复合涂层的结合强度.同时，MAO/CS相对基体为负极或阳极，提供了牺牲阳极的保护性.目前，屏蔽性聚合物涂层虽因其具有良好的阻隔防护性被广泛工程应用，但是其不耐高温，以及制备加工过程中使用了含氟等易于挥发的有毒物质，如EP涂层制备需要使用固化剂等物质，制备过程繁琐. ...
Anti-corrosion properties of polyaniline containing coatings on Mg-Li alloy
1
2009
... Maurya等[32 ] 通过原位聚合合成的方法在Mg-9Li-7Al-1Sn和Mg-9Li-5Al-3Sn-1Zn表面制备了聚苯胺/石墨烯 (PANI/Gr) 涂层，研究表明PANI/Gr涂层具有优异阻隔特性和阳极保护作用，这主要归因于PANI的氧化还原能力.Chen和Shen[33 ] 通过化学氧化法合成PANI-SiO2 复合材料并利用环氧树脂 (EP) 作为成膜物在Mg-11.5Li-1.5Al-0.7La合金表面形成了含PANI的导电复合涂层.电化学阻抗测试 (EIS) 表明在腐蚀性环境中，复合涂层的阻抗值保持在106 Ω·cm2 以上，表现出优异的耐腐蚀性.Li等[34 ] 采用 (3-环氧丙氧基丙基) 三甲氧基硅烷 (GPTMS) 改性SiO2 合成了共价连接的核壳结构的SiO2 @PANI溶胶，用于Mg-Li合金表面形成具有耐腐蚀性的疏水涂层，其腐蚀电流密度仅为6.7×10-7 A·cm-2 .然而，导电性聚合物涂层也存在一定的缺陷，如稳定性较差，其保护性能随着导电聚合物中存储的电荷的减少而降低.因此，需要定时更换以更好发挥导电性聚合物涂层的保护性能.Chen等[35 ] 采用熔融挤出和喷涂相结合制备了具有增强Mg-Li合金防腐蚀性能和耐磨性的聚多巴胺 (PDA) 改性MoS2 /EP的粉末涂料，电化学测试结果表明Mg-Li合金的腐蚀电流密度降低了4个数量级，显著提升了防腐蚀性，这归因于改性的纳米MoS2 在EP中良好的分散性和涂层与基体较好的粘附性以及MoS2 @PDA的应用增强了涂层的阻隔性.Gnedenkov等[36 ] 通过等离子体电解氧化法 (PEO) 利用超分散聚四氟乙烯 (SPTFE) 作为含氟有机材料形成了复合含氟聚合物涂层.与PEO涂层相比，SPTFE-PEO涂层的耐腐蚀性和耐磨性提升了4个数量级.Yu等[37 ] 在Mg-4Li-1Ca合金表面制备了微弧氧化 (MAO) /壳聚糖 (CS) 复合涂层，提高了合金的耐腐蚀性和抗菌效果.这主要是由于复合涂层解决了MAO涂层表面的微孔等缺陷以及MAO涂层可以为CS浸涂提供多孔表面或物理活性位点，增强了复合涂层的结合强度.同时，MAO/CS相对基体为负极或阳极，提供了牺牲阳极的保护性.目前，屏蔽性聚合物涂层虽因其具有良好的阻隔防护性被广泛工程应用，但是其不耐高温，以及制备加工过程中使用了含氟等易于挥发的有毒物质，如EP涂层制备需要使用固化剂等物质，制备过程繁琐. ...
镁锂合金表面含聚苯胺复合涂层的防腐性能研究
1
2009
... Maurya等[32 ] 通过原位聚合合成的方法在Mg-9Li-7Al-1Sn和Mg-9Li-5Al-3Sn-1Zn表面制备了聚苯胺/石墨烯 (PANI/Gr) 涂层，研究表明PANI/Gr涂层具有优异阻隔特性和阳极保护作用，这主要归因于PANI的氧化还原能力.Chen和Shen[33 ] 通过化学氧化法合成PANI-SiO2 复合材料并利用环氧树脂 (EP) 作为成膜物在Mg-11.5Li-1.5Al-0.7La合金表面形成了含PANI的导电复合涂层.电化学阻抗测试 (EIS) 表明在腐蚀性环境中，复合涂层的阻抗值保持在106 Ω·cm2 以上，表现出优异的耐腐蚀性.Li等[34 ] 采用 (3-环氧丙氧基丙基) 三甲氧基硅烷 (GPTMS) 改性SiO2 合成了共价连接的核壳结构的SiO2 @PANI溶胶，用于Mg-Li合金表面形成具有耐腐蚀性的疏水涂层，其腐蚀电流密度仅为6.7×10-7 A·cm-2 .然而，导电性聚合物涂层也存在一定的缺陷，如稳定性较差，其保护性能随着导电聚合物中存储的电荷的减少而降低.因此，需要定时更换以更好发挥导电性聚合物涂层的保护性能.Chen等[35 ] 采用熔融挤出和喷涂相结合制备了具有增强Mg-Li合金防腐蚀性能和耐磨性的聚多巴胺 (PDA) 改性MoS2 /EP的粉末涂料，电化学测试结果表明Mg-Li合金的腐蚀电流密度降低了4个数量级，显著提升了防腐蚀性，这归因于改性的纳米MoS2 在EP中良好的分散性和涂层与基体较好的粘附性以及MoS2 @PDA的应用增强了涂层的阻隔性.Gnedenkov等[36 ] 通过等离子体电解氧化法 (PEO) 利用超分散聚四氟乙烯 (SPTFE) 作为含氟有机材料形成了复合含氟聚合物涂层.与PEO涂层相比，SPTFE-PEO涂层的耐腐蚀性和耐磨性提升了4个数量级.Yu等[37 ] 在Mg-4Li-1Ca合金表面制备了微弧氧化 (MAO) /壳聚糖 (CS) 复合涂层，提高了合金的耐腐蚀性和抗菌效果.这主要是由于复合涂层解决了MAO涂层表面的微孔等缺陷以及MAO涂层可以为CS浸涂提供多孔表面或物理活性位点，增强了复合涂层的结合强度.同时，MAO/CS相对基体为负极或阳极，提供了牺牲阳极的保护性.目前，屏蔽性聚合物涂层虽因其具有良好的阻隔防护性被广泛工程应用，但是其不耐高温，以及制备加工过程中使用了含氟等易于挥发的有毒物质，如EP涂层制备需要使用固化剂等物质，制备过程繁琐. ...
Synthesis of stabilized dispersion covalently-jointed SiO2 @polyaniline with core-shell structure and anticorrosion performance of its hydrophobic coating for Mg-Li alloy
1
2018
... Maurya等[32 ] 通过原位聚合合成的方法在Mg-9Li-7Al-1Sn和Mg-9Li-5Al-3Sn-1Zn表面制备了聚苯胺/石墨烯 (PANI/Gr) 涂层，研究表明PANI/Gr涂层具有优异阻隔特性和阳极保护作用，这主要归因于PANI的氧化还原能力.Chen和Shen[33 ] 通过化学氧化法合成PANI-SiO2 复合材料并利用环氧树脂 (EP) 作为成膜物在Mg-11.5Li-1.5Al-0.7La合金表面形成了含PANI的导电复合涂层.电化学阻抗测试 (EIS) 表明在腐蚀性环境中，复合涂层的阻抗值保持在106 Ω·cm2 以上，表现出优异的耐腐蚀性.Li等[34 ] 采用 (3-环氧丙氧基丙基) 三甲氧基硅烷 (GPTMS) 改性SiO2 合成了共价连接的核壳结构的SiO2 @PANI溶胶，用于Mg-Li合金表面形成具有耐腐蚀性的疏水涂层，其腐蚀电流密度仅为6.7×10-7 A·cm-2 .然而，导电性聚合物涂层也存在一定的缺陷，如稳定性较差，其保护性能随着导电聚合物中存储的电荷的减少而降低.因此，需要定时更换以更好发挥导电性聚合物涂层的保护性能.Chen等[35 ] 采用熔融挤出和喷涂相结合制备了具有增强Mg-Li合金防腐蚀性能和耐磨性的聚多巴胺 (PDA) 改性MoS2 /EP的粉末涂料，电化学测试结果表明Mg-Li合金的腐蚀电流密度降低了4个数量级，显著提升了防腐蚀性，这归因于改性的纳米MoS2 在EP中良好的分散性和涂层与基体较好的粘附性以及MoS2 @PDA的应用增强了涂层的阻隔性.Gnedenkov等[36 ] 通过等离子体电解氧化法 (PEO) 利用超分散聚四氟乙烯 (SPTFE) 作为含氟有机材料形成了复合含氟聚合物涂层.与PEO涂层相比，SPTFE-PEO涂层的耐腐蚀性和耐磨性提升了4个数量级.Yu等[37 ] 在Mg-4Li-1Ca合金表面制备了微弧氧化 (MAO) /壳聚糖 (CS) 复合涂层，提高了合金的耐腐蚀性和抗菌效果.这主要是由于复合涂层解决了MAO涂层表面的微孔等缺陷以及MAO涂层可以为CS浸涂提供多孔表面或物理活性位点，增强了复合涂层的结合强度.同时，MAO/CS相对基体为负极或阳极，提供了牺牲阳极的保护性.目前，屏蔽性聚合物涂层虽因其具有良好的阻隔防护性被广泛工程应用，但是其不耐高温，以及制备加工过程中使用了含氟等易于挥发的有毒物质，如EP涂层制备需要使用固化剂等物质，制备过程繁琐. ...
Developing polydopamine modified molybdenum disulfide/epoxy resin powder coatings with enhanced anticorrosion performance and wear resistance on magnesium lithium alloys
1
2022
... Maurya等[32 ] 通过原位聚合合成的方法在Mg-9Li-7Al-1Sn和Mg-9Li-5Al-3Sn-1Zn表面制备了聚苯胺/石墨烯 (PANI/Gr) 涂层，研究表明PANI/Gr涂层具有优异阻隔特性和阳极保护作用，这主要归因于PANI的氧化还原能力.Chen和Shen[33 ] 通过化学氧化法合成PANI-SiO2 复合材料并利用环氧树脂 (EP) 作为成膜物在Mg-11.5Li-1.5Al-0.7La合金表面形成了含PANI的导电复合涂层.电化学阻抗测试 (EIS) 表明在腐蚀性环境中，复合涂层的阻抗值保持在106 Ω·cm2 以上，表现出优异的耐腐蚀性.Li等[34 ] 采用 (3-环氧丙氧基丙基) 三甲氧基硅烷 (GPTMS) 改性SiO2 合成了共价连接的核壳结构的SiO2 @PANI溶胶，用于Mg-Li合金表面形成具有耐腐蚀性的疏水涂层，其腐蚀电流密度仅为6.7×10-7 A·cm-2 .然而，导电性聚合物涂层也存在一定的缺陷，如稳定性较差，其保护性能随着导电聚合物中存储的电荷的减少而降低.因此，需要定时更换以更好发挥导电性聚合物涂层的保护性能.Chen等[35 ] 采用熔融挤出和喷涂相结合制备了具有增强Mg-Li合金防腐蚀性能和耐磨性的聚多巴胺 (PDA) 改性MoS2 /EP的粉末涂料，电化学测试结果表明Mg-Li合金的腐蚀电流密度降低了4个数量级，显著提升了防腐蚀性，这归因于改性的纳米MoS2 在EP中良好的分散性和涂层与基体较好的粘附性以及MoS2 @PDA的应用增强了涂层的阻隔性.Gnedenkov等[36 ] 通过等离子体电解氧化法 (PEO) 利用超分散聚四氟乙烯 (SPTFE) 作为含氟有机材料形成了复合含氟聚合物涂层.与PEO涂层相比，SPTFE-PEO涂层的耐腐蚀性和耐磨性提升了4个数量级.Yu等[37 ] 在Mg-4Li-1Ca合金表面制备了微弧氧化 (MAO) /壳聚糖 (CS) 复合涂层，提高了合金的耐腐蚀性和抗菌效果.这主要是由于复合涂层解决了MAO涂层表面的微孔等缺陷以及MAO涂层可以为CS浸涂提供多孔表面或物理活性位点，增强了复合涂层的结合强度.同时，MAO/CS相对基体为负极或阳极，提供了牺牲阳极的保护性.目前，屏蔽性聚合物涂层虽因其具有良好的阻隔防护性被广泛工程应用，但是其不耐高温，以及制备加工过程中使用了含氟等易于挥发的有毒物质，如EP涂层制备需要使用固化剂等物质，制备过程繁琐. ...
Composite fluoropolymer coatings on the MA8 magnesium alloy surface
1
2016
... Maurya等[32 ] 通过原位聚合合成的方法在Mg-9Li-7Al-1Sn和Mg-9Li-5Al-3Sn-1Zn表面制备了聚苯胺/石墨烯 (PANI/Gr) 涂层，研究表明PANI/Gr涂层具有优异阻隔特性和阳极保护作用，这主要归因于PANI的氧化还原能力.Chen和Shen[33 ] 通过化学氧化法合成PANI-SiO2 复合材料并利用环氧树脂 (EP) 作为成膜物在Mg-11.5Li-1.5Al-0.7La合金表面形成了含PANI的导电复合涂层.电化学阻抗测试 (EIS) 表明在腐蚀性环境中，复合涂层的阻抗值保持在106 Ω·cm2 以上，表现出优异的耐腐蚀性.Li等[34 ] 采用 (3-环氧丙氧基丙基) 三甲氧基硅烷 (GPTMS) 改性SiO2 合成了共价连接的核壳结构的SiO2 @PANI溶胶，用于Mg-Li合金表面形成具有耐腐蚀性的疏水涂层，其腐蚀电流密度仅为6.7×10-7 A·cm-2 .然而，导电性聚合物涂层也存在一定的缺陷，如稳定性较差，其保护性能随着导电聚合物中存储的电荷的减少而降低.因此，需要定时更换以更好发挥导电性聚合物涂层的保护性能.Chen等[35 ] 采用熔融挤出和喷涂相结合制备了具有增强Mg-Li合金防腐蚀性能和耐磨性的聚多巴胺 (PDA) 改性MoS2 /EP的粉末涂料，电化学测试结果表明Mg-Li合金的腐蚀电流密度降低了4个数量级，显著提升了防腐蚀性，这归因于改性的纳米MoS2 在EP中良好的分散性和涂层与基体较好的粘附性以及MoS2 @PDA的应用增强了涂层的阻隔性.Gnedenkov等[36 ] 通过等离子体电解氧化法 (PEO) 利用超分散聚四氟乙烯 (SPTFE) 作为含氟有机材料形成了复合含氟聚合物涂层.与PEO涂层相比，SPTFE-PEO涂层的耐腐蚀性和耐磨性提升了4个数量级.Yu等[37 ] 在Mg-4Li-1Ca合金表面制备了微弧氧化 (MAO) /壳聚糖 (CS) 复合涂层，提高了合金的耐腐蚀性和抗菌效果.这主要是由于复合涂层解决了MAO涂层表面的微孔等缺陷以及MAO涂层可以为CS浸涂提供多孔表面或物理活性位点，增强了复合涂层的结合强度.同时，MAO/CS相对基体为负极或阳极，提供了牺牲阳极的保护性.目前，屏蔽性聚合物涂层虽因其具有良好的阻隔防护性被广泛工程应用，但是其不耐高温，以及制备加工过程中使用了含氟等易于挥发的有毒物质，如EP涂层制备需要使用固化剂等物质，制备过程繁琐. ...
Self-degradation of micro-arc oxidation/chitosan composite coating on Mg-4Li-1Ca alloy
1
2018
... Maurya等[32 ] 通过原位聚合合成的方法在Mg-9Li-7Al-1Sn和Mg-9Li-5Al-3Sn-1Zn表面制备了聚苯胺/石墨烯 (PANI/Gr) 涂层，研究表明PANI/Gr涂层具有优异阻隔特性和阳极保护作用，这主要归因于PANI的氧化还原能力.Chen和Shen[33 ] 通过化学氧化法合成PANI-SiO2 复合材料并利用环氧树脂 (EP) 作为成膜物在Mg-11.5Li-1.5Al-0.7La合金表面形成了含PANI的导电复合涂层.电化学阻抗测试 (EIS) 表明在腐蚀性环境中，复合涂层的阻抗值保持在106 Ω·cm2 以上，表现出优异的耐腐蚀性.Li等[34 ] 采用 (3-环氧丙氧基丙基) 三甲氧基硅烷 (GPTMS) 改性SiO2 合成了共价连接的核壳结构的SiO2 @PANI溶胶，用于Mg-Li合金表面形成具有耐腐蚀性的疏水涂层，其腐蚀电流密度仅为6.7×10-7 A·cm-2 .然而，导电性聚合物涂层也存在一定的缺陷，如稳定性较差，其保护性能随着导电聚合物中存储的电荷的减少而降低.因此，需要定时更换以更好发挥导电性聚合物涂层的保护性能.Chen等[35 ] 采用熔融挤出和喷涂相结合制备了具有增强Mg-Li合金防腐蚀性能和耐磨性的聚多巴胺 (PDA) 改性MoS2 /EP的粉末涂料，电化学测试结果表明Mg-Li合金的腐蚀电流密度降低了4个数量级，显著提升了防腐蚀性，这归因于改性的纳米MoS2 在EP中良好的分散性和涂层与基体较好的粘附性以及MoS2 @PDA的应用增强了涂层的阻隔性.Gnedenkov等[36 ] 通过等离子体电解氧化法 (PEO) 利用超分散聚四氟乙烯 (SPTFE) 作为含氟有机材料形成了复合含氟聚合物涂层.与PEO涂层相比，SPTFE-PEO涂层的耐腐蚀性和耐磨性提升了4个数量级.Yu等[37 ] 在Mg-4Li-1Ca合金表面制备了微弧氧化 (MAO) /壳聚糖 (CS) 复合涂层，提高了合金的耐腐蚀性和抗菌效果.这主要是由于复合涂层解决了MAO涂层表面的微孔等缺陷以及MAO涂层可以为CS浸涂提供多孔表面或物理活性位点，增强了复合涂层的结合强度.同时，MAO/CS相对基体为负极或阳极，提供了牺牲阳极的保护性.目前，屏蔽性聚合物涂层虽因其具有良好的阻隔防护性被广泛工程应用，但是其不耐高温，以及制备加工过程中使用了含氟等易于挥发的有毒物质，如EP涂层制备需要使用固化剂等物质，制备过程繁琐. ...
Research progress of corrosion Inhibitor for Mg-alloy
1
2022
... 对于导电性-屏蔽性聚合物涂层，未来应该朝着绿色环保的角度发展，简化操作步骤.对于导电性聚合物涂层未来可以向混合导电聚合方向发展，相互结合发挥各自的优势，如导电聚合物与有机-无机纳米粒子杂化[38 ] .屏蔽性导电聚合涂层应大力发展无固化剂的水性环氧树脂涂层，减少有机溶剂的使用，从而提升涂层的耐腐蚀性. ...
镁合金缓蚀剂研究进展
1
2022
... 对于导电性-屏蔽性聚合物涂层，未来应该朝着绿色环保的角度发展，简化操作步骤.对于导电性聚合物涂层未来可以向混合导电聚合方向发展，相互结合发挥各自的优势，如导电聚合物与有机-无机纳米粒子杂化[38 ] .屏蔽性导电聚合涂层应大力发展无固化剂的水性环氧树脂涂层，减少有机溶剂的使用，从而提升涂层的耐腐蚀性. ...
Potential use of smart coatings for corrosion protection of metals and alloys: a review
1
2018
... 近几十年来，金属腐蚀已成为一个重大的问题，对经济和环境问题等产生了重大影响.此外，长期以来，因环境和人类健康问题的规则的变化对挥发性有机物质、空气污染物和含铬化合物等危险化学品的使用施加了严格限制，以及缺乏能够满足所有技术需求的替代材料，促成了科学家对新型智能涂层的开发[39 , 40 ] .智能涂层是一种特殊的薄膜涂层，在与腐蚀性环境接触时能够自动响应外部环境的变化，对环境刺激做出适当反应，起到保护基体的效果，提高基材的耐久性[41 ] .智能涂层具有腐蚀传感、自修复、自清洁、超疏水、抗菌和防污等特性，有利于镁锂合金的多功能化发展，延长Mg-Li合金及其表面涂层的使用寿命. ...
Preparation and performance analysis of different types of corrosion protective coatings on carbon metal surfaces
2
2019
... 近几十年来，金属腐蚀已成为一个重大的问题，对经济和环境问题等产生了重大影响.此外，长期以来，因环境和人类健康问题的规则的变化对挥发性有机物质、空气污染物和含铬化合物等危险化学品的使用施加了严格限制，以及缺乏能够满足所有技术需求的替代材料，促成了科学家对新型智能涂层的开发[39 , 40 ] .智能涂层是一种特殊的薄膜涂层，在与腐蚀性环境接触时能够自动响应外部环境的变化，对环境刺激做出适当反应，起到保护基体的效果，提高基材的耐久性[41 ] .智能涂层具有腐蚀传感、自修复、自清洁、超疏水、抗菌和防污等特性，有利于镁锂合金的多功能化发展，延长Mg-Li合金及其表面涂层的使用寿命. ...
... 智能涂层的配方是由热固性、热塑性或弹性聚合物树脂和增强剂 (颗粒状或纤维状) 组成的复合涂层[40 ] .其沉积制备技术主要有浸涂、喷涂、旋涂和辊涂等.总之，目前智能防腐涂层主要涉及在聚合物基体中加入缓蚀剂和/或者其他抑制剂颜料和添加剂，以提供智能涂层的腐蚀传感、自修复、自清洁、防冰和耐腐蚀等特性，从而提升基体的整体防护效果.此外，在积极发展智能涂层的过程中还要考虑缓蚀剂和添加剂所引起的不相容性，以导致智能涂层起泡和分层等现象致使其过早失效.同时，随着绿色环保和纳米科技的迅速发展，在解决不相容性的前提下，积极开发设计新的配方以适应导致基体腐蚀及其伴随着故障的复杂实时条件，朝着多功能环保的方向稳步前行. ...
碳钢表面不同耐蚀涂层的制备与性能浅析
2
2019
... 近几十年来，金属腐蚀已成为一个重大的问题，对经济和环境问题等产生了重大影响.此外，长期以来，因环境和人类健康问题的规则的变化对挥发性有机物质、空气污染物和含铬化合物等危险化学品的使用施加了严格限制，以及缺乏能够满足所有技术需求的替代材料，促成了科学家对新型智能涂层的开发[39 , 40 ] .智能涂层是一种特殊的薄膜涂层，在与腐蚀性环境接触时能够自动响应外部环境的变化，对环境刺激做出适当反应，起到保护基体的效果，提高基材的耐久性[41 ] .智能涂层具有腐蚀传感、自修复、自清洁、超疏水、抗菌和防污等特性，有利于镁锂合金的多功能化发展，延长Mg-Li合金及其表面涂层的使用寿命. ...
... 智能涂层的配方是由热固性、热塑性或弹性聚合物树脂和增强剂 (颗粒状或纤维状) 组成的复合涂层[40 ] .其沉积制备技术主要有浸涂、喷涂、旋涂和辊涂等.总之，目前智能防腐涂层主要涉及在聚合物基体中加入缓蚀剂和/或者其他抑制剂颜料和添加剂，以提供智能涂层的腐蚀传感、自修复、自清洁、防冰和耐腐蚀等特性，从而提升基体的整体防护效果.此外，在积极发展智能涂层的过程中还要考虑缓蚀剂和添加剂所引起的不相容性，以导致智能涂层起泡和分层等现象致使其过早失效.同时，随着绿色环保和纳米科技的迅速发展，在解决不相容性的前提下，积极开发设计新的配方以适应导致基体腐蚀及其伴随着故障的复杂实时条件，朝着多功能环保的方向稳步前行. ...
Developments in smart anticorrosive coatings with multifunctional characteristics
1
2017
... 近几十年来，金属腐蚀已成为一个重大的问题，对经济和环境问题等产生了重大影响.此外，长期以来，因环境和人类健康问题的规则的变化对挥发性有机物质、空气污染物和含铬化合物等危险化学品的使用施加了严格限制，以及缺乏能够满足所有技术需求的替代材料，促成了科学家对新型智能涂层的开发[39 , 40 ] .智能涂层是一种特殊的薄膜涂层，在与腐蚀性环境接触时能够自动响应外部环境的变化，对环境刺激做出适当反应，起到保护基体的效果，提高基材的耐久性[41 ] .智能涂层具有腐蚀传感、自修复、自清洁、超疏水、抗菌和防污等特性，有利于镁锂合金的多功能化发展，延长Mg-Li合金及其表面涂层的使用寿命. ...
Smart epoxy coating containing Ce-MCM-22 zeolites for corrosion protection of Mg-Li alloy
3
2016
... Ouyang等[5 ] 通过一步电沉积技术制备了具有微/纳米结构的仿生超疏水Mg-Li合金，腐蚀电流密度为4.36×10-8 A·cm-2 ，相对于裸Mg-Li合金降低了4个数量级；同时，该超疏水涂层具有自清洁和防污效果.Wang等[42 ] 在Mg-Li合金表面制备了MCM-22和Ce-MCM-22分子筛的环氧涂层，通过划痕实验验证了该涂层对基材具有良好的自修复保护能力，如图3 展示了含有Ce-MCM-22划痕的环氧涂层浸入0.35%NaCl溶液中的不同时间SEM和Ce面扫图像，可以清晰观察到浸泡40和120 h后，越来越多的Ce迁移到划痕区域，表现出明显的自修复性能.Cui等[43 ] 在Mg-1Li-1Ca合金上通过水热法构建了SnO2 掺杂的Ca-P-Sn涂层，电化学测试表明Ca-P-Sn涂层使得Mg-Li合金的耐腐蚀性提升了1倍；同时，细胞实验验证了该涂层具有良好的抗菌性能.李玉峰等[44 ] 采用溶胶-凝胶法和乙烯基三甲基硅烷改性在Mg-10Li-2Al-1Gd表面获得了具有防腐蚀和自清洁的超疏水表面，致使Mg-Li合金的阻抗值达到105 Ω·cm2 ，腐蚀电流密度仅为6.19×10-8 A·cm-2 . ...
... [
42 ]

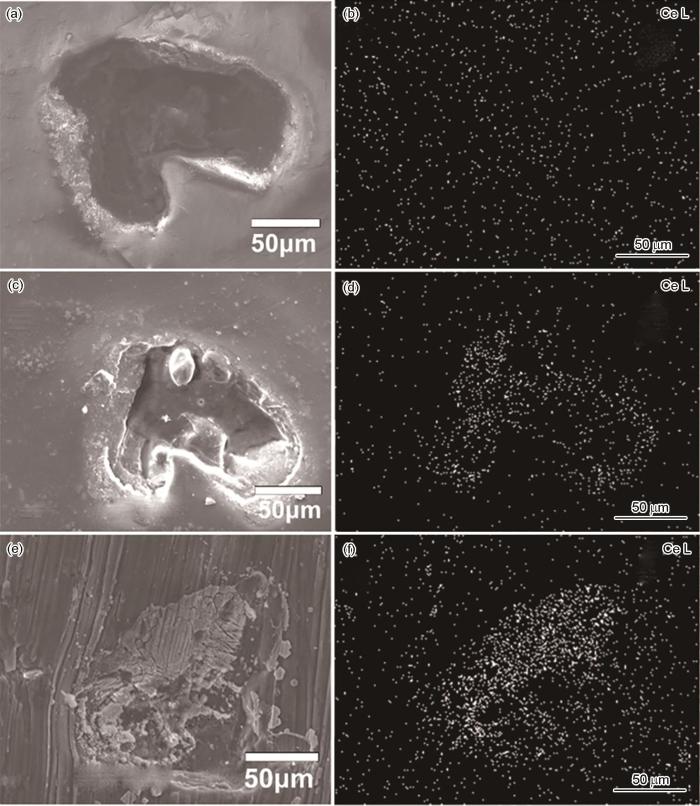

SEM (a, c, e) and Ce mapping analysis images (b, d, f) of scratched epoxy coating containing Ce-MCM-22 immersed in 0.35%NaCl solution at different immersion times: (a, b) 1 h, (c, d) 40 h, (e, f) 120 h. (Note: the coating was peeled away from Mg-Li alloy for the scratched sample after 120 h immersion before scanning)<sup>[<xref ref-type="bibr" rid="R42">42</xref>]</sup> Fig.3 ![]()
智能涂层的配方是由热固性、热塑性或弹性聚合物树脂和增强剂 (颗粒状或纤维状) 组成的复合涂层[40 ] .其沉积制备技术主要有浸涂、喷涂、旋涂和辊涂等.总之，目前智能防腐涂层主要涉及在聚合物基体中加入缓蚀剂和/或者其他抑制剂颜料和添加剂，以提供智能涂层的腐蚀传感、自修复、自清洁、防冰和耐腐蚀等特性，从而提升基体的整体防护效果.此外，在积极发展智能涂层的过程中还要考虑缓蚀剂和添加剂所引起的不相容性，以导致智能涂层起泡和分层等现象致使其过早失效.同时，随着绿色环保和纳米科技的迅速发展，在解决不相容性的前提下，积极开发设计新的配方以适应导致基体腐蚀及其伴随着故障的复杂实时条件，朝着多功能环保的方向稳步前行. ...
... [
42 ]
Fig.3 ![]()
智能涂层的配方是由热固性、热塑性或弹性聚合物树脂和增强剂 (颗粒状或纤维状) 组成的复合涂层[40 ] .其沉积制备技术主要有浸涂、喷涂、旋涂和辊涂等.总之，目前智能防腐涂层主要涉及在聚合物基体中加入缓蚀剂和/或者其他抑制剂颜料和添加剂，以提供智能涂层的腐蚀传感、自修复、自清洁、防冰和耐腐蚀等特性，从而提升基体的整体防护效果.此外，在积极发展智能涂层的过程中还要考虑缓蚀剂和添加剂所引起的不相容性，以导致智能涂层起泡和分层等现象致使其过早失效.同时，随着绿色环保和纳米科技的迅速发展，在解决不相容性的前提下，积极开发设计新的配方以适应导致基体腐蚀及其伴随着故障的复杂实时条件，朝着多功能环保的方向稳步前行. ...
In vitro corrosion resistance and antibacterial performance of novel tin dioxide-doped calcium phosphate coating on degradable Mg-1Li-1Ca alloy
1
2019
... Ouyang等[5 ] 通过一步电沉积技术制备了具有微/纳米结构的仿生超疏水Mg-Li合金，腐蚀电流密度为4.36×10-8 A·cm-2 ，相对于裸Mg-Li合金降低了4个数量级；同时，该超疏水涂层具有自清洁和防污效果.Wang等[42 ] 在Mg-Li合金表面制备了MCM-22和Ce-MCM-22分子筛的环氧涂层，通过划痕实验验证了该涂层对基材具有良好的自修复保护能力，如图3 展示了含有Ce-MCM-22划痕的环氧涂层浸入0.35%NaCl溶液中的不同时间SEM和Ce面扫图像，可以清晰观察到浸泡40和120 h后，越来越多的Ce迁移到划痕区域，表现出明显的自修复性能.Cui等[43 ] 在Mg-1Li-1Ca合金上通过水热法构建了SnO2 掺杂的Ca-P-Sn涂层，电化学测试表明Ca-P-Sn涂层使得Mg-Li合金的耐腐蚀性提升了1倍；同时，细胞实验验证了该涂层具有良好的抗菌性能.李玉峰等[44 ] 采用溶胶-凝胶法和乙烯基三甲基硅烷改性在Mg-10Li-2Al-1Gd表面获得了具有防腐蚀和自清洁的超疏水表面，致使Mg-Li合金的阻抗值达到105 Ω·cm2 ，腐蚀电流密度仅为6.19×10-8 A·cm-2 . ...
Preparation of superhydrophobic coating and its corrosion resistance to Mg-Li alloy
1
2020
... Ouyang等[5 ] 通过一步电沉积技术制备了具有微/纳米结构的仿生超疏水Mg-Li合金，腐蚀电流密度为4.36×10-8 A·cm-2 ，相对于裸Mg-Li合金降低了4个数量级；同时，该超疏水涂层具有自清洁和防污效果.Wang等[42 ] 在Mg-Li合金表面制备了MCM-22和Ce-MCM-22分子筛的环氧涂层，通过划痕实验验证了该涂层对基材具有良好的自修复保护能力，如图3 展示了含有Ce-MCM-22划痕的环氧涂层浸入0.35%NaCl溶液中的不同时间SEM和Ce面扫图像，可以清晰观察到浸泡40和120 h后，越来越多的Ce迁移到划痕区域，表现出明显的自修复性能.Cui等[43 ] 在Mg-1Li-1Ca合金上通过水热法构建了SnO2 掺杂的Ca-P-Sn涂层，电化学测试表明Ca-P-Sn涂层使得Mg-Li合金的耐腐蚀性提升了1倍；同时，细胞实验验证了该涂层具有良好的抗菌性能.李玉峰等[44 ] 采用溶胶-凝胶法和乙烯基三甲基硅烷改性在Mg-10Li-2Al-1Gd表面获得了具有防腐蚀和自清洁的超疏水表面，致使Mg-Li合金的阻抗值达到105 Ω·cm2 ，腐蚀电流密度仅为6.19×10-8 A·cm-2 . ...
超疏水涂层的制备及其对Mg-Li合金的防腐蚀性能
1
2020
... Ouyang等[5 ] 通过一步电沉积技术制备了具有微/纳米结构的仿生超疏水Mg-Li合金，腐蚀电流密度为4.36×10-8 A·cm-2 ，相对于裸Mg-Li合金降低了4个数量级；同时，该超疏水涂层具有自清洁和防污效果.Wang等[42 ] 在Mg-Li合金表面制备了MCM-22和Ce-MCM-22分子筛的环氧涂层，通过划痕实验验证了该涂层对基材具有良好的自修复保护能力，如图3 展示了含有Ce-MCM-22划痕的环氧涂层浸入0.35%NaCl溶液中的不同时间SEM和Ce面扫图像，可以清晰观察到浸泡40和120 h后，越来越多的Ce迁移到划痕区域，表现出明显的自修复性能.Cui等[43 ] 在Mg-1Li-1Ca合金上通过水热法构建了SnO2 掺杂的Ca-P-Sn涂层，电化学测试表明Ca-P-Sn涂层使得Mg-Li合金的耐腐蚀性提升了1倍；同时，细胞实验验证了该涂层具有良好的抗菌性能.李玉峰等[44 ] 采用溶胶-凝胶法和乙烯基三甲基硅烷改性在Mg-10Li-2Al-1Gd表面获得了具有防腐蚀和自清洁的超疏水表面，致使Mg-Li合金的阻抗值达到105 Ω·cm2 ，腐蚀电流密度仅为6.19×10-8 A·cm-2 . ...
