海洋腐蚀防护的现状与未来
1
2016
... 我国已经明确提出建设海洋强国的战略目标,海洋环境下工程材料的腐蚀是制约海洋开发的主要问题之一[1 ] .目前,涂层是海洋装备最有效、最常用的防护手段,是确保装备在严酷海洋环境下长期可靠服役的安全屏障[2 ,3 ] . ...
海洋腐蚀防护的现状与未来
1
2016
... 我国已经明确提出建设海洋强国的战略目标,海洋环境下工程材料的腐蚀是制约海洋开发的主要问题之一[1 ] .目前,涂层是海洋装备最有效、最常用的防护手段,是确保装备在严酷海洋环境下长期可靠服役的安全屏障[2 ,3 ] . ...
海洋工程结构与船舶的腐蚀防护—现状与趋势
1
2014
... 我国已经明确提出建设海洋强国的战略目标,海洋环境下工程材料的腐蚀是制约海洋开发的主要问题之一[1 ] .目前,涂层是海洋装备最有效、最常用的防护手段,是确保装备在严酷海洋环境下长期可靠服役的安全屏障[2 ,3 ] . ...
海洋工程结构与船舶的腐蚀防护—现状与趋势
1
2014
... 我国已经明确提出建设海洋强国的战略目标,海洋环境下工程材料的腐蚀是制约海洋开发的主要问题之一[1 ] .目前,涂层是海洋装备最有效、最常用的防护手段,是确保装备在严酷海洋环境下长期可靠服役的安全屏障[2 ,3 ] . ...
间苯二胺-氧化石墨烯/有机涂层的制备及防腐性能研究
1
2021
... 我国已经明确提出建设海洋强国的战略目标,海洋环境下工程材料的腐蚀是制约海洋开发的主要问题之一[1 ] .目前,涂层是海洋装备最有效、最常用的防护手段,是确保装备在严酷海洋环境下长期可靠服役的安全屏障[2 ,3 ] . ...
间苯二胺-氧化石墨烯/有机涂层的制备及防腐性能研究
1
2021
... 我国已经明确提出建设海洋强国的战略目标,海洋环境下工程材料的腐蚀是制约海洋开发的主要问题之一[1 ] .目前,涂层是海洋装备最有效、最常用的防护手段,是确保装备在严酷海洋环境下长期可靠服役的安全屏障[2 ,3 ] . ...
环氧防腐涂料在模拟海水干湿交替条件下的失效过程
1
2019
... 涂层主要通过物理隔离屏蔽效应,使氧、水分、电解质等有害的腐蚀性成分不易到达基体,从而实现对基体金属构件的防腐,因此,涂层性能是决定海洋装备服役寿命的关键因素[4 ,5 ] .然而,传统防腐涂层在制备过程中不可避免的会存在一些气孔、微裂纹等缺陷,在一些极端的海洋腐蚀环境下 (如高温、高湿、高盐的海上区域),H2 O、O2 、Cl- 等腐蚀介质沿着这些缺陷进入涂层,直至金属基体界面,诱发基材的电化学腐蚀,腐蚀产物的体积增大、界面局部碱化等作用会使涂层剥离面积不断扩展,导致涂层快速失效[6 -8 ] .在涂层中添加缓蚀剂,抑制金属基材在腐蚀介质渗透涂层后的电化学腐蚀过程,从而赋予涂层自修复的主动防护功能,形成智能防腐涂层,是提升海洋涂层防护性能的有效途径[9 -13 ] .然而,由于大多数金属缓蚀剂是水溶性的,当直接添加到涂层中时,缓蚀剂易溶出,而且溶出后留下的孔洞会破坏涂层的屏蔽性能,同时,缓蚀剂也可能与涂层反应,破坏涂层原有结构,起到负面作用[5 ] .为了克服这些问题,通常用微胶囊载体或纳米容器来储存缓蚀剂,制成具有响应-可控释放能力的缓蚀剂纳米载体后再加入涂层,并实现在特定环境下对缓蚀剂的可控释放,一方面避免缓蚀剂与涂膜直接接触,另一方面实现缓蚀剂的可控释放,已成为了智能防腐涂层的重要研究方向[10 ,13 ] .目前,以化学合成方法制备的人工缓蚀剂装载器,如聚合物微胶囊、多孔SiO2 、sol-gel纳米颗粒、纳米管等[14 ,15 ] ,因工艺复杂、成本高、量产难等原因,越来越满足不了智能防腐涂层领域的应用需求,因此,探索更适合当前发展需要的自然、绿色、低成本缓蚀剂承载材料成为智能防腐涂层领域关注的核心点. ...
环氧防腐涂料在模拟海水干湿交替条件下的失效过程
1
2019
... 涂层主要通过物理隔离屏蔽效应,使氧、水分、电解质等有害的腐蚀性成分不易到达基体,从而实现对基体金属构件的防腐,因此,涂层性能是决定海洋装备服役寿命的关键因素[4 ,5 ] .然而,传统防腐涂层在制备过程中不可避免的会存在一些气孔、微裂纹等缺陷,在一些极端的海洋腐蚀环境下 (如高温、高湿、高盐的海上区域),H2 O、O2 、Cl- 等腐蚀介质沿着这些缺陷进入涂层,直至金属基体界面,诱发基材的电化学腐蚀,腐蚀产物的体积增大、界面局部碱化等作用会使涂层剥离面积不断扩展,导致涂层快速失效[6 -8 ] .在涂层中添加缓蚀剂,抑制金属基材在腐蚀介质渗透涂层后的电化学腐蚀过程,从而赋予涂层自修复的主动防护功能,形成智能防腐涂层,是提升海洋涂层防护性能的有效途径[9 -13 ] .然而,由于大多数金属缓蚀剂是水溶性的,当直接添加到涂层中时,缓蚀剂易溶出,而且溶出后留下的孔洞会破坏涂层的屏蔽性能,同时,缓蚀剂也可能与涂层反应,破坏涂层原有结构,起到负面作用[5 ] .为了克服这些问题,通常用微胶囊载体或纳米容器来储存缓蚀剂,制成具有响应-可控释放能力的缓蚀剂纳米载体后再加入涂层,并实现在特定环境下对缓蚀剂的可控释放,一方面避免缓蚀剂与涂膜直接接触,另一方面实现缓蚀剂的可控释放,已成为了智能防腐涂层的重要研究方向[10 ,13 ] .目前,以化学合成方法制备的人工缓蚀剂装载器,如聚合物微胶囊、多孔SiO2 、sol-gel纳米颗粒、纳米管等[14 ,15 ] ,因工艺复杂、成本高、量产难等原因,越来越满足不了智能防腐涂层领域的应用需求,因此,探索更适合当前发展需要的自然、绿色、低成本缓蚀剂承载材料成为智能防腐涂层领域关注的核心点. ...
深海压力交变加速条件下改性石墨烯有机涂层的失效机制
2
2020
... 涂层主要通过物理隔离屏蔽效应,使氧、水分、电解质等有害的腐蚀性成分不易到达基体,从而实现对基体金属构件的防腐,因此,涂层性能是决定海洋装备服役寿命的关键因素[4 ,5 ] .然而,传统防腐涂层在制备过程中不可避免的会存在一些气孔、微裂纹等缺陷,在一些极端的海洋腐蚀环境下 (如高温、高湿、高盐的海上区域),H2 O、O2 、Cl- 等腐蚀介质沿着这些缺陷进入涂层,直至金属基体界面,诱发基材的电化学腐蚀,腐蚀产物的体积增大、界面局部碱化等作用会使涂层剥离面积不断扩展,导致涂层快速失效[6 -8 ] .在涂层中添加缓蚀剂,抑制金属基材在腐蚀介质渗透涂层后的电化学腐蚀过程,从而赋予涂层自修复的主动防护功能,形成智能防腐涂层,是提升海洋涂层防护性能的有效途径[9 -13 ] .然而,由于大多数金属缓蚀剂是水溶性的,当直接添加到涂层中时,缓蚀剂易溶出,而且溶出后留下的孔洞会破坏涂层的屏蔽性能,同时,缓蚀剂也可能与涂层反应,破坏涂层原有结构,起到负面作用[5 ] .为了克服这些问题,通常用微胶囊载体或纳米容器来储存缓蚀剂,制成具有响应-可控释放能力的缓蚀剂纳米载体后再加入涂层,并实现在特定环境下对缓蚀剂的可控释放,一方面避免缓蚀剂与涂膜直接接触,另一方面实现缓蚀剂的可控释放,已成为了智能防腐涂层的重要研究方向[10 ,13 ] .目前,以化学合成方法制备的人工缓蚀剂装载器,如聚合物微胶囊、多孔SiO2 、sol-gel纳米颗粒、纳米管等[14 ,15 ] ,因工艺复杂、成本高、量产难等原因,越来越满足不了智能防腐涂层领域的应用需求,因此,探索更适合当前发展需要的自然、绿色、低成本缓蚀剂承载材料成为智能防腐涂层领域关注的核心点. ...
... [5 ].为了克服这些问题,通常用微胶囊载体或纳米容器来储存缓蚀剂,制成具有响应-可控释放能力的缓蚀剂纳米载体后再加入涂层,并实现在特定环境下对缓蚀剂的可控释放,一方面避免缓蚀剂与涂膜直接接触,另一方面实现缓蚀剂的可控释放,已成为了智能防腐涂层的重要研究方向[10 ,13 ] .目前,以化学合成方法制备的人工缓蚀剂装载器,如聚合物微胶囊、多孔SiO2 、sol-gel纳米颗粒、纳米管等[14 ,15 ] ,因工艺复杂、成本高、量产难等原因,越来越满足不了智能防腐涂层领域的应用需求,因此,探索更适合当前发展需要的自然、绿色、低成本缓蚀剂承载材料成为智能防腐涂层领域关注的核心点. ...
深海压力交变加速条件下改性石墨烯有机涂层的失效机制
2
2020
... 涂层主要通过物理隔离屏蔽效应,使氧、水分、电解质等有害的腐蚀性成分不易到达基体,从而实现对基体金属构件的防腐,因此,涂层性能是决定海洋装备服役寿命的关键因素[4 ,5 ] .然而,传统防腐涂层在制备过程中不可避免的会存在一些气孔、微裂纹等缺陷,在一些极端的海洋腐蚀环境下 (如高温、高湿、高盐的海上区域),H2 O、O2 、Cl- 等腐蚀介质沿着这些缺陷进入涂层,直至金属基体界面,诱发基材的电化学腐蚀,腐蚀产物的体积增大、界面局部碱化等作用会使涂层剥离面积不断扩展,导致涂层快速失效[6 -8 ] .在涂层中添加缓蚀剂,抑制金属基材在腐蚀介质渗透涂层后的电化学腐蚀过程,从而赋予涂层自修复的主动防护功能,形成智能防腐涂层,是提升海洋涂层防护性能的有效途径[9 -13 ] .然而,由于大多数金属缓蚀剂是水溶性的,当直接添加到涂层中时,缓蚀剂易溶出,而且溶出后留下的孔洞会破坏涂层的屏蔽性能,同时,缓蚀剂也可能与涂层反应,破坏涂层原有结构,起到负面作用[5 ] .为了克服这些问题,通常用微胶囊载体或纳米容器来储存缓蚀剂,制成具有响应-可控释放能力的缓蚀剂纳米载体后再加入涂层,并实现在特定环境下对缓蚀剂的可控释放,一方面避免缓蚀剂与涂膜直接接触,另一方面实现缓蚀剂的可控释放,已成为了智能防腐涂层的重要研究方向[10 ,13 ] .目前,以化学合成方法制备的人工缓蚀剂装载器,如聚合物微胶囊、多孔SiO2 、sol-gel纳米颗粒、纳米管等[14 ,15 ] ,因工艺复杂、成本高、量产难等原因,越来越满足不了智能防腐涂层领域的应用需求,因此,探索更适合当前发展需要的自然、绿色、低成本缓蚀剂承载材料成为智能防腐涂层领域关注的核心点. ...
... [5 ].为了克服这些问题,通常用微胶囊载体或纳米容器来储存缓蚀剂,制成具有响应-可控释放能力的缓蚀剂纳米载体后再加入涂层,并实现在特定环境下对缓蚀剂的可控释放,一方面避免缓蚀剂与涂膜直接接触,另一方面实现缓蚀剂的可控释放,已成为了智能防腐涂层的重要研究方向[10 ,13 ] .目前,以化学合成方法制备的人工缓蚀剂装载器,如聚合物微胶囊、多孔SiO2 、sol-gel纳米颗粒、纳米管等[14 ,15 ] ,因工艺复杂、成本高、量产难等原因,越来越满足不了智能防腐涂层领域的应用需求,因此,探索更适合当前发展需要的自然、绿色、低成本缓蚀剂承载材料成为智能防腐涂层领域关注的核心点. ...
有机涂层阴极剥离作用研究进展
1
2008
... 涂层主要通过物理隔离屏蔽效应,使氧、水分、电解质等有害的腐蚀性成分不易到达基体,从而实现对基体金属构件的防腐,因此,涂层性能是决定海洋装备服役寿命的关键因素[4 ,5 ] .然而,传统防腐涂层在制备过程中不可避免的会存在一些气孔、微裂纹等缺陷,在一些极端的海洋腐蚀环境下 (如高温、高湿、高盐的海上区域),H2 O、O2 、Cl- 等腐蚀介质沿着这些缺陷进入涂层,直至金属基体界面,诱发基材的电化学腐蚀,腐蚀产物的体积增大、界面局部碱化等作用会使涂层剥离面积不断扩展,导致涂层快速失效[6 -8 ] .在涂层中添加缓蚀剂,抑制金属基材在腐蚀介质渗透涂层后的电化学腐蚀过程,从而赋予涂层自修复的主动防护功能,形成智能防腐涂层,是提升海洋涂层防护性能的有效途径[9 -13 ] .然而,由于大多数金属缓蚀剂是水溶性的,当直接添加到涂层中时,缓蚀剂易溶出,而且溶出后留下的孔洞会破坏涂层的屏蔽性能,同时,缓蚀剂也可能与涂层反应,破坏涂层原有结构,起到负面作用[5 ] .为了克服这些问题,通常用微胶囊载体或纳米容器来储存缓蚀剂,制成具有响应-可控释放能力的缓蚀剂纳米载体后再加入涂层,并实现在特定环境下对缓蚀剂的可控释放,一方面避免缓蚀剂与涂膜直接接触,另一方面实现缓蚀剂的可控释放,已成为了智能防腐涂层的重要研究方向[10 ,13 ] .目前,以化学合成方法制备的人工缓蚀剂装载器,如聚合物微胶囊、多孔SiO2 、sol-gel纳米颗粒、纳米管等[14 ,15 ] ,因工艺复杂、成本高、量产难等原因,越来越满足不了智能防腐涂层领域的应用需求,因此,探索更适合当前发展需要的自然、绿色、低成本缓蚀剂承载材料成为智能防腐涂层领域关注的核心点. ...
有机涂层阴极剥离作用研究进展
1
2008
... 涂层主要通过物理隔离屏蔽效应,使氧、水分、电解质等有害的腐蚀性成分不易到达基体,从而实现对基体金属构件的防腐,因此,涂层性能是决定海洋装备服役寿命的关键因素[4 ,5 ] .然而,传统防腐涂层在制备过程中不可避免的会存在一些气孔、微裂纹等缺陷,在一些极端的海洋腐蚀环境下 (如高温、高湿、高盐的海上区域),H2 O、O2 、Cl- 等腐蚀介质沿着这些缺陷进入涂层,直至金属基体界面,诱发基材的电化学腐蚀,腐蚀产物的体积增大、界面局部碱化等作用会使涂层剥离面积不断扩展,导致涂层快速失效[6 -8 ] .在涂层中添加缓蚀剂,抑制金属基材在腐蚀介质渗透涂层后的电化学腐蚀过程,从而赋予涂层自修复的主动防护功能,形成智能防腐涂层,是提升海洋涂层防护性能的有效途径[9 -13 ] .然而,由于大多数金属缓蚀剂是水溶性的,当直接添加到涂层中时,缓蚀剂易溶出,而且溶出后留下的孔洞会破坏涂层的屏蔽性能,同时,缓蚀剂也可能与涂层反应,破坏涂层原有结构,起到负面作用[5 ] .为了克服这些问题,通常用微胶囊载体或纳米容器来储存缓蚀剂,制成具有响应-可控释放能力的缓蚀剂纳米载体后再加入涂层,并实现在特定环境下对缓蚀剂的可控释放,一方面避免缓蚀剂与涂膜直接接触,另一方面实现缓蚀剂的可控释放,已成为了智能防腐涂层的重要研究方向[10 ,13 ] .目前,以化学合成方法制备的人工缓蚀剂装载器,如聚合物微胶囊、多孔SiO2 、sol-gel纳米颗粒、纳米管等[14 ,15 ] ,因工艺复杂、成本高、量产难等原因,越来越满足不了智能防腐涂层领域的应用需求,因此,探索更适合当前发展需要的自然、绿色、低成本缓蚀剂承载材料成为智能防腐涂层领域关注的核心点. ...
阴极保护电位对破损环氧涂层阴极剥离的影响
0
2019
阴极保护电位对破损环氧涂层阴极剥离的影响
0
2019
层状双金属氢氧化物在金属腐蚀防护领域的研究进展
1
2020
... 涂层主要通过物理隔离屏蔽效应,使氧、水分、电解质等有害的腐蚀性成分不易到达基体,从而实现对基体金属构件的防腐,因此,涂层性能是决定海洋装备服役寿命的关键因素[4 ,5 ] .然而,传统防腐涂层在制备过程中不可避免的会存在一些气孔、微裂纹等缺陷,在一些极端的海洋腐蚀环境下 (如高温、高湿、高盐的海上区域),H2 O、O2 、Cl- 等腐蚀介质沿着这些缺陷进入涂层,直至金属基体界面,诱发基材的电化学腐蚀,腐蚀产物的体积增大、界面局部碱化等作用会使涂层剥离面积不断扩展,导致涂层快速失效[6 -8 ] .在涂层中添加缓蚀剂,抑制金属基材在腐蚀介质渗透涂层后的电化学腐蚀过程,从而赋予涂层自修复的主动防护功能,形成智能防腐涂层,是提升海洋涂层防护性能的有效途径[9 -13 ] .然而,由于大多数金属缓蚀剂是水溶性的,当直接添加到涂层中时,缓蚀剂易溶出,而且溶出后留下的孔洞会破坏涂层的屏蔽性能,同时,缓蚀剂也可能与涂层反应,破坏涂层原有结构,起到负面作用[5 ] .为了克服这些问题,通常用微胶囊载体或纳米容器来储存缓蚀剂,制成具有响应-可控释放能力的缓蚀剂纳米载体后再加入涂层,并实现在特定环境下对缓蚀剂的可控释放,一方面避免缓蚀剂与涂膜直接接触,另一方面实现缓蚀剂的可控释放,已成为了智能防腐涂层的重要研究方向[10 ,13 ] .目前,以化学合成方法制备的人工缓蚀剂装载器,如聚合物微胶囊、多孔SiO2 、sol-gel纳米颗粒、纳米管等[14 ,15 ] ,因工艺复杂、成本高、量产难等原因,越来越满足不了智能防腐涂层领域的应用需求,因此,探索更适合当前发展需要的自然、绿色、低成本缓蚀剂承载材料成为智能防腐涂层领域关注的核心点. ...
层状双金属氢氧化物在金属腐蚀防护领域的研究进展
1
2020
... 涂层主要通过物理隔离屏蔽效应,使氧、水分、电解质等有害的腐蚀性成分不易到达基体,从而实现对基体金属构件的防腐,因此,涂层性能是决定海洋装备服役寿命的关键因素[4 ,5 ] .然而,传统防腐涂层在制备过程中不可避免的会存在一些气孔、微裂纹等缺陷,在一些极端的海洋腐蚀环境下 (如高温、高湿、高盐的海上区域),H2 O、O2 、Cl- 等腐蚀介质沿着这些缺陷进入涂层,直至金属基体界面,诱发基材的电化学腐蚀,腐蚀产物的体积增大、界面局部碱化等作用会使涂层剥离面积不断扩展,导致涂层快速失效[6 -8 ] .在涂层中添加缓蚀剂,抑制金属基材在腐蚀介质渗透涂层后的电化学腐蚀过程,从而赋予涂层自修复的主动防护功能,形成智能防腐涂层,是提升海洋涂层防护性能的有效途径[9 -13 ] .然而,由于大多数金属缓蚀剂是水溶性的,当直接添加到涂层中时,缓蚀剂易溶出,而且溶出后留下的孔洞会破坏涂层的屏蔽性能,同时,缓蚀剂也可能与涂层反应,破坏涂层原有结构,起到负面作用[5 ] .为了克服这些问题,通常用微胶囊载体或纳米容器来储存缓蚀剂,制成具有响应-可控释放能力的缓蚀剂纳米载体后再加入涂层,并实现在特定环境下对缓蚀剂的可控释放,一方面避免缓蚀剂与涂膜直接接触,另一方面实现缓蚀剂的可控释放,已成为了智能防腐涂层的重要研究方向[10 ,13 ] .目前,以化学合成方法制备的人工缓蚀剂装载器,如聚合物微胶囊、多孔SiO2 、sol-gel纳米颗粒、纳米管等[14 ,15 ] ,因工艺复杂、成本高、量产难等原因,越来越满足不了智能防腐涂层领域的应用需求,因此,探索更适合当前发展需要的自然、绿色、低成本缓蚀剂承载材料成为智能防腐涂层领域关注的核心点. ...
自修复防腐涂层研究进展
1
2018
... 涂层主要通过物理隔离屏蔽效应,使氧、水分、电解质等有害的腐蚀性成分不易到达基体,从而实现对基体金属构件的防腐,因此,涂层性能是决定海洋装备服役寿命的关键因素[4 ,5 ] .然而,传统防腐涂层在制备过程中不可避免的会存在一些气孔、微裂纹等缺陷,在一些极端的海洋腐蚀环境下 (如高温、高湿、高盐的海上区域),H2 O、O2 、Cl- 等腐蚀介质沿着这些缺陷进入涂层,直至金属基体界面,诱发基材的电化学腐蚀,腐蚀产物的体积增大、界面局部碱化等作用会使涂层剥离面积不断扩展,导致涂层快速失效[6 -8 ] .在涂层中添加缓蚀剂,抑制金属基材在腐蚀介质渗透涂层后的电化学腐蚀过程,从而赋予涂层自修复的主动防护功能,形成智能防腐涂层,是提升海洋涂层防护性能的有效途径[9 -13 ] .然而,由于大多数金属缓蚀剂是水溶性的,当直接添加到涂层中时,缓蚀剂易溶出,而且溶出后留下的孔洞会破坏涂层的屏蔽性能,同时,缓蚀剂也可能与涂层反应,破坏涂层原有结构,起到负面作用[5 ] .为了克服这些问题,通常用微胶囊载体或纳米容器来储存缓蚀剂,制成具有响应-可控释放能力的缓蚀剂纳米载体后再加入涂层,并实现在特定环境下对缓蚀剂的可控释放,一方面避免缓蚀剂与涂膜直接接触,另一方面实现缓蚀剂的可控释放,已成为了智能防腐涂层的重要研究方向[10 ,13 ] .目前,以化学合成方法制备的人工缓蚀剂装载器,如聚合物微胶囊、多孔SiO2 、sol-gel纳米颗粒、纳米管等[14 ,15 ] ,因工艺复杂、成本高、量产难等原因,越来越满足不了智能防腐涂层领域的应用需求,因此,探索更适合当前发展需要的自然、绿色、低成本缓蚀剂承载材料成为智能防腐涂层领域关注的核心点. ...
自修复防腐涂层研究进展
1
2018
... 涂层主要通过物理隔离屏蔽效应,使氧、水分、电解质等有害的腐蚀性成分不易到达基体,从而实现对基体金属构件的防腐,因此,涂层性能是决定海洋装备服役寿命的关键因素[4 ,5 ] .然而,传统防腐涂层在制备过程中不可避免的会存在一些气孔、微裂纹等缺陷,在一些极端的海洋腐蚀环境下 (如高温、高湿、高盐的海上区域),H2 O、O2 、Cl- 等腐蚀介质沿着这些缺陷进入涂层,直至金属基体界面,诱发基材的电化学腐蚀,腐蚀产物的体积增大、界面局部碱化等作用会使涂层剥离面积不断扩展,导致涂层快速失效[6 -8 ] .在涂层中添加缓蚀剂,抑制金属基材在腐蚀介质渗透涂层后的电化学腐蚀过程,从而赋予涂层自修复的主动防护功能,形成智能防腐涂层,是提升海洋涂层防护性能的有效途径[9 -13 ] .然而,由于大多数金属缓蚀剂是水溶性的,当直接添加到涂层中时,缓蚀剂易溶出,而且溶出后留下的孔洞会破坏涂层的屏蔽性能,同时,缓蚀剂也可能与涂层反应,破坏涂层原有结构,起到负面作用[5 ] .为了克服这些问题,通常用微胶囊载体或纳米容器来储存缓蚀剂,制成具有响应-可控释放能力的缓蚀剂纳米载体后再加入涂层,并实现在特定环境下对缓蚀剂的可控释放,一方面避免缓蚀剂与涂膜直接接触,另一方面实现缓蚀剂的可控释放,已成为了智能防腐涂层的重要研究方向[10 ,13 ] .目前,以化学合成方法制备的人工缓蚀剂装载器,如聚合物微胶囊、多孔SiO2 、sol-gel纳米颗粒、纳米管等[14 ,15 ] ,因工艺复杂、成本高、量产难等原因,越来越满足不了智能防腐涂层领域的应用需求,因此,探索更适合当前发展需要的自然、绿色、低成本缓蚀剂承载材料成为智能防腐涂层领域关注的核心点. ...
涂层自修复技术研究进展
1
2019
... 涂层主要通过物理隔离屏蔽效应,使氧、水分、电解质等有害的腐蚀性成分不易到达基体,从而实现对基体金属构件的防腐,因此,涂层性能是决定海洋装备服役寿命的关键因素[4 ,5 ] .然而,传统防腐涂层在制备过程中不可避免的会存在一些气孔、微裂纹等缺陷,在一些极端的海洋腐蚀环境下 (如高温、高湿、高盐的海上区域),H2 O、O2 、Cl- 等腐蚀介质沿着这些缺陷进入涂层,直至金属基体界面,诱发基材的电化学腐蚀,腐蚀产物的体积增大、界面局部碱化等作用会使涂层剥离面积不断扩展,导致涂层快速失效[6 -8 ] .在涂层中添加缓蚀剂,抑制金属基材在腐蚀介质渗透涂层后的电化学腐蚀过程,从而赋予涂层自修复的主动防护功能,形成智能防腐涂层,是提升海洋涂层防护性能的有效途径[9 -13 ] .然而,由于大多数金属缓蚀剂是水溶性的,当直接添加到涂层中时,缓蚀剂易溶出,而且溶出后留下的孔洞会破坏涂层的屏蔽性能,同时,缓蚀剂也可能与涂层反应,破坏涂层原有结构,起到负面作用[5 ] .为了克服这些问题,通常用微胶囊载体或纳米容器来储存缓蚀剂,制成具有响应-可控释放能力的缓蚀剂纳米载体后再加入涂层,并实现在特定环境下对缓蚀剂的可控释放,一方面避免缓蚀剂与涂膜直接接触,另一方面实现缓蚀剂的可控释放,已成为了智能防腐涂层的重要研究方向[10 ,13 ] .目前,以化学合成方法制备的人工缓蚀剂装载器,如聚合物微胶囊、多孔SiO2 、sol-gel纳米颗粒、纳米管等[14 ,15 ] ,因工艺复杂、成本高、量产难等原因,越来越满足不了智能防腐涂层领域的应用需求,因此,探索更适合当前发展需要的自然、绿色、低成本缓蚀剂承载材料成为智能防腐涂层领域关注的核心点. ...
涂层自修复技术研究进展
1
2019
... 涂层主要通过物理隔离屏蔽效应,使氧、水分、电解质等有害的腐蚀性成分不易到达基体,从而实现对基体金属构件的防腐,因此,涂层性能是决定海洋装备服役寿命的关键因素[4 ,5 ] .然而,传统防腐涂层在制备过程中不可避免的会存在一些气孔、微裂纹等缺陷,在一些极端的海洋腐蚀环境下 (如高温、高湿、高盐的海上区域),H2 O、O2 、Cl- 等腐蚀介质沿着这些缺陷进入涂层,直至金属基体界面,诱发基材的电化学腐蚀,腐蚀产物的体积增大、界面局部碱化等作用会使涂层剥离面积不断扩展,导致涂层快速失效[6 -8 ] .在涂层中添加缓蚀剂,抑制金属基材在腐蚀介质渗透涂层后的电化学腐蚀过程,从而赋予涂层自修复的主动防护功能,形成智能防腐涂层,是提升海洋涂层防护性能的有效途径[9 -13 ] .然而,由于大多数金属缓蚀剂是水溶性的,当直接添加到涂层中时,缓蚀剂易溶出,而且溶出后留下的孔洞会破坏涂层的屏蔽性能,同时,缓蚀剂也可能与涂层反应,破坏涂层原有结构,起到负面作用[5 ] .为了克服这些问题,通常用微胶囊载体或纳米容器来储存缓蚀剂,制成具有响应-可控释放能力的缓蚀剂纳米载体后再加入涂层,并实现在特定环境下对缓蚀剂的可控释放,一方面避免缓蚀剂与涂膜直接接触,另一方面实现缓蚀剂的可控释放,已成为了智能防腐涂层的重要研究方向[10 ,13 ] .目前,以化学合成方法制备的人工缓蚀剂装载器,如聚合物微胶囊、多孔SiO2 、sol-gel纳米颗粒、纳米管等[14 ,15 ] ,因工艺复杂、成本高、量产难等原因,越来越满足不了智能防腐涂层领域的应用需求,因此,探索更适合当前发展需要的自然、绿色、低成本缓蚀剂承载材料成为智能防腐涂层领域关注的核心点. ...
深海压力-流速耦合环境对环氧玻璃鳞片涂层失效行为的影响
0
2022
深海压力-流速耦合环境对环氧玻璃鳞片涂层失效行为的影响
0
2022
层状双金属氢氧化物防腐蚀涂层材料的研究进展
0
2022
层状双金属氢氧化物防腐蚀涂层材料的研究进展
0
2022
掺杂pH敏感性智能纳米容器BTA@MSNs-SO3 H-PDDA碳钢智能防腐涂层的制备及性能研究
2
2022
... 涂层主要通过物理隔离屏蔽效应,使氧、水分、电解质等有害的腐蚀性成分不易到达基体,从而实现对基体金属构件的防腐,因此,涂层性能是决定海洋装备服役寿命的关键因素[4 ,5 ] .然而,传统防腐涂层在制备过程中不可避免的会存在一些气孔、微裂纹等缺陷,在一些极端的海洋腐蚀环境下 (如高温、高湿、高盐的海上区域),H2 O、O2 、Cl- 等腐蚀介质沿着这些缺陷进入涂层,直至金属基体界面,诱发基材的电化学腐蚀,腐蚀产物的体积增大、界面局部碱化等作用会使涂层剥离面积不断扩展,导致涂层快速失效[6 -8 ] .在涂层中添加缓蚀剂,抑制金属基材在腐蚀介质渗透涂层后的电化学腐蚀过程,从而赋予涂层自修复的主动防护功能,形成智能防腐涂层,是提升海洋涂层防护性能的有效途径[9 -13 ] .然而,由于大多数金属缓蚀剂是水溶性的,当直接添加到涂层中时,缓蚀剂易溶出,而且溶出后留下的孔洞会破坏涂层的屏蔽性能,同时,缓蚀剂也可能与涂层反应,破坏涂层原有结构,起到负面作用[5 ] .为了克服这些问题,通常用微胶囊载体或纳米容器来储存缓蚀剂,制成具有响应-可控释放能力的缓蚀剂纳米载体后再加入涂层,并实现在特定环境下对缓蚀剂的可控释放,一方面避免缓蚀剂与涂膜直接接触,另一方面实现缓蚀剂的可控释放,已成为了智能防腐涂层的重要研究方向[10 ,13 ] .目前,以化学合成方法制备的人工缓蚀剂装载器,如聚合物微胶囊、多孔SiO2 、sol-gel纳米颗粒、纳米管等[14 ,15 ] ,因工艺复杂、成本高、量产难等原因,越来越满足不了智能防腐涂层领域的应用需求,因此,探索更适合当前发展需要的自然、绿色、低成本缓蚀剂承载材料成为智能防腐涂层领域关注的核心点. ...
... ,13 ].目前,以化学合成方法制备的人工缓蚀剂装载器,如聚合物微胶囊、多孔SiO2 、sol-gel纳米颗粒、纳米管等[14 ,15 ] ,因工艺复杂、成本高、量产难等原因,越来越满足不了智能防腐涂层领域的应用需求,因此,探索更适合当前发展需要的自然、绿色、低成本缓蚀剂承载材料成为智能防腐涂层领域关注的核心点. ...
掺杂pH敏感性智能纳米容器BTA@MSNs-SO3 H-PDDA碳钢智能防腐涂层的制备及性能研究
2
2022
... 涂层主要通过物理隔离屏蔽效应,使氧、水分、电解质等有害的腐蚀性成分不易到达基体,从而实现对基体金属构件的防腐,因此,涂层性能是决定海洋装备服役寿命的关键因素[4 ,5 ] .然而,传统防腐涂层在制备过程中不可避免的会存在一些气孔、微裂纹等缺陷,在一些极端的海洋腐蚀环境下 (如高温、高湿、高盐的海上区域),H2 O、O2 、Cl- 等腐蚀介质沿着这些缺陷进入涂层,直至金属基体界面,诱发基材的电化学腐蚀,腐蚀产物的体积增大、界面局部碱化等作用会使涂层剥离面积不断扩展,导致涂层快速失效[6 -8 ] .在涂层中添加缓蚀剂,抑制金属基材在腐蚀介质渗透涂层后的电化学腐蚀过程,从而赋予涂层自修复的主动防护功能,形成智能防腐涂层,是提升海洋涂层防护性能的有效途径[9 -13 ] .然而,由于大多数金属缓蚀剂是水溶性的,当直接添加到涂层中时,缓蚀剂易溶出,而且溶出后留下的孔洞会破坏涂层的屏蔽性能,同时,缓蚀剂也可能与涂层反应,破坏涂层原有结构,起到负面作用[5 ] .为了克服这些问题,通常用微胶囊载体或纳米容器来储存缓蚀剂,制成具有响应-可控释放能力的缓蚀剂纳米载体后再加入涂层,并实现在特定环境下对缓蚀剂的可控释放,一方面避免缓蚀剂与涂膜直接接触,另一方面实现缓蚀剂的可控释放,已成为了智能防腐涂层的重要研究方向[10 ,13 ] .目前,以化学合成方法制备的人工缓蚀剂装载器,如聚合物微胶囊、多孔SiO2 、sol-gel纳米颗粒、纳米管等[14 ,15 ] ,因工艺复杂、成本高、量产难等原因,越来越满足不了智能防腐涂层领域的应用需求,因此,探索更适合当前发展需要的自然、绿色、低成本缓蚀剂承载材料成为智能防腐涂层领域关注的核心点. ...
... ,13 ].目前,以化学合成方法制备的人工缓蚀剂装载器,如聚合物微胶囊、多孔SiO2 、sol-gel纳米颗粒、纳米管等[14 ,15 ] ,因工艺复杂、成本高、量产难等原因,越来越满足不了智能防腐涂层领域的应用需求,因此,探索更适合当前发展需要的自然、绿色、低成本缓蚀剂承载材料成为智能防腐涂层领域关注的核心点. ...
Self-healing corrosion protective coatings based on micro/nanocarriers: a review
1
2021
... 涂层主要通过物理隔离屏蔽效应,使氧、水分、电解质等有害的腐蚀性成分不易到达基体,从而实现对基体金属构件的防腐,因此,涂层性能是决定海洋装备服役寿命的关键因素[4 ,5 ] .然而,传统防腐涂层在制备过程中不可避免的会存在一些气孔、微裂纹等缺陷,在一些极端的海洋腐蚀环境下 (如高温、高湿、高盐的海上区域),H2 O、O2 、Cl- 等腐蚀介质沿着这些缺陷进入涂层,直至金属基体界面,诱发基材的电化学腐蚀,腐蚀产物的体积增大、界面局部碱化等作用会使涂层剥离面积不断扩展,导致涂层快速失效[6 -8 ] .在涂层中添加缓蚀剂,抑制金属基材在腐蚀介质渗透涂层后的电化学腐蚀过程,从而赋予涂层自修复的主动防护功能,形成智能防腐涂层,是提升海洋涂层防护性能的有效途径[9 -13 ] .然而,由于大多数金属缓蚀剂是水溶性的,当直接添加到涂层中时,缓蚀剂易溶出,而且溶出后留下的孔洞会破坏涂层的屏蔽性能,同时,缓蚀剂也可能与涂层反应,破坏涂层原有结构,起到负面作用[5 ] .为了克服这些问题,通常用微胶囊载体或纳米容器来储存缓蚀剂,制成具有响应-可控释放能力的缓蚀剂纳米载体后再加入涂层,并实现在特定环境下对缓蚀剂的可控释放,一方面避免缓蚀剂与涂膜直接接触,另一方面实现缓蚀剂的可控释放,已成为了智能防腐涂层的重要研究方向[10 ,13 ] .目前,以化学合成方法制备的人工缓蚀剂装载器,如聚合物微胶囊、多孔SiO2 、sol-gel纳米颗粒、纳米管等[14 ,15 ] ,因工艺复杂、成本高、量产难等原因,越来越满足不了智能防腐涂层领域的应用需求,因此,探索更适合当前发展需要的自然、绿色、低成本缓蚀剂承载材料成为智能防腐涂层领域关注的核心点. ...
微胶囊填充型自修复涂层材料研究进展
1
2016
... 涂层主要通过物理隔离屏蔽效应,使氧、水分、电解质等有害的腐蚀性成分不易到达基体,从而实现对基体金属构件的防腐,因此,涂层性能是决定海洋装备服役寿命的关键因素[4 ,5 ] .然而,传统防腐涂层在制备过程中不可避免的会存在一些气孔、微裂纹等缺陷,在一些极端的海洋腐蚀环境下 (如高温、高湿、高盐的海上区域),H2 O、O2 、Cl- 等腐蚀介质沿着这些缺陷进入涂层,直至金属基体界面,诱发基材的电化学腐蚀,腐蚀产物的体积增大、界面局部碱化等作用会使涂层剥离面积不断扩展,导致涂层快速失效[6 -8 ] .在涂层中添加缓蚀剂,抑制金属基材在腐蚀介质渗透涂层后的电化学腐蚀过程,从而赋予涂层自修复的主动防护功能,形成智能防腐涂层,是提升海洋涂层防护性能的有效途径[9 -13 ] .然而,由于大多数金属缓蚀剂是水溶性的,当直接添加到涂层中时,缓蚀剂易溶出,而且溶出后留下的孔洞会破坏涂层的屏蔽性能,同时,缓蚀剂也可能与涂层反应,破坏涂层原有结构,起到负面作用[5 ] .为了克服这些问题,通常用微胶囊载体或纳米容器来储存缓蚀剂,制成具有响应-可控释放能力的缓蚀剂纳米载体后再加入涂层,并实现在特定环境下对缓蚀剂的可控释放,一方面避免缓蚀剂与涂膜直接接触,另一方面实现缓蚀剂的可控释放,已成为了智能防腐涂层的重要研究方向[10 ,13 ] .目前,以化学合成方法制备的人工缓蚀剂装载器,如聚合物微胶囊、多孔SiO2 、sol-gel纳米颗粒、纳米管等[14 ,15 ] ,因工艺复杂、成本高、量产难等原因,越来越满足不了智能防腐涂层领域的应用需求,因此,探索更适合当前发展需要的自然、绿色、低成本缓蚀剂承载材料成为智能防腐涂层领域关注的核心点. ...
微胶囊填充型自修复涂层材料研究进展
1
2016
... 涂层主要通过物理隔离屏蔽效应,使氧、水分、电解质等有害的腐蚀性成分不易到达基体,从而实现对基体金属构件的防腐,因此,涂层性能是决定海洋装备服役寿命的关键因素[4 ,5 ] .然而,传统防腐涂层在制备过程中不可避免的会存在一些气孔、微裂纹等缺陷,在一些极端的海洋腐蚀环境下 (如高温、高湿、高盐的海上区域),H2 O、O2 、Cl- 等腐蚀介质沿着这些缺陷进入涂层,直至金属基体界面,诱发基材的电化学腐蚀,腐蚀产物的体积增大、界面局部碱化等作用会使涂层剥离面积不断扩展,导致涂层快速失效[6 -8 ] .在涂层中添加缓蚀剂,抑制金属基材在腐蚀介质渗透涂层后的电化学腐蚀过程,从而赋予涂层自修复的主动防护功能,形成智能防腐涂层,是提升海洋涂层防护性能的有效途径[9 -13 ] .然而,由于大多数金属缓蚀剂是水溶性的,当直接添加到涂层中时,缓蚀剂易溶出,而且溶出后留下的孔洞会破坏涂层的屏蔽性能,同时,缓蚀剂也可能与涂层反应,破坏涂层原有结构,起到负面作用[5 ] .为了克服这些问题,通常用微胶囊载体或纳米容器来储存缓蚀剂,制成具有响应-可控释放能力的缓蚀剂纳米载体后再加入涂层,并实现在特定环境下对缓蚀剂的可控释放,一方面避免缓蚀剂与涂膜直接接触,另一方面实现缓蚀剂的可控释放,已成为了智能防腐涂层的重要研究方向[10 ,13 ] .目前,以化学合成方法制备的人工缓蚀剂装载器,如聚合物微胶囊、多孔SiO2 、sol-gel纳米颗粒、纳米管等[14 ,15 ] ,因工艺复杂、成本高、量产难等原因,越来越满足不了智能防腐涂层领域的应用需求,因此,探索更适合当前发展需要的自然、绿色、低成本缓蚀剂承载材料成为智能防腐涂层领域关注的核心点. ...
The application of halloysite tubule nanoclay in drug delivery
2
2016
... 埃洛石是一种天然的具有一定长径比的纳米管状粒子,已应用到物质吸附、存储、输运、催化等多个领域[16 -18 ] .2008年,Shchukin等[19 ] 首次将埃洛石纳米管 (HNTs) 作为装载器负载2-巯基苯并噻唑缓蚀剂,并在sol-gel涂层中实现显著的自修复功能,引发了智能防腐涂层领域研究人员对HNTs的关注.2012年,Yah等[20 ] 研究了选择性刻蚀HNTs内腔中空结构可以改善HNTs对物质的负载和释放行为；2016年,Vijayan等[21 ] 将负载环氧单体的HNTs作为功能填料加入到环氧涂层中,以改善涂层综合性能；2019年,Asadi等[22 ] 将Zn2+ 作为缓蚀剂负载到HNTs上,制备的Zn2+ @HNTs/环氧涂层防护性能良好；2020年,Khan等[23 ] 采用真空负载和层层自组装技术制备了负载咪唑、十二烷胺两种缓蚀剂的杂化HNTs,作为智能修复单元加入到有机涂层中,起到了良好效果.HNTs在智能防腐涂层领域的研究显示出HNTs在该领域的重要研究价值.因此,本文将HNTs在智能防腐涂层领域的应用研究情况进行综述,以期能够对该领域的学者提供一些有益参考. ...
... HNTs具有完美的管状中空结构,纳米管外径约40~70 nm,内径约15~40 nm,内腔占比约11%~39%,具有良好的物质装载功能.由于HNTs这种天然物质具有良好的生物相容性,HNTs的物质装载功能最早用在生物医药领域,如DNA装载、抗癌药物靶向运输、低毒口服药载体、生物酶固化等.HNTs优异的物质装载功能也使其成为智能防腐涂层领域替代原有缓释胶囊类载体的极具发展潜力的载体缓释材料[16 ,26 ] .除了物质装载功能,HNTs的一些其他性能也有利于其在智能防腐涂层领域的应用. ...
Halloysite based nanocomposites and photocatalysis: a review
0
2019
Polysaccharides/Halloysite nanotubes for smart bionanocomposite materials
1
2020
... 埃洛石是一种天然的具有一定长径比的纳米管状粒子,已应用到物质吸附、存储、输运、催化等多个领域[16 -18 ] .2008年,Shchukin等[19 ] 首次将埃洛石纳米管 (HNTs) 作为装载器负载2-巯基苯并噻唑缓蚀剂,并在sol-gel涂层中实现显著的自修复功能,引发了智能防腐涂层领域研究人员对HNTs的关注.2012年,Yah等[20 ] 研究了选择性刻蚀HNTs内腔中空结构可以改善HNTs对物质的负载和释放行为；2016年,Vijayan等[21 ] 将负载环氧单体的HNTs作为功能填料加入到环氧涂层中,以改善涂层综合性能；2019年,Asadi等[22 ] 将Zn2+ 作为缓蚀剂负载到HNTs上,制备的Zn2+ @HNTs/环氧涂层防护性能良好；2020年,Khan等[23 ] 采用真空负载和层层自组装技术制备了负载咪唑、十二烷胺两种缓蚀剂的杂化HNTs,作为智能修复单元加入到有机涂层中,起到了良好效果.HNTs在智能防腐涂层领域的研究显示出HNTs在该领域的重要研究价值.因此,本文将HNTs在智能防腐涂层领域的应用研究情况进行综述,以期能够对该领域的学者提供一些有益参考. ...
Active anticorrosion coatings with halloysite nanocontainers
4
2008
... 埃洛石是一种天然的具有一定长径比的纳米管状粒子,已应用到物质吸附、存储、输运、催化等多个领域[16 -18 ] .2008年,Shchukin等[19 ] 首次将埃洛石纳米管 (HNTs) 作为装载器负载2-巯基苯并噻唑缓蚀剂,并在sol-gel涂层中实现显著的自修复功能,引发了智能防腐涂层领域研究人员对HNTs的关注.2012年,Yah等[20 ] 研究了选择性刻蚀HNTs内腔中空结构可以改善HNTs对物质的负载和释放行为；2016年,Vijayan等[21 ] 将负载环氧单体的HNTs作为功能填料加入到环氧涂层中,以改善涂层综合性能；2019年,Asadi等[22 ] 将Zn2+ 作为缓蚀剂负载到HNTs上,制备的Zn2+ @HNTs/环氧涂层防护性能良好；2020年,Khan等[23 ] 采用真空负载和层层自组装技术制备了负载咪唑、十二烷胺两种缓蚀剂的杂化HNTs,作为智能修复单元加入到有机涂层中,起到了良好效果.HNTs在智能防腐涂层领域的研究显示出HNTs在该领域的重要研究价值.因此,本文将HNTs在智能防腐涂层领域的应用研究情况进行综述,以期能够对该领域的学者提供一些有益参考. ...
... 根据被负载物质的摩尔质量,Yuan等[24 ] 将HNTs负载的物质分为3类：(1) MW<300 g/mol的低摩尔质量物质,如8-羟基喹啉、苯并三氮唑等；(2) 300 g/mol<MW<1000 g/mol的中摩尔质量物质,如芬太尼、硝苯吡啶等；(3) MW>1000 g/mol的高摩尔质量物质,如尿素酶、胰岛素等.目前,用于智能防腐涂层的HNTs负载缓蚀剂有2-巯基苯并噻唑 (MBT)[19 ,39 ,40 ] 、苯并三氮唑 (BTA)[39 ,41 ,42 ] 、2-巯基苯并咪唑 (MBI)[39 ,43 ] 、十二胺 (dodecylamine)[30 ] 、8-羟基喹啉 (8-hydroxyquinoline)[43 -45 ] 、咪唑 (imidazole)[23 ] 等. ...
... (3) 在HNTs端部生成金属-缓蚀剂络合物.最常见的是将负载缓蚀剂的HNTs置入CuSO4 溶液中,使腔内的缓蚀剂与溶液中的Cu2+ 在端部生成Cu-缓蚀剂络合物,从而起到封端的作用[19 ,41 ] ,其机理过程如图4 b所示. ...
... Summary of typical self-healing coatings containing corrosion inhibitor-loaded HNTs
Table 3 Substrate Matters loaded in HNTs Coating type Time and literature AA2024-T3Al MBT Solute-gel hybrid coating 2008[19 ] 110Cu, 2024Al BTA Solute-gel hybrid coating 2009[41 ] 110Cu BTA, MBI, MBT Acrylate coating、Polyaminoester coating 2013[39 ] Carbon steel, Al-alloy 8-HQ Powder epoxy resin coating 2013[41 ] Carbon steel Dodecyl amine Alkyd paint 2015[30 ] Carbon steel BTA Epoxy varnish 2015[50 ] Ti-alloy CTS CTS/HNTs electrodeposition coating 2016[51 ] AM50 Mg-alloy BTA Microarc oxidation coating 2016[52 ] Carbon steel MBT, BTA Epoxy coating 2017[53 ] Carbon steel Zn2+ Epoxy coating 2019[46 ] 2024Al 2-MBT Epoxy coating 2021[40 ]
4 总结与展望 模仿生物组织损伤愈合原理,将可对周围环境变化响应的智能自修复微单元 (含缓蚀剂的微胶囊) 引入涂层,从而赋予涂层智能响应、自修复等主动防护功能,是提升海洋涂层防护性能的有效途径.对于智能防腐涂层,实现其长效自修复的关键在于对缓蚀剂种类的严格筛选,对缓蚀剂载体的合理设计,以及缓蚀剂胶囊与涂层基体的良好结合. ...
Selective modification of halloysite lumen with octadecylphosphonic acid: new inorganic tubular micelle
3
2012
... 埃洛石是一种天然的具有一定长径比的纳米管状粒子,已应用到物质吸附、存储、输运、催化等多个领域[16 -18 ] .2008年,Shchukin等[19 ] 首次将埃洛石纳米管 (HNTs) 作为装载器负载2-巯基苯并噻唑缓蚀剂,并在sol-gel涂层中实现显著的自修复功能,引发了智能防腐涂层领域研究人员对HNTs的关注.2012年,Yah等[20 ] 研究了选择性刻蚀HNTs内腔中空结构可以改善HNTs对物质的负载和释放行为；2016年,Vijayan等[21 ] 将负载环氧单体的HNTs作为功能填料加入到环氧涂层中,以改善涂层综合性能；2019年,Asadi等[22 ] 将Zn2+ 作为缓蚀剂负载到HNTs上,制备的Zn2+ @HNTs/环氧涂层防护性能良好；2020年,Khan等[23 ] 采用真空负载和层层自组装技术制备了负载咪唑、十二烷胺两种缓蚀剂的杂化HNTs,作为智能修复单元加入到有机涂层中,起到了良好效果.HNTs在智能防腐涂层领域的研究显示出HNTs在该领域的重要研究价值.因此,本文将HNTs在智能防腐涂层领域的应用研究情况进行综述,以期能够对该领域的学者提供一些有益参考. ...
... Chemical constructions of silanes used for modification of HNTs
Table 2 Silane Chemical γ -Glycidoxypropyltrimethoxysilane (GPTS)[33 ] 3-Aminopropyltrimethoxysilane (APS)[34 ] (3-Aminopropyl) triethoxysilane (APTES)[35 ] [3-(2-Aminoethylamino) propyl]trimethoxysilane (AEAPS)[20 ,36 ] 3-(Trimethoxysilyl) propyl methacrylate (MAPTS)[37 ] Vinyltrimethoxysilane (VTMS)[38 ]
Yuan等[35 ] 研究了APTES硅烷偶联剂接枝HNTs的反应机理,认为不仅存在APTES与HNTs表面羟基的接枝反应,还存在自聚合反应,即水化后的APTES的Si—OH彼此之间发生缩合,从而形成网状结构,在接枝过程中,采用真空处理能够使硅烷偶联剂更好的进入HNTs内腔中,从而提高接枝比例. ...
... 除了偶联剂,Yah等[20 ] 采用正十八醇磷酸酯 (ODP) 改性HNTs内腔,通过真空负压处理,将HNTs置于含ODP的溶液中常温搅拌1周,使ODP成功在HNTs的内表面接枝.然后,采用AEAPS改性其外表面,通过这种改性方法,可以使HNTs负载疏水性的物质.此外,由于HNTs外表面的Si—O—Si基团反应活性低,有机基团的化学接枝效率低,因此,可以利用HNTs外表面在一定pH环境下呈负电性的特性,通过静电作用吸附一些正电离子,起到外表面改性的效果. ...
Halloysite nanotube as multifunctional component in epoxy protective coating
1
2016
... 埃洛石是一种天然的具有一定长径比的纳米管状粒子,已应用到物质吸附、存储、输运、催化等多个领域[16 -18 ] .2008年,Shchukin等[19 ] 首次将埃洛石纳米管 (HNTs) 作为装载器负载2-巯基苯并噻唑缓蚀剂,并在sol-gel涂层中实现显著的自修复功能,引发了智能防腐涂层领域研究人员对HNTs的关注.2012年,Yah等[20 ] 研究了选择性刻蚀HNTs内腔中空结构可以改善HNTs对物质的负载和释放行为；2016年,Vijayan等[21 ] 将负载环氧单体的HNTs作为功能填料加入到环氧涂层中,以改善涂层综合性能；2019年,Asadi等[22 ] 将Zn2+ 作为缓蚀剂负载到HNTs上,制备的Zn2+ @HNTs/环氧涂层防护性能良好；2020年,Khan等[23 ] 采用真空负载和层层自组装技术制备了负载咪唑、十二烷胺两种缓蚀剂的杂化HNTs,作为智能修复单元加入到有机涂层中,起到了良好效果.HNTs在智能防腐涂层领域的研究显示出HNTs在该领域的重要研究价值.因此,本文将HNTs在智能防腐涂层领域的应用研究情况进行综述,以期能够对该领域的学者提供一些有益参考. ...
Synergistic effect of imidazole dicarboxylic acid and Zn2+ simultaneously doped in halloysite nanotubes to improve protection of epoxy ester coating
1
2019
... 埃洛石是一种天然的具有一定长径比的纳米管状粒子,已应用到物质吸附、存储、输运、催化等多个领域[16 -18 ] .2008年,Shchukin等[19 ] 首次将埃洛石纳米管 (HNTs) 作为装载器负载2-巯基苯并噻唑缓蚀剂,并在sol-gel涂层中实现显著的自修复功能,引发了智能防腐涂层领域研究人员对HNTs的关注.2012年,Yah等[20 ] 研究了选择性刻蚀HNTs内腔中空结构可以改善HNTs对物质的负载和释放行为；2016年,Vijayan等[21 ] 将负载环氧单体的HNTs作为功能填料加入到环氧涂层中,以改善涂层综合性能；2019年,Asadi等[22 ] 将Zn2+ 作为缓蚀剂负载到HNTs上,制备的Zn2+ @HNTs/环氧涂层防护性能良好；2020年,Khan等[23 ] 采用真空负载和层层自组装技术制备了负载咪唑、十二烷胺两种缓蚀剂的杂化HNTs,作为智能修复单元加入到有机涂层中,起到了良好效果.HNTs在智能防腐涂层领域的研究显示出HNTs在该领域的重要研究价值.因此,本文将HNTs在智能防腐涂层领域的应用研究情况进行综述,以期能够对该领域的学者提供一些有益参考. ...
Hybrid halloysite nanotubes as smart carriers for corrosion protection
5
2020
... 埃洛石是一种天然的具有一定长径比的纳米管状粒子,已应用到物质吸附、存储、输运、催化等多个领域[16 -18 ] .2008年,Shchukin等[19 ] 首次将埃洛石纳米管 (HNTs) 作为装载器负载2-巯基苯并噻唑缓蚀剂,并在sol-gel涂层中实现显著的自修复功能,引发了智能防腐涂层领域研究人员对HNTs的关注.2012年,Yah等[20 ] 研究了选择性刻蚀HNTs内腔中空结构可以改善HNTs对物质的负载和释放行为；2016年,Vijayan等[21 ] 将负载环氧单体的HNTs作为功能填料加入到环氧涂层中,以改善涂层综合性能；2019年,Asadi等[22 ] 将Zn2+ 作为缓蚀剂负载到HNTs上,制备的Zn2+ @HNTs/环氧涂层防护性能良好；2020年,Khan等[23 ] 采用真空负载和层层自组装技术制备了负载咪唑、十二烷胺两种缓蚀剂的杂化HNTs,作为智能修复单元加入到有机涂层中,起到了良好效果.HNTs在智能防腐涂层领域的研究显示出HNTs在该领域的重要研究价值.因此,本文将HNTs在智能防腐涂层领域的应用研究情况进行综述,以期能够对该领域的学者提供一些有益参考. ...
... 根据被负载物质的摩尔质量,Yuan等[24 ] 将HNTs负载的物质分为3类：(1) MW<300 g/mol的低摩尔质量物质,如8-羟基喹啉、苯并三氮唑等；(2) 300 g/mol<MW<1000 g/mol的中摩尔质量物质,如芬太尼、硝苯吡啶等；(3) MW>1000 g/mol的高摩尔质量物质,如尿素酶、胰岛素等.目前,用于智能防腐涂层的HNTs负载缓蚀剂有2-巯基苯并噻唑 (MBT)[19 ,39 ,40 ] 、苯并三氮唑 (BTA)[39 ,41 ,42 ] 、2-巯基苯并咪唑 (MBI)[39 ,43 ] 、十二胺 (dodecylamine)[30 ] 、8-羟基喹啉 (8-hydroxyquinoline)[43 -45 ] 、咪唑 (imidazole)[23 ] 等. ...
... (1) 层层自组装技术[23 ] .利用HNTs表面带负电的特性,首先可通过静电作用在HNTs表面覆盖一层阳离子聚合物,如壳聚糖、聚乙烯亚胺 (PEI)、聚苯乙烯、溴化氢聚合物等,覆盖后的HNTs表面将呈正电性.这时,可再覆盖一层带负电的聚合物,如聚苯乙烯磺酸钠 (PSS)、聚丙烯酸 (PAA) 等,最终在HNTs表面形成阳离子聚合物/阴离子聚合物的复合层,其过程如图4 a所示. ...
... [
23 ,
49 ]
Schematic illustrations of layer-by-layer self-assembly on the surface of HNTs (a) and illustration of the formation of end stopper in Cu<sup>2+</sup> treating process (b)<sup>[<xref ref-type="bibr" rid="R23">23</xref>,<xref ref-type="bibr" rid="R49">49</xref>]</sup> Fig.4 ![]()
(2) 在HNTs表面形成脲醛涂层.将HNTs置入脲醛涂层的预聚体溶液中,由于预聚体中存在N—H基团,可在HNTs表面和端部吸附,最终可以在HNTs端部形成脲醛覆盖层,达到封端的目的. ...
... [
23 ,
49 ]
Fig.4 ![]()
(2) 在HNTs表面形成脲醛涂层.将HNTs置入脲醛涂层的预聚体溶液中,由于预聚体中存在N—H基团,可在HNTs表面和端部吸附,最终可以在HNTs端部形成脲醛覆盖层,达到封端的目的. ...
Properties and applications of halloysite nanotubes: recent research advances and future prospects
4
2015
... 埃洛石是由高岭石的片层在天然条件下卷曲而成,主要以纳米管状的形态存在于自然界中[24 ] .属于单斜晶系的含水层状结构硅酸盐矿物,理想化学分子式为Al2 O3 ·2SiO2 ·n H2 O.按水合程度的不同,当n =2时,层间距0.7 nm,命名为HNTs-7Å；当n =6时,层间距为1 nm命名为HNTs-10Å.将Halloysite-10Å在高温下焙烧,可使其层间的H2 O分子脱离形成Halloysite-7Å (反应1).由HNTs-10Å的晶体结构[24 ] 可以看出,HNTs是铝氧八面体层与硅氧四面体层之间的空间不相匹配位错促使片状晶体卷曲成管,层片弯卷时,硅氧四面体层在外,铝氧八面体层在内.因此,HNTs管外壁表面暴露的是Si—O—Si基团,管腔内壁表面暴露的是Al—OH基团,管边缘以及外壁缺陷处也存在一定数量的Al—OH和Si—OH基团. ...
... [24 ]可以看出,HNTs是铝氧八面体层与硅氧四面体层之间的空间不相匹配位错促使片状晶体卷曲成管,层片弯卷时,硅氧四面体层在外,铝氧八面体层在内.因此,HNTs管外壁表面暴露的是Si—O—Si基团,管腔内壁表面暴露的是Al—OH基团,管边缘以及外壁缺陷处也存在一定数量的Al—OH和Si—OH基团. ...
... 同时,由于HNTs在Al—O八面体内层和Si—O四面体外层之间存在一定量的H2 O[24 ] ,通过高温煅烧除去层间的H2 O分子,可重组HNTs管壁的网络结构,提高HNTs比表面积,改善反应活性和吸附性能.例如,Yu等[31 ] 研究表明,将HNTs在550 ℃温度下煅烧后,HNTs孔隙率增加,缓蚀剂负载量达到最大的8.2%,缓释剂释放行为也得到改善；Shu等[32 ] 将HNTs在750~900 ℃煅烧后采用HCl刻蚀,可制得了比表面积达414 m2 /g的改性HNTs,可有效改善HNTs的缓蚀剂负载性能. ...
... 根据被负载物质的摩尔质量,Yuan等[24 ] 将HNTs负载的物质分为3类：(1) MW<300 g/mol的低摩尔质量物质,如8-羟基喹啉、苯并三氮唑等；(2) 300 g/mol<MW<1000 g/mol的中摩尔质量物质,如芬太尼、硝苯吡啶等；(3) MW>1000 g/mol的高摩尔质量物质,如尿素酶、胰岛素等.目前,用于智能防腐涂层的HNTs负载缓蚀剂有2-巯基苯并噻唑 (MBT)[19 ,39 ,40 ] 、苯并三氮唑 (BTA)[39 ,41 ,42 ] 、2-巯基苯并咪唑 (MBI)[39 ,43 ] 、十二胺 (dodecylamine)[30 ] 、8-羟基喹啉 (8-hydroxyquinoline)[43 -45 ] 、咪唑 (imidazole)[23 ] 等. ...
Recent advance in research on halloysite nanotubes-polymer nanocomposite
3
2014
... 纳米管状埃洛石是由二十多个片层卷曲而成,相关物化特性参数见表1 .由表可知,HNTs具有长径比大 (约10~50)、弹性模量高 (140 GPa,理论值为230~340 GPa)、尺寸小、密度低的特点,因此,HNTs在轻质高强聚合物材料领域有广泛应用.另外,HNTs的大部分元素不可燃,结构水的释放温度为400~600 ℃,分解出的水可以稀释可燃气体,抑制燃烧,因此,HNTs可作为无卤阻燃剂加入到聚合物中,制备阻燃材料[25 ] . ...
... HNTs典型特征参数[25 ] ...
... Typical characteristic parameters of HNTs[25 ] ...
Halloysite clay nanotubes for loading and sustained release of functional compounds
2
2016
... HNTs具有完美的管状中空结构,纳米管外径约40~70 nm,内径约15~40 nm,内腔占比约11%~39%,具有良好的物质装载功能.由于HNTs这种天然物质具有良好的生物相容性,HNTs的物质装载功能最早用在生物医药领域,如DNA装载、抗癌药物靶向运输、低毒口服药载体、生物酶固化等.HNTs优异的物质装载功能也使其成为智能防腐涂层领域替代原有缓释胶囊类载体的极具发展潜力的载体缓释材料[16 ,26 ] .除了物质装载功能,HNTs的一些其他性能也有利于其在智能防腐涂层领域的应用. ...
... 对于微胶囊填充型的自修复涂层而言,胶囊中缓蚀剂可控释放是涂层实现自修复功能的另一关键问题.HNTs两端是开放的,当负载缓蚀剂后,如果不加处理,内腔中的缓蚀剂将在涂层中自主释放,例如前期不需要修复时暴释,但当涂层需要腐蚀修复时已释放殆尽,不能实现智能自修复功能.因此,需要对HNTs进行封端处理以实现内腔中缓蚀剂的可控释放.Lvov等[26 ] 总结了3种常见的HNTs封端方法： ...
The stability of halloysite nanotubes in acidic and alkaline aqueous suspensions
3
2012
... 由于HNTs内外表面化学构成 (外表面为[SiO
4 ]四面体,内表面为[AlO
6 ]八面体层及表面的Al—OH),内外表面分别呈现出Al
2 O
3 与和SiO
2 相类似的性能,可以利用与SiO
2 和Al
2 O
3 具有不同反应活性的化合物对HNTs进行选择性改性.例如,磷酸可与管腔的Al—OH层位点结合,但不与外表面的Si—O—Si层结合,处理后的HNTs内腔具有疏水性,这种结构允许非极性分子 (如油和苯酚) 选择性吸附在HNTs的内腔中,并提供非水溶性材料更好的负载/释放特性.此外,HNTs的Al—O八面体内层和Si—O四面体外层 (
图1 ) 在水中会以相反的方式电离,当溶液的pH在2.5~8.5的范围内,HNTs管腔内表面带正电荷,管壁外表面带负电荷.因此,可以通过简单的静电吸附,将不同电负性的客体分别负载到管内或管外,例如阴离子吸附在HNTs管腔内,或阳离子吸附在外表面,实现选择性改性,可为层层自组装 (LBL) 提供有利条件.

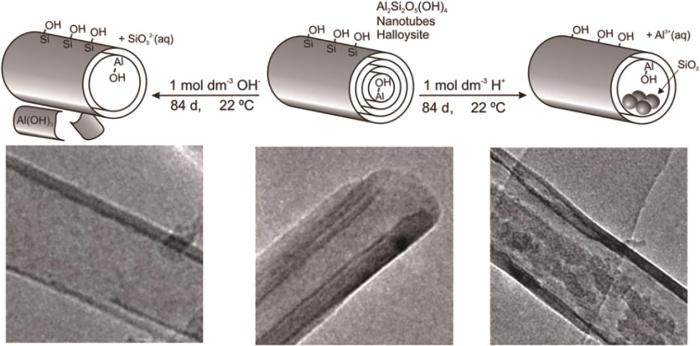

图1 强酸和强碱环境下HNTs的反应示意图<sup>[<xref ref-type="bibr" rid="R27">27</xref>]</sup> Schematic illustrations of transformation of HNTs in strong acid (right) and strong alkaline (left) conditions<sup>[<xref ref-type="bibr" rid="R27">27</xref>]</sup> Fig.1 ![]()
2 HNTs改性技术研究进展 2.1 刻蚀扩孔 HNTs的缓蚀剂负载能力与其内腔尺寸直接相关.理论上讲,在酸或碱的环境下,HNTs内壁的Al—OH和外壁的Si—O都可能溶解,但溶解速率不一样.White等[27 ] 研究强酸 (1 mol/L H2 SO4 ) 和强碱 (1 mol/L NaOH) 腐蚀环境下HNTs的内外壁溶解行为的差异：在强酸84 d浸泡后,Al(III) 的溶解量大于Si(Ⅳ) 的溶解量,使得HNTs内壁出现SiO2 颗粒；在强碱84 d浸泡后,Si(Ⅳ) 的溶解量大于Al(III) 的溶解量,使得HNTs外壁出现片状Al(OH)3 ,通过光谱分析,强碱环境下,17%的Al(III) 和29%的Si(Ⅳ) 发生溶解,而在强酸环境下,35%的Al(III) 和15%的Si(Ⅳ) 发生溶解,反应示意如图1 所示.因此,对于HNTs而言,酸处理更有利于增加内腔体积,从而增加缓蚀剂负载效率. ...
... [
27 ]
Fig.1 ![]()
2 HNTs改性技术研究进展 2.1 刻蚀扩孔 HNTs的缓蚀剂负载能力与其内腔尺寸直接相关.理论上讲,在酸或碱的环境下,HNTs内壁的Al—OH和外壁的Si—O都可能溶解,但溶解速率不一样.White等[27 ] 研究强酸 (1 mol/L H2 SO4 ) 和强碱 (1 mol/L NaOH) 腐蚀环境下HNTs的内外壁溶解行为的差异：在强酸84 d浸泡后,Al(III) 的溶解量大于Si(Ⅳ) 的溶解量,使得HNTs内壁出现SiO2 颗粒；在强碱84 d浸泡后,Si(Ⅳ) 的溶解量大于Al(III) 的溶解量,使得HNTs外壁出现片状Al(OH)3 ,通过光谱分析,强碱环境下,17%的Al(III) 和29%的Si(Ⅳ) 发生溶解,而在强酸环境下,35%的Al(III) 和15%的Si(Ⅳ) 发生溶解,反应示意如图1 所示.因此,对于HNTs而言,酸处理更有利于增加内腔体积,从而增加缓蚀剂负载效率. ...
... HNTs的缓蚀剂负载能力与其内腔尺寸直接相关.理论上讲,在酸或碱的环境下,HNTs内壁的Al—OH和外壁的Si—O都可能溶解,但溶解速率不一样.White等[27 ] 研究强酸 (1 mol/L H2 SO4 ) 和强碱 (1 mol/L NaOH) 腐蚀环境下HNTs的内外壁溶解行为的差异：在强酸84 d浸泡后,Al(III) 的溶解量大于Si(Ⅳ) 的溶解量,使得HNTs内壁出现SiO2 颗粒；在强碱84 d浸泡后,Si(Ⅳ) 的溶解量大于Al(III) 的溶解量,使得HNTs外壁出现片状Al(OH)3 ,通过光谱分析,强碱环境下,17%的Al(III) 和29%的Si(Ⅳ) 发生溶解,而在强酸环境下,35%的Al(III) 和15%的Si(Ⅳ) 发生溶解,反应示意如图1 所示.因此,对于HNTs而言,酸处理更有利于增加内腔体积,从而增加缓蚀剂负载效率. ...
Dodecylamine-loaded halloysite nanocontainers for active anticorrosion coatings
3
2015
... 在HNTs的酸蚀扩孔过程中,溶液中的H+ 首先扩散到HNTs的内腔中,然后与内壁的Al—OH反应,生成的腐蚀产物再从内腔中扩散出来,其过程示意如图2 所示.然而,HNTs酸蚀扩孔的效果与处理液浓度、处理液温度、处理时间相关.根据Abdullayev等[29 ] 研究表明,天然HNTs的内腔体积仅为总体积的10%,通过不同浓度H2 SO4 、温度和反应时间处理后,HNTs内壁的Al—OH发生选择性溶解而增加内径,内腔体积最大可增加40%~50%,苯并三氮唑缓蚀剂的装载效率可提高4倍.Zhang等[30 ] 、Falcon等[28 ] 的研究中也采取了类似的H2 SO4 刻蚀工艺扩大HNTs的内腔体积,取得了良好效果. ...
... [
28 ]
Enhancement of the lumen by acid etching of alumina in the inner layer of HNTs<sup>[<xref ref-type="bibr" rid="R28">28</xref>]</sup> Fig.2 ![]()
同时,由于HNTs在Al—O八面体内层和Si—O四面体外层之间存在一定量的H2 O[24 ] ,通过高温煅烧除去层间的H2 O分子,可重组HNTs管壁的网络结构,提高HNTs比表面积,改善反应活性和吸附性能.例如,Yu等[31 ] 研究表明,将HNTs在550 ℃温度下煅烧后,HNTs孔隙率增加,缓蚀剂负载量达到最大的8.2%,缓释剂释放行为也得到改善；Shu等[32 ] 将HNTs在750~900 ℃煅烧后采用HCl刻蚀,可制得了比表面积达414 m2 /g的改性HNTs,可有效改善HNTs的缓蚀剂负载性能. ...
... [
28 ]
Fig.2 ![]()
同时,由于HNTs在Al—O八面体内层和Si—O四面体外层之间存在一定量的H2 O[24 ] ,通过高温煅烧除去层间的H2 O分子,可重组HNTs管壁的网络结构,提高HNTs比表面积,改善反应活性和吸附性能.例如,Yu等[31 ] 研究表明,将HNTs在550 ℃温度下煅烧后,HNTs孔隙率增加,缓蚀剂负载量达到最大的8.2%,缓释剂释放行为也得到改善；Shu等[32 ] 将HNTs在750~900 ℃煅烧后采用HCl刻蚀,可制得了比表面积达414 m2 /g的改性HNTs,可有效改善HNTs的缓蚀剂负载性能. ...
Enlargement of halloysite clay nanotube lumen by selective etching of aluminum oxide
1
2012
... 在HNTs的酸蚀扩孔过程中,溶液中的H+ 首先扩散到HNTs的内腔中,然后与内壁的Al—OH反应,生成的腐蚀产物再从内腔中扩散出来,其过程示意如图2 所示.然而,HNTs酸蚀扩孔的效果与处理液浓度、处理液温度、处理时间相关.根据Abdullayev等[29 ] 研究表明,天然HNTs的内腔体积仅为总体积的10%,通过不同浓度H2 SO4 、温度和反应时间处理后,HNTs内壁的Al—OH发生选择性溶解而增加内径,内腔体积最大可增加40%~50%,苯并三氮唑缓蚀剂的装载效率可提高4倍.Zhang等[30 ] 、Falcon等[28 ] 的研究中也采取了类似的H2 SO4 刻蚀工艺扩大HNTs的内腔体积,取得了良好效果. ...
Effects of acid treatment on the physico-chemical and pore characteristics of halloysite
3
2012
... 在HNTs的酸蚀扩孔过程中,溶液中的H+ 首先扩散到HNTs的内腔中,然后与内壁的Al—OH反应,生成的腐蚀产物再从内腔中扩散出来,其过程示意如图2 所示.然而,HNTs酸蚀扩孔的效果与处理液浓度、处理液温度、处理时间相关.根据Abdullayev等[29 ] 研究表明,天然HNTs的内腔体积仅为总体积的10%,通过不同浓度H2 SO4 、温度和反应时间处理后,HNTs内壁的Al—OH发生选择性溶解而增加内径,内腔体积最大可增加40%~50%,苯并三氮唑缓蚀剂的装载效率可提高4倍.Zhang等[30 ] 、Falcon等[28 ] 的研究中也采取了类似的H2 SO4 刻蚀工艺扩大HNTs的内腔体积,取得了良好效果. ...
... 根据被负载物质的摩尔质量,Yuan等[24 ] 将HNTs负载的物质分为3类：(1) MW<300 g/mol的低摩尔质量物质,如8-羟基喹啉、苯并三氮唑等；(2) 300 g/mol<MW<1000 g/mol的中摩尔质量物质,如芬太尼、硝苯吡啶等；(3) MW>1000 g/mol的高摩尔质量物质,如尿素酶、胰岛素等.目前,用于智能防腐涂层的HNTs负载缓蚀剂有2-巯基苯并噻唑 (MBT)[19 ,39 ,40 ] 、苯并三氮唑 (BTA)[39 ,41 ,42 ] 、2-巯基苯并咪唑 (MBI)[39 ,43 ] 、十二胺 (dodecylamine)[30 ] 、8-羟基喹啉 (8-hydroxyquinoline)[43 -45 ] 、咪唑 (imidazole)[23 ] 等. ...
... Summary of typical self-healing coatings containing corrosion inhibitor-loaded HNTs
Table 3 Substrate Matters loaded in HNTs Coating type Time and literature AA2024-T3Al MBT Solute-gel hybrid coating 2008[19 ] 110Cu, 2024Al BTA Solute-gel hybrid coating 2009[41 ] 110Cu BTA, MBI, MBT Acrylate coating、Polyaminoester coating 2013[39 ] Carbon steel, Al-alloy 8-HQ Powder epoxy resin coating 2013[41 ] Carbon steel Dodecyl amine Alkyd paint 2015[30 ] Carbon steel BTA Epoxy varnish 2015[50 ] Ti-alloy CTS CTS/HNTs electrodeposition coating 2016[51 ] AM50 Mg-alloy BTA Microarc oxidation coating 2016[52 ] Carbon steel MBT, BTA Epoxy coating 2017[53 ] Carbon steel Zn2+ Epoxy coating 2019[46 ] 2024Al 2-MBT Epoxy coating 2021[40 ]
4 总结与展望 模仿生物组织损伤愈合原理,将可对周围环境变化响应的智能自修复微单元 (含缓蚀剂的微胶囊) 引入涂层,从而赋予涂层智能响应、自修复等主动防护功能,是提升海洋涂层防护性能的有效途径.对于智能防腐涂层,实现其长效自修复的关键在于对缓蚀剂种类的严格筛选,对缓蚀剂载体的合理设计,以及缓蚀剂胶囊与涂层基体的良好结合. ...
Preparation and controlled release behavior of halloysite/2-mercaptobenzothiazole nanocomposite with calcined halloysite as nanocontainer
1
2017
... 同时,由于HNTs在Al—O八面体内层和Si—O四面体外层之间存在一定量的H2 O[24 ] ,通过高温煅烧除去层间的H2 O分子,可重组HNTs管壁的网络结构,提高HNTs比表面积,改善反应活性和吸附性能.例如,Yu等[31 ] 研究表明,将HNTs在550 ℃温度下煅烧后,HNTs孔隙率增加,缓蚀剂负载量达到最大的8.2%,缓释剂释放行为也得到改善；Shu等[32 ] 将HNTs在750~900 ℃煅烧后采用HCl刻蚀,可制得了比表面积达414 m2 /g的改性HNTs,可有效改善HNTs的缓蚀剂负载性能. ...
Nanoporous-walled silica and alumina nanotubes derived from halloysite: controllable preparation and their dye adsorption applications
1
2015
... 同时,由于HNTs在Al—O八面体内层和Si—O四面体外层之间存在一定量的H2 O[24 ] ,通过高温煅烧除去层间的H2 O分子,可重组HNTs管壁的网络结构,提高HNTs比表面积,改善反应活性和吸附性能.例如,Yu等[31 ] 研究表明,将HNTs在550 ℃温度下煅烧后,HNTs孔隙率增加,缓蚀剂负载量达到最大的8.2%,缓释剂释放行为也得到改善；Shu等[32 ] 将HNTs在750~900 ℃煅烧后采用HCl刻蚀,可制得了比表面积达414 m2 /g的改性HNTs,可有效改善HNTs的缓蚀剂负载性能. ...
Natural inorganic nanotubes reinforced epoxy resin nanocomposites
1
2008
... Chemical constructions of silanes used for modification of HNTs
Table 2 Silane Chemical γ -Glycidoxypropyltrimethoxysilane (GPTS)[33 ] 3-Aminopropyltrimethoxysilane (APS)[34 ] (3-Aminopropyl) triethoxysilane (APTES)[35 ] [3-(2-Aminoethylamino) propyl]trimethoxysilane (AEAPS)[20 ,36 ] 3-(Trimethoxysilyl) propyl methacrylate (MAPTS)[37 ] Vinyltrimethoxysilane (VTMS)[38 ]
Yuan等[35 ] 研究了APTES硅烷偶联剂接枝HNTs的反应机理,认为不仅存在APTES与HNTs表面羟基的接枝反应,还存在自聚合反应,即水化后的APTES的Si—OH彼此之间发生缩合,从而形成网状结构,在接枝过程中,采用真空处理能够使硅烷偶联剂更好的进入HNTs内腔中,从而提高接枝比例. ...
A general synthesis approach toward halloysite-based composite nanotube
1
2009
... Chemical constructions of silanes used for modification of HNTs
Table 2 Silane Chemical γ -Glycidoxypropyltrimethoxysilane (GPTS)[33 ] 3-Aminopropyltrimethoxysilane (APS)[34 ] (3-Aminopropyl) triethoxysilane (APTES)[35 ] [3-(2-Aminoethylamino) propyl]trimethoxysilane (AEAPS)[20 ,36 ] 3-(Trimethoxysilyl) propyl methacrylate (MAPTS)[37 ] Vinyltrimethoxysilane (VTMS)[38 ]
Yuan等[35 ] 研究了APTES硅烷偶联剂接枝HNTs的反应机理,认为不仅存在APTES与HNTs表面羟基的接枝反应,还存在自聚合反应,即水化后的APTES的Si—OH彼此之间发生缩合,从而形成网状结构,在接枝过程中,采用真空处理能够使硅烷偶联剂更好的进入HNTs内腔中,从而提高接枝比例. ...
Functionalization of halloysite clay nanotubes by grafting with γ -aminopropyltriethoxysilane
2
2008
... Chemical constructions of silanes used for modification of HNTs
Table 2 Silane Chemical γ -Glycidoxypropyltrimethoxysilane (GPTS)[33 ] 3-Aminopropyltrimethoxysilane (APS)[34 ] (3-Aminopropyl) triethoxysilane (APTES)[35 ] [3-(2-Aminoethylamino) propyl]trimethoxysilane (AEAPS)[20 ,36 ] 3-(Trimethoxysilyl) propyl methacrylate (MAPTS)[37 ] Vinyltrimethoxysilane (VTMS)[38 ]
Yuan等[35 ] 研究了APTES硅烷偶联剂接枝HNTs的反应机理,认为不仅存在APTES与HNTs表面羟基的接枝反应,还存在自聚合反应,即水化后的APTES的Si—OH彼此之间发生缩合,从而形成网状结构,在接枝过程中,采用真空处理能够使硅烷偶联剂更好的进入HNTs内腔中,从而提高接枝比例. ...
... Yuan等[35 ] 研究了APTES硅烷偶联剂接枝HNTs的反应机理,认为不仅存在APTES与HNTs表面羟基的接枝反应,还存在自聚合反应,即水化后的APTES的Si—OH彼此之间发生缩合,从而形成网状结构,在接枝过程中,采用真空处理能够使硅烷偶联剂更好的进入HNTs内腔中,从而提高接枝比例. ...
Preparation and characterization of silane coupling agent modified halloysite for Cr(VI) removal
1
2011
... Chemical constructions of silanes used for modification of HNTs
Table 2 Silane Chemical γ -Glycidoxypropyltrimethoxysilane (GPTS)[33 ] 3-Aminopropyltrimethoxysilane (APS)[34 ] (3-Aminopropyl) triethoxysilane (APTES)[35 ] [3-(2-Aminoethylamino) propyl]trimethoxysilane (AEAPS)[20 ,36 ] 3-(Trimethoxysilyl) propyl methacrylate (MAPTS)[37 ] Vinyltrimethoxysilane (VTMS)[38 ]
Yuan等[35 ] 研究了APTES硅烷偶联剂接枝HNTs的反应机理,认为不仅存在APTES与HNTs表面羟基的接枝反应,还存在自聚合反应,即水化后的APTES的Si—OH彼此之间发生缩合,从而形成网状结构,在接枝过程中,采用真空处理能够使硅烷偶联剂更好的进入HNTs内腔中,从而提高接枝比例. ...
Poly (methyl methacrylate) grafted halloysite nanotubes and its epoxy acrylate composites by ultraviolet curing method
1
2013
... Chemical constructions of silanes used for modification of HNTs
Table 2 Silane Chemical γ -Glycidoxypropyltrimethoxysilane (GPTS)[33 ] 3-Aminopropyltrimethoxysilane (APS)[34 ] (3-Aminopropyl) triethoxysilane (APTES)[35 ] [3-(2-Aminoethylamino) propyl]trimethoxysilane (AEAPS)[20 ,36 ] 3-(Trimethoxysilyl) propyl methacrylate (MAPTS)[37 ] Vinyltrimethoxysilane (VTMS)[38 ]
Yuan等[35 ] 研究了APTES硅烷偶联剂接枝HNTs的反应机理,认为不仅存在APTES与HNTs表面羟基的接枝反应,还存在自聚合反应,即水化后的APTES的Si—OH彼此之间发生缩合,从而形成网状结构,在接枝过程中,采用真空处理能够使硅烷偶联剂更好的进入HNTs内腔中,从而提高接枝比例. ...
Morphological structures and tribological performance of unsaturated polyester based untreated/silane-treated halloysite nanotubes
1
2013
... Chemical constructions of silanes used for modification of HNTs
Table 2 Silane Chemical γ -Glycidoxypropyltrimethoxysilane (GPTS)[33 ] 3-Aminopropyltrimethoxysilane (APS)[34 ] (3-Aminopropyl) triethoxysilane (APTES)[35 ] [3-(2-Aminoethylamino) propyl]trimethoxysilane (AEAPS)[20 ,36 ] 3-(Trimethoxysilyl) propyl methacrylate (MAPTS)[37 ] Vinyltrimethoxysilane (VTMS)[38 ]
Yuan等[35 ] 研究了APTES硅烷偶联剂接枝HNTs的反应机理,认为不仅存在APTES与HNTs表面羟基的接枝反应,还存在自聚合反应,即水化后的APTES的Si—OH彼此之间发生缩合,从而形成网状结构,在接枝过程中,采用真空处理能够使硅烷偶联剂更好的进入HNTs内腔中,从而提高接枝比例. ...
Self-healing coatings based on halloysite clay polymer composites for protection of copper alloys
4
2013
... 根据被负载物质的摩尔质量,Yuan等[24 ] 将HNTs负载的物质分为3类：(1) MW<300 g/mol的低摩尔质量物质,如8-羟基喹啉、苯并三氮唑等；(2) 300 g/mol<MW<1000 g/mol的中摩尔质量物质,如芬太尼、硝苯吡啶等；(3) MW>1000 g/mol的高摩尔质量物质,如尿素酶、胰岛素等.目前,用于智能防腐涂层的HNTs负载缓蚀剂有2-巯基苯并噻唑 (MBT)[19 ,39 ,40 ] 、苯并三氮唑 (BTA)[39 ,41 ,42 ] 、2-巯基苯并咪唑 (MBI)[39 ,43 ] 、十二胺 (dodecylamine)[30 ] 、8-羟基喹啉 (8-hydroxyquinoline)[43 -45 ] 、咪唑 (imidazole)[23 ] 等. ...
... [39 ,41 ,42 ]、2-巯基苯并咪唑 (MBI)[39 ,43 ] 、十二胺 (dodecylamine)[30 ] 、8-羟基喹啉 (8-hydroxyquinoline)[43 -45 ] 、咪唑 (imidazole)[23 ] 等. ...
... [39 ,43 ]、十二胺 (dodecylamine)[30 ] 、8-羟基喹啉 (8-hydroxyquinoline)[43 -45 ] 、咪唑 (imidazole)[23 ] 等. ...
... Summary of typical self-healing coatings containing corrosion inhibitor-loaded HNTs
Table 3 Substrate Matters loaded in HNTs Coating type Time and literature AA2024-T3Al MBT Solute-gel hybrid coating 2008[19 ] 110Cu, 2024Al BTA Solute-gel hybrid coating 2009[41 ] 110Cu BTA, MBI, MBT Acrylate coating、Polyaminoester coating 2013[39 ] Carbon steel, Al-alloy 8-HQ Powder epoxy resin coating 2013[41 ] Carbon steel Dodecyl amine Alkyd paint 2015[30 ] Carbon steel BTA Epoxy varnish 2015[50 ] Ti-alloy CTS CTS/HNTs electrodeposition coating 2016[51 ] AM50 Mg-alloy BTA Microarc oxidation coating 2016[52 ] Carbon steel MBT, BTA Epoxy coating 2017[53 ] Carbon steel Zn2+ Epoxy coating 2019[46 ] 2024Al 2-MBT Epoxy coating 2021[40 ]
4 总结与展望 模仿生物组织损伤愈合原理,将可对周围环境变化响应的智能自修复微单元 (含缓蚀剂的微胶囊) 引入涂层,从而赋予涂层智能响应、自修复等主动防护功能,是提升海洋涂层防护性能的有效途径.对于智能防腐涂层,实现其长效自修复的关键在于对缓蚀剂种类的严格筛选,对缓蚀剂载体的合理设计,以及缓蚀剂胶囊与涂层基体的良好结合. ...
Corrosion protection of Aluminium Alloy 2024 through an epoxy coating embedded with smart microcapsules: the responses of smart microcapsules to corrosive entities
2
2021
... 根据被负载物质的摩尔质量,Yuan等[24 ] 将HNTs负载的物质分为3类：(1) MW<300 g/mol的低摩尔质量物质,如8-羟基喹啉、苯并三氮唑等；(2) 300 g/mol<MW<1000 g/mol的中摩尔质量物质,如芬太尼、硝苯吡啶等；(3) MW>1000 g/mol的高摩尔质量物质,如尿素酶、胰岛素等.目前,用于智能防腐涂层的HNTs负载缓蚀剂有2-巯基苯并噻唑 (MBT)[19 ,39 ,40 ] 、苯并三氮唑 (BTA)[39 ,41 ,42 ] 、2-巯基苯并咪唑 (MBI)[39 ,43 ] 、十二胺 (dodecylamine)[30 ] 、8-羟基喹啉 (8-hydroxyquinoline)[43 -45 ] 、咪唑 (imidazole)[23 ] 等. ...
... Summary of typical self-healing coatings containing corrosion inhibitor-loaded HNTs
Table 3 Substrate Matters loaded in HNTs Coating type Time and literature AA2024-T3Al MBT Solute-gel hybrid coating 2008[19 ] 110Cu, 2024Al BTA Solute-gel hybrid coating 2009[41 ] 110Cu BTA, MBI, MBT Acrylate coating、Polyaminoester coating 2013[39 ] Carbon steel, Al-alloy 8-HQ Powder epoxy resin coating 2013[41 ] Carbon steel Dodecyl amine Alkyd paint 2015[30 ] Carbon steel BTA Epoxy varnish 2015[50 ] Ti-alloy CTS CTS/HNTs electrodeposition coating 2016[51 ] AM50 Mg-alloy BTA Microarc oxidation coating 2016[52 ] Carbon steel MBT, BTA Epoxy coating 2017[53 ] Carbon steel Zn2+ Epoxy coating 2019[46 ] 2024Al 2-MBT Epoxy coating 2021[40 ]
4 总结与展望 模仿生物组织损伤愈合原理,将可对周围环境变化响应的智能自修复微单元 (含缓蚀剂的微胶囊) 引入涂层,从而赋予涂层智能响应、自修复等主动防护功能,是提升海洋涂层防护性能的有效途径.对于智能防腐涂层,实现其长效自修复的关键在于对缓蚀剂种类的严格筛选,对缓蚀剂载体的合理设计,以及缓蚀剂胶囊与涂层基体的良好结合. ...
Halloysite tubes as nanocontainers for anticorrosion coating with benzotriazole
4
2009
... 根据被负载物质的摩尔质量,Yuan等[24 ] 将HNTs负载的物质分为3类：(1) MW<300 g/mol的低摩尔质量物质,如8-羟基喹啉、苯并三氮唑等；(2) 300 g/mol<MW<1000 g/mol的中摩尔质量物质,如芬太尼、硝苯吡啶等；(3) MW>1000 g/mol的高摩尔质量物质,如尿素酶、胰岛素等.目前,用于智能防腐涂层的HNTs负载缓蚀剂有2-巯基苯并噻唑 (MBT)[19 ,39 ,40 ] 、苯并三氮唑 (BTA)[39 ,41 ,42 ] 、2-巯基苯并咪唑 (MBI)[39 ,43 ] 、十二胺 (dodecylamine)[30 ] 、8-羟基喹啉 (8-hydroxyquinoline)[43 -45 ] 、咪唑 (imidazole)[23 ] 等. ...
... (3) 在HNTs端部生成金属-缓蚀剂络合物.最常见的是将负载缓蚀剂的HNTs置入CuSO4 溶液中,使腔内的缓蚀剂与溶液中的Cu2+ 在端部生成Cu-缓蚀剂络合物,从而起到封端的作用[19 ,41 ] ,其机理过程如图4 b所示. ...
... Summary of typical self-healing coatings containing corrosion inhibitor-loaded HNTs
Table 3 Substrate Matters loaded in HNTs Coating type Time and literature AA2024-T3Al MBT Solute-gel hybrid coating 2008[19 ] 110Cu, 2024Al BTA Solute-gel hybrid coating 2009[41 ] 110Cu BTA, MBI, MBT Acrylate coating、Polyaminoester coating 2013[39 ] Carbon steel, Al-alloy 8-HQ Powder epoxy resin coating 2013[41 ] Carbon steel Dodecyl amine Alkyd paint 2015[30 ] Carbon steel BTA Epoxy varnish 2015[50 ] Ti-alloy CTS CTS/HNTs electrodeposition coating 2016[51 ] AM50 Mg-alloy BTA Microarc oxidation coating 2016[52 ] Carbon steel MBT, BTA Epoxy coating 2017[53 ] Carbon steel Zn2+ Epoxy coating 2019[46 ] 2024Al 2-MBT Epoxy coating 2021[40 ]
4 总结与展望 模仿生物组织损伤愈合原理,将可对周围环境变化响应的智能自修复微单元 (含缓蚀剂的微胶囊) 引入涂层,从而赋予涂层智能响应、自修复等主动防护功能,是提升海洋涂层防护性能的有效途径.对于智能防腐涂层,实现其长效自修复的关键在于对缓蚀剂种类的严格筛选,对缓蚀剂载体的合理设计,以及缓蚀剂胶囊与涂层基体的良好结合. ...
... [
41 ]
Carbon steel Dodecyl amine Alkyd paint 2015[30 ] Carbon steel BTA Epoxy varnish 2015[50 ] Ti-alloy CTS CTS/HNTs electrodeposition coating 2016[51 ] AM50 Mg-alloy BTA Microarc oxidation coating 2016[52 ] Carbon steel MBT, BTA Epoxy coating 2017[53 ] Carbon steel Zn2+ Epoxy coating 2019[46 ] 2024Al 2-MBT Epoxy coating 2021[40 ] 4 总结与展望 模仿生物组织损伤愈合原理,将可对周围环境变化响应的智能自修复微单元 (含缓蚀剂的微胶囊) 引入涂层,从而赋予涂层智能响应、自修复等主动防护功能,是提升海洋涂层防护性能的有效途径.对于智能防腐涂层,实现其长效自修复的关键在于对缓蚀剂种类的严格筛选,对缓蚀剂载体的合理设计,以及缓蚀剂胶囊与涂层基体的良好结合. ...
Interfacial modification of clay nanotubes for the sustained release of corrosion inhibitors
1
2013
... 根据被负载物质的摩尔质量,Yuan等[24 ] 将HNTs负载的物质分为3类：(1) MW<300 g/mol的低摩尔质量物质,如8-羟基喹啉、苯并三氮唑等；(2) 300 g/mol<MW<1000 g/mol的中摩尔质量物质,如芬太尼、硝苯吡啶等；(3) MW>1000 g/mol的高摩尔质量物质,如尿素酶、胰岛素等.目前,用于智能防腐涂层的HNTs负载缓蚀剂有2-巯基苯并噻唑 (MBT)[19 ,39 ,40 ] 、苯并三氮唑 (BTA)[39 ,41 ,42 ] 、2-巯基苯并咪唑 (MBI)[39 ,43 ] 、十二胺 (dodecylamine)[30 ] 、8-羟基喹啉 (8-hydroxyquinoline)[43 -45 ] 、咪唑 (imidazole)[23 ] 等. ...
Release rate kinetics of corrosion inhibitor loaded halloysite nanotube-based anticorrosion coatings on magnesium alloy AZ91D
2
2021
... 根据被负载物质的摩尔质量,Yuan等[24 ] 将HNTs负载的物质分为3类：(1) MW<300 g/mol的低摩尔质量物质,如8-羟基喹啉、苯并三氮唑等；(2) 300 g/mol<MW<1000 g/mol的中摩尔质量物质,如芬太尼、硝苯吡啶等；(3) MW>1000 g/mol的高摩尔质量物质,如尿素酶、胰岛素等.目前,用于智能防腐涂层的HNTs负载缓蚀剂有2-巯基苯并噻唑 (MBT)[19 ,39 ,40 ] 、苯并三氮唑 (BTA)[39 ,41 ,42 ] 、2-巯基苯并咪唑 (MBI)[39 ,43 ] 、十二胺 (dodecylamine)[30 ] 、8-羟基喹啉 (8-hydroxyquinoline)[43 -45 ] 、咪唑 (imidazole)[23 ] 等. ...
... [43 -45 ]、咪唑 (imidazole)[23 ] 等. ...
Halloysites and mesoporous silica as inhibitor nanocontainers for feedback active powder coatings
0
2018
Preparation and corrosion behavior of Cu-8-HQ@HNTs/epoxy coating
1
2020
... 根据被负载物质的摩尔质量,Yuan等[24 ] 将HNTs负载的物质分为3类：(1) MW<300 g/mol的低摩尔质量物质,如8-羟基喹啉、苯并三氮唑等；(2) 300 g/mol<MW<1000 g/mol的中摩尔质量物质,如芬太尼、硝苯吡啶等；(3) MW>1000 g/mol的高摩尔质量物质,如尿素酶、胰岛素等.目前,用于智能防腐涂层的HNTs负载缓蚀剂有2-巯基苯并噻唑 (MBT)[19 ,39 ,40 ] 、苯并三氮唑 (BTA)[39 ,41 ,42 ] 、2-巯基苯并咪唑 (MBI)[39 ,43 ] 、十二胺 (dodecylamine)[30 ] 、8-羟基喹啉 (8-hydroxyquinoline)[43 -45 ] 、咪唑 (imidazole)[23 ] 等. ...
Doping of zinc cations in chemically modified halloysite nanotubes to improve protection function of an epoxy ester coating
1
2019
... Summary of typical self-healing coatings containing corrosion inhibitor-loaded HNTs
Table 3 Substrate Matters loaded in HNTs Coating type Time and literature AA2024-T3Al MBT Solute-gel hybrid coating 2008[19 ] 110Cu, 2024Al BTA Solute-gel hybrid coating 2009[41 ] 110Cu BTA, MBI, MBT Acrylate coating、Polyaminoester coating 2013[39 ] Carbon steel, Al-alloy 8-HQ Powder epoxy resin coating 2013[41 ] Carbon steel Dodecyl amine Alkyd paint 2015[30 ] Carbon steel BTA Epoxy varnish 2015[50 ] Ti-alloy CTS CTS/HNTs electrodeposition coating 2016[51 ] AM50 Mg-alloy BTA Microarc oxidation coating 2016[52 ] Carbon steel MBT, BTA Epoxy coating 2017[53 ] Carbon steel Zn2+ Epoxy coating 2019[46 ] 2024Al 2-MBT Epoxy coating 2021[40 ]
4 总结与展望 模仿生物组织损伤愈合原理,将可对周围环境变化响应的智能自修复微单元 (含缓蚀剂的微胶囊) 引入涂层,从而赋予涂层智能响应、自修复等主动防护功能,是提升海洋涂层防护性能的有效途径.对于智能防腐涂层,实现其长效自修复的关键在于对缓蚀剂种类的严格筛选,对缓蚀剂载体的合理设计,以及缓蚀剂胶囊与涂层基体的良好结合. ...
In situ assembly of halloysite nanotubes@cerium oxide nanohybrid for highly UV-shielding and superhydrophobic coating
0
2019
Effect of inhibitor loading into nanocontainer additives of self-healing corrosion protection coatings on aluminum alloy A356.0
0
2017
Halloysite nanotubes as nanocontainer for smart coating application: a review
2
2017
... (1) 层层自组装技术
[23 ] .利用HNTs表面带负电的特性,首先可通过静电作用在HNTs表面覆盖一层阳离子聚合物,如壳聚糖、聚乙烯亚胺 (PEI)、聚苯乙烯、溴化氢聚合物等,覆盖后的HNTs表面将呈正电性.这时,可再覆盖一层带负电的聚合物,如聚苯乙烯磺酸钠 (PSS)、聚丙烯酸 (PAA) 等,最终在HNTs表面形成阳离子聚合物/阴离子聚合物的复合层,其过程如
图4 a所示.
图4 HNTs表面层层自组装过程和HNTs端部Cu<sup>2+</sup>封端处理示意<sup>[<xref ref-type="bibr" rid="R23">23</xref>,<xref ref-type="bibr" rid="R49">49</xref>]</sup> Schematic illustrations of layer-by-layer self-assembly on the surface of HNTs (a) and illustration of the formation of end stopper in Cu<sup>2+</sup> treating process (b)<sup>[<xref ref-type="bibr" rid="R23">23</xref>,<xref ref-type="bibr" rid="R49">49</xref>]</sup> Fig.4 ![]()
(2) 在HNTs表面形成脲醛涂层.将HNTs置入脲醛涂层的预聚体溶液中,由于预聚体中存在N—H基团,可在HNTs表面和端部吸附,最终可以在HNTs端部形成脲醛覆盖层,达到封端的目的. ...
... ,
49 ]
Fig.4 ![]()
(2) 在HNTs表面形成脲醛涂层.将HNTs置入脲醛涂层的预聚体溶液中,由于预聚体中存在N—H基团,可在HNTs表面和端部吸附,最终可以在HNTs端部形成脲醛覆盖层,达到封端的目的. ...
Smart anti-corrosive self-healing coatings using halloysite nanotubes as host for entrapment of corrosion inhibitors
1
2015
... Summary of typical self-healing coatings containing corrosion inhibitor-loaded HNTs
Table 3 Substrate Matters loaded in HNTs Coating type Time and literature AA2024-T3Al MBT Solute-gel hybrid coating 2008[19 ] 110Cu, 2024Al BTA Solute-gel hybrid coating 2009[41 ] 110Cu BTA, MBI, MBT Acrylate coating、Polyaminoester coating 2013[39 ] Carbon steel, Al-alloy 8-HQ Powder epoxy resin coating 2013[41 ] Carbon steel Dodecyl amine Alkyd paint 2015[30 ] Carbon steel BTA Epoxy varnish 2015[50 ] Ti-alloy CTS CTS/HNTs electrodeposition coating 2016[51 ] AM50 Mg-alloy BTA Microarc oxidation coating 2016[52 ] Carbon steel MBT, BTA Epoxy coating 2017[53 ] Carbon steel Zn2+ Epoxy coating 2019[46 ] 2024Al 2-MBT Epoxy coating 2021[40 ]
4 总结与展望 模仿生物组织损伤愈合原理,将可对周围环境变化响应的智能自修复微单元 (含缓蚀剂的微胶囊) 引入涂层,从而赋予涂层智能响应、自修复等主动防护功能,是提升海洋涂层防护性能的有效途径.对于智能防腐涂层,实现其长效自修复的关键在于对缓蚀剂种类的严格筛选,对缓蚀剂载体的合理设计,以及缓蚀剂胶囊与涂层基体的良好结合. ...
Structure, apatite inducing ability, and corrosion behavior of chitosan/halloysite nanotube coatings prepared by electrophoretic deposition on titanium substrate
1
2016
... Summary of typical self-healing coatings containing corrosion inhibitor-loaded HNTs
Table 3 Substrate Matters loaded in HNTs Coating type Time and literature AA2024-T3Al MBT Solute-gel hybrid coating 2008[19 ] 110Cu, 2024Al BTA Solute-gel hybrid coating 2009[41 ] 110Cu BTA, MBI, MBT Acrylate coating、Polyaminoester coating 2013[39 ] Carbon steel, Al-alloy 8-HQ Powder epoxy resin coating 2013[41 ] Carbon steel Dodecyl amine Alkyd paint 2015[30 ] Carbon steel BTA Epoxy varnish 2015[50 ] Ti-alloy CTS CTS/HNTs electrodeposition coating 2016[51 ] AM50 Mg-alloy BTA Microarc oxidation coating 2016[52 ] Carbon steel MBT, BTA Epoxy coating 2017[53 ] Carbon steel Zn2+ Epoxy coating 2019[46 ] 2024Al 2-MBT Epoxy coating 2021[40 ]
4 总结与展望 模仿生物组织损伤愈合原理,将可对周围环境变化响应的智能自修复微单元 (含缓蚀剂的微胶囊) 引入涂层,从而赋予涂层智能响应、自修复等主动防护功能,是提升海洋涂层防护性能的有效途径.对于智能防腐涂层,实现其长效自修复的关键在于对缓蚀剂种类的严格筛选,对缓蚀剂载体的合理设计,以及缓蚀剂胶囊与涂层基体的良好结合. ...
Self-healing plasma electrolytic oxidation coatings doped with benzotriazole loaded halloysite nanotubes on AM50 magnesium alloy
1
2016
... Summary of typical self-healing coatings containing corrosion inhibitor-loaded HNTs
Table 3 Substrate Matters loaded in HNTs Coating type Time and literature AA2024-T3Al MBT Solute-gel hybrid coating 2008[19 ] 110Cu, 2024Al BTA Solute-gel hybrid coating 2009[41 ] 110Cu BTA, MBI, MBT Acrylate coating、Polyaminoester coating 2013[39 ] Carbon steel, Al-alloy 8-HQ Powder epoxy resin coating 2013[41 ] Carbon steel Dodecyl amine Alkyd paint 2015[30 ] Carbon steel BTA Epoxy varnish 2015[50 ] Ti-alloy CTS CTS/HNTs electrodeposition coating 2016[51 ] AM50 Mg-alloy BTA Microarc oxidation coating 2016[52 ] Carbon steel MBT, BTA Epoxy coating 2017[53 ] Carbon steel Zn2+ Epoxy coating 2019[46 ] 2024Al 2-MBT Epoxy coating 2021[40 ]
4 总结与展望 模仿生物组织损伤愈合原理,将可对周围环境变化响应的智能自修复微单元 (含缓蚀剂的微胶囊) 引入涂层,从而赋予涂层智能响应、自修复等主动防护功能,是提升海洋涂层防护性能的有效途径.对于智能防腐涂层,实现其长效自修复的关键在于对缓蚀剂种类的严格筛选,对缓蚀剂载体的合理设计,以及缓蚀剂胶囊与涂层基体的良好结合. ...
Understanding the anticorrosive protective mechanisms of modified epoxy coatings with improved barrier, active and self-healing functionalities: EIS and spectroscopic techniques
1
2017
... Summary of typical self-healing coatings containing corrosion inhibitor-loaded HNTs
Table 3 Substrate Matters loaded in HNTs Coating type Time and literature AA2024-T3Al MBT Solute-gel hybrid coating 2008[19 ] 110Cu, 2024Al BTA Solute-gel hybrid coating 2009[41 ] 110Cu BTA, MBI, MBT Acrylate coating、Polyaminoester coating 2013[39 ] Carbon steel, Al-alloy 8-HQ Powder epoxy resin coating 2013[41 ] Carbon steel Dodecyl amine Alkyd paint 2015[30 ] Carbon steel BTA Epoxy varnish 2015[50 ] Ti-alloy CTS CTS/HNTs electrodeposition coating 2016[51 ] AM50 Mg-alloy BTA Microarc oxidation coating 2016[52 ] Carbon steel MBT, BTA Epoxy coating 2017[53 ] Carbon steel Zn2+ Epoxy coating 2019[46 ] 2024Al 2-MBT Epoxy coating 2021[40 ]
4 总结与展望 模仿生物组织损伤愈合原理,将可对周围环境变化响应的智能自修复微单元 (含缓蚀剂的微胶囊) 引入涂层,从而赋予涂层智能响应、自修复等主动防护功能,是提升海洋涂层防护性能的有效途径.对于智能防腐涂层,实现其长效自修复的关键在于对缓蚀剂种类的严格筛选,对缓蚀剂载体的合理设计,以及缓蚀剂胶囊与涂层基体的良好结合. ...
