Er对海工5052铝合金腐蚀行为的影响

doi:10.11902/1005.4537.2020.190

Er对海工5052铝合金腐蚀行为的影响

张欣^,¹, 林木烟¹^,², 杨光恒¹, 王泽华¹, 邵佳¹, 周泽华¹

1.河海大学力学与材料学院南京 211100

2.浙江大学材料科学与工程学院杭州 315100

Effect of Er on Corrosion Behavior of Marine Engineering 5052 Al-alloy

ZHANG Xin^,¹, LIN Muyan¹^,², YANG Guangheng¹, WANG Zehua¹, SHAO Jia¹, ZHOU Zehua¹

1.College of Mechanics and Materials, Hohai University, Nanjing 211100, China

2.School of Materials Science and Engineering, Zejiang University, Hangzhou 315100, China

通讯作者: 张欣，E-mail：zhangxin.007@163.com，研究方向为先进铝合金制备与加工，热喷涂技术

收稿日期: 2020-10-12 修回日期: 2020-10-20 网络出版日期: 2021-07-14

基金资助:

国家自然科学基金.  51909071
江苏省自然科学基金.  BK20190493
中央高校基本科研业务费专项.  B200202133

Corresponding authors: ZHANG Xin, E-mail:zhangxin.007@163.com

Received: 2020-10-12 Revised: 2020-10-20 Online: 2021-07-14

作者简介 About authors

张欣，男，1988年生，博士，讲师

摘要

通过浸泡实验和电化学实验测试了稀土元素Er对海洋工程常用5052铝合金腐蚀行为的影响，通过光学显微镜 (OM)、扫描电子显微镜 (SEM)、能谱分析仪 (EDS) 观察腐蚀前后合金微观组织形貌与分析腐蚀产物成分。结果表明：随着5052铝合金中稀土Er加入量的增加，合金耐蚀性先升高后降低，Er加入量为0.4%时合金耐蚀性最好。适量Er的加入能够提高5052铝合金的耐蚀性，但过量Er的加入会导致合金耐蚀性大幅度降低。

关键词： 5052铝合金 ; 稀土Er ; 腐蚀行为 ; 点蚀

Abstract

The effect of Er addition on the corrosion behavior of 5052 Al-alloy were investigated by means of electrochemical measurement and immersion test. as well as optical microscope (OM), scanning electron microscope (SEM) and energy disperse spectroscopy (EDS). The results indicated that with the increase of Er addition, the corrosion resistance of 5052 Al-alloy increased first, and then decreased. Among others, the 5052 Al-alloy with 0.4% Er addition had the best corrosion resistance. It is obvious that, a proper amount of Er addition could improve the corrosion resistance of 5052 Al-alloy effectively, whereas the excessive Er addition would increase the corrosion rate and reduce the corrosion resistance.

Keywords： 5052 Al-alloy ; rare metal Er ; corrosion behavior ; pitting corrosion

PDF (9091KB) 元数据多维度评价相关文章导出 EndNote| Ris| Bibtex 收藏本文

本文引用格式

张欣, 林木烟, 杨光恒, 王泽华, 邵佳, 周泽华. Er对海工5052铝合金腐蚀行为的影响. 中国腐蚀与防护学报[J], 2021, 41(5): 686-690 DOI:10.11902/1005.4537.2020.190

ZHANG Xin, LIN Muyan, YANG Guangheng, WANG Zehua, SHAO Jia, ZHOU Zehua. Effect of Er on Corrosion Behavior of Marine Engineering 5052 Al-alloy. Journal of Chinese Society for Corrosion and Protection[J], 2021, 41(5): 686-690 DOI:10.11902/1005.4537.2020.190

我国海洋事业高速发展，对海工材料的需求不断增加。海工材料服役环境恶劣，腐蚀问题突出，制约着海洋事业的发展。铝镁合金密度低、比重小，力学性能、加工性能和耐蚀性能优异，广泛应用于船舶、航空、航天、导线和民用建筑等^[1,2]。然而，铝镁合金，特别是高Mg含量的合金，在高温、高湿、高盐的海洋环境中，极容易发生点蚀，导致合金在服役过程中腐蚀失效^[3,4]。近些年来研究者们通过合金化技术^[5,6]、表面处理技术^[7,8]和表面热处理技术^[9,10]来改善铝镁合金的耐蚀性。其中，合金化技术可以充分挖掘铝镁合金潜力，改善铝镁合金综合性能，在新型耐蚀性铝镁合金的开发进程中具有重要意义。

稀土元素被称为工业维生素，对提高铝镁合金综合性能有着独特的作用。文献^[11,12]表明，Sc、Ce、La等稀土元素对铝合金的组织性能起到积极的作用，能够一定程度地提高铝合金的耐蚀性。国内外研究者在稀土元素对铝合金微合金化技术方面进行多角度研究，但是研究主要集中于Sc、Ce、La及混合稀土等元素。Er在Al-Mg合金中的作用研究较少，特别是作用机理还处于探索阶段。与Sc相比，Er价格相对低廉，资源丰富，有利于工业化生产和应用。本文以5052铝合金为研究对象，研究Er对5052铝合金微观组织与耐蚀性的影响规律，旨在研发一种高耐蚀的海洋工程用铝镁合金材料。

1 实验方法

原材料选用5052铝锭和Er，设计6种不同Er含量的5052铝合金，合金成分如表1所示。将5052铝锭放入石墨坩埚中，用SG2-5-10井式电阻炉熔炼，熔炼温度为720 ℃。待铝锭全部熔化后，用石墨钟罩将铝箔包裹的稀土Er压入铝熔体，待其全部熔化后进行搅拌。静置5 min后，使用C₂Cl₆除气，除渣后浇铸，浇铸温度为720 ℃。

表1 5052铝合金的设计化学成分

Table 1 Chemical compositions of 5052 Al-alloy (mass fraction / %)

No.	Er	Mg	Cr	Zn	Mn	Fe	Al
A1	0	2.2~2.8	0.15~0.35	≤0.1	≤0.1	＜0.4	Bal.
A2	0.05~0.20	2.2~2.8	0.15~0.35	≤0.1	≤0.1	＜0.4	Bal.
A3	0.25~0.40	2.2~2.8	0.15~0.35	≤0.1	≤0.1	＜0.4	Bal.
A4	0.45~0.60	2.2~2.8	0.15~0.35	≤0.1	≤0.1	＜0.4	Bal.
A5	0.65~0.80	2.2~2.8	0.15~0.35	≤0.1	≤0.1	＜0.4	Bal.
A6	0.85~1.00	2.2~2.8	0.15~0.35	≤0.1	≤0.1	＜0.4	Bal.

新窗口打开| 下载CSV

试样浸泡腐蚀前用SiC砂纸打磨和绒布抛光，腐蚀介质为3.5% (质量分数) NaCl溶液。试样在NaCl溶液中浸泡前后，用Olympus-BX51M型光学显微镜和Hitach S-3400N型扫描电镜 (SEM) 观察，试样微区成分通过Horiba-EX250型能谱分析仪 (EDS) 进行分析。电化学腐蚀性能测试在PARSTAT 2273型电化学工作站上进行，三电极体系。其中，试样电极为工作电极、饱和氯化钾/甘汞电极为参比电极、铂电极为辅助电极，3.5% (质量分数) NaCl溶液为电解质溶液。待开路电位稳定后，测试电化学阻抗和动电位极化曲线。Tafel极化测试的扫描速率0.5 mV/s，电化学阻抗频谱频率范围10⁵~10^-2 Hz，外加激励电压5 mV。为保证实验的准确性，电化学测试为3组试样平均值。

2 结果与讨论

图1为不同Er加入量的5052铝合金未浸泡的SEM形貌，部分区域EDS分析如表2所示。从图中可以看出，合金中的第二相形状以条状、点状和骨骼状为主。未加Er的合金中的第二相组成主要有Al、Mg和Fe，根据Al-Fe相图推测可能为Al₃Fe或Al₆Fe相。研究^[13]表明，在铝镁合金中，Al₃Fe一般以针状形式析出，而Al₆Fe多以块状和骨骼状存在于基体中。而图1a中出现的是骨骼状富铁相，故该第二相应该是Al₆Fe相。Fe主要来源于5052铝锭中含有Fe元素和熔炼过程中使用铁质工具而引入的。随着合金中稀土加入量的增大，第二相数量和尺寸先减小后增大，加入量为0.4% (质量分数) 时，合金中第二相尺寸与数量最小。当加入0.2%Er时，合金中第二相数量减少，尺寸变小，经EDS分析，含Fe第二相数量减少，但出现较小尺寸的Al₃Er相，这主要是Er与合金中的Fe等杂质元素形成难溶性熔渣，起到净化合金熔体的效果，杂质铁在熔炼过程中被除去造成的。当加入量为0.4%时，合金中较难发现含Fe第二相，仅剩较小尺寸的Al₃Er相，随着稀土加入量的增多，合金中Al₃Er相尺寸逐渐增大。

图1

新窗口打开| 下载原图ZIP| 生成PPT

图1 不同Er加入量的5052铝合金未腐蚀的SEM形貌

Fig.1 Surface morphologies of 5052 Al-alloy with different Er addition: (a) A1; (b) A2; (c) A3; (d) A4; (e) A5; (f) A6

表2 不同Er含量5052铝合金EDS分析结果

Table 2 EDS analysis of 5052 Al-alloy with different Er addition (mass fraction / %)

Point	Al	Mg	Fe	Er
1	83.75	---	16.25	---
2	82.36	---	17.64	---
3	84.71	---	---	15.29
4	79.51	---	---	20.49
5	53.11	---	---	46.89

新窗口打开| 下载CSV

图2是不同Er加入量的5052铝合金在3.5%NaCl溶液中浸泡后的SEM腐蚀形貌图，A1~A6点蚀坑尺寸分别为：812、593、385、512、604和627 μm。从图中可以看出，浸泡后的合金表面均出现点蚀坑形貌，且点蚀坑的尺寸与数量随着Er加入量的增加呈先减少后增大的规律，Er加入量为0.4%的点蚀坑数量最少和尺寸最小。随后继续增加Er加入量，合金表面的点蚀坑又逐渐增多，且尺寸同样增大。这表明Er加入量为0.4%时，试样的耐蚀性最佳。因此，只有适量的Er才可以提高合金的耐腐蚀性能。

图2

新窗口打开| 下载原图ZIP| 生成PPT

图2 不同Er加入量的5052铝合金浸泡720 h的腐蚀形貌

Fig.2 Surface morphologies of 5052 Al-alloys with different Er addition after immersion test: (a) A1; (b) A2; (c) A3; (d) A4; (e) A5; (f) A6

图3和表3是5052铝合金点蚀坑区域EDS分析。由分析结果可知，不加Er的A1试样中的点蚀坑富Fe，其Fe含量高达20.10%，同时点蚀坑呈孤岛状，第二相周围的铝基体被腐蚀。这主要是因为Al₆Fe相腐蚀电位高于铝基体，在腐蚀过程中作为阴极相加速周围铝基体的腐蚀造成的。Er加入后，Al₆Fe相数量和尺寸减小，合金中形成Al₃Er相，该相腐蚀电位低于铝基体，在腐蚀过程中会作为阳极相优先腐蚀，因此形成图中所示的凹坑状点蚀坑。同时经过EDS分析确认A3试样点蚀坑部位存在稀土Er。由此可见，第二相的尺寸和数量影响着点蚀坑的尺寸和数量。适量的Er可以净化合金，减少合金中的夹杂物，改善合金组织，从而抑制合金中点蚀的发生。但是当加入过量稀土时，会生成更多粗大的第二相，从而带来更多的点蚀坑。

图3

新窗口打开| 下载原图ZIP| 生成PPT

图3 不同Er加入量的5052铝合金浸泡后SEM形貌

Fig.3 Surface morphologies of 5052 Al-alloys with different Er addition after immersion: (a) A1; (b) A3

表3 不同Er加入量的5052铝合金点蚀坑区域EDS分析

Table 3 EDS analysis of 5052 Al-alloy with different Er addition in pitting area (mass fraction / %)

Point	Al	Mg	Fe	Er
1	79.90	---	20.10	---
2	84.42	---	---	15.58

新窗口打开| 下载CSV

图4是不同Er加入量的5052铝合金的Tafel极化曲线。合金的腐蚀电位 (E_corr)、腐蚀电流密度 (I_corr) 和点蚀电位 (E_pit) 如表4所示。随着5052铝合金中Er加入量的增加，合金的腐蚀电位呈现先升高后降低的规律。未添加Er时，合金的腐蚀电位为-1.447 V。随着Er的添加，合金腐蚀电位不断升高。当Er加入量为0.4%时，合金的腐蚀电位达到最大，为-1.324 V。当合金中Er加入量超过0.4%时，合金的腐蚀电位不断降低。因此Er加入量为0.4%时，合金的腐蚀倾向性最小。Er加入量为1.0%时，合金腐蚀电位最低，发生腐蚀倾向性最大。这表明适量的Er加入可以降低合金发生腐蚀的可能性。

图4

新窗口打开| 下载原图ZIP| 生成PPT

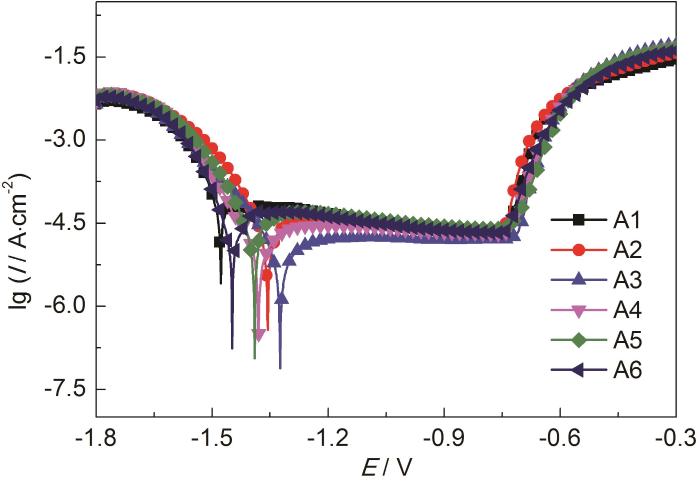

图4 不同Er加入量的5052铝合金极化曲线

Fig.4 Potentiodynamic polarization curves of 5052 Al-alloy with different Er addition

表4 不同Er加入量的5052铝合金的E_corr，I_corr，E_pit值

Table 4 E_corr, I_corr, E_pit values of 5052 Al-alloy with different Er addition

No.	E_corr / V	I_corr / μA·cm^-2	E_pit / V
A1	-1.447±0.17	50.85±5.78	-0.7421±0.12
A2	-1.356±0.14	36.89±4.21	-0.7349±0.09
A3	-1.324±0.11	13.64±2.41	-0.7101±0.12
A4	-1.380±0.08	17.68±2.89	-0.7342±0.08
A5	-1.390±0.12	32.86±3.52	-0.7367±0.06
A6	-1.448±0.21	53.96±6.28	-0.7422±0.13

新窗口打开| 下载CSV

随着合金中Er的加入量的增加，合金I_corr先变小后变大。其中，Er加入量为0.4%的合金的I_corr最小，腐蚀最慢。加入量为1.0%的合金的I_corr最大，腐蚀最快。这说明在5052铝合金中添加适量的Er，可以减缓合金腐蚀。但加入过量的Er，则会加速合金腐蚀，其腐蚀速率甚至超过比未添加Er的合金。此外，所有合金的曲线中均出现明显的钝化区间。

对于钝化体系而言，点蚀电位是评价点蚀倾向性的关键参数。随着合金中Er加入量的增加，合金的点蚀电位呈现先升高后降低趋势。Er加入量为0.4%时，合金的点蚀电位最高，为-0.7101 V，最不易发生点蚀。Er加入量为1.0%时，合金的点蚀电位最低，为-0.7422 V，最容易发生点蚀，这与腐蚀电流密度的结果相一致。由此可见，只有适量的Er才可以提高5052铝合金的耐腐蚀性能。

铝合金的耐蚀性一般是由基体的电化学行为以及合金中第二相的组成、尺寸、分布状态和性质共同决定的^[13,14]。由腐蚀理论可知，合金的纯净度和微观组织的均匀性是影响合金腐蚀性能的重要因素^[15]。从前面的分析结果可知，Er的加入可以减小合金中含Fe相的尺寸和数量，细化第二相尺寸，降低合金的腐蚀速率。这是由于Er的化学活性较高，在熔炼过程中能够吸附合金液中的杂质元素如Fe、Si等，提高合金的纯度，减少氧化物夹杂，达到净化铝液、提高合金耐腐蚀性能的效果。另一方面，铝合金耐蚀的主要原因是其表面存在一层稳定致密的Al₂O₃氧化膜。Er的加入可以在铝合金表面Al₂O₃的空隙生成复合的Al-Er氧化膜，且Er占据的空隙位置增加了Al-O结合能，从而使Al₂O₃氧化膜更加稳定、致密，以减缓合金的腐蚀过程。但过量的稀土元素会在合金中生成粗大的第二相，且聚集在晶界处，破坏氧化膜的连续性，增加合金腐蚀的敏感性，降低点蚀电位，增大腐蚀电流密度，降低合金的耐蚀性。

图5为不同Er加入量5052铝合金的Nyquist图。由图可知，合金的阻抗谱包括高频容抗弧和低频容抗弧。高频容抗弧与合金表面和溶质介质之间的双电层的质量传输难易程度有关，反映双电层之间质量传输越困难，说明腐蚀越难发生和进行，容抗弧半径越大。该过程可由质量传输电阻R_t和传质界面电容Q_p表述。低频容抗弧的大小由固相物质传输能力或者腐蚀产物膜的完整性和稳定性决定的。氧化膜越致密稳定，腐蚀过程阻力越大，容抗弧半径越大。该过程可由氧化层电容Q_{dl (pit)} 和物质穿过氧化膜电阻R_pit表述。因此，合金阻抗图谱可用图5左上角的等效电路图来描述。

图5

新窗口打开| 下载原图ZIP| 生成PPT

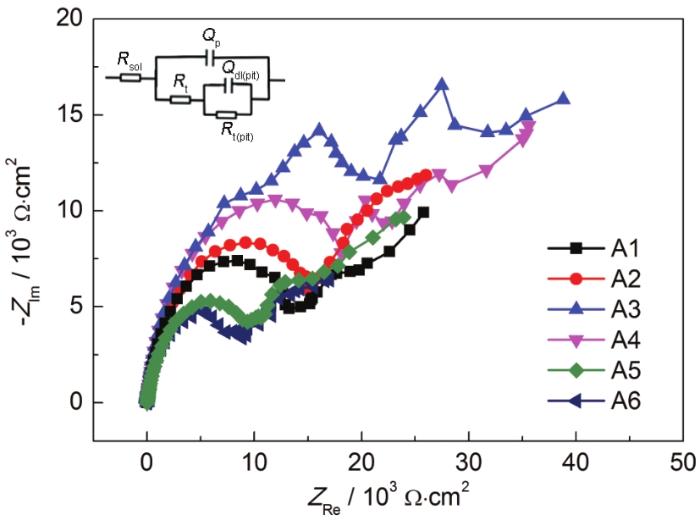

图5 不同Er加入量的5052铝合金Nyquist图

Fig.5 Nyquist diagram of 5052 Al-alloys with different Er addition

表5是通过ZSimWin软件拟合计算等效电路的各参数。R_t表示合金的活性，R_t值越低合金活性越高。从表中数据可以看出，Er的加入可以提高质量传输电阻R_t，从而降低合金的活性，因此Er的加入能够一定程度增大合金的腐蚀电位，降低合金的腐蚀电流密度，这与Tafel极化曲线的变化规律相一致。R_{t (pit)} 表示离子通过氧化膜的阻力，R_{t (pit)} 值越高，氧化膜越稳定致密。由于实验合金属于钝化体系，使用R_{t (pit)}来判断合金的耐蚀性更为准确。当Er含量从0增加到0.4%时，R_{t (pit)}从23.3 kΩ·cm²增长到54.08 kΩ·cm²。随后继续增加Er含量，R_{t (pit)}数值呈降低趋势。其中，Er加入量为0.4%时，合金的R_{t (pit)}最大，耐蚀性最好，Er加入量为1.0%时，合金的R_{t (pit)}最小，耐蚀性最差。因此，适量的稀土元素可以提高氧化膜的稳定性和致密性，从而提高合金的耐蚀性。

表5 不同Er加入量的5052铝合金阻抗谱等效电路拟合参数

Table 5 Parameters of the equivalent elements in equivalent circuit for 5052 Al-alloys with different Er addition

No.	R_sol / Ω·cm²	Q_p / Ω^-1·cm^-2·s^-1	n₁	R_t / Ω·cm²	Q_{dl (pit}₎ / Ω^-1·cm^-2·s^-1	n₂	R_{t (pit)} / Ω·cm²
A1	7.341	9.931 $\times$ 10^-6	0.9029	1.705 $\times$ 10⁴	10.96 $\times$ 10^-6	0.8940	2.330 $\times$ 10⁴
A2	8.915	9.162 $\times$ 10^-6	0.9062	1.883 $\times$ 10⁴	8.36 $\times$ 10^-6	0.9558	2.464 $\times$ 10⁴
A3	11.01	13.36 $\times$ 10^-6	0.9190	2.528 $\times$ 10⁴	5.634 $\times$ 10^-6	0.8805	5.408 $\times$ 10⁴
A4	9.278	10.22 $\times$ 10^-6	0.8923	2.134 $\times$ 10⁴	9.64 $\times$ 10^-6	0.9962	2.162 $\times$ 10⁴
A5	9.091	9.347 $\times$ 10^-6	0.8798	1.218 $\times$ 10⁴	10.37 $\times$ 10^-6	0.8318	2.236 $\times$ 10⁴
A6	8.293	7.278 $\times$ 10^-6	0.8684	1.105 $\times$ 10⁴	12.07 $\times$ 10^-6	0.8697	1.456 $\times$ 10⁴

新窗口打开| 下载CSV

3 结论

(1) 在5052铝合金中加入少量稀土Er时，合金中含铁第二相数量减少，尺寸变小，并出现较小尺寸的Al₃Er相。随着合金中稀土加入量的增多，Al₃Er相尺寸逐渐增大，数量逐渐增多。

(2) 点蚀主要发生在合金中第二相处，合金的耐蚀性和腐蚀失重与合金中第二相的数量和尺寸密切相关。第二相尺寸越大，数量越多，5052铝合金腐蚀越严重。

(3) 随着5052铝合金中Er加入量的增加，合金耐蚀性先提高后降低，Er加入量为0.4%时合金耐蚀性最好。适量Er的加入能够提高5052铝合金的耐蚀性，但过量Er的加入会导致合金耐蚀性大幅度地降低。
