由于海水和海洋气候等腐蚀环境的影响,沿海地区的钢筋混凝土结构容易受到Cl^-侵蚀而出现钢筋腐蚀现象,导致混凝土结构失效,造成重大经济损失^[1,2]。电化学修复技术是目前提升既有钢筋混凝土结构耐久性的重要方法。然而,不少研究表明电化学修复过程中,若保护电流密度过大,作为阴极材料的钢筋会发生析氢反应,特别是H₂浓度过高则会引起钢筋发生氢脆^[3,4,5,6]。可见使用电化学修复技术研究混凝土中钢筋析氢反应具有重要意义。

目前,国内外有很多学者对电化学方法修复混凝土结构过程中以钢筋作为阴极材料的析氢反应开展了相关研究。郑靓等^[7]对受氯盐污染的混凝土在电化学除盐时阴极附近产生的气体进行收集和分析,结果表明只有电流密度大小超过析氢反应临界电流密度时才能发生析氢反应。Fujimoto等^[8]对中性溶液和碱性溶液的pH值对钢筋析氢反应影响的研究表明,pH值越大,钢筋的析氢电位就越负。徐玉野等^[9]在对热镀锌钢在混凝土模拟孔隙溶液中电化学腐蚀行为进行研究的结果也表明,随pH值的增加,钢筋的析氢电位朝负向增大。Carneiro-Neto等^[10]采用有限元模拟方法研究了电镀和腐蚀中pH值的改变对相关电化学系统析氢反应的影响,结果表明随着基体溶液pH值的增加,析氢平衡电位向负向增加。Boiadjieva-Scherzer等^[11]对Zn-Cr合金作为阴极的析氢反应进行了研究,结果表明与Zn电极相比,Zn-Cr合金电极在较低的负电位即发生析氢反应,且析氢反应速率随电位负向增加而更快地增加。杜敏等^[12]对电沉积Ni-S合金阴极的析氢反应研究表明,Ni-S合金电极的析氢反应过电位比Fe的约低350 mV。

然而以往的研究主要关注于钢筋在模拟孔隙溶液中的析氢反应以及不同金属材料作为阴极材料时对析氢反应的影响,对于不同内环境的混凝土中钢筋析氢电流密度的区别则鲜有报道。根据腐蚀电化学中的Nernst方程,析氢反应平衡电位和电极周围相关反应物和产物的活度或逸度与电极材料、温度等相关^[13]。在混凝土结构中,钢筋表面的混凝土内环境如pH值、孔隙结构等可能对相应物质的活度产生影响,进而影响钢筋析氢平衡电位。而水灰比作为混凝土配合比中非常重要的参数,对混凝土的孔隙结构及碱度都有很大影响^[14,15]。因此,研究不同混凝土内环境中钢筋的析氢电流密度对电化学修复技术在实际工程应用中析氢控制条件的选择是必要的。

本文论证了动电位极化曲线测试法测试混凝土结构中钢筋析氢电流密度的合理性,并对不同水灰比的钢筋混凝土试件中钢筋的析氢电流密度进行测试;研究了不同水灰比混凝土试件中钢筋析氢反应的难易程度,最终得到了不同水灰比试件中的析氢电流密度;并对不同水灰比的混凝土中钢筋析氢反应的差异进行了分析。

1 理论与方法

1.1 动电位极化曲线测试析氢电位的理论与方法

电化学反应中单个阴极反应的电流密度绝对值与过电位的关系如下：

|I|=I0exp-ηβc1+I0ILexp-ηβc(1)

式中,I₀为相应阴极反应交换电流密度,I_L为相应阴极反应极限扩散电流密度,η为阴极过电位,β_c为Tafel斜率。

如果极限扩散电流密度I_L比交换电流密度I₀大得多,而且阴极过电位绝对值可以达到相当大而不会发生其他电极反应,整个阴极反应过电位曲线可以表现为图1中的曲线形式。

在半对数坐标系统中,AB段相当于极端情况 I0ILexp-ηβc<<1。此时,阴极过电位曲线符合Tafel式,即电极反应速率只受放电过程控制。BC段相当于放电过程和扩散过程都对电极反应速率有影响,随着过电位|η |值的增大,阴极过电位曲线逐渐偏离Tafel直线,扩散过程的影响愈来愈重要。最后到达C点后,阴极电流密度的绝对值等于极限扩散电流密度,电极反应速率完全受扩散过程所控制,η的数值不再对阴极电流密度产生影响。

但是图1只是反映单个阴极反应的理想情况,并不是所有条件下都能得到完全类似图1的曲线。如果在I_L并不比I₀大很多的情况下,可以不出现Tafel直线段;也可能在I_L比较大的情况下,在阴极过电位绝对值|η |还没有大到可以使|I |等于I_L的时候,就开始了另一个阴极反应。这时阴极电流密度的绝对值将随着电极电位向负的方向变化而进一步增大^[13]。

显示原图| 下载原图ZIP| 生成PPT

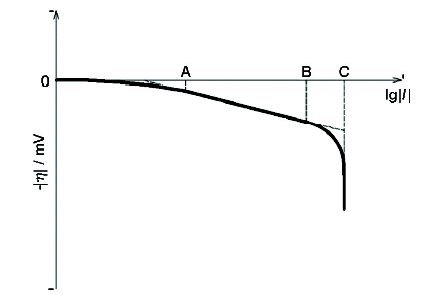

图1   有浓差极化时的阴极过电位曲线^[13]

Fig.1   Cathodic overpotential curve under the condition ofconcentration polarization^[13]

对于一般用于电化学修复中的钢筋混凝土结构中的钢筋,其阴极极化曲线就会表现出两个拐点,如图2所示;即在第一个C点之后电流密度继续增加,而不是如图1中C点结束后电流密度不再增加^[16,17]。图2中电位E与平衡电位E_e的差值为过电位。出现两个拐点的原因是在电化学修复过程中,阴极 (钢筋表面) 附近可能发生了如下电极反应^[18,19]：

耗氧反应： 2H2O+O2+4e-=4OH-(2)

析氢反应： 2H2O+2e-=H2+2OH-(3)

在这两种反应中,氧的阴极还原反应本身的交换电流密度很小,因此在动极化过程中,随着电位的负向增加,O₂还原反应会优先发生。然而,随着电位进一步负向增加,电流密度逐渐趋近氧还原反应的极限扩散电流密度,曲线斜率的绝对值迅速变大,但是曲线斜率的绝对值并不会如图1,最终趋于无穷大。这是由于H₂O的还原反应在电流密度达到氧还原反应的极限扩散电流密度前已经开始进行,因此随着电位继续向负向增加,电流密度进一步增大。而极化曲线产生在第二个拐点后,逐步趋向于另一条斜直线。此时这条斜直线正是由H₂O的还原反应控制,且由于对于H₂O而言,一般不存在浓差极化,因此在第二个拐点后由H₂O还原反应控制的极化曲线趋于一条斜线。Nesic等^[16]对于碳化腐蚀钢筋的动电位极化测试结果也表明电位及电流密度达到拐点2后,阴极反应由H₂O的还原反应控制。

显示原图| 下载原图ZIP| 生成PPT

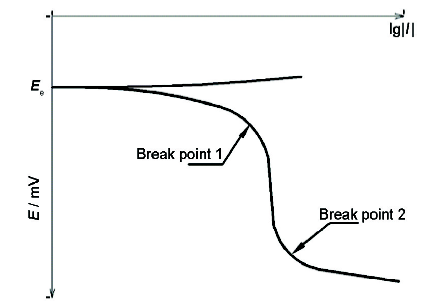

图2   混凝土结构中钢筋的阴极极化曲线^[13]

Fig.2   Cathodic polarization curve of the rebar embeddedin concrete^[13]

而H₂O的还原反应会导致钢筋表面明显有H₂生成,由析氢反应带来的负面效应-钢筋的氢脆也随之发生^[20]。因此,需要界定发生析氢反应 (对混凝土中钢筋即H₂O还原反应) 的电流密度大小。而根据上述与阴极极化曲线相关的分析,可以判断临界析氢电流密度的位置很可能位于拐点1所对应的圆弧段。

杨兆艳^[17]对海水中907钢的动电位极化曲线的研究结果也指出,阴极极化曲线上第一个拐点位置可作为判断析氢反应发生的依据,但其并没有给出一个较为明确的判据以及理论依据,因为只根据阴极极化曲线来确定拐点1的位置只能确定一个大概的区间,因此需要做进一步分析来找到相对准确的位置来作为临界析氢电流密度位置的判据。李腾等^[21]对阴极极化曲线进行一阶求导,结果显示一阶导数在对应原阴极极化曲线第一个拐点的位置附近会发生突变,并认为突变点即为临界析氢电流密度位置所在,但是对于一阶导数判据的原理缺少论证。

考虑阴极极化曲线的一阶导数曲线,如果阴极反应只有氧的还原反应,那么根据阴极反应电流密度与过电位关系式容易得到相应阴极极化曲线的一阶导数曲线将持续增大且较为连续。而H₂O的还原反应是在氧还原反应的电流密度未达到I_L之前发生的。那么,在阴极极化曲线的一阶导数曲线上,H₂O的还原反应势必对其产生扰动,即会使阴极极化曲线的一阶导数曲线发生突变。因而可以取阴极极化曲线的一阶导数曲线上开始发生突变的位置作为临界析氢位置,相应的电位为析氢电位,相应的电流密度作为临界析氢电流密度。

1.2 影响阴极极化曲线中析氢电位的基础理论

腐蚀电化学中的Nernst方程如下：

Ee=E-+RTnFln∏ajυj(4)

其中,E ^-标准电位,a_j为相应离子物质的活度或相应气体的逸度,R为理想气体常数,T为热力学温度,n为离子价位数,F为Faraday常数,υ_j为相应物质参与反应电子数。

根据Nernst方程,化学反应中的物质包括反应物与生成物的活度a_j项会对平衡电位产生影响。对于H₂O的还原反应即析氢反应而言,H₂的逸度与OH^-的活度会对析氢反应的平衡电位产生影响,且两者增加都会使平衡电位负移。而析氢反应平衡电位的负移对整个阴极极化曲线的影响表现为：析氢反应的介入时机更晚,即阴极极化曲线的斜率出现波动突变更晚。析氢反应平衡电位的负移对整个阴极极化曲线的一阶导数曲线的影响表现为：曲线发生波动突变的点更加靠近电流密度增大方向。

而混凝土内环境中,pH值和钢筋附近的孔隙结构会对钢筋表面附近析氢反应相关物质的活度产生影响。pH值会对H⁺的离子活度产生影响,钢筋附近孔隙结构会对H₂的逸度产生影响,进而对反应的平衡电位产生影响,进一步影响析氢电流密度。

2 实验过程

为了进一步验证动电位极化测试临界析氢电流密度的效果,并探究内环境不同的钢筋混凝土结构中,钢筋临界析氢电流密度的差异,本文设计了不同水灰比的混凝土试件,研究其临界析氢电流密度差异,并对试件的pH值以及钢筋附近孔隙大小与数量进行了测试与统计。

2.1 试件设计

钢筋混凝土试件尺寸为150 mm×150 mm×100 mm,混凝土保护层厚度为40 mm,内置两根直径12 mm的HPB300裸圆钢筋,长度190 mm,两端各伸出试件20 mm,如图3。试件浇筑拆模后,在钢筋外露部分连接导线,固定后涂抹环氧树脂进行密封,防止其锈蚀。水泥采用42.5号普通硅酸盐水泥;砂子为II区天然河砂,含水率为3.3%;石子为5~16 mm连续级配碎石,含水率为0.6%;H₂O采用清洁的民用自来水。分别采用0.43,0.48和0.53的3种水灰比,配合比见表1,每种配合比分别设置5个试块。试件置于标准养护室中,养护28 d。标准养护结束后,将试件在室外静置90 d再进行电化学测试。

显示原图| 下载原图ZIP| 生成PPT

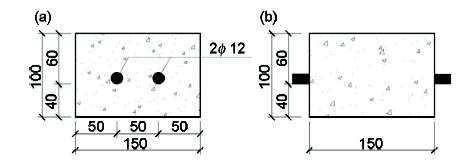

图3   试件尺寸示意图

Fig.3   Side views of specimen (unit: mm)

2.2 测试方法

2.2.1 电化学测试 采用Reference 600电化学工作站对钢筋混凝土试件中的腐蚀体系进行电化学测试,电化学工作站如图4所示。实验前先将混凝土试件在水中浸泡24 h,使混凝土达到饱水状态,降低混凝土试件的电阻。

显示原图| 下载原图ZIP| 生成PPT

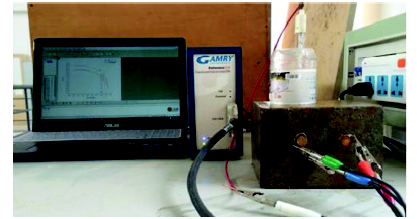

图4   动电位极化曲线测定实验装置

Fig.4   Test device of potentiodynamic polarization curve

实验采用三电极系统,两根内置钢筋分别作为工作电极和辅助电极,参比电极为饱和甘汞电极 (SCE)。动电位极化曲线测试参数为：扫描范围+0.05~-1.50 V (vs E_oc),扫描速率20 mV/min。

2.2.2 混凝土内pH值测试 将试件破形,剔除粗骨料,分别取各试块钢筋表面5 mm处的水泥砂浆碎块经研磨筛分,取通过4900孔筛的粉末约5 g,在105 ℃下烘干2 h后,取出放入干燥器内备用。称取各试样2.00 g,分别放入溶液瓶中,加入200 mL蒸馏水,摇匀,静置48 h,待样品中Ca(OH)₂充分溶解后,采用PH-100A pH计测试各组溶液pH值。

2.2.3 混凝土气孔分布测试 使用混凝土芯样切割机将每个试件切出3片样品,样品厚度15~20 mm。将样品表面抛光后,使用黑色记号笔将样品表面涂黑作为底色。然后使用BaSO₄粉末填充样品表面孔隙,形成黑白两色对,如图5。之后采用混凝土气孔扫描仪 (TR-AHS) 对样品表面进行扫描,得到样品表面孔隙分布,并对钢筋附近边长为30 mm的正方形区域的气孔数目进行统计分析。

TR-AHS扫描装置见图5。其扫描统计方式为隔断式扫描统计,具体扫描统计步骤为：(1) 输入扫描的范围 (本实验中扫描范围为80 mm×80 mm)。(2) 镜头从 (-40,-40) 坐标起开始拍摄图片,直至坐标 (40,40) 止,并自动增强图片的对比度。(3) 统计气孔数量：采用间隔为0.002 mm的平行线对图片进行扫描,遇到白色,扫描线即被隔断,每隔断一次计一个气孔,隔断长度计作该气孔直径,依次统计全部扫描区域的气孔数量与分布。

显示原图| 下载原图ZIP| 生成PPT

图5   气孔扫描测试图

Fig.5   Test site map of stomatal scanning

2.2.4 扫描电镜观察与分析 分别在钢筋表面附近人工凿出3个直径约1 cm的混凝土块体,对每个块体表面进行清理喷金后,放置于Phenom台式扫描电子显微镜 (SEM) 下沿钢筋周围等间距分别采用5000和20000倍倍数扫描5个点。SEM测试样品及装置如图6所示。之后对SEM像采用Prometric软件进行孔隙率分析。

显示原图| 下载原图ZIP| 生成PPT

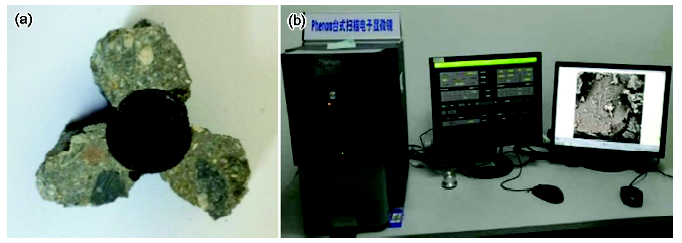

图6   电镜扫描观察与分析图

Fig.6   Pictures of testing sample (a) and scanning electron microscopy (b)

3 结果与讨论

3.1 动电极化曲线测试结果与分析

经过动电位极化曲线测试,各水灰比试件的阴极极化曲线如图7所示。对测得的阴极极化曲线进行一阶求导,其一阶导数曲线分别如图8所示。

显示原图| 下载原图ZIP| 生成PPT

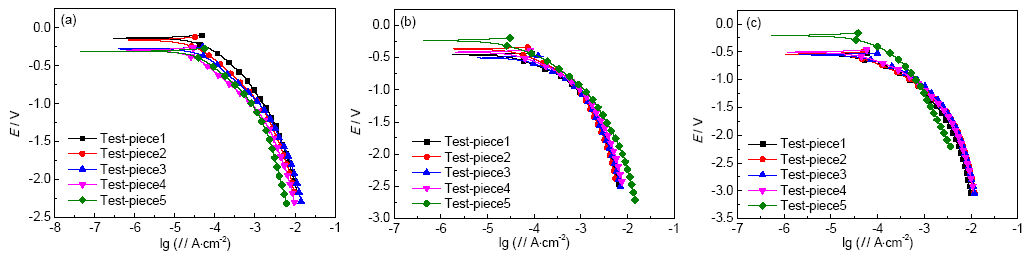

图7   不同水灰比试样的阴极极化曲线

Fig.7   Cathodic polarization curves of reinforced concrete specimens with the W/C values of 0.43 (a), 0.48 (b) and 0.53 (c)

显示原图| 下载原图ZIP| 生成PPT

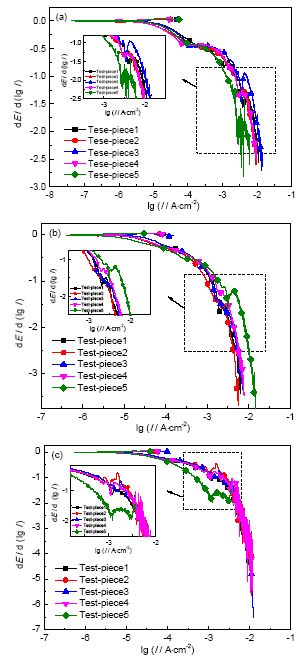

图8   不同水灰比试样阴极极化曲线一阶导数

Fig.8   First derivatives of cathodic polarization curves of reinforced concrete specimens with the W/C values of 0.43 (a), 0.48 (b) and 0.53 (c)

由图8可知,同一水灰比的混凝土试件极化曲线一阶导数的拐点发生的位置普遍比较集中：水灰比分别为0.43,0.48和0.53时,拐点分别在-2.51,-2.68和-2.92附近。根据动电位极化曲线方法,第一个较为明显的拐点所对应的电位即为析氢电位,所对应的电流密度即为析氢电流密度。各拐点所对应的析氢电流密度见表2。水灰比分别为0.43,0.48和0.53时,平均析氢电流密度分别为0.55,0.38和0.22 A/m²,标准差分别为0.0734,0.1039和0.0311 A/m²。各组析氢电流密度离散性均较小,且随水灰比的增大而减小,即水灰比越大,析氢反应越容易发生。

3.2 混凝土内环境对析氢反应影响的讨论

根据Nernst方程,化学反应中的物质包括产物与生成物的活度a_j项会对平衡电位产生影响。而混凝土内环境中可能对钢筋表面附近析氢反应相关物质的活度产生影响的因素为pH值和钢筋附近的孔隙结构。

就pH值而言,试件钢筋表面附近混凝土的pH值测试结果表明：水灰比低的试件,其pH值相对较高,如图9。即随水灰比的减小,混凝土内环境的碱度增加,OH^-离子活度增加,根据Nernst方程,如果OH^-活度项a_OH-降低,则平衡电位E_e会负移,从而导致析氢过电位负移,相应的析氢电流密度增大。另一方面,pH值的大小也会影响作为阴极的钢筋的表面状态,如粒子排列状态、钝化膜完整度以及粗糙度等。而一般情况下,阴极表面比表面积越大,其相应的析氢催化活性越高,即析氢反应发生所需过电位越低,析氢反应更容易发生^[22]。处于pH值较低环境中的钢筋,其表面致密氧化膜相对不够完善,钢筋表面的比表面积相对较大,相应的析氢催化活性会更高,从而析氢过电位会相对较低,析氢反应更容易发生。

显示原图| 下载原图ZIP| 生成PPT

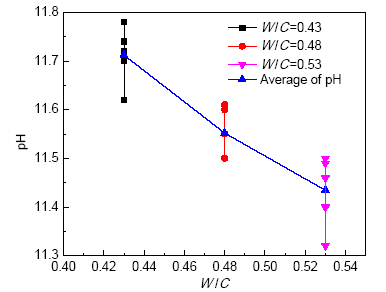

图9   不同水灰比试件pH值图

Fig.9   pH values of specimens with the different W/Cvalues

就钢筋附近混凝土孔隙结构而言,根据混凝土中孔隙的分类,直径大于200 nm的孔即视为多害孔,多害孔有利于混凝土外部有害离子以及气体的入侵和扩散,同时也有利于钢筋在电化学修复过程中氢气的扩散^[23,24]。

在实验仪器TR-AHS精度范围内,通过对混凝土试件中钢筋附近3 cm×3 cm区域直径位于0.01~0.2 mm的气孔数量进行测量统计,得到钢筋表面附近气孔直径小于0.2 mm的平均数目统计图,见图10。可见,水灰比较小的混凝土中,钢筋表面附近直径0.01~0.2 mm的孔隙数量较少。

显示原图| 下载原图ZIP| 生成PPT

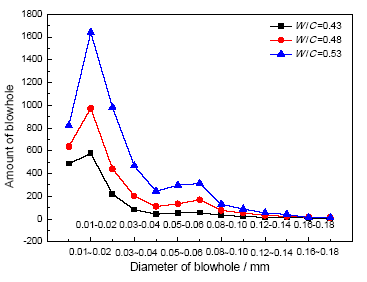

图10   不同水灰比试件钢筋表面气孔分布平均图

Fig.10   Distribution of the diameter of pores around the rebar in the concrete specimens with the different W/C values

对于0.01 mm以下的孔隙,采用5000和20000两个倍数进行SEM观察,各试件SEM像见图11和12所示。在低倍数下,0.01 mm以上的孔隙基本可以避开而只统计分析0.01 mm以下的孔隙。分别对不同水灰比试件在钢筋附近取15个点进行孔隙率分析。考虑到微观结构下数据的离散型,将各测点孔隙率取平均值,水灰比分别为0.43,0.48和0.53时,平均孔隙率分别为8.34%,9.67%和10.38%。结果表明,对于0.01 mm以下的孔隙,水灰比越大的试件,其孔隙率越大。另外,根据两个倍数下的SEM像可以看出：对于水灰比为0.43的试件,其钢筋附近微观结构更为均匀密实。而水灰比为0.48和0.53的两组试件,其钢筋附近微观结构显得相对松散,物相粒子连接不够紧密。尤其是对于水灰比为0.53的试件,明显看出其水化效果不佳的纤维状和树枝装结构,且有较多连通空洞存在。

显示原图| 下载原图ZIP| 生成PPT

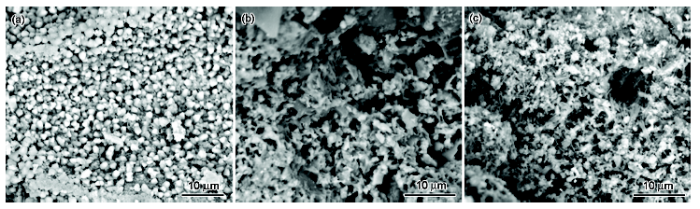

图11   不同水灰比试件在低倍率下的SEM像

Fig.11   SEM images of samples with the W/C values of 0.43 (a), 0.48 (b) and 0.53 (c)

显示原图| 下载原图ZIP| 生成PPT

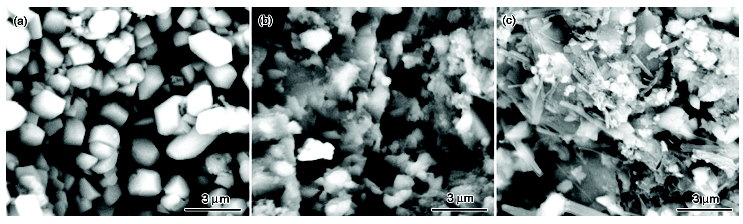

图12   不同水灰比试件在高倍率下SEM像

Fig.12   High-magnification SEM images of samples with the W/C values of 0.43 (a), 0.48 (b) and 0.53 (c)

可以看出,不论TR-AHS扫描分析还是SEM扫描分析,均表明水灰比越小的试件,其钢筋表面附近的孔隙相对越少,连通性较差。而钢筋表面附近的孔隙少,孔隙连通性差,则钢筋表面阴极反应产生H₂的扩散空间相对较小,也就是说当阴极反应产生相同的H₂,钢筋附近孔隙少的,其H₂逸度即 aH2项相对较高。而根据Nernst方程,产物逸度的增加会对反应产生阻碍。H₂作为析氢反应产物,其逸度即 aH2项的增加,会导致平衡电位进一步负向移动,从而导致定义的临界析氢电流密度增加。

严格意义上来讲,临界析氢电流密度应该为析氢反应开始发生时的电流密度。但是如1.1中所述理论,本研究中动电位极化曲线确定临界析氢电流密度位置发生的方法只考虑了电化学反应中放电步骤极化和浓差极化两个主要步骤。因此,其所确定的阴极极化曲线一阶导数突变位置可能与实际的临界析氢电流密度存在一定偏差。如果实际的临界析氢电流密度小于本研究中所确定的一阶导数突变点位置,则析氢反应于突变点之前就开始进行,从而钢筋附近孔隙结构会对阴极极化曲线一阶导数曲线突变点即本研究中定义的临界析氢位置产生影响。因而孔隙结构的不同是否会对严格意义上的析氢反应开始条件产生影响,有待于进一步研究。

综合上述pH值和孔隙结构两种原因分析表明,水灰比小的试件,其析氢临界电位较高,析氢反应更不容易发生;水灰比大的试件,其析氢临界电位较低,析氢反应更容易发生。

4 结论

(1) 从理论上分析论证了采用测定动电位极化曲线的方法来测定不同水灰比的混凝土结构对应的析氢电流密度的合理性;验证了测定动电位极化曲线的方法可以用于分析电化学修复过程中析氢反应发生的情况,从而判断钢筋氢脆是否可能发生。

(2) 随着混凝土水灰比的增加,其析氢电位增大,析氢电流密度减小,析氢反应更容易发生。原因是低水灰比混凝土结构中pH值相对较高,会促使平衡电位负移,从而导致析氢过电位负移,析氢电流密度增加;低水灰比的混凝土孔隙结构更密实,不利于H₂扩散,即不利于析氢反应的正向进行而增加析氢反应的进行难度。但是,孔隙结构对严格意义上的临界析氢电流密度的影响需要进一步研究。

(3) 所论证的动电位极化曲线测试析氢电流密度方法在理论上主要考虑了放电过程极化和阴极附近反应物浓差极化两个主要因素。但是对于完整的电化学反应,还存在粒子吸附、脱附等步骤,这些步骤对于反应的控制也有一定影响。因此今后有必要对这些因素进行系统研究,进一步完善动电位极化曲线测试析氢电流密度的方法。

The authors have declared that no competing interests exist.
