在助燃剂燃烧气氛中的PVC热解对金属铜氧化行为与机制的影响

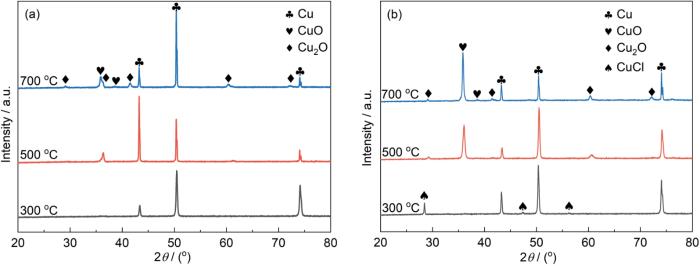

图1 Cu在乙醇及乙醇-PVC复合燃烧气氛中不同温度下氧化后的XRD谱

Fig.1 XRD patterns of Cu after oxidation at 300, 500 and 700 ℃ under different combustion atmospheres: (a) ethanol atmosphere, (b) ethanol-PVC atmosphere

图2为Cu在300 ℃乙醇-PVC复合燃烧气氛中氧化后样品表面的XPS谱图。全谱数据表明，样品表面腐蚀产物由Cu、O、C和Cl组成。O 1s轨道在结合能531.58和531.62 eV附近出现的信号峰对应于C—O与C＝O化学态，而结合能529.95 eV附近出现的信号峰则表明有金属氧化物的生成；C 1s轨道在288.48、285.65和284.8 eV附近出现的信号峰对应于C—O、C＝O、C—C化学态，结合能283.84 eV附近出现的信号峰表明部分由乙醇不完全燃烧产生的C与Cu发生了反应，生成Cu-C化学态，Cl 2p轨道在结合能200.02和198.3 eV附近出现信号峰，结合Cu 2p的精细谱图(图2b)可知，样品表面生成了CuCl₂、CuO和CuCl^[13,14]。

图2

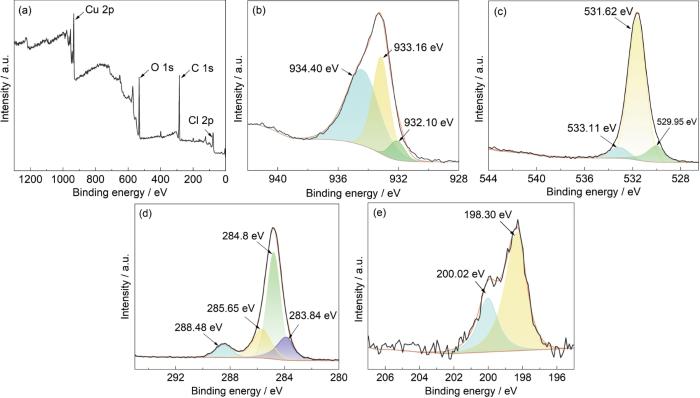

图2 金属Cu在300 ℃乙醇-PVC复合燃烧气氛下氧化后的XPS图

Fig.2 XPS image of Cu after oxidation in ethanol-PVC composite combustion atmosphere at 300 ℃: (a) XPS survey, (b) Cu 2p, (c) O 1s, (d) C 1s, (e) Cl 2p

图3为乙醇燃烧气氛中Cu粉与PVC粉末在不同温度下氧化产物的FTIR分析结果。FTIR谱图显示，金属Cu粉与PVC粉末经混合后在300、500和700 ℃乙醇燃烧气氛中形成的燃烧产物，均在1650 cm^-1波数附近有C＝O键的特征峰，这表明氧化过程中始终有含氧中间体形成。随着氧化温度从300 ℃逐步升高至700 ℃，620 cm^-1波数处的C—Cl键振动峰强度呈增强趋势^[15]。进一步分析表明，1650 cm^-1波数处C＝O键的宽化峰形特征，以及1100 cm^-1波数(C—O键)和2950 cm^-1波数(C＝H键)的明显吸收峰，说明燃烧过程中由乙醇不完全燃烧生成的C沉积在300~700 ℃时一直存在，它主要以无定形C形式存在，这是高温条件下有机物热解产物的典型结构特征。

图3

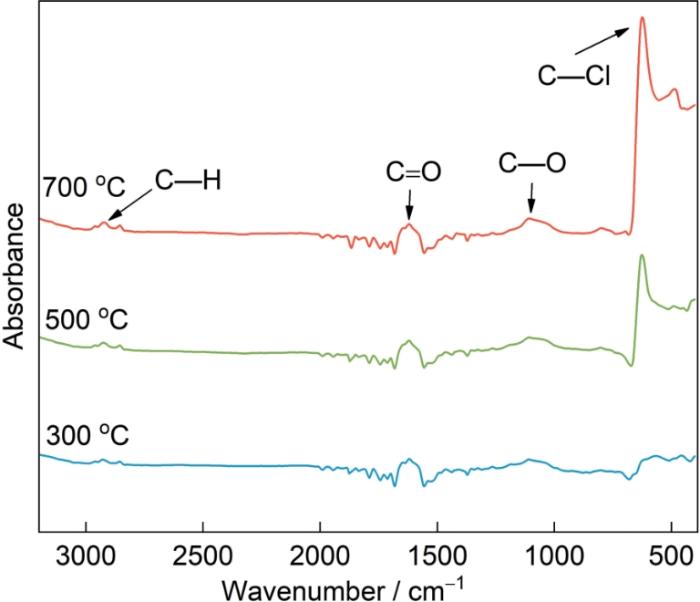

图3 在乙醇燃烧气氛中金属铜粉与PVC复合物在不同温度下燃烧产物的FTIR图

Fig.3 FTIR of powder mixtures of metallic copper and PVC in ethanol combustion atmosphere at different temperatures

2.2 氧化层的微观形貌

图4为Cu在不同燃烧气氛中氧化后表面的AFM图，其中700 ℃氧化时的样品由于表面粗糙度较大，不能进行AFM测试。由图4a与b可见，金属Cu在300和500 ℃乙醇燃烧气氛中氧化后，其表面氧化层整体呈沟壑状且较为平坦；随着温度升高，氧化物尺寸进一步增大，样品表面平均粗糙度(Ra)由23.7 nm提升至35.4 nm。对比图4c和d可知，金属Cu在乙醇-PVC复合燃烧气氛中氧化后，其表面氧化层隆起明显，粗糙度显著增大，在300 ℃下样品表面平均粗糙度已达到47.4 nm，500 ℃时因温度的升高使样品表面平均粗糙度进一步提升至71.5 nm。

图4

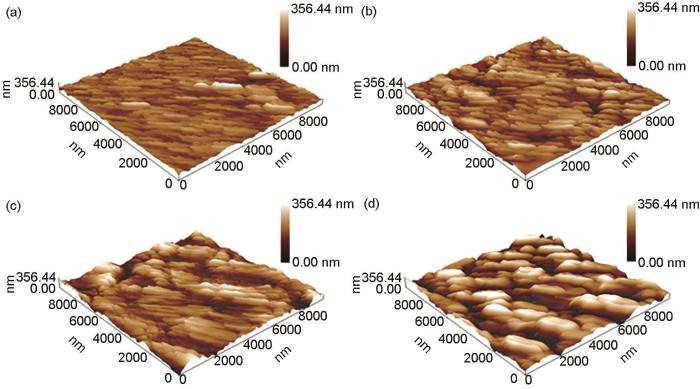

图4 金属Cu在不同气氛中氧化后的AFM图

Fig.4 AFM of Cu after oxidation at different atmospheres: (a) 300 ℃ ethanol combustion atmosphere, (b) 500 ℃ ethanol combustion atmosphere, (c) 300 ℃ ethanol-PVC composite combustion atmosphere, (d) 500 ℃ ethanol-PVC composite combustion atmosphere

图5为Cu在不同气氛中氧化后表面的SEM照片。图5a可见，在300 ℃乙醇燃烧气氛中Cu表面氧化层光滑，仅有少量颗粒物分布，EDS分析结果表明该颗粒物成分为C，这主要来源于乙醇的不完全燃烧产生的C沉积^[16]；而Cu在乙醇-PVC复合燃烧气氛中的微观形貌表现出了显著差异，如图5d所示，在SEM下能观察到样品表面由氧化层覆盖，放大观察位置1、2处的微观形貌(图5e、f)可见，表面氧化层中的氧化物尺寸增大明显，图5e中位置3以及图5f中位置4的EDS检测结果表明，样品表面同样由于乙醇分解伴随着一定C的沉积。由于PVC的加入，Cl含量分别高达24.35%和34.43%。当温度升高到500 ℃时，乙醇燃烧气氛中Cu表面氧化层由颗粒状氧化物堆叠而成，其中可见孔洞，在700 ℃氧化时，表面氧化物尺寸和其中的孔洞尺寸明显增大。由图5g和h可知，金属Cu在500 ℃乙醇-PVC复合燃烧气氛中氧化后，样品表面氧化物颗粒尺寸增大，在大颗粒氧化物底部仍可以观察到小颗粒氧化物的堆叠，这一现象与乙醇燃烧气氛中Cu的生长规律保持一致。当温度提升至700 ℃时如图5i所示，位置5的EDS结果表明，样品表面由C颗粒覆盖。

图5

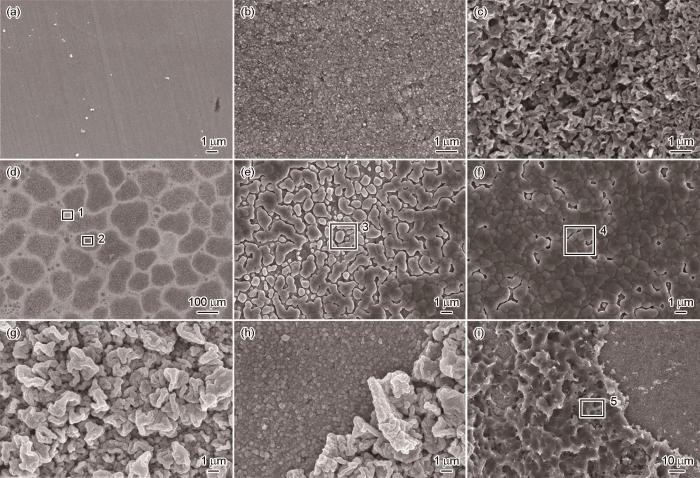

图5 金属Cu在不同气氛中氧化后的SEM图

Fig.5 SEM image of Cu coupons (a-c) and powder mixtures of Cu and PVC (d-i) after ethanol-assisted combustion at 300 ℃ (a, d-f), 500 ℃ (b, g, h) and 700 ℃ (c, i)

3 分析与讨论

3.1 金属Cu试片在乙醇燃烧气氛中的氧化

金属Cu在乙醇燃烧气氛中的氧化涉及多重化学反应过程，其氧化产物主要受温度、氧分压和乙醇热解产物的协同影响。高温环境下，金属表面与气相分子发生固-气吸附反应并生成氧化物颗粒，在金属表面逐渐生长、连接形成氧化膜。生成紧密结构的保护性氧化膜可有效抑制O^2-向内扩散，进而实现对金属基体的保护。本研究中作为助燃剂的气态乙醇可发生如(1~3)所示的热解反应^[17]：

C H_{3} C H_{2} O H \to C H_{2} = C H_{2} + H_{2} O

(1)

O_{2} + h ν \to 2 O^{°}

(2)

C H_{2} = C H_{2} \to 2 C + 2 H_{2}

(3)

其中， $h ν$ 为光子，代表O分子吸收1 mol光子形成游离态的O原子。生成的H₂、C与游离态的O $^{°}$ 能通过反应(4)和(5)，生成H₂O和CO。当环境中O₂不足时，部分CO能与O₂进行反应(6)生成CO₂。

H_{2} + O^{°} \to H_{2} O + h ν

(4)

C + O^{°} \to C O + h ν

(5)

2 C O + O_{2} \to 2 C O_{2}

(6)

不同温度的乙醇燃烧气氛中Cu表面均有C沉积，且以无定型C的形式结合在Cu氧化层表面，这一现象与乙醇的热解相关。根据图3中FTIR光谱吸收峰以及表1 EDS结果表明，实验中的乙醇燃烧气氛有C、CO、CO₂和H₂O等产物生成。

表1 金属Cu在500 ℃乙醇及乙醇-PVC复合燃烧气氛中氧化后尾气成分GC检测结果

Table 1 GC detection results of the exhaust gas composition after Cu oxidation under an atmosphere of 500 ℃ ethanol (a) and ethanol-PVC (b) composite combustion

Sample	H₂ / %	CH₄ / %
a	0.013	nd
b	0.367	0.085

新窗口打开| 下载CSV

由于乙醇燃烧环境中氧分压较低，金属Cu在氧化形核的初期优先发生反应(7)生成Cu₂O，随温度的升高，进一步发生反应(8)生成CuO。生成的CuO、Cu₂O能与其中的还原性气氛H₂、CO发生还原反应，这一过程可抑制氧化层的增厚并降低氧化膜的附着力。

4 C u + O_{2} \to 2 C u_{2} O

(7)

2 C u_{2} O + O_{2} \to 4 C u O

(8)

在300 ℃乙醇燃烧气氛中氧化5 min后，SEM下Cu表面的氧化层仍较光滑，并能清晰观察到C颗粒的随机分布特征。随着氧化温度由500 ℃逐步升高至700 ℃，Cu的扩散速率增大，在Cu表面和气氛界面区域，环境气氛中的O^2-与Cu⁺、Cu²⁺进一步发生氧化反应，部分Cu₂O进一步氧化成CuO，氧化的加剧使Cu氧化物受温度和气氛的影响呈现出不同形态^[18]，SEM结果中能观察到表面明显的形貌变化。

3.2 金属Cu试片在乙醇-PVC复合燃烧气氛中的氧化

在高温环境中PVC首先发生分解反应，该分解过程分为两个阶段^[19]。在250~350 ℃之间，主要是发生如反应(9)所示的聚合物脱HCl反应，形成PVC脱HCl后的主链与HCl挥发物，而由乙醇助燃剂构成的火灾模拟气氛主要由CO₂、CO和H₂O组成，部分HCl在气氛作用下发生反应(10)被还原为Cl₂，导致气氛中CO、H₂O含量升高。

[C H_{2} {- C H C l]}_{n} \to {[- C H = C H -]}_{n} + n H C l

(9)

4 H C l + C O_{2} \to 2 C l_{2} + C O + 2 H_{2} O

(10)

随氧化过程的进行，在有氧环境中Cu表面发生氧化形成较薄的氧化层，同时PVC分解生成的HCl逐渐增多，在与Cu表面交界处发生反应(11) (12)，生成CuCl及CuCl₂，该过程持续消耗生成的HCl气体，使PVC的分解加速。受乙醇燃烧气氛的影响，金属Cu表面氧化层持续发生反应(13)和(14)，导致表面氧化层的破坏。此外，CuO因离子半径较小可促进交联反应，进而加速脱HCl反应，进一步促进CuCl的产生^[20]；Cu的氧化物能直接捕捉PVC结构中的Cl原子，与PVC反应生成CuCl^[21]，CuCl在500 ℃以上时易挥发，因此如图1b所示仅在300 ℃氧化时检测出CuCl相。

2 C u + 2 H C l \to 2 C u C l + H_{2}

(11)

C u + 2 H C l \to C u C l_{2} + H_{2}

(12)

C u + H_{2} O \to C u O + H_{2}

(13)

C u O + C O \to C u + C O_{2}

(14)

表1为500 ℃燃烧气氛的成分检测结果。其中的H₂含量显著提高，并有一定量的CH₄生成，这主要来源于PVC第二阶段的分解，即脱HCl后的主链发生反应(15~17)^[19]，共轭多烯烃部分分解产生短链烃类后，裂解生成H₂、CH₄等气体，还能分解形成如图5i所示的C颗粒残留在金属Cu表面，C会进一步与乙醇燃烧气氛中的H₂O和CO₂发生反应，生成CO、H₂等还原性气体。综上所述，Cu在乙醇-PVC复合烘烧气氛中的氧化过程如图6所示。

图6

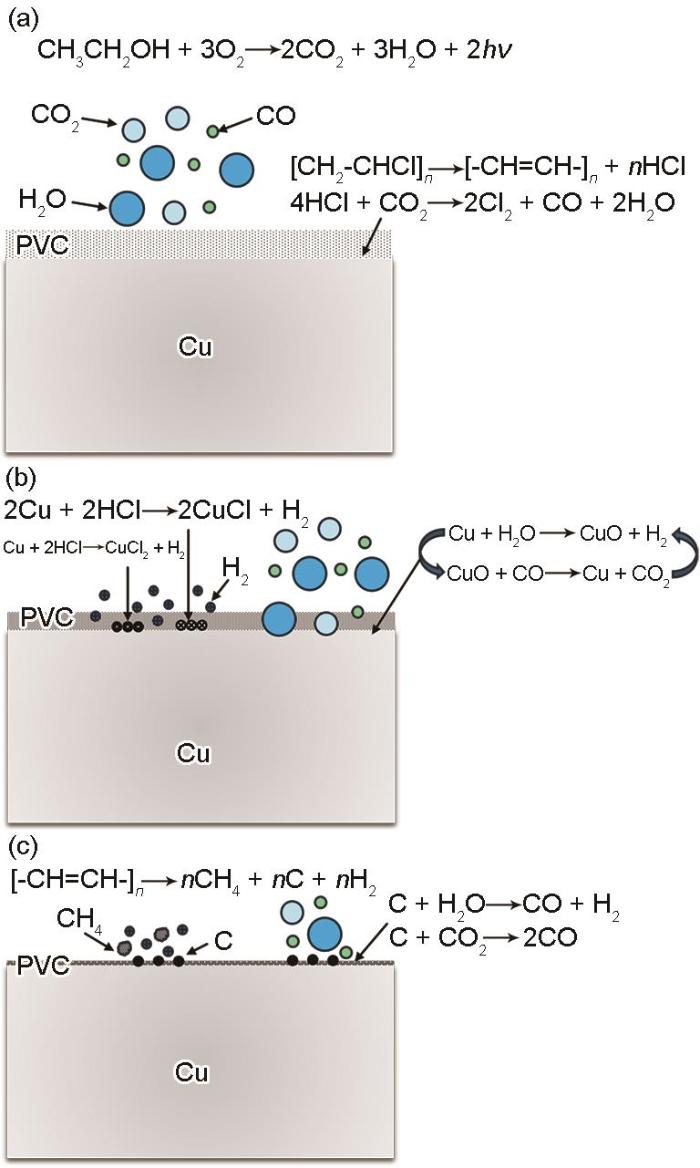

图6 金属Cu在乙醇-PVC复合燃烧气氛中的氧化过程示意图

Fig.6 Schematic diagram of the oxidation process of Cu in an ethanol-PVC composite combustion atmosphere: (a) stage I, (b) stage II, (c) stage III

{[- C H = C H -]}_{n} \to n C H_{4} + n C + n H_{2}

(15)

C + H_{2} O \to C O + H_{2}

(16)

C + C O_{2} \to 2 C O

(17)

金属在氧化过程中，产生的氧化物体积与消耗的金属体积之比称为PBR比。CuO与Cu₂O的PBR比分别为1.7和1.64，两者均大于1，即Cu在形成氧化层的过程中容易产生压应力导致氧化层的开裂，且CuO与Cu₂O韧性较差，进一步加速了氧化层的破裂过程。H₂作为还原性气体，在高温下可发生反应(18)将部分CuO还原为Cu₂O，而Cu₂O的致密性低于CuO，这进一步降低了表面氧化层的保护性。此外由于CuCl的挥发导致氧化层疏松多孔，PVC的分解提高了环境中H⁺的浓度，H⁺通过氧化层扩散至金属基体与氧化层界面处能引发氢脆，促进氧化层的局部剥离以及孔洞、微裂纹的产生。

C u O + H_{2} \to C u_{2} O + H_{2} O

(18)

4 结论

(1) 金属Cu在乙醇燃烧气氛中的氧化层主要由Cu₂O和CuO组成，在乙醇-PVC复合燃烧气氛中的氧化层会生成CuCl，主要来源于PVC分解产生的HCl与Cu反应。

(2) 在乙醇-PVC复合燃烧气氛中，Cu表面生成的CuCl在温度高于500 ℃时挥发明显，导致氧化层疏松多孔从而加速Cu基体的氧化进程。

(3) 在乙醇-PVC复合燃烧气氛中，PVC分解产生的氢，不但能引发Cu表面氧化层的氢脆效应，还能将部分CuO还原为Cu₂O，进一步降低氧化层的保护性。

参考文献

原文顺序

文献年度倒序

文中引用次数倒序

被引期刊影响因子

[1]

Xie

D B

, Chen

, Wang

, et al.

Effect of kerosene combustion atmosphere on corrosion of copper at high temperature

[J]. Corros. Sci. Prot. Technol., 2016, 28: 511

谢冬柏, 陈军, 王震等.

煤油燃烧环境气氛对金属材料高温腐蚀行为的影响

[J]. 腐蚀科学与防护技术, 2016, 28: 511

研究了工业纯铜在600,700及800 ℃空气和煤油气氛环境中的高温腐蚀行为。结果表明：与空气中相比,工业纯铜在高温环境中抗腐蚀能力有明显不同,随时间延长均出现失稳氧化现象,且氧化层内部的成分也有明显变化;在800 ℃煤油气氛环境中的恒温氧化性能变化明显,表面氧化膜的粘附性严重蜕化,在整个实验过程中均发现明显的剥落。

[2]

Wang

Y J

, Zhang

S Y

, Li

J Z

, et al.

Study on the influence of PE smoke atmosphere on the evolution of thermal corrosion traces of Q235 steel

[J]. Forensic Sci. Technol., 2025, 50: 132

王英杰, 张晟源, 李浚哲等.

PE烟气气氛对Q235钢板热蚀痕迹及其演变的影响研究

[J]. 刑事技术, 2025, 50: 132

本文以聚乙烯PE为烟源，采用宏、微观观察法及色差分析等对比研究了无烟气与PE燃烧产生的非腐蚀性烟气环境中，Q235低碳钢在400 ℃、600 ℃、800 ℃受热15 min后表面产生的热蚀痕迹特征及其之后在常温下的演变规律。结果表明：受热温度越高钢板表面氧化层越粗糙，O元素占比越高；PE烟气对钢板高温腐蚀产生了显著的影响，无烟气钢板高温氧化后有氧化皮凹凸起褶，随温度升高逐渐出现氧化皮破裂、脱落现象，整体偏白、红、黄色；PE热解气氛作用的钢板表面金属光泽暗淡，倾向于变暗、绿、蓝，钢板形成的氧化层较无烟气钢板相对致密平滑，400 ℃时表面氧化较不均匀，其形貌比无烟气钢板更为复杂，600 ℃表面变色严重，但表面氧化相对平整均匀，800 ℃受热后表面较为粗糙，部分区域存在凸起状氧化物，但整体并未出现明显的起鼓和脱落情况。随常温腐蚀时间增加，两种钢板在常温下腐蚀痕迹的变化均相对较小，特别是PE烟气作用下钢板的常温腐蚀速率受到了一定程度的抑制。

[3]

Xie

D B

, Wushur

, Wang

, et al.

Effect of combustion adjuvants in fire scene environments on high temperature corrosion of carbon steel

[J]. Corros. Sci. Prot. Technol., 2017, 29: 15

谢冬柏, 吾提克尔

\cdot

吾守尔, 王震等.

助燃剂火场环境中钢的高温腐蚀行为研究

[J]. 腐蚀科学与防护技术, 2017, 29: 15

DOI

研究了火场中常见普通碳素结构钢Q235在600,700及800 ℃空气及煤油助燃剂火场环境气氛中的高温氧化行为,并讨论了抗高温氧化性能变化的原因。结果表明：Q235钢在600~800 ℃煤油燃烧环境中的氧化速率约为空气的4倍,在800 ℃煤油燃烧环境中出现明显的氧化膜剥落;无论是在空气还是在煤油燃烧环境中,600~700 ℃氧化增重差异较小,而800 ℃氧化增重比前者提高4倍左右。

[4]

Hong

, Xie

D B

, Duo

S W

Effect of kerosene combustion atmosphere on surface oxide layer of low-carbon steel

[J]. Surf. Technol., 2020, 49(1): 87

洪昊, 谢冬柏, 多树旺.

煤油助燃剂燃烧气氛对低碳钢表面氧化层的影响

[J]. 表面技术, 2020, 49(1): 87

[5]

Xie

D B

, Lai

, Tang

Z J

, et al.

Corrosion behavior of 304 stainless steel in simulated ethanol fire atmosphere

[J]. J. Chin. Soc. Corros. Prot., 2025, 45: 237

谢冬柏, 赖天, 汤智杰等.

不锈钢在乙醇燃烧气氛环境中的腐蚀行为研究

[J]. 中国腐蚀与防护学报, 2025, 45: 237

本文使用自研的火灾环境模拟系统模拟了乙醇助燃剂的火场现场环境，研究了304不锈钢在热空气和乙醇助燃剂燃烧气氛中600~800 ℃时，表面氧化产物的变化及其氧化行为特征。通过对比分析试样在乙醇燃烧气氛和空气中的氧化动力学、氧化层的相结构、成分组成及氧化产物的形貌特征，澄清304不锈钢在火场乙醇助燃剂燃烧环境中的氧化物生长规律及热失效行为。结果表明，乙醇燃烧气氛改变了不锈钢氧化模式，使其表面无法形成连续的保护性氧化膜，发生灾难性氧化，表面氧化层是由岛状的Fe2O3和Fe3O4构成。乙醇助燃剂燃烧所形成的氧化性气氛和湍流会加速不锈钢中Cr的消耗，从而使表面发生灾难性氧化导致氧化层剥落，火场中温度的升高也能加速氧化腐蚀的进行。根据这些氧化特征有助于判断火场中是否有助燃剂成分存在。

[6]

, Ren

Y J

, Ma

Z C

, et al.

High temperature oxidation behavior of F55 super duplex stainless steel at 800-1000 ℃ in 1.013 ×10⁵ Pa O₂

[J]. J. Chin. Soc. Corros. Prot., 2024, 44: 1332

吴铭, 任延杰, 马灼春等.

F55双相不锈钢在800~1000 ℃纯氧气中的高温氧化行为

[J]. 中国腐蚀与防护学报, 2024, 44: 1332

[7]

Sun

L Y

, Hong

L K

, Sun

C J

, et al.

Evolution of oxide scale of 3.5% silicon steel in solid state decarburization in CO₂-CO atmospheres

[J]. J. Chin. Soc. Corros. Prot., 2025, 45: 1441

孙伶艳, 洪陆阔, 孙彩娇等.

CO₂-CO气氛下3.5%硅钢固态脱碳氧化层演变规律

[J]. 中国腐蚀与防护学报, 2025, 45: 1441

以3.5% (质量分数)硅钢为研究对象，CO2-CO为主要脱碳气氛，探讨温度及PCO2/PCO (分压比)对3.5%硅钢固态脱碳氧化层演变的影响。实验气氛中的O与硅钢中固相C发生反应，通过固态脱碳法将硅钢中的C脱除，与Si结合形成SiO2氧化层。结果表明，在相同时间内，升高温度会加速氧化层生长；相同温度下，延长脱碳时间会导致氧化层逐步增厚。升高PCO2/PCO会加速表面氧化层的形成，在脱碳早期阶段即阻碍脱碳反应。本研究为优化脱碳工艺、控制氧化层厚度提供了重要理论依据。

[8]

Wang

, Wang

A comprehensive study on the flame propagation of the horizontal laboratory wires and flame-retardant cables at different thermal circumstances

[J]. Process Saf. Environ. Prot., 2020, 139: 325

[9]

Gao

, Li

, Xu

, et al.

Influence of overloaded failure on thermal degradation characteristic of poly (vinyl chloride) copper wire insulation

[J]. China Plast., 2022, 36(11): 94

高鸽, 李阳, 许洁等.

过负荷故障聚氯乙烯铜导线绝缘材料热解行为变化研究

[J]. 中国塑料, 2022, 36(11): 94

[10]

Zhao

Y P

, Liu

S Y

, Zhang

H P

, et al.

Thermal decomposition mechanism and kinetics parameters of the polyvinyl chloride cable insulation material

[J]. Fire Sci. Technol., 2012, 31: 329

赵艳萍, 刘申友, 张和平等.

聚氯乙烯电缆绝缘材料热解机理与动力学参数研究

[J]. 消防科学与技术, 2012, 31: 329

[11]

T Q

, Zhou

Z F

, Xu

, et al.

A corrosion failure analysis of copper wires used in outdoor terminal boxes in substation

[J]. Eng. Failure Anal., 2019, 98: 83

[12]

Xie

D B

, Shan

, Deng

, et al.

Investigations on oxidation and microstructure evolution of pure Cu in simulated air-kerosene combustion atmospheres

[J]. Fire Mater., 2017, 41: 614

[13]

Gaarenstroom

S W

, Winograd

Initial and final state effects in the ESCA spectra of cadmium and silver oxides

[J]. J. Chem. Phys., 1977, 67: 3500

[14]

Robert

, Offergeld

Spectres de photoélectrons X de composés solides de cuivre Relation entre la présence de raies satellites et l'état d'oxydation du cuivre

[J]. Phys. Status Solidi, 1972, 14A: 277

[15]

Chang

, Yun

H L

, Zhang

D H

, et al.

Study on Fourier transform attenuated total reflection two-dimensional infrared spectroscopy of polyvinyl chloride C-Cl stretching vibration

[J]. Infrared Technol., 2016, 38: 529

常明, 郧海丽, 张东红等.

聚氯乙烯C-Cl伸缩振动模式的ATR二维红外光谱研究

[J]. 红外技术, 2016, 38: 529

[16]

Hong

, Duo

S W

, Xie

D B

Oxidation behavior of Q235 carbon steel in ethanol combustion gas

[J]. Corros. Sci. Prot. Technol., 2019, 31: 212

洪昊, 多树旺, 谢冬柏.

乙醇助燃剂燃烧环境中Q235碳钢的氧化行为研究

[J]. 腐蚀科学与防护技术, 2019, 31: 212

[17]

Gao

Z C

, Wang

Z Y

The mechanism of alcohol combustion reaction

[J]. J. Liaoning Univ. (Nat. Sci. Ed.), 2003, 30: 63

高志崇, 王子瑛.

醇燃烧反应机理探讨

[J]. 辽宁大学学报(自然科学版), 2003, 30: 63

[18]

Wang

J P

, Cho

W D

Oxidation behavior of pure copper in oxygen and/or water vapor at intermediate temperature

[J]. ISIJ Int., 2009, 49: 1926

[19]

, Sun

L S

, Ma

, et al.

Thermal degradation of PVC: A review

[J]. Waste Manage., 2016, 48: 300

DOI PMID [本文引用: 2]

This review summarized various chemical recycling methods for PVC, such as pyrolysis, catalytic dechlorination and hydrothermal treatment, with a view to solving the problem of energy crisis and the impact of environmental degradation of PVC. Emphasis was paid on the recent progress on the pyrolysis of PVC, including co-pyrolysis of PVC with biomass/coal and other plastics, catalytic dechlorination of raw PVC or Cl-containing oil and hydrothermal treatment using subcritical and supercritical water. Understanding the advantage and disadvantage of these treatment methods can be beneficial for treating PVC properly. The dehydrochlorination of PVC mainly happed at low temperature of 250-320°C. The process of PVC dehydrochlorination can catalyze and accelerate the biomass pyrolysis. The intermediates from dehydrochlorination stage of PVC can increase char yield of co-pyrolysis of PVC with PP/PE/PS. For the catalytic degradation and dechlorination of PVC, metal oxides catalysts mainly acted as adsorbents for the evolved HCl or as inhibitors of HCl formation depending on their basicity, while zeolites and noble metal catalysts can produce lighter oil, depending the total number of acid sites and the number of accessible acidic sites. For hydrothermal treatment, PVC decomposed through three stages. In the first region (T<250°C), PVC went through dehydrochlorination to form polyene; in the second region (250°C<T<350°C), polyene decomposed to low-molecular weight compounds; in the third region (350°C<T), polyene further decomposed into a large amount of low-molecular weight compounds. Copyright © 2015 Elsevier Ltd. All rights reserved.

[20]

Meng

T T

, Zhang

, Lü

, et al.

Comparing the effects of different metal oxides on low temperature decomposition of PVC

[J]. J. Anal. Appl. Pyrolysis, 2021, 159: 105312

[21]

Wang

S J

, He

P J

, Lu

W T

, et al.

Comparison of Pb, Cd, Zn, and Cu chlorination during pyrolysis and incineration

[J]. Fuel, 2017, 194: 257
