模拟盐碱土渗入地下海水对纯锌腐蚀行为影响的研究

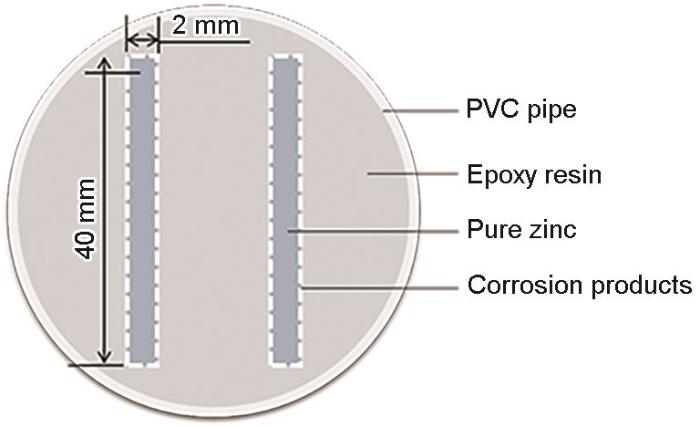

图1 截面样品示意图

Fig.1 Schematic diagram of a cross - sectional sample

2 结果与讨论

2.1 腐蚀速率

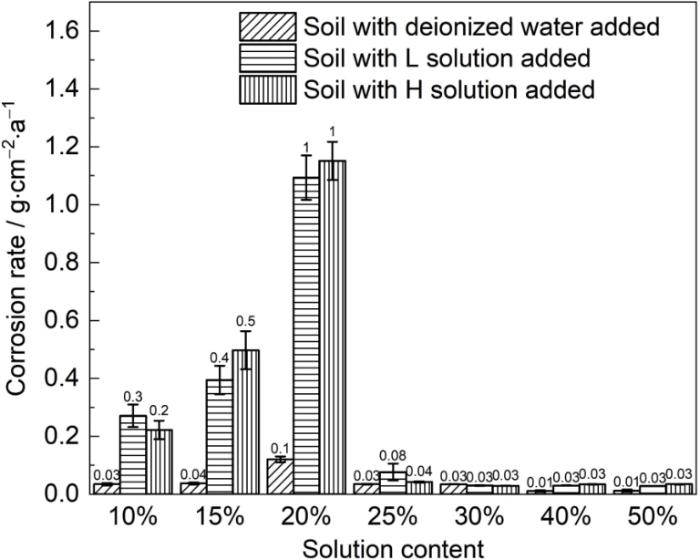

图2为土壤中含不同量去离子水、L溶液、H溶液时Zn试片埋置在土壤中20 d的腐蚀速率。从图可见，含去离子水、L溶液、H溶液的土壤中，Zn的腐蚀速率随各自溶液含量变化的规律一致，即土壤含去离子水、L溶液、H溶液量均在10%~20%时，Zn腐蚀速率随各自溶液含量的增加而增加，而在三者含量为20%~30%时，Zn腐蚀速率随各自溶液含量的增加而减小，3者含量均在30%~50%范围时，Zn腐蚀速率随各自溶液含量增加基本保持不变。土壤含去离子水量、L溶液含量、H溶液含量均在20%时Zn的腐蚀速率均达到最大值，其值分别为0.121、1.094和1.152 g·cm^-2·a^-1。土壤含去离子水、L溶液、H溶液量相同时，Zn在添加L溶液与H溶液的土壤中腐蚀速率均远大于Zn在添加去离子水的土壤中的腐蚀速率，L溶液与H溶液均加速了Zn的腐蚀过程。

图2

图2 土壤中含不同量去离子水、L溶液、H溶液时Zn试片埋置在土壤中20 d的腐蚀速率

Fig.2 Corrosion rate of Zn test pieces buried in soil containing different amounts of deionized water, L solution, and H solution for 20 d

2.2 腐蚀动力学曲线

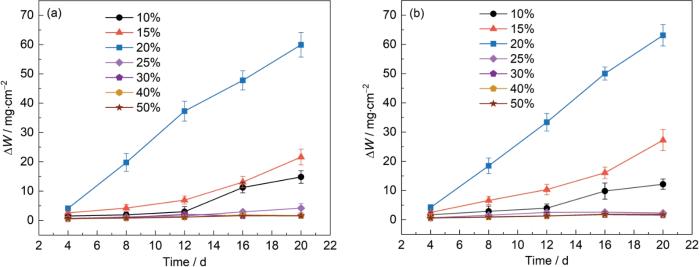

图3为土壤中含不同量L溶液、H溶液时Zn试片埋置在土壤中20 d的失重动力学曲线，从图3a可见，不同L溶液含量的土壤中，Zn的腐蚀失重随着时间的延长逐渐增加，L溶液含量为10%、15%和20%时，随着L溶液含量的增加，Zn的腐蚀失重逐渐增加，L溶液含量为20%时，Zn的腐蚀失重最大。L溶液含量超过20%后，随着L溶液含量的增加，Zn的腐蚀失重逐渐减小，L溶液含量为40%和50%时Zn的腐蚀失重最小，且两条曲线基本重合，这一结果与Zn的腐蚀速率结果一致。从图3b可见，不同H溶液含量的土壤中Zn的腐蚀失重随着时间的延长逐渐增加，增加趋势无明显规律。H溶液含量为10%、15%、20%时，随着H溶液含量的增加，Zn腐蚀失重逐渐增加，H溶液含量为20%时，Zn的腐蚀失重最大，H溶液含量超过20%时，Zn的腐蚀失重随着海水含量的增加逐渐减小，H溶液添加量为30%、40%和50%时Zn的腐蚀失重最小，且3条曲线基本重合。Zn在不同L溶液含量和不同H溶液含量的土壤中腐蚀失重动力学变化规律基本一致，表明两种土壤中Zn腐蚀机理相近。

图3

图3 土壤中含不同量L溶液、H溶液时Zn试片埋置在土壤中20 d的失重动力学曲线

Fig.3 Mass-loss kinetic curve of Zn test pieces buried in soil containing different amounts of L solution (a) and H solution (b) for 20 d

2.3 腐蚀产物物相分析

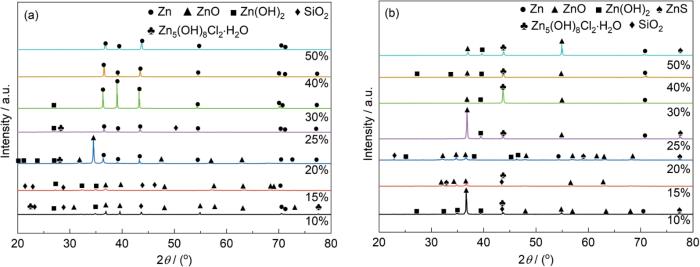

图4为土壤中含不同量L溶液、H溶液时Zn试片埋置在土壤中20 d的XRD图谱。从图4a可见，Zn在不同L溶液含量的土壤中的腐蚀层中主要组成为ZnO、Zn(OH)₂、Zn₅(OH)₈Cl₂·H₂O、SiO₂。从图4b可见，Zn在不同H溶液含量的土壤中的腐蚀层中主要产物为ZnO、Zn(OH)₂、Zn₅(OH)₈Cl₂·H₂O、ZnS、SiO₂。其中SiO₂来自土壤。

图4

图4 土壤中含不同量L溶液、H溶液时Zn试片埋置在土壤中20 d的腐蚀产物XRD图谱

Fig.4 XRD patterns of corrosion products from Zn test pieces buried in soil containing different amounts of L solution and H solution for 20 d: (a) soil environments with different contents of L solution, (b) soil environments with different contents of H solution

2.4 宏观形貌

图5为土壤中含不同量L溶液、H溶液时Zn试片埋置在土壤中20 d后表面宏观形貌图片，从5a~g可见，L溶液含量为10%、15%、20%时，Zn腐蚀较为严重，表面呈现出局部腐蚀的形貌特征。L溶液含量为25%、30%、40%、50%时，Zn腐蚀较轻，表面仅有较薄的腐蚀产物，呈现出全面腐蚀的形貌特征。L溶液含量在10%~20%范围内，随着L溶液含量的增加，Zn的腐蚀加剧，腐蚀产物逐渐变多，到了临界值20%后Zn的腐蚀减缓，腐蚀产物趋于稳定。从图5h~n可见，H溶液含量为10%、15%、20%时，Zn的腐蚀较严重，Zn表面腐蚀产物较多且分布不均匀，其中H溶液含量为10%时Zn表面表现局部腐蚀特征明显。H溶液含量为25%、30%、40%、50%时，Zn的腐蚀产物明显减少，腐蚀产物分布均匀，表现出全面的特征。H溶液含量在10%~20%范围内，随着H溶液含量的增加，Zn的腐蚀加剧，腐蚀产物变多，H溶液含量超过20%后，Zn的腐蚀产物减少，表面均匀地覆盖少量腐蚀产物，腐蚀过程逐渐趋于稳定，表面腐蚀产物不再明显变化。土壤中含不同量L溶液、H溶液时Zn的宏观腐蚀形貌规律相似，总体来看，土壤中随着L溶液和H溶液含量的增加，Zn的腐蚀趋于均匀化，由局部腐蚀转变为全面腐蚀。

图5

图5 土壤中含不同量L溶液、H溶液时Zn试片埋置在土壤中20 d后表面宏观形貌

Fig.5 Macroscopic surface morphologies of Zn test pieces buried in soil containing 10% (a, h), 15% (b, i), 20% (c, j), 25% (d, k), 30% (e, l), 40% (f, m) and 50% (g, n) of solution L (a-g) and solution H (h-n) for 20 d

2.5 表面微观形貌

图6为土壤中含不同量L溶液、H溶液时Zn试片埋置在土壤中20 d后表面微观形貌及对应的EDS能谱。从图6a~g可见，L溶液含量为10%时大量腐蚀产物覆盖在Zn表面，表面可见较大孔洞，推测该位置发生了局部腐蚀。L溶液含量为15%时，Zn表面腐蚀产物增加，表面可见较多岛状腐蚀产物，结合XRD结果可知，腐蚀产物主要为ZnO、Zn(OH)₂和少量Zn₅(OH)₈Cl₂·H₂O。L溶液含量为20%时，Zn表面可见明显腐蚀痕迹，表面腐蚀产物交错分布，腐蚀最为严重。L溶液含量为25%时，Zn表面较为平整，腐蚀产物与之前相比急剧减少，表面腐蚀产物层较薄且腐蚀产物分布均匀。L溶液含量30%时，Zn表面腐蚀产物最少，表面可见清晰的打磨划痕，L溶液含量为40%和50%时，Zn表面腐蚀产物较30%时增多，但是腐蚀产物并未完全覆盖Zn表面，依然可以看到Zn的打磨划痕，表明L溶液含量在40%和50%时腐蚀较轻微，腐蚀产物较少且分布更加均匀。从图6i~o可见，H溶液含量为10%时，Zn表面附着较多腐蚀产物，表面出现较多腐蚀坑，推测H溶液含量少，土壤中的溶解的电解质溶液分布不均匀,形成了氧浓差电池,导致Zn表面形成局部腐蚀区^[18]。H溶液含量为15%时，腐蚀产物增加，腐蚀产物分布不均匀，腐蚀产物为ZnO、Zn(OH)₂、Zn₅(OH)₈Cl₂·H₂O和ZnS，表面腐蚀产物可见明显孔洞，且孔洞比10%时大，表明H溶液含量增加促进了Zn表面局部腐蚀。H溶液含量为20%时，腐蚀最为严重，表面呈现出锯齿状腐蚀痕迹。H溶液含量为25%时，Zn腐蚀程度减缓，表面腐蚀产物减少，腐蚀产物均匀且平整。H溶液含量为30%时，Zn表面腐蚀产物减少，表面可见打磨划痕。H溶液含量为40%和50%时，Zn表面腐蚀产物增加，但可见打磨划痕，表明Zn腐蚀程度较轻，腐蚀产物分布更加均匀，这与Zn在添加L溶液的土壤中腐蚀形貌规律类似。从图6h和p可见，土壤中含不同量L溶液、H溶液时Zn试片埋置在土壤中20 d的表面区域中均含有O、Cl、Zn元素。

图6

图6 土壤中含不同量L溶液、H溶液时Zn试片埋置在土壤中20 d后的表面微观形貌

Fig.6 Microscopic surface morphologies and EDS energy spectrum of 1 (h), 2 (p) area of Zn test pieces buried in soil containing 10% (a, i), 15% (b, j), 20% (c, k), 25% (d, l), 30% (e, m), 40% (f, n) and 50% (h,o) of solution L (a-h) and solution H (i-p) for 20 d

2.6 截面微观形貌

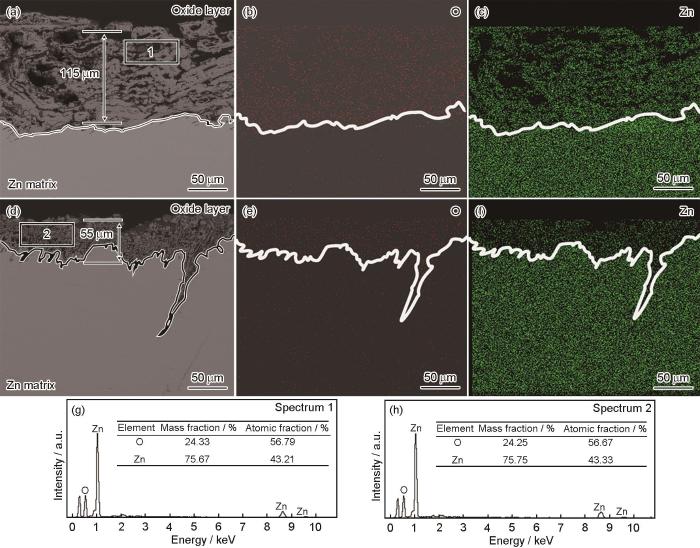

图7为土壤中L溶液和H溶液含量均为20%时Zn试片埋设在土壤中20 d后的截面形貌及EDS能谱图。从图7a~f可见，截面元素为Zn和O，Zn在添加L溶液的土壤中截面的腐蚀产物层平均厚度约为115 μm，Zn在添加H溶液的土壤中截面腐蚀层厚度约为55 μm，推测可能是添加H溶液的土壤中Zn的最外层腐蚀产物剥落导致腐蚀层减薄，腐蚀产物剥落后，剥落位置容易暴露Zn基体，基体电位较负，与腐蚀产物层的高电位形成电位差，腐蚀沿着剥落位置形成新的腐蚀坑^[19]。从图7g~h可知，Zn在两种土壤中元素所占比例非常接近，表明两种土壤中Zn表面生成的腐蚀产物较为一致，根据XRD结果可知，Zn的腐蚀产物主要为ZnO、Zn(OH)₂和Zn₅(OH)₈Cl₂·H₂O，添加H溶液土壤中Zn的腐蚀产物还检测出少量的ZnS。

图7

图7 土壤中L溶液和H溶液含量均为20%时Zn试片埋设在土壤中20 d的截面形貌及EDS能谱图

Fig.7 Cross-sectional morphologies (a, d) and distribution (b, c, e, f) and EDS energy spectrum (g, h) of a Zn test piece buried in soil for 20 d when the contents of both solution L (a-c, g) and solution H (d-f, h) in the soil are 20%

2.7 灰色关联度分析

本文采用灰色关联法比较分析Zn在添加L溶液土壤与添加H溶液的土壤中腐蚀动力学数据的关联度，以Zn在添加L溶液土壤中腐蚀失重动力学数据作为目标序列X₀(k) = {x₀(k)│(k = 1, 2,..., n)}，Zn在添加H溶液土壤中腐蚀动力学数据作比较序列X_i (k) = {x_i (k)│(k = 1, 2,..., n; i = 1, 2,..., m)}，目标序列X₀(k)与比较序列X_i (k)之间的灰色关联度γ可以描述为式(2)~ 式(6)^[20]。

γ_{0 i} = \frac{1}{n} \sum_{k = 1}^{n} ξ_{0 i} (k)

(2)

ξ_{0 i} = \frac{\underset{i}{m i n} \underset{k}{m i n} |X_{0}' (k) - X_{i}' (k)|}{Δ_{0 i} + ρ \underset{i}{m a x} \underset{k}{m a x} |X_{0}' (k) - X_{i}' (k)|} + \frac{ρ \underset{i}{m a x} \underset{k}{m a x} |X_{0}' (k) - X_{i}' (k)|}{Δ_{0 i} + ρ \underset{i}{m a x} \underset{k}{m a x} |X_{0}' (k) - X_{i}' (k)|}

(3)

X_{0}' (k) = \{\frac{X_{0} (k)}{X_{0} (1)}\} = \{X_{0}' (1), X_{0}' (, 2), . . ., X_{0}' (k)\}

(4)

X_{i}' (k) = \{\frac{X_{i} (k)}{X_{i} (1)}\} = \{X_{i}' (1), X_{i}' (, 2), . . ., X_{i}' (k)\}

(5)

Δ_{0 i} = |X_{0}^{'} (k) - X_{i}^{'} (k)|

(6)

式中，X′₀(k)和X′_i (k)为标准化序列；Δ₀_i 为绝对差数列； $\underset{i}{m i n} \underset{k}{m i n} |X_{0}^{'} (k) - X_{i}^{'} (k)|$ 和 $\underset{i}{m a x} \underset{k}{m a x} |X_{0}^{'} (k) - X_{i}^{'} (k)|$ 分别为两级最大差和最小差；ρ为分辨系数，0 < ρ < 1，一般取0.5；γ₀_i 称为灰色关联度。

Zn的腐蚀失重动力学数据灰色关联度计算结果见表1，从表1可知，Zn在不同L溶液含量的土壤与不同H溶液含量的土壤中腐蚀失重在腐蚀第4 d、第8 d、第12 d、第16 d和第20 d时的灰色关联度值γ分别为0.683、0.869、0.853、0.793、0.776。一般认为γ大于0.6的序列间具有较好的关联性，并且值越大说明序列间关联度越好。上述结果的灰色关联度值γ均大于0.6，表明Zn在不同L溶液含量的土壤与不同H溶液含量的土壤中腐蚀行为具有较好的腐蚀动力学关联性^[16]。

表1 Zn在不同L溶液、H溶液含量的土壤中失重动力学灰色关联度计算结果

Table 1 Calculation results of weight loss kinetics gray correlation degree of Zn in soils with different L solution contents and H solution contents

Corrosion time	Amount	X₀(k) / mg·cm^-2	X₁(k) / mg·cm^-2	X₀'(k)	X₁'(k)	Δ_0i	ξ₀₁	γ₀₁
4 d	10%	1.488	1.698	1.000	1.000	0.000	1.000	0.683
	15%	2.575	2.486	1.730	1.46	0.266	0.346
	20%	4.0914	4.190	2.750	2.468	0.281	0.333
	25%	0.690	0.689	0.464	0.406	0.0581	0.708
	30%	0.505	0.596	0.339	0.351	0.0120	0.922
	40%	0.581	0.617	0.390	0.363	0.0270	0.839
	50%	0.652	0.605	0.438	0.356	0.0821	0.632
8 d	10%	1.907	2.905	1.000	1.000	0.000	1.000	0.869
	15%	4.224	6.611	2.215	2.276	0.0609	0.971
	20%	19.764	18.460	10.363	6.355	4.009	0.333
	25%	1.207	1.562	0.633	0.538	0.0951	0.955
	30%	0.975	0.996	0.511	0.343	0.168	0.923
	40%	0.762	0.888	0.400	0.306	0.0940	0.955
	50%	0.811	0.919	0.426	0.316	0.109	0.948
12 d	10%	2.964	3.960	1.000	1.000	0.000	1.000	0.853
	15%	6.939	10.331	2.341	2.609	0.267	0.886
	20%	37.288	33.367	12.582	8.425	4.157	0.333
	25%	1.514	2.505	0.511	0.633	0.122	0.945
	30%	2.054	1.305	0.693	0.330	0.364	0.851
	40%	1.083	1.263	0.366	0.319	0.0467	0.978
	50%	1.126	1.293	0.380	0.327	0.0533	0.975
16 d	10%	11.238	9.833	1.000	1.000	0.000	1.000	0.793
	15%	13.067	16.066	1.163	1.634	0.471	0.469
	20%	47.800	50.019	4.254	5.087	0.833	0.333
	25%	2.918	2.617	0.260	0.266	0.00649	0.985
	30%	1.532	1.740	0.136	0.177	0.041	0.911
	40%	1.884	1.848	0.168	0.188	0.020	0.954
	50%	1.640	1.899	0.146	0.193	0.0471	0.898
20 d	10%	14.822	12.170	1.000	1.000	0.000	1.000	0.776
	15%	21.630	27.243	1.459	2.239	0.779	0.423
	20%	59.931	63.096	4.044	5.185	1.141	0.333
	25%	4.202	2.324	0.284	0.191	0.0925	0.861
	30%	1.649	1.585	0.111	0.130	0.0190	0.968
	40%	1.639	1.862	0.111	0.153	0.0424	0.931
	50%	1.541	1.891	0.104	0.155	0.0514	0.917

新窗口打开| 下载CSV

2.8 相关性分析

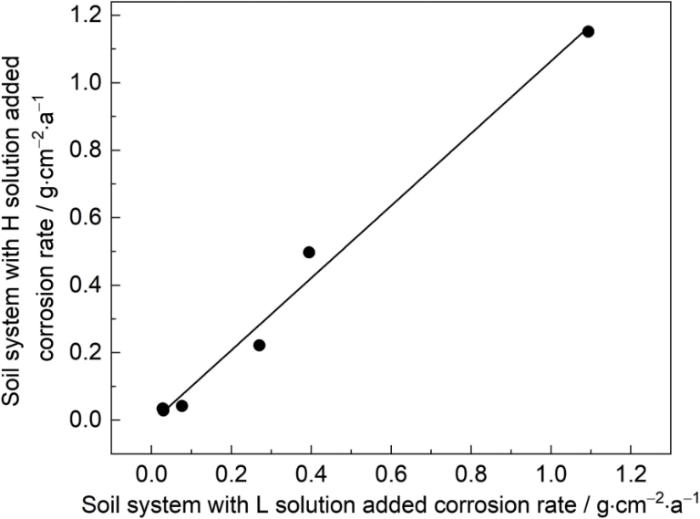

图8为土壤中含不同量L溶液、H溶液时Zn试片埋置在土壤中20 d的腐蚀速率相关性比较图。从图可见，Zn在不同L溶液含量的土壤与不同H溶液含量的土壤中失重法腐蚀速率具有明显的线性关系，通过线性方程y = ax + b对两种土壤中获得的Zn腐蚀速率拟合，其中，a和b为常数，通过拟合方程可获得a和b的具体数值，Zn不同L溶液含量的土壤中的腐蚀速率作自变量(x)，Zn在不同H溶液含量的土壤中腐蚀速率作因变量(y)拟合方程为见式(7)。拟合方程斜率为1.071，R²为0.989，斜率和R²均接近1，表明Zn在不同L溶液含量的土壤与不同H溶液含量的土壤中腐蚀速率具有较强相关性^[17]，即可以配制添加L溶液的土壤环境进行室内埋片实验或电化学测试的方法预测实际沿海地区接地金属土壤腐蚀行为。

v_{(N)} = 1.071 \times v_{(M)} + 0.00713, 单位 (g \cdot c m^{- 2} \cdot a^{- 1})

(7)

图8

图8 Zn在不同L溶液含量与不同H溶液含量的土壤中腐蚀20 d的腐蚀速率相关性比较图

Fig.8 Comparison chart of the corrosion rate correlation of Zn after 20 d of corrosion in soils with different contents of L solution and different contents of H solution

2.9 分析与讨论

大多数金属在土壤中的腐蚀均为氧的去极化型电化学腐蚀^[21]。图2中土壤含水量为低于20%时，土壤含水量增加可以降低其电阻率，金属的腐蚀倾向增加，同时，土壤含水量增加，可以溶解更多的无机盐形成电解质，而且土壤透气性好，氧含量充足，溶解在土壤电解质中的溶解氧数量增加，促进阴极过程，Zn的腐蚀速率随含水量增加而增加；含水量为20%时，土壤含水量接近饱和，Zn腐蚀速率达到最大值，含水量超过20%后，大量的水填满土壤空隙，土壤中有限的氧溶解和扩散过程阻力增加，Zn金属腐蚀速率随含水量增加而逐渐减小^[1]。

图2结果表明土壤中添加L溶液和H溶液后Zn的腐蚀速率均远高于只添加去离子水时Zn的腐蚀速率，表明L溶液中的Cl^-和H溶液中的阴离子促进了Zn阳极的溶解过程。盐碱土中L溶液含量和H溶液含量为15%、20%、25%时，添加H溶液的土壤中Zn的腐蚀速率均高于添加L土壤中Zn的腐蚀速率，推测原因可能是H溶液中存在微生物硫酸盐还原菌(SRB)，H溶液含量为15%、20%、25%时SRB恰好具有较高的活性，将海水中的SO $_{4}^{2 -}$ 还原为S^2-，并与阳极溶解的Zn²⁺结合形成ZnS，从而加速Zn的腐蚀^[17]。

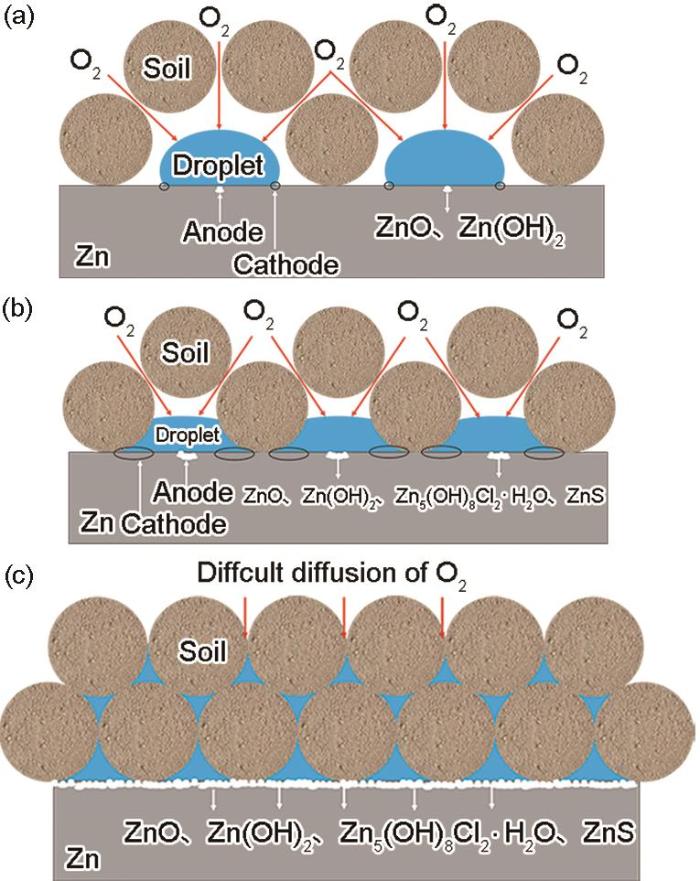

盐碱土中随着L溶液含量与H溶液含量的增加，Zn的腐蚀形态由局部腐蚀转变为全面腐蚀，其腐蚀机理见图9。从图9a可见，土壤含水量较低(10%和15%)时，盐碱土呈细小的颗粒状，土壤颗粒之间存在孔隙，孔隙中的水分未形成连续液膜，以小液滴的形式存在，小液滴相互之间独立存在，盐碱土中的氧更容易在液滴边缘传输，液滴内部氧含量少，液滴边缘氧含量高，形成氧浓差电池，腐蚀过程方程式见式(8)~(10)，其中Zn表面液滴中间位置作阳极发生Zn的溶解反应，液滴边缘作阴极发生氧的去极化反应，Zn表面形成较多局部腐蚀区，腐蚀产物以Zn(OH)₂和ZnO为主。从图9b可见，随着L溶液含量与H溶液含量的增加，土壤含水量也逐渐增加，液滴尺寸逐渐增大，Zn的腐蚀逐渐均匀化，到达临界含水量(20%)时，盐碱土孔隙的氧逐渐由水分代替，Zn的表面逐渐形成了连续液膜。从图9c可见，土壤中溶液含量(25%~50%)超过临界含量(20%)时，盐碱土孔隙已填满水分，Zn表面形成了连续液膜，电极表面的阴阳极彼此相连，腐蚀由局部腐蚀转变为全面腐蚀，腐蚀过程方程式见式(11)~ 式(13)，其中一部分Zn的腐蚀产物Zn(OH)₂在Cl^-作用下转变为Zn₅(OH)₈Cl₂·H₂O，添加H溶液的土壤中Zn与微生物作用产生的S^2-结合形成ZnS^[18,22]。

图9

图9 Zn在不同L溶液含量与不同H溶液含量的土壤中腐蚀机理模型

Fig.9 Corrosion mechanism models of Zn in soils with different contents of L solution and different contents of H: (a) content of the solution is relatively low, (b) critical solution content, (c) saturated solution content

Zn在添加L溶液的土壤与添加H溶液的土壤中腐蚀产物层较为疏松，腐蚀产物对基体保护差，这也是图3中Zn的失重动力学曲线随时间增加收敛趋势不明显的主要原因。L和H溶液中的Cl^-半径较小，易穿过金属钝化膜形成局部腐蚀，图7d中Zn的腐蚀有纵深发展趋势可能与Cl^-诱发点蚀有关^[23]。

阳极：

Z n - 2 e^{-} \to Z n^{2 +}

(8)

阴极：

O_{2} + 2 H_{2} O + 4 e^{-} \to 4 O H^{-}

(9)

Z n^{2 +} + 2 O H^{-} \to Z n {(O H)}_{2}

(10)

\begin{array}{l} Z n {(O H)}_{2} + 4 Z n^{2 +} + 6 O H^{-} + 2 C l^{-} + H_{2} O \to \\ Z n_{5} {(O H)}_{8} C l_{2} \cdot H_{2} O \end{array}

(11)

S O_{4}^{2 -} + 4 H_{2} O + 8 e^{-} \to S^{2 -} + 8 O H^{-}

(12)

Z n^{2 +} + S^{2 -} \to Z n S

(13)

3 结论

(1) 盐碱土含水量在10%~20%范围内，Zn腐蚀速率随土壤含水量增加而增加，含水量20%时Zn腐蚀速率达到最大值0.121 g·cm^-2·a^-1，含水量超过20%时，Zn腐蚀速率随含水量增加而减小。土壤中添加3.5%NaCl溶液与添加天然海水对Zn腐蚀速率的影响与含去离子水量对Zn腐蚀的影响规律一致，土壤中3.5%NaCl溶液与天然海水含量均为20%时Zn的腐蚀速率达到最大值分别为1.094和1.152 g·cm^-2·a^-1。

(2) Zn在添加3.5%NaCl溶液和添加天然海水的土壤中腐蚀产物疏松，保护性差，其腐蚀产物主要为ZnO、Zn(OH)₂和Zn₅(OH)₈Cl₂·H₂O，土壤添加天然海水时Zn的腐蚀产物还有少量ZnS。Zn在上述两种土壤中随着各自溶液含量的增加，腐蚀由局部腐蚀转变为全面腐蚀。

(3) Zn在两种土壤中腐蚀速率灰色关联度γ值在0.683~0.869范围之间，相关性系数R² = 0.989。Zn在添加3.5%NaCl溶液与添加天然海水的土壤中的腐蚀数据之间具有较强相关性和较高灰色关联度，实验室采用3.5%NaCl溶液模拟海水加入土壤中可预测沿海地区金属土壤腐蚀行为。

参考文献

原文顺序

文献年度倒序

文中引用次数倒序

被引期刊影响因子

[1]

, Cao

, Chen

S M

Influence of soil water content on corrosion behavior of Q235 steel

[J]. Corros. Prot., 2014, 35: 922

马珂, 曹备, 陈杉檬.

含水量对Q235钢土壤腐蚀行为的影响

[J]. 腐蚀与防护, 2014, 35: 922

[2]

Zhan

W W

, Ju

C Y

, Xi

M M

, et al.

Simulation study on the whole process of leakage and diffusion of buried gas pipeline under soil-atmosphere coupling

[J]. Welded Pipe Tube, 2025, 48(2): 15

詹文文, 巨成永, 席敏敏等.

土壤-大气耦合下埋地输气管道泄漏扩散全过程模拟研究

[J]. 焊管, 2025, 48(2): 15

[3]

Research on corrosion behavior of power grid metal materials in typical soil environment of Inner Mongolia

[D]. Hangzhou: Zhejiang University, 2023

李军

电网金属材料在内蒙古典型土壤环境中的腐蚀行为研究

[D]. 杭州: 浙江大学, 2023

[4]

Liu

Y W

, Wang

Z X

, Lyu

W Y

, et al.

Effects of Cl^- concentration on corrosion behavior of hot-dip galvanized steel in simulated acid rain atmospheric environment

[J]. Equip. Environ. Eng., 2015, 12(4): 22

刘雨薇, 王振尧, 吕旺燕等.

模拟酸雨大气环境中Cl^-浓度对镀锌钢腐蚀行为的影响

[J]. 装备环境工程, 2015, 12(4): 22

[5]

Zhao

X F

, Zhang

C Y

, Cai

S H

, et al.

research on corrosion behavior of 20 steel under high moisture content and high Cl^- soil environment in coalbed methane field production platform

[J]. Welded Pipe Tube, 2025, 48(1): 16

赵学芬, 张琛逸, 蔡少辉等.

煤层气田采气平台20钢在高含水率高Cl^-土壤环境下的腐蚀行为研究

[J]. 焊管, 2025, 48(1): 16

[6]

Liu

C J

, Mao

F X

, Wang

J J

, et al.

Combined effect of chloride and sulfate ions on the corrosion behavior of Q355B steel in simulated concrete pore solution

[J]. Mater. Today Commun., 2024, 40: 109703

[7]

Liu

, Pei

, Tian

, et al.

Current situation and prospect of the research on earth electrode anticorrosion measure

[J]. New Chem. Mater., 2017, 45(6): 256

刘欣, 裴锋, 田旭等.

接地体防腐措施研究现状及展望

[J]. 化工新型材料, 2017, 45(6): 256

[8]

, Wang

Z J

, You

, et al.

Influence of soil variability on the corrosion of buried hot-dip galvanized steel

[J]. Int. J. Electrochem. Sci., 2025, 20: 100889

DOI URL

[9]

Nakhaie

, Kosari

, Mol

J M C

, et al.

Corrosion resistance of hot-dip galvanized steel in simulated soil solution: a factorial design and pit chemistry study

[J]. Corros. Sci., 2020, 164: 108310

DOI URL

[10]

Liu

, Pei

, Tian

, et al.

Correlation and evaluation method of indoor and outdoor soil corrosion experiments of grounding materials

[J]. Corros. Prot., 2021, 42(3): 15

刘欣, 裴锋, 田旭等.

接地材料室内外土壤腐蚀试验的相关性与评价方法

[J]. 腐蚀与防护, 2021, 42(3): 15

[11]

Zheng

, Yao

S H

, He

Application of sacrificial anode cathodic protection supplemented with zinc-clad steel grounding electrode

[J]. Gas Heat, 2024, 44(4): 1

郑聪, 姚世航, 何强.

牺牲阳极阴极保护辅以锌包钢接地体法的应用

[J]. 煤气与热力, 2024, 44(4): 1

[12]

Xie

H M

, Li

G M

, Hu

L Y

, et al.

Influence of load and electrode potential on the tribocorrosion behavior of Ti-6Al-3Nb-2Zr-1Mo alloy in seawater

[J]. Mater. Rep., 2025, 39: 24010227

谢浩民, 李光明, 胡凌越等.

载荷和电位对Ti-6Al-3Nb-2Zr-1Mo合金在海水中腐蚀磨损行为的影响

[J]. 材料导报, 2025, 39: 24010227

[13]

Yan

K H

, Lin

D Y

, Xia

X J

, et al.

Microstructure and corrosion resistance of arc sprayed Zn-Al based coatings

[J]. Corros. Prot., 2025, 46(2): 50

严康骅, 林德源, 夏晓健等.

电弧喷涂锌铝基涂层的组织与耐蚀性

[J]. 腐蚀与防护, 2025, 46(2): 50

[14]

W J

, Li

M M

, Sheng

, et al.

Failure analysis of ZG00Cr25Ni7-Mo2N Seawater pipeline crack

[J]. Foundry, 2025, 74(1): 108

禹文娟, 李毛毛, 盛楠等.

ZG00Cr25Ni7Mo2N海水管路裂纹失效分析

[J]. 铸造, 2025, 74(1): 108

[15]

Tang

R M

Study on corrosion process and inhibition behavior of Q235 steel in reinforced concrete system

[D]. Nanchang: Nanchang Hangkong University, 2021

唐荣茂

钢筋混凝土体系中Q235钢的腐蚀过程及缓蚀行为研究

[D]. 南昌: 南昌航空大学, 2021

[16]

Wang

S X

, Du

, Liu

D X

, et al.

Corrosion kinetics and the relevance analysis for X80 steel in a simulated acidic soil solution and outdoor red soil

[J]. J. Chin. Soc. Corros. Prot., 2019, 39: 18

王帅星, 杜楠, 刘道新等.

X80钢在酸性红壤模拟液及室外红壤中的腐蚀动力学规律及相关性分析

[J]. 中国腐蚀与防护学报, 2019, 39: 18

DOI [本文引用: 2]

通过腐蚀失重、SEM和XRD等方法获得了X80钢在酸性红壤模拟液中的腐蚀演变特征；同时，利用精密电阻法原位、连续监测了X80钢在南昌红壤中的长期腐蚀动力学规律；基于室内模拟液腐蚀和室外红壤暴露实验结果，评价了二者之间的相关性，建立了腐蚀寿命预测模型。结果表明，酸性红壤模拟液及南昌红壤中，X80钢的腐蚀失重量与腐蚀时间之间均符合幂函数变化规律 (△W=Atn)。通过定性比较和灰关联法分析表明，室内模拟液腐蚀实验与室外红壤暴露实验在腐蚀动力学、腐蚀形貌及腐蚀产物组成上均具有良好的一致性；二者的腐蚀动力学关联度为0.6233。基于室内腐蚀实验建立的GM(1，1) 灰色模型可以对室外红壤暴露实验结果进行一定程度的预测，相对误差小于20%。

[17]

Zhu

Y C

, Liu

G M

, Liu

, et al.

Investigation on interrelation of field corrosion test and accelerated corrosion test of grounding materials in red soil environment

[J]. J. Chin. Soc. Corros. Prot., 2019, 39: 550

[本文引用: 3]

朱亦晨, 刘光明, 刘欣等.

红壤地区接地材料现场埋样与加速腐蚀实验的相关性研究

[J]. 中国腐蚀与防护学报, 2019, 39: 550

DOI [本文引用: 3]

通过现场埋设实验和室内加速腐蚀实验，结合失重测试以及腐蚀形貌和腐蚀产物分析，研究了8种典型接地材料在红壤环境中的腐蚀行为，计算了加速腐蚀实验的加速比及相关性系数。结果表明，不同接地材料在相同加速腐蚀环境下有不同的腐蚀加速比，其腐蚀机理与现场埋设试样基本一致，其中Q235钢以及铜质接地材料腐蚀产物与现场埋样结果出现差异的原因主要与土壤中的微生物活性和CO2溶解度有关。相关性分析表明，加速腐蚀与现场埋设实验的Pearson相关系数P为0.9663，可以近似的通过加速腐蚀实验结果对红壤地区接地材料的使用寿命进行评估。

[18]

Men

L G

, Huo

G L

, Qin

L L

, et al.

Corrosion behavior of X80 Pipeline steel in red soil with different water content

[J]. Corros. Prot., 2023, 44(5): 1

门立国, 霍冠良, 秦龙龙等.

不同含水量红壤中X80管道钢的腐蚀行为

[J]. 腐蚀与防护, 2023, 44(5): 1

[19]

Zhao

, Zhang

, Mao

R R

, et al.

Stress corrosion and its mechanism of hot-dip galvanized coating on Q235 steel structure

[J]. J. Chin. Soc. Corros. Prot., 2024, 44: 1305

赵骞, 张洁, 毛锐锐等.

Q235钢结构件表面热镀锌层的应力腐蚀及其机理

[J]. 中国腐蚀与防护学报, 2024, 44: 1305

[20]

Liu

S M

, Zhang

G Y

An improved grey model for corrosion prediction of tank bottom

[J]. Prot. Met., 2007, 43: 407

DOI URL [本文引用: 1]

[21]

Liu

G M

. Corrosion of Metals [M]. Beijing: Chemical Industry Press Co., Ltd, 2024: 167

刘光明

. 金属腐蚀学 [M]. 北京: 化学工业出版社, 2024: 167

[22]

Wang

S X

, Du

, Liu

D X

, et al.

Influence of soil water content adjusted by simulated acid rain on corrosion behavior of X80 steel in red soil

[J]. J. Chin. Soc. Corros. Prot., 2018, 38: 147

王帅星, 杜楠, 刘道新等.

模拟酸雨作用下红壤含水量对X80钢腐蚀行为的影响

[J]. 中国腐蚀与防护学报, 2018, 38: 147

DOI [本文引用: 1]

利用动电位极化、EIS、三维视频显微镜及XRD等研究了模拟硫酸型酸雨作用下红壤含水量对X80钢腐蚀电化学行为、腐蚀形貌及腐蚀产物组成的影响;同时,依据南昌的气候数据和红壤含水量变化规律,分析了X80钢在酸性红壤中的凝露腐蚀行为。结果表明,X80钢在酸雨红壤介质中的腐蚀速率 (Rct-1)、腐蚀类型及腐蚀机制均与红壤含水量密切相关。含水量为15% (质量分数) 体系中,X80钢发生局部腐蚀,整个腐蚀过程均受电化学反应控制,Rct-1较小。随着红壤介质含水量的提高,X80钢腐蚀速率增加,且逐渐转化为全面性腐蚀。含水量为25%条件下,电极表面存在疏松腐蚀产物层及土壤颗粒附着。酸雨饱和红壤中,X80钢经受严重的溃疡状腐蚀,腐蚀机制随时间改变;初期,X80钢腐蚀受电荷转移过程控制;15 d后,逐渐转变为活化与扩散联合控制。除酸度外,凝露也是造成红壤强腐蚀性的重要因素;X80钢在南昌红壤中埋设时,表面存在液膜的时间占总埋设时间的比例高达98.6%,腐蚀现象几乎会在管线服役的任何时间均可能发生。

[23]

Liu

, Zhou

K H

, Fang

Y H

, et al.

Effect of environmental factors on corrosion behavior of Zn in saturated Zn(OH)₂ Solution I-Cl^- concentration and pH values

[J]. J. Chin. Soc. Corros. Prot., 2016, 36: 522

刘栓, 周开河, 方云辉等.

环境因素对纯Zn在饱和Zn(OH)₂溶液中腐蚀行为的影响I-Cl^-浓度和pH值

[J]. 中国腐蚀与防护学报, 2016, 36: 522
