1
... 全球气候变暖背景下众多国家将实现碳中和作为低碳目标，而核电是未来能源清洁化的主要发展方向之一，在世界经济与能源可持续发展中处于战略性地位.根据国际原子能机构发布的数据[1 ] ，全球超过2/3的现役反应堆寿命已满30年.因此，科学延长核电站服役寿命，同时加速推进新—代反应堆建设，才能有效防止全球装机量在2030年前后急剧下降，持续提高低碳电力的可用性，助力实现全球碳中和目标. ...
1
2022
... 我国作为世界第二大经济体，工业制造业发展快速，对能源电力的需求也急速增长.上世纪80年代我国启动核电厂建设，自1991年首台核电机组并网以来，核能发电量累计已达3.3 × 1012 kW·h时，相当于减少CO2 排放量2.4× 109 t.根据中国核能协会报告[2 ] ，我国核能发电量逐年增长，截止2022年8月，我国共有53个在运核电机组，总装机容量达55.3 GWe，是2012年的4.4倍；在建核电机组23台，计划总装机容量可达24.19 GWe，居世界首位.相比之下，占比全国发电量近71%的火电仍然是我国电力结构中的基荷电源，而核能作为低碳高效的优质能源，在当前我国电力结构中占比仅达5%.根据我国“十四五”发展规划，我国能源结构将加速向低碳清洁化转型，期末核电装机容量将达到70 GWe. ...
1
2022
... 我国作为世界第二大经济体，工业制造业发展快速，对能源电力的需求也急速增长.上世纪80年代我国启动核电厂建设，自1991年首台核电机组并网以来，核能发电量累计已达3.3 × 1012 kW·h时，相当于减少CO2 排放量2.4× 109 t.根据中国核能协会报告[2 ] ，我国核能发电量逐年增长，截止2022年8月，我国共有53个在运核电机组，总装机容量达55.3 GWe，是2012年的4.4倍；在建核电机组23台，计划总装机容量可达24.19 GWe，居世界首位.相比之下，占比全国发电量近71%的火电仍然是我国电力结构中的基荷电源，而核能作为低碳高效的优质能源，在当前我国电力结构中占比仅达5%.根据我国“十四五”发展规划，我国能源结构将加速向低碳清洁化转型，期末核电装机容量将达到70 GWe. ...
Quantitative assessment of submodes of stress corrosion cracking on the secondary side of steam generator tubing in pressurized water reactors: part 1
8
2003

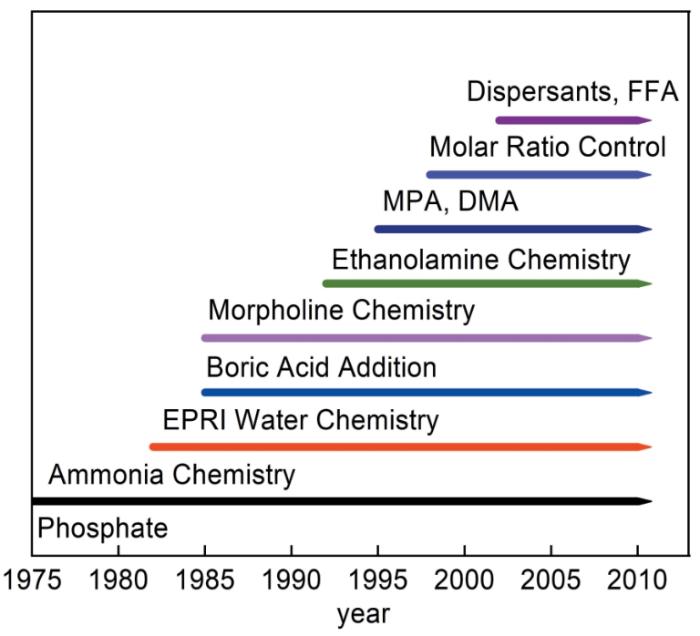

... 压水堆(PWR)核电厂运行过程中，通常通过控制二回路水化学来降低二回路系统中材料的腐蚀速率、减少腐蚀产物沉积与迁移、降低材料的应力腐蚀(SCC)敏感性等，从而提高蒸汽发生器(SG)等二回路系统装备与核心部件的安全性[3 ] .SG的性能和工况会影响电厂的整体性能，因此需要充分控制水化学参数、杂质、溶解氧和腐蚀产物等条件.通常管路腐蚀产物、残留氧气等杂质会通过给水系统进入SG，在SG内部的管板顶部(TTS)、预热器挡板、传热管表面、法兰及管板支撑处(TSP)等位置沉积，导致传热管的传热能力降低及管道应力腐蚀、热工水利系统的不稳定，还会增加设备的维护、清洁和检查工作[3 ,4 ] . ...
... [3 ,4 ]. ...
... 二回路水化学控制中，对于系统的还原性环境即极低溶解氧的要求很高，除此之外，pH值、杂质离子浓度、冷却系统不同部件温度差异等都是潜在影响碱化剂与二回路结构部件相容性的因素.图3 所示为管板支撑处缝隙的传热过程及缝隙中杂质浓缩积聚示意图[3 ] .在二次侧闭塞区、过热缝隙处、腐蚀产物沉积层内等位置往往存在杂质离子(如Pb2+ 、Cl- 、OH- 、SO4 2 - [56 ] ，造成局部环境苛刻[57 ] ，引起缝隙腐蚀等[58 ] ，部分污泥或沉积物还可能导致水流方向改变，进而导致流致振动、微动腐蚀现象[59 ] ，最终导致结构部件失效. ...
... [
3 ]

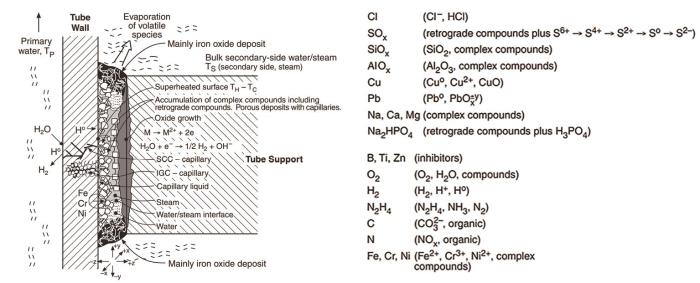

Schematic diagram of impurities in the gap of steam generator tube sheet support<sup>[<xref ref-type="bibr" rid="R3">3</xref>]</sup> Fig.3 ![]()
另外，朱志平等[60 ] 采用动电位极化曲线法研究了ETA和AVT水化学工况下不同pH、温度、Cl- 和SO4 2 - - 、SO4 2 - [61 ] 通过分子动力学模拟研究了SG传热管腐蚀与温度和Fe2+ 浓度的关系.张平柱等[62 ] 通过高温高压水浸泡法研究了镍基合金Inconel 690在pH = 9.8的氨水和ETA溶液中的均匀腐蚀行为，表明ETA溶液中的氧化膜含Cr量更高，相比NH3 水溶液中的氧化膜具有更强的耐蚀性. ...
... [
3 ]
Fig.3 ![]()
另外，朱志平等[60 ] 采用动电位极化曲线法研究了ETA和AVT水化学工况下不同pH、温度、Cl- 和SO4 2 - - 、SO4 2 - [61 ] 通过分子动力学模拟研究了SG传热管腐蚀与温度和Fe2+ 浓度的关系.张平柱等[62 ] 通过高温高压水浸泡法研究了镍基合金Inconel 690在pH = 9.8的氨水和ETA溶液中的均匀腐蚀行为，表明ETA溶液中的氧化膜含Cr量更高，相比NH3 水溶液中的氧化膜具有更强的耐蚀性. ...
... 由于H+ 的参与，一定范围内pH的升高会消耗更多的质子.同时，高pH溶液还会促进金属表面氧化膜层的形成，从而降低电子的传导和流体中杂质的进入，减缓了碳钢材料的腐蚀，因此pH是影响氧化膜形成和溶解过程的主要因素之一[69 ] .从动力学角度来说，pH变化可以影响氧化膜的溶解度.图4 所示为300℃时二回路材料表面氧化膜中Fe3 O4 、Cr2 O3 和NiO等组分溶解度随溶液pH值变化的关系曲线.可见，pH (300℃)接近弱酸性时，氧化物的溶解度较低[3 ] .对于镍基合金来说，SCC引发区域通常发生在pH (300℃) < 5或pH(300℃) > 10的区间[70 ] .从热力学角度来说，我们绘制了260℃时Fe-H2 O、Cr-H2 O、Ni-H2 O体系的电位E -pH图，如图5 所示.图中显示H+ /H2 线与NiO/Ni平衡的位置大致相同，3种体系中材料的热力学稳定态分别为Fe3 O4 、Cr2 O3 、Ni，所以需要尽量控制pH范围以确保材料处于热力学稳定态.因此，二回路用碱化剂维持pH的基本原理是在特定的水化学环境中将表面金属氧化物的溶解度降至最低. ...
... [
3 ]
Variations of the solubilities of iron, nickel and chromium oxides with pH value at 300<sup>o</sup>C<sup>[<xref ref-type="bibr" rid="R3">3</xref>]</sup> Fig.4 ![]()

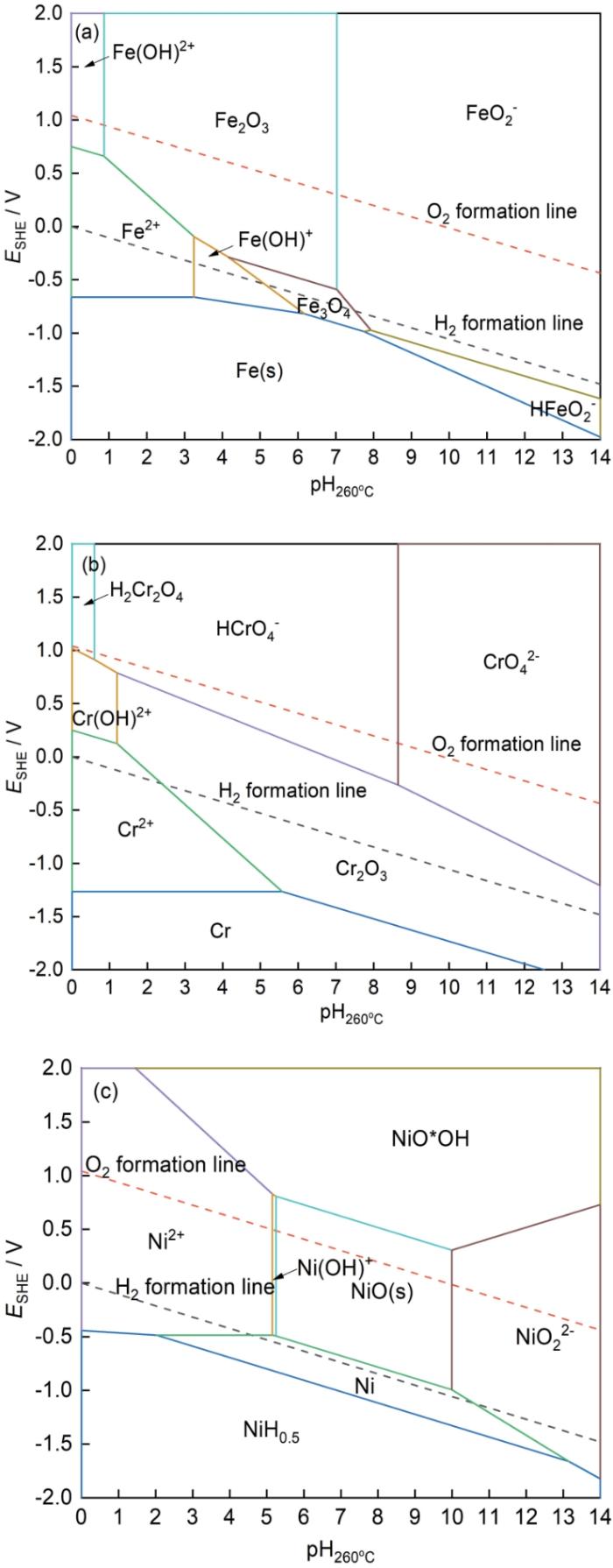

图5 260℃时Fe-H<sub>2</sub>O、Cr-H<sub>2</sub>O、Ni-H<sub>2</sub>O体系的电位与pH关系示意图 Potential-pH diagrams for Fe-H<sub>2</sub>O (a), Cr-H<sub>2</sub>O (b), Ni-H<sub>2</sub>O (c) systems at 260<sup>o</sup>C Fig.5 ![]()
另外，Bosch等[54 ] 研究表明316L不锈钢及镍基合金材料曝露于ETA溶液中后，胺分子以沉积形式吸附在材料表面，并指出有机胺分子可提供氮基配体与腐蚀产物释放的金属离子化学结合形成络合物而对基底材料起到保护作用.另外，Rhee等[67 ] 实验表明碳钢在ETA溶液中的腐蚀速率低于氨水中的腐蚀速率，认为在ETA中更低的腐蚀速率与ETA溶液中较低的扩散系数和电导率有关.Ren等[71 ] 和Jia等[61 ] 利用分子动力学方法模拟了SG管结垢层颗粒的生长、聚集和沉积机制.Lee等[72 ] 研究了690TT合金在有机胺溶液中的磁铁矿沉积过程原理，如图 6 所示.初始阶段磁铁矿Fe3 O4 颗粒与金属基体之间Zeta电势差是该阶段的静电驱动力.随着沉积过程进行，金属表面已沉积的磁铁矿和流体中磁铁矿颗粒之间的静电力是后续驱动沉积物生长的机制.由于不同碱化剂溶液中颗粒聚集程度的差异，磁铁矿颗粒之间的静电排斥力也有差异性. ...
... [
3 ]
Fig.4 ![]()
图5 260℃时Fe-H<sub>2</sub>O、Cr-H<sub>2</sub>O、Ni-H<sub>2</sub>O体系的电位与pH关系示意图 Potential-pH diagrams for Fe-H<sub>2</sub>O (a), Cr-H<sub>2</sub>O (b), Ni-H<sub>2</sub>O (c) systems at 260<sup>o</sup>C Fig.5 ![]()
另外，Bosch等[54 ] 研究表明316L不锈钢及镍基合金材料曝露于ETA溶液中后，胺分子以沉积形式吸附在材料表面，并指出有机胺分子可提供氮基配体与腐蚀产物释放的金属离子化学结合形成络合物而对基底材料起到保护作用.另外，Rhee等[67 ] 实验表明碳钢在ETA溶液中的腐蚀速率低于氨水中的腐蚀速率，认为在ETA中更低的腐蚀速率与ETA溶液中较低的扩散系数和电导率有关.Ren等[71 ] 和Jia等[61 ] 利用分子动力学方法模拟了SG管结垢层颗粒的生长、聚集和沉积机制.Lee等[72 ] 研究了690TT合金在有机胺溶液中的磁铁矿沉积过程原理，如图 6 所示.初始阶段磁铁矿Fe3 O4 颗粒与金属基体之间Zeta电势差是该阶段的静电驱动力.随着沉积过程进行，金属表面已沉积的磁铁矿和流体中磁铁矿颗粒之间的静电力是后续驱动沉积物生长的机制.由于不同碱化剂溶液中颗粒聚集程度的差异，磁铁矿颗粒之间的静电排斥力也有差异性. ...
Bases for predicting the earliest penetrations due to SCC for Alloy 600 on the secondary side of PWR steam generators
1
2001
... 压水堆(PWR)核电厂运行过程中，通常通过控制二回路水化学来降低二回路系统中材料的腐蚀速率、减少腐蚀产物沉积与迁移、降低材料的应力腐蚀(SCC)敏感性等，从而提高蒸汽发生器(SG)等二回路系统装备与核心部件的安全性[3 ] .SG的性能和工况会影响电厂的整体性能，因此需要充分控制水化学参数、杂质、溶解氧和腐蚀产物等条件.通常管路腐蚀产物、残留氧气等杂质会通过给水系统进入SG，在SG内部的管板顶部(TTS)、预热器挡板、传热管表面、法兰及管板支撑处(TSP)等位置沉积，导致传热管的传热能力降低及管道应力腐蚀、热工水利系统的不稳定，还会增加设备的维护、清洁和检查工作[3 ,4 ] . ...
1
2009
... 二回路水化学控制主要是添加碱化剂作为pH控制剂，以保证二回路水的pH(25℃)在9.2~10.0之间，另外还会添加分散剂和成膜胺等作为辅助添加剂[5 ] .二回路水化学控制的关键是减少杂质的沉积与迁移，避免发生浓缩、堆积现象，同时需要优化现有的水化学控制方法，最大限度地降低整个二回路系统的腐蚀.因此，二回路水化学腐蚀控制用碱化剂的相关研究工作对于核电站的安全运行具有重大意义.如图1 所示，核电站二回路水化学处理用碱化剂历经多个发展阶段，主要包括协调磷酸盐处理(CPT)、氨和联氨的全挥发处理(AVT)、有机胺处理(吗啉(MPH)、乙醇胺(ETA)、硫基丙酸(MPA)、二甲胺(DMA))，及复合碱化剂处理等[6 ] . ...
2
2010
... 二回路水化学控制主要是添加碱化剂作为pH控制剂，以保证二回路水的pH(25℃)在9.2~10.0之间，另外还会添加分散剂和成膜胺等作为辅助添加剂[5 ] .二回路水化学控制的关键是减少杂质的沉积与迁移，避免发生浓缩、堆积现象，同时需要优化现有的水化学控制方法，最大限度地降低整个二回路系统的腐蚀.因此，二回路水化学腐蚀控制用碱化剂的相关研究工作对于核电站的安全运行具有重大意义.如图1 所示，核电站二回路水化学处理用碱化剂历经多个发展阶段，主要包括协调磷酸盐处理(CPT)、氨和联氨的全挥发处理(AVT)、有机胺处理(吗啉(MPH)、乙醇胺(ETA)、硫基丙酸(MPA)、二甲胺(DMA))，及复合碱化剂处理等[6 ] . ...
... ETA作为一种新型碱化剂，从20世纪90年代开始逐渐被采用并广泛用于核电站二回路系统的腐蚀控制[6 ] .目前，美国有56%的压水堆核电站添加ETA，欧洲国家通常采用MPH处理方案.但是，国内大多数压水堆核电站二回路碱化剂方案均采用单独添加氨作为pH控制剂的全挥发处理方案，直到2009年底在秦山核电厂才启用以ETA作为给水碱化剂的试验及示范工程[21 ,27 ] . ...
2
2010
... 二回路水化学控制主要是添加碱化剂作为pH控制剂，以保证二回路水的pH(25℃)在9.2~10.0之间，另外还会添加分散剂和成膜胺等作为辅助添加剂[5 ] .二回路水化学控制的关键是减少杂质的沉积与迁移，避免发生浓缩、堆积现象，同时需要优化现有的水化学控制方法，最大限度地降低整个二回路系统的腐蚀.因此，二回路水化学腐蚀控制用碱化剂的相关研究工作对于核电站的安全运行具有重大意义.如图1 所示，核电站二回路水化学处理用碱化剂历经多个发展阶段，主要包括协调磷酸盐处理(CPT)、氨和联氨的全挥发处理(AVT)、有机胺处理(吗啉(MPH)、乙醇胺(ETA)、硫基丙酸(MPA)、二甲胺(DMA))，及复合碱化剂处理等[6 ] . ...
... ETA作为一种新型碱化剂，从20世纪90年代开始逐渐被采用并广泛用于核电站二回路系统的腐蚀控制[6 ] .目前，美国有56%的压水堆核电站添加ETA，欧洲国家通常采用MPH处理方案.但是，国内大多数压水堆核电站二回路碱化剂方案均采用单独添加氨作为pH控制剂的全挥发处理方案，直到2009年底在秦山核电厂才启用以ETA作为给水碱化剂的试验及示范工程[21 ,27 ] . ...
The research and preparation of a slow-dissolved phosphate water treatment agent and its uses in boiler water treatment
1
1998
... 磷酸盐水化学处理是指加入磷酸盐(如Na2 HPO4 、Na3 PO4 )控制给水pH值在一定范围并维持一定的PO4 3 - [7 ] .磷酸盐因pH波动小、缓冲能力强的特点曾在火电中成熟应用[8 ] .1974年前，核电站二回路水化学均采用磷酸盐处理，但是运行过程中二回路SG系统易发生局部浓缩和严重耗蚀现象导致传热管破裂[9 ] .美国核电站早期采用的Inconel-600传热管由于应力腐蚀和晶间腐蚀而发生破损后，1975年西屋公司核电机组对二回路水处理均改用全挥发性水化学处理，日本和前苏联等核电国家也相继放弃磷酸盐处理[10 ,11 ] . ...
缓溶磷酸盐水处理剂的研制及在锅炉水处理中的应用
1
1998
... 磷酸盐水化学处理是指加入磷酸盐(如Na2 HPO4 、Na3 PO4 )控制给水pH值在一定范围并维持一定的PO4 3 - [7 ] .磷酸盐因pH波动小、缓冲能力强的特点曾在火电中成熟应用[8 ] .1974年前，核电站二回路水化学均采用磷酸盐处理，但是运行过程中二回路SG系统易发生局部浓缩和严重耗蚀现象导致传热管破裂[9 ] .美国核电站早期采用的Inconel-600传热管由于应力腐蚀和晶间腐蚀而发生破损后，1975年西屋公司核电机组对二回路水处理均改用全挥发性水化学处理，日本和前苏联等核电国家也相继放弃磷酸盐处理[10 ,11 ] . ...
Status quo and development of the phosphate water chemistry conditions in heat power plants
1
2001
... 磷酸盐水化学处理是指加入磷酸盐(如Na2 HPO4 、Na3 PO4 )控制给水pH值在一定范围并维持一定的PO4 3 - [7 ] .磷酸盐因pH波动小、缓冲能力强的特点曾在火电中成熟应用[8 ] .1974年前，核电站二回路水化学均采用磷酸盐处理，但是运行过程中二回路SG系统易发生局部浓缩和严重耗蚀现象导致传热管破裂[9 ] .美国核电站早期采用的Inconel-600传热管由于应力腐蚀和晶间腐蚀而发生破损后，1975年西屋公司核电机组对二回路水处理均改用全挥发性水化学处理，日本和前苏联等核电国家也相继放弃磷酸盐处理[10 ,11 ] . ...
火电厂磷酸盐水化学工况的现状与发展
1
2001
... 磷酸盐水化学处理是指加入磷酸盐(如Na2 HPO4 、Na3 PO4 )控制给水pH值在一定范围并维持一定的PO4 3 - [7 ] .磷酸盐因pH波动小、缓冲能力强的特点曾在火电中成熟应用[8 ] .1974年前，核电站二回路水化学均采用磷酸盐处理，但是运行过程中二回路SG系统易发生局部浓缩和严重耗蚀现象导致传热管破裂[9 ] .美国核电站早期采用的Inconel-600传热管由于应力腐蚀和晶间腐蚀而发生破损后，1975年西屋公司核电机组对二回路水处理均改用全挥发性水化学处理，日本和前苏联等核电国家也相继放弃磷酸盐处理[10 ,11 ] . ...
Damage of heat transfer tubes of steam generators of water cooled reactors in 1980
1
1984
... 磷酸盐水化学处理是指加入磷酸盐(如Na2 HPO4 、Na3 PO4 )控制给水pH值在一定范围并维持一定的PO4 3 - [7 ] .磷酸盐因pH波动小、缓冲能力强的特点曾在火电中成熟应用[8 ] .1974年前，核电站二回路水化学均采用磷酸盐处理，但是运行过程中二回路SG系统易发生局部浓缩和严重耗蚀现象导致传热管破裂[9 ] .美国核电站早期采用的Inconel-600传热管由于应力腐蚀和晶间腐蚀而发生破损后，1975年西屋公司核电机组对二回路水处理均改用全挥发性水化学处理，日本和前苏联等核电国家也相继放弃磷酸盐处理[10 ,11 ] . ...
1980年水冷堆蒸汽发生器传热管破损情况
1
1984
... 磷酸盐水化学处理是指加入磷酸盐(如Na2 HPO4 、Na3 PO4 )控制给水pH值在一定范围并维持一定的PO4 3 - [7 ] .磷酸盐因pH波动小、缓冲能力强的特点曾在火电中成熟应用[8 ] .1974年前，核电站二回路水化学均采用磷酸盐处理，但是运行过程中二回路SG系统易发生局部浓缩和严重耗蚀现象导致传热管破裂[9 ] .美国核电站早期采用的Inconel-600传热管由于应力腐蚀和晶间腐蚀而发生破损后，1975年西屋公司核电机组对二回路水处理均改用全挥发性水化学处理，日本和前苏联等核电国家也相继放弃磷酸盐处理[10 ,11 ] . ...
Corrosion and protection of PWR steam generators
1
1987
... 磷酸盐水化学处理是指加入磷酸盐(如Na2 HPO4 、Na3 PO4 )控制给水pH值在一定范围并维持一定的PO4 3 - [7 ] .磷酸盐因pH波动小、缓冲能力强的特点曾在火电中成熟应用[8 ] .1974年前，核电站二回路水化学均采用磷酸盐处理，但是运行过程中二回路SG系统易发生局部浓缩和严重耗蚀现象导致传热管破裂[9 ] .美国核电站早期采用的Inconel-600传热管由于应力腐蚀和晶间腐蚀而发生破损后，1975年西屋公司核电机组对二回路水处理均改用全挥发性水化学处理，日本和前苏联等核电国家也相继放弃磷酸盐处理[10 ,11 ] . ...
压水堆蒸汽发生器的腐蚀与防护
1
1987
... 磷酸盐水化学处理是指加入磷酸盐(如Na2 HPO4 、Na3 PO4 )控制给水pH值在一定范围并维持一定的PO4 3 - [7 ] .磷酸盐因pH波动小、缓冲能力强的特点曾在火电中成熟应用[8 ] .1974年前，核电站二回路水化学均采用磷酸盐处理，但是运行过程中二回路SG系统易发生局部浓缩和严重耗蚀现象导致传热管破裂[9 ] .美国核电站早期采用的Inconel-600传热管由于应力腐蚀和晶间腐蚀而发生破损后，1975年西屋公司核电机组对二回路水处理均改用全挥发性水化学处理，日本和前苏联等核电国家也相继放弃磷酸盐处理[10 ,11 ] . ...
PWR plant water chemistry and comparison with fossil power p1ants
1
1987
... 磷酸盐水化学处理是指加入磷酸盐(如Na2 HPO4 、Na3 PO4 )控制给水pH值在一定范围并维持一定的PO4 3 - [7 ] .磷酸盐因pH波动小、缓冲能力强的特点曾在火电中成熟应用[8 ] .1974年前，核电站二回路水化学均采用磷酸盐处理，但是运行过程中二回路SG系统易发生局部浓缩和严重耗蚀现象导致传热管破裂[9 ] .美国核电站早期采用的Inconel-600传热管由于应力腐蚀和晶间腐蚀而发生破损后，1975年西屋公司核电机组对二回路水处理均改用全挥发性水化学处理，日本和前苏联等核电国家也相继放弃磷酸盐处理[10 ,11 ] . ...
压水反应堆核电站水化学工况以及与常规电站的比较
1
1987
... 磷酸盐水化学处理是指加入磷酸盐(如Na2 HPO4 、Na3 PO4 )控制给水pH值在一定范围并维持一定的PO4 3 - [7 ] .磷酸盐因pH波动小、缓冲能力强的特点曾在火电中成熟应用[8 ] .1974年前，核电站二回路水化学均采用磷酸盐处理，但是运行过程中二回路SG系统易发生局部浓缩和严重耗蚀现象导致传热管破裂[9 ] .美国核电站早期采用的Inconel-600传热管由于应力腐蚀和晶间腐蚀而发生破损后，1975年西屋公司核电机组对二回路水处理均改用全挥发性水化学处理，日本和前苏联等核电国家也相继放弃磷酸盐处理[10 ,11 ] . ...
Analysis on the characteristics of secondary water chemistry in PWR nuclear power plant
2
2009
... 全挥发处理是采用添加氨水(NH3 ·H2 O)和联氨(N2 H4 )的处理方式，其中氨水用于pH值调节，加入联氨保证系统的还原性环境，以避免传热管发生晶间应力腐蚀(IGSCC)，国际上普遍认为联氨的给水浓度至少为20 μg/kg.氨水的优缺点十分明显，优点是可以均匀地分布在二回路整个水汽系统中，而且由于其良好的热稳定性，在二回路水环境中基本不会发生分解且处理后无分解产物残留，因此可以避免磷酸盐处理中出现游离碱的现象.虽然全挥发处理仍然是目前二回路水化学控制的主要方法[12 ~14 ] ，但是，采用全挥发处理时，对二回路给水水质纯度要求很高[14 ] .另外，由于氨的汽液分配系数较大，可导致二回路高温水汽双相中液相pH值较低，服役过程中可能会导致碳钢、低合金钢等材料发生流动加速腐蚀(FAC)[15 ~18 ] .流动加速腐蚀是指在高速纯水和水汽双相流作用下，二回路中管道和部件表面产生的腐蚀，主要表现为材料局部减薄.低pH会促进金属材料表面磁铁矿氧化膜的溶解，导致回路中铁离子含量增高，并且通过给水系统输送到SG中沉积[15 ,19 ] .SG中的沉积物可能会导致支撑板顶部发生堵塞、结垢，最终导致SG管道传热效率降低或者管道破裂[20 ] ，国外也针对SG中沉积形成的水垢及污泥等开发了清洗工艺[21 ] . ...
... 目前，我国压水堆核电厂水化学处理主要采用氨水和联氨的全挥发处理，通过控制25℃的给水pH值在9.2~10范围内[12 ] .针对氨汽液分配系数高的缺点，美国电力研究所率先根据挥发性、碱性强度和汽液分配性等选取了多种可能作为二回路pH调节剂的有机胺作为备选碱化剂，具有代表性的如MPH、ETA、DMA等[22 ,23 ] . ...
压水堆核电站二回路水化学工况特性分析
2
2009
... 全挥发处理是采用添加氨水(NH3 ·H2 O)和联氨(N2 H4 )的处理方式，其中氨水用于pH值调节，加入联氨保证系统的还原性环境，以避免传热管发生晶间应力腐蚀(IGSCC)，国际上普遍认为联氨的给水浓度至少为20 μg/kg.氨水的优缺点十分明显，优点是可以均匀地分布在二回路整个水汽系统中，而且由于其良好的热稳定性，在二回路水环境中基本不会发生分解且处理后无分解产物残留，因此可以避免磷酸盐处理中出现游离碱的现象.虽然全挥发处理仍然是目前二回路水化学控制的主要方法[12 ~14 ] ，但是，采用全挥发处理时，对二回路给水水质纯度要求很高[14 ] .另外，由于氨的汽液分配系数较大，可导致二回路高温水汽双相中液相pH值较低，服役过程中可能会导致碳钢、低合金钢等材料发生流动加速腐蚀(FAC)[15 ~18 ] .流动加速腐蚀是指在高速纯水和水汽双相流作用下，二回路中管道和部件表面产生的腐蚀，主要表现为材料局部减薄.低pH会促进金属材料表面磁铁矿氧化膜的溶解，导致回路中铁离子含量增高，并且通过给水系统输送到SG中沉积[15 ,19 ] .SG中的沉积物可能会导致支撑板顶部发生堵塞、结垢，最终导致SG管道传热效率降低或者管道破裂[20 ] ，国外也针对SG中沉积形成的水垢及污泥等开发了清洗工艺[21 ] . ...
... 目前，我国压水堆核电厂水化学处理主要采用氨水和联氨的全挥发处理，通过控制25℃的给水pH值在9.2~10范围内[12 ] .针对氨汽液分配系数高的缺点，美国电力研究所率先根据挥发性、碱性强度和汽液分配性等选取了多种可能作为二回路pH调节剂的有机胺作为备选碱化剂，具有代表性的如MPH、ETA、DMA等[22 ,23 ] . ...
Study on pH control scheme of secondary circuit of Sanmen nuclear power phase I project
0
2015
三门核电一期工程二回路pH控制方案研究
0
2015
Research on chemical water treatment technology for nuclear power plants
2
2007
... 全挥发处理是采用添加氨水(NH3 ·H2 O)和联氨(N2 H4 )的处理方式，其中氨水用于pH值调节，加入联氨保证系统的还原性环境，以避免传热管发生晶间应力腐蚀(IGSCC)，国际上普遍认为联氨的给水浓度至少为20 μg/kg.氨水的优缺点十分明显，优点是可以均匀地分布在二回路整个水汽系统中，而且由于其良好的热稳定性，在二回路水环境中基本不会发生分解且处理后无分解产物残留，因此可以避免磷酸盐处理中出现游离碱的现象.虽然全挥发处理仍然是目前二回路水化学控制的主要方法[12 ~14 ] ，但是，采用全挥发处理时，对二回路给水水质纯度要求很高[14 ] .另外，由于氨的汽液分配系数较大，可导致二回路高温水汽双相中液相pH值较低，服役过程中可能会导致碳钢、低合金钢等材料发生流动加速腐蚀(FAC)[15 ~18 ] .流动加速腐蚀是指在高速纯水和水汽双相流作用下，二回路中管道和部件表面产生的腐蚀，主要表现为材料局部减薄.低pH会促进金属材料表面磁铁矿氧化膜的溶解，导致回路中铁离子含量增高，并且通过给水系统输送到SG中沉积[15 ,19 ] .SG中的沉积物可能会导致支撑板顶部发生堵塞、结垢，最终导致SG管道传热效率降低或者管道破裂[20 ] ，国外也针对SG中沉积形成的水垢及污泥等开发了清洗工艺[21 ] . ...
... [14 ].另外，由于氨的汽液分配系数较大，可导致二回路高温水汽双相中液相pH值较低，服役过程中可能会导致碳钢、低合金钢等材料发生流动加速腐蚀(FAC)[15 ~18 ] .流动加速腐蚀是指在高速纯水和水汽双相流作用下，二回路中管道和部件表面产生的腐蚀，主要表现为材料局部减薄.低pH会促进金属材料表面磁铁矿氧化膜的溶解，导致回路中铁离子含量增高，并且通过给水系统输送到SG中沉积[15 ,19 ] .SG中的沉积物可能会导致支撑板顶部发生堵塞、结垢，最终导致SG管道传热效率降低或者管道破裂[20 ] ，国外也针对SG中沉积形成的水垢及污泥等开发了清洗工艺[21 ] . ...
核电站化学水处理技术研究
2
2007
... 全挥发处理是采用添加氨水(NH3 ·H2 O)和联氨(N2 H4 )的处理方式，其中氨水用于pH值调节，加入联氨保证系统的还原性环境，以避免传热管发生晶间应力腐蚀(IGSCC)，国际上普遍认为联氨的给水浓度至少为20 μg/kg.氨水的优缺点十分明显，优点是可以均匀地分布在二回路整个水汽系统中，而且由于其良好的热稳定性，在二回路水环境中基本不会发生分解且处理后无分解产物残留，因此可以避免磷酸盐处理中出现游离碱的现象.虽然全挥发处理仍然是目前二回路水化学控制的主要方法[12 ~14 ] ，但是，采用全挥发处理时，对二回路给水水质纯度要求很高[14 ] .另外，由于氨的汽液分配系数较大，可导致二回路高温水汽双相中液相pH值较低，服役过程中可能会导致碳钢、低合金钢等材料发生流动加速腐蚀(FAC)[15 ~18 ] .流动加速腐蚀是指在高速纯水和水汽双相流作用下，二回路中管道和部件表面产生的腐蚀，主要表现为材料局部减薄.低pH会促进金属材料表面磁铁矿氧化膜的溶解，导致回路中铁离子含量增高，并且通过给水系统输送到SG中沉积[15 ,19 ] .SG中的沉积物可能会导致支撑板顶部发生堵塞、结垢，最终导致SG管道传热效率降低或者管道破裂[20 ] ，国外也针对SG中沉积形成的水垢及污泥等开发了清洗工艺[21 ] . ...
... [14 ].另外，由于氨的汽液分配系数较大，可导致二回路高温水汽双相中液相pH值较低，服役过程中可能会导致碳钢、低合金钢等材料发生流动加速腐蚀(FAC)[15 ~18 ] .流动加速腐蚀是指在高速纯水和水汽双相流作用下，二回路中管道和部件表面产生的腐蚀，主要表现为材料局部减薄.低pH会促进金属材料表面磁铁矿氧化膜的溶解，导致回路中铁离子含量增高，并且通过给水系统输送到SG中沉积[15 ,19 ] .SG中的沉积物可能会导致支撑板顶部发生堵塞、结垢，最终导致SG管道传热效率降低或者管道破裂[20 ] ，国外也针对SG中沉积形成的水垢及污泥等开发了清洗工艺[21 ] . ...
Flow-accelerated corrosion in nuclear power plants
2
2020
... 全挥发处理是采用添加氨水(NH3 ·H2 O)和联氨(N2 H4 )的处理方式，其中氨水用于pH值调节，加入联氨保证系统的还原性环境，以避免传热管发生晶间应力腐蚀(IGSCC)，国际上普遍认为联氨的给水浓度至少为20 μg/kg.氨水的优缺点十分明显，优点是可以均匀地分布在二回路整个水汽系统中，而且由于其良好的热稳定性，在二回路水环境中基本不会发生分解且处理后无分解产物残留，因此可以避免磷酸盐处理中出现游离碱的现象.虽然全挥发处理仍然是目前二回路水化学控制的主要方法[12 ~14 ] ，但是，采用全挥发处理时，对二回路给水水质纯度要求很高[14 ] .另外，由于氨的汽液分配系数较大，可导致二回路高温水汽双相中液相pH值较低，服役过程中可能会导致碳钢、低合金钢等材料发生流动加速腐蚀(FAC)[15 ~18 ] .流动加速腐蚀是指在高速纯水和水汽双相流作用下，二回路中管道和部件表面产生的腐蚀，主要表现为材料局部减薄.低pH会促进金属材料表面磁铁矿氧化膜的溶解，导致回路中铁离子含量增高，并且通过给水系统输送到SG中沉积[15 ,19 ] .SG中的沉积物可能会导致支撑板顶部发生堵塞、结垢，最终导致SG管道传热效率降低或者管道破裂[20 ] ，国外也针对SG中沉积形成的水垢及污泥等开发了清洗工艺[21 ] . ...
... [15 ,19 ].SG中的沉积物可能会导致支撑板顶部发生堵塞、结垢，最终导致SG管道传热效率降低或者管道破裂[20 ] ，国外也针对SG中沉积形成的水垢及污泥等开发了清洗工艺[21 ] . ...
Study on mechanism of flow accelerated corrosion in nuclear power plants
0
2015
Pipeline wall thinning behavior of A335P11 steel under the condition of flow accelerated corrosion
0
2018
A335P11钢在流动加速腐蚀条件下的管壁减薄行为
0
2018
Effect of flow velocity on flow accelerated corrosion rate of carbon steel elbow
1
2023
... 全挥发处理是采用添加氨水(NH3 ·H2 O)和联氨(N2 H4 )的处理方式，其中氨水用于pH值调节，加入联氨保证系统的还原性环境，以避免传热管发生晶间应力腐蚀(IGSCC)，国际上普遍认为联氨的给水浓度至少为20 μg/kg.氨水的优缺点十分明显，优点是可以均匀地分布在二回路整个水汽系统中，而且由于其良好的热稳定性，在二回路水环境中基本不会发生分解且处理后无分解产物残留，因此可以避免磷酸盐处理中出现游离碱的现象.虽然全挥发处理仍然是目前二回路水化学控制的主要方法[12 ~14 ] ，但是，采用全挥发处理时，对二回路给水水质纯度要求很高[14 ] .另外，由于氨的汽液分配系数较大，可导致二回路高温水汽双相中液相pH值较低，服役过程中可能会导致碳钢、低合金钢等材料发生流动加速腐蚀(FAC)[15 ~18 ] .流动加速腐蚀是指在高速纯水和水汽双相流作用下，二回路中管道和部件表面产生的腐蚀，主要表现为材料局部减薄.低pH会促进金属材料表面磁铁矿氧化膜的溶解，导致回路中铁离子含量增高，并且通过给水系统输送到SG中沉积[15 ,19 ] .SG中的沉积物可能会导致支撑板顶部发生堵塞、结垢，最终导致SG管道传热效率降低或者管道破裂[20 ] ，国外也针对SG中沉积形成的水垢及污泥等开发了清洗工艺[21 ] . ...
流速对碳钢弯管段流动加速腐蚀速率的影响
1
2023
... 全挥发处理是采用添加氨水(NH3 ·H2 O)和联氨(N2 H4 )的处理方式，其中氨水用于pH值调节，加入联氨保证系统的还原性环境，以避免传热管发生晶间应力腐蚀(IGSCC)，国际上普遍认为联氨的给水浓度至少为20 μg/kg.氨水的优缺点十分明显，优点是可以均匀地分布在二回路整个水汽系统中，而且由于其良好的热稳定性，在二回路水环境中基本不会发生分解且处理后无分解产物残留，因此可以避免磷酸盐处理中出现游离碱的现象.虽然全挥发处理仍然是目前二回路水化学控制的主要方法[12 ~14 ] ，但是，采用全挥发处理时，对二回路给水水质纯度要求很高[14 ] .另外，由于氨的汽液分配系数较大，可导致二回路高温水汽双相中液相pH值较低，服役过程中可能会导致碳钢、低合金钢等材料发生流动加速腐蚀(FAC)[15 ~18 ] .流动加速腐蚀是指在高速纯水和水汽双相流作用下，二回路中管道和部件表面产生的腐蚀，主要表现为材料局部减薄.低pH会促进金属材料表面磁铁矿氧化膜的溶解，导致回路中铁离子含量增高，并且通过给水系统输送到SG中沉积[15 ,19 ] .SG中的沉积物可能会导致支撑板顶部发生堵塞、结垢，最终导致SG管道传热效率降低或者管道破裂[20 ] ，国外也针对SG中沉积形成的水垢及污泥等开发了清洗工艺[21 ] . ...
1
2011
... 全挥发处理是采用添加氨水(NH3 ·H2 O)和联氨(N2 H4 )的处理方式，其中氨水用于pH值调节，加入联氨保证系统的还原性环境，以避免传热管发生晶间应力腐蚀(IGSCC)，国际上普遍认为联氨的给水浓度至少为20 μg/kg.氨水的优缺点十分明显，优点是可以均匀地分布在二回路整个水汽系统中，而且由于其良好的热稳定性，在二回路水环境中基本不会发生分解且处理后无分解产物残留，因此可以避免磷酸盐处理中出现游离碱的现象.虽然全挥发处理仍然是目前二回路水化学控制的主要方法[12 ~14 ] ，但是，采用全挥发处理时，对二回路给水水质纯度要求很高[14 ] .另外，由于氨的汽液分配系数较大，可导致二回路高温水汽双相中液相pH值较低，服役过程中可能会导致碳钢、低合金钢等材料发生流动加速腐蚀(FAC)[15 ~18 ] .流动加速腐蚀是指在高速纯水和水汽双相流作用下，二回路中管道和部件表面产生的腐蚀，主要表现为材料局部减薄.低pH会促进金属材料表面磁铁矿氧化膜的溶解，导致回路中铁离子含量增高，并且通过给水系统输送到SG中沉积[15 ,19 ] .SG中的沉积物可能会导致支撑板顶部发生堵塞、结垢，最终导致SG管道传热效率降低或者管道破裂[20 ] ，国外也针对SG中沉积形成的水垢及污泥等开发了清洗工艺[21 ] . ...
Micro-galvanic corrosion of steam generator materials within pores of magnetite flakes in alkaline solutions
1
2018
... 全挥发处理是采用添加氨水(NH3 ·H2 O)和联氨(N2 H4 )的处理方式，其中氨水用于pH值调节，加入联氨保证系统的还原性环境，以避免传热管发生晶间应力腐蚀(IGSCC)，国际上普遍认为联氨的给水浓度至少为20 μg/kg.氨水的优缺点十分明显，优点是可以均匀地分布在二回路整个水汽系统中，而且由于其良好的热稳定性，在二回路水环境中基本不会发生分解且处理后无分解产物残留，因此可以避免磷酸盐处理中出现游离碱的现象.虽然全挥发处理仍然是目前二回路水化学控制的主要方法[12 ~14 ] ，但是，采用全挥发处理时，对二回路给水水质纯度要求很高[14 ] .另外，由于氨的汽液分配系数较大，可导致二回路高温水汽双相中液相pH值较低，服役过程中可能会导致碳钢、低合金钢等材料发生流动加速腐蚀(FAC)[15 ~18 ] .流动加速腐蚀是指在高速纯水和水汽双相流作用下，二回路中管道和部件表面产生的腐蚀，主要表现为材料局部减薄.低pH会促进金属材料表面磁铁矿氧化膜的溶解，导致回路中铁离子含量增高，并且通过给水系统输送到SG中沉积[15 ,19 ] .SG中的沉积物可能会导致支撑板顶部发生堵塞、结垢，最终导致SG管道传热效率降低或者管道破裂[20 ] ，国外也针对SG中沉积形成的水垢及污泥等开发了清洗工艺[21 ] . ...
Applicability of chemical cleaning process to steam generator secondary side, (I)
2
2004
... 全挥发处理是采用添加氨水(NH3 ·H2 O)和联氨(N2 H4 )的处理方式，其中氨水用于pH值调节，加入联氨保证系统的还原性环境，以避免传热管发生晶间应力腐蚀(IGSCC)，国际上普遍认为联氨的给水浓度至少为20 μg/kg.氨水的优缺点十分明显，优点是可以均匀地分布在二回路整个水汽系统中，而且由于其良好的热稳定性，在二回路水环境中基本不会发生分解且处理后无分解产物残留，因此可以避免磷酸盐处理中出现游离碱的现象.虽然全挥发处理仍然是目前二回路水化学控制的主要方法[12 ~14 ] ，但是，采用全挥发处理时，对二回路给水水质纯度要求很高[14 ] .另外，由于氨的汽液分配系数较大，可导致二回路高温水汽双相中液相pH值较低，服役过程中可能会导致碳钢、低合金钢等材料发生流动加速腐蚀(FAC)[15 ~18 ] .流动加速腐蚀是指在高速纯水和水汽双相流作用下，二回路中管道和部件表面产生的腐蚀，主要表现为材料局部减薄.低pH会促进金属材料表面磁铁矿氧化膜的溶解，导致回路中铁离子含量增高，并且通过给水系统输送到SG中沉积[15 ,19 ] .SG中的沉积物可能会导致支撑板顶部发生堵塞、结垢，最终导致SG管道传热效率降低或者管道破裂[20 ] ，国外也针对SG中沉积形成的水垢及污泥等开发了清洗工艺[21 ] . ...
... ETA作为一种新型碱化剂，从20世纪90年代开始逐渐被采用并广泛用于核电站二回路系统的腐蚀控制[6 ] .目前，美国有56%的压水堆核电站添加ETA，欧洲国家通常采用MPH处理方案.但是，国内大多数压水堆核电站二回路碱化剂方案均采用单独添加氨作为pH控制剂的全挥发处理方案，直到2009年底在秦山核电厂才启用以ETA作为给水碱化剂的试验及示范工程[21 ,27 ] . ...
Investigation on application of organic amine in secondary circuit of PWR nuclear power plant
3
2022
... 目前，我国压水堆核电厂水化学处理主要采用氨水和联氨的全挥发处理，通过控制25℃的给水pH值在9.2~10范围内[12 ] .针对氨汽液分配系数高的缺点，美国电力研究所率先根据挥发性、碱性强度和汽液分配性等选取了多种可能作为二回路pH调节剂的有机胺作为备选碱化剂，具有代表性的如MPH、ETA、DMA等[22 ,23 ] . ...
... MPH又称吗啡啉、1,4-氧氮六环，是一种有机化合物，其分子式为C4 H9 NO，可与水以任意比例互溶[24 ] .由于MPH气液分配系数小于氨，且其与铜材料良好的兼容性，MPH对于含Cu的机组可以提供很好的腐蚀防护能力[22 ] .不过MPH热稳定性较差，容易热分解产生一些低分子有机酸，导致二回路凝结水系统pH值偏低.此外，由于MPH分子量大的特点，分解会产生氨和大量乙酸盐和甲酸盐等，会增加排污系统中的阳离子电导率，从而使其对环境的污染也较AVT严重.另外，MPH在经济性方面也不够友好，MPH的价格较氨水昂贵十倍有余，同时MPH碱性偏弱，达到相同的给水pH值所需加药量高于ETA，会缩短二回路SG排污系统和精处理系统中树脂床的运行周期，加大了水化学运行成本和压力[25 ] . ...
... 复合碱化剂是指美国电力研究院开发的以ETA作为基体，并复合添加其它胺形成的复合品[22 ] .复合碱化剂由双组分或多组分挥发性碱性物质配制而成，且在150~300℃下至少含有一种汽液分配因子大于1的碱性A类物质和一种汽液分配因子小于1的碱性B类物质[33 ] . ...
有机胺在压水堆核电厂二回路应用的调研
3
2022
... 目前，我国压水堆核电厂水化学处理主要采用氨水和联氨的全挥发处理，通过控制25℃的给水pH值在9.2~10范围内[12 ] .针对氨汽液分配系数高的缺点，美国电力研究所率先根据挥发性、碱性强度和汽液分配性等选取了多种可能作为二回路pH调节剂的有机胺作为备选碱化剂，具有代表性的如MPH、ETA、DMA等[22 ,23 ] . ...
... MPH又称吗啡啉、1,4-氧氮六环，是一种有机化合物，其分子式为C4 H9 NO，可与水以任意比例互溶[24 ] .由于MPH气液分配系数小于氨，且其与铜材料良好的兼容性，MPH对于含Cu的机组可以提供很好的腐蚀防护能力[22 ] .不过MPH热稳定性较差，容易热分解产生一些低分子有机酸，导致二回路凝结水系统pH值偏低.此外，由于MPH分子量大的特点，分解会产生氨和大量乙酸盐和甲酸盐等，会增加排污系统中的阳离子电导率，从而使其对环境的污染也较AVT严重.另外，MPH在经济性方面也不够友好，MPH的价格较氨水昂贵十倍有余，同时MPH碱性偏弱，达到相同的给水pH值所需加药量高于ETA，会缩短二回路SG排污系统和精处理系统中树脂床的运行周期，加大了水化学运行成本和压力[25 ] . ...
... 复合碱化剂是指美国电力研究院开发的以ETA作为基体，并复合添加其它胺形成的复合品[22 ] .复合碱化剂由双组分或多组分挥发性碱性物质配制而成，且在150~300℃下至少含有一种汽液分配因子大于1的碱性A类物质和一种汽液分配因子小于1的碱性B类物质[33 ] . ...
Dissolution behaviour of magnetite film formed over carbon steel in dilute organic acid media
1
2001
... 目前，我国压水堆核电厂水化学处理主要采用氨水和联氨的全挥发处理，通过控制25℃的给水pH值在9.2~10范围内[12 ] .针对氨汽液分配系数高的缺点，美国电力研究所率先根据挥发性、碱性强度和汽液分配性等选取了多种可能作为二回路pH调节剂的有机胺作为备选碱化剂，具有代表性的如MPH、ETA、DMA等[22 ,23 ] . ...
Research on water chemistry effect of nuclear power secondary loop morpholine and ethanol amine dosing conditions
5
2012
... MPH又称吗啡啉、1,4-氧氮六环，是一种有机化合物，其分子式为C4 H9 NO，可与水以任意比例互溶[24 ] .由于MPH气液分配系数小于氨，且其与铜材料良好的兼容性，MPH对于含Cu的机组可以提供很好的腐蚀防护能力[22 ] .不过MPH热稳定性较差，容易热分解产生一些低分子有机酸，导致二回路凝结水系统pH值偏低.此外，由于MPH分子量大的特点，分解会产生氨和大量乙酸盐和甲酸盐等，会增加排污系统中的阳离子电导率，从而使其对环境的污染也较AVT严重.另外，MPH在经济性方面也不够友好，MPH的价格较氨水昂贵十倍有余，同时MPH碱性偏弱，达到相同的给水pH值所需加药量高于ETA，会缩短二回路SG排污系统和精处理系统中树脂床的运行周期，加大了水化学运行成本和压力[25 ] . ...
... 上世纪80年代后期MPH逐渐被开发为二回路水化学用碱化剂，美国于1986年正式使用MPH作为碱化剂.经验表明，使用MPH后给水输送的腐蚀产物比使用AVT工况下降低了2倍[26 ] .目前在欧洲国家仍有较多使用，全世界有15%的压水堆核电站采用MPH调节，其中法国有90%的压水堆核电站采用MPH调节[24 ] .我国仅有秦山核电厂三期的重水堆使用了MPH调节[27 ] . ...
... ETA又称2-氨基乙醇，也是一种有机化合物，其分子式为C2 H7 NO，具有良好的热稳定性，可与水混溶，常用作乳化剂、橡胶促进剂、腐蚀抑制剂等[24 ] .ETA具有较强的碱性、较低的汽液分配性以及良好的热稳定性[28 ] .ETA是具有低挥发性的中等强度有机碱，被广泛地用作电厂的pH调节剂并且表现出了良好的腐蚀抑制能力，使用乙醇胺替代氨水后，水相区域设备的腐蚀产物中铁氧化物含量明显降低，水相区域pH显著提高，SG内部腐蚀产物沉积量减少了近20%[29 ] .不过，相对于吗啉来说，ETA也有不足之处，MPH的汽液分配系数在高温时接近1，而ETA的汽液分配系数小于1，所以ETA在水汽中的分布不如MPH均匀[30 ] .另外，ETA也会发生少量热分解产生胺和低分子有机酸(乙醇酸、甲酸、乙酸)[29 ] .关于ETA分解生成的有机酸研究较少，目前国内外研究认为有机酸对于SG的腐蚀基本没有影响[31 ,32 ] . ...
... 研究人员在模拟二回路水化学条件下进行了大量实验并与核电厂的现场数据进行了对比[27 ,36 ,63 ,64 ] .曹林园等[65 ] 利用全浸试验研究了A508III和A106Cr.B低合金钢在ETA、氨水、ETA+DMA 3种碱化剂中的均匀腐蚀行为，结果表明复合碱化剂条件下材料的耐蚀效果最好，其中A508III钢在ETA+DMA条件下的腐蚀速率较在氨水中降低了42%，并且指出氨分子参与了氧化膜的生成，复合碱化剂条件下的氧化膜更加薄且致密.Raiman等[49 ] 和蔡金平等[66 ] 均采用慢应变速率试验(SSRT)研究了不同碱化剂条件下304不锈钢与690TT合金的应力腐蚀行为，证明了两种材料在不同水化学环境中的应力腐蚀敏感性相当.Rhee等[67 ] 研究了不同碱化剂对碳钢材料的影响，试验表明pH值控制在9.5以上时，复合碱化剂(氨 + ETA)处理后SG系统内Fe离子含量减少了近50%，并指出温度也是影响Fe离子溶解的主要因素，试验温度区间(50~250℃)内，150℃时材料的腐蚀速率最大，这可能与该温度下Fe3 O4 的高溶解度和不稳定性有关.左萌等[24 ] 、朱志平等[68 ] 和曹松彦等[25 ] 结合电站实际工况分析了ETA热分解对于机组水汽品质的影响，MSR疏水系统铁离子含量降低了90%以上，且ETA的分解产物对二回路汽水品质影响不大，验证了ETA与二回路材料良好的相容性.左萌等[24 ] 还将ETA与吗啉的碱性、热稳定性、挥发性等方面进行了对比发现，ETA作为吗啉的裂解产物，挥发性、热稳定性和碱性等性能均强于吗啉，在二次侧湿蒸汽区域的防护效果更优，但对于含铜合金的电厂而言，吗啉的兼容性更好. ...
... [24 ]还将ETA与吗啉的碱性、热稳定性、挥发性等方面进行了对比发现，ETA作为吗啉的裂解产物，挥发性、热稳定性和碱性等性能均强于吗啉，在二次侧湿蒸汽区域的防护效果更优，但对于含铜合金的电厂而言，吗啉的兼容性更好. ...
核电二回路吗啉与乙醇胺加药工况的水化学影响研究
5
2012
... MPH又称吗啡啉、1,4-氧氮六环，是一种有机化合物，其分子式为C4 H9 NO，可与水以任意比例互溶[24 ] .由于MPH气液分配系数小于氨，且其与铜材料良好的兼容性，MPH对于含Cu的机组可以提供很好的腐蚀防护能力[22 ] .不过MPH热稳定性较差，容易热分解产生一些低分子有机酸，导致二回路凝结水系统pH值偏低.此外，由于MPH分子量大的特点，分解会产生氨和大量乙酸盐和甲酸盐等，会增加排污系统中的阳离子电导率，从而使其对环境的污染也较AVT严重.另外，MPH在经济性方面也不够友好，MPH的价格较氨水昂贵十倍有余，同时MPH碱性偏弱，达到相同的给水pH值所需加药量高于ETA，会缩短二回路SG排污系统和精处理系统中树脂床的运行周期，加大了水化学运行成本和压力[25 ] . ...
... 上世纪80年代后期MPH逐渐被开发为二回路水化学用碱化剂，美国于1986年正式使用MPH作为碱化剂.经验表明，使用MPH后给水输送的腐蚀产物比使用AVT工况下降低了2倍[26 ] .目前在欧洲国家仍有较多使用，全世界有15%的压水堆核电站采用MPH调节，其中法国有90%的压水堆核电站采用MPH调节[24 ] .我国仅有秦山核电厂三期的重水堆使用了MPH调节[27 ] . ...
... ETA又称2-氨基乙醇，也是一种有机化合物，其分子式为C2 H7 NO，具有良好的热稳定性，可与水混溶，常用作乳化剂、橡胶促进剂、腐蚀抑制剂等[24 ] .ETA具有较强的碱性、较低的汽液分配性以及良好的热稳定性[28 ] .ETA是具有低挥发性的中等强度有机碱，被广泛地用作电厂的pH调节剂并且表现出了良好的腐蚀抑制能力，使用乙醇胺替代氨水后，水相区域设备的腐蚀产物中铁氧化物含量明显降低，水相区域pH显著提高，SG内部腐蚀产物沉积量减少了近20%[29 ] .不过，相对于吗啉来说，ETA也有不足之处，MPH的汽液分配系数在高温时接近1，而ETA的汽液分配系数小于1，所以ETA在水汽中的分布不如MPH均匀[30 ] .另外，ETA也会发生少量热分解产生胺和低分子有机酸(乙醇酸、甲酸、乙酸)[29 ] .关于ETA分解生成的有机酸研究较少，目前国内外研究认为有机酸对于SG的腐蚀基本没有影响[31 ,32 ] . ...
... 研究人员在模拟二回路水化学条件下进行了大量实验并与核电厂的现场数据进行了对比[27 ,36 ,63 ,64 ] .曹林园等[65 ] 利用全浸试验研究了A508III和A106Cr.B低合金钢在ETA、氨水、ETA+DMA 3种碱化剂中的均匀腐蚀行为，结果表明复合碱化剂条件下材料的耐蚀效果最好，其中A508III钢在ETA+DMA条件下的腐蚀速率较在氨水中降低了42%，并且指出氨分子参与了氧化膜的生成，复合碱化剂条件下的氧化膜更加薄且致密.Raiman等[49 ] 和蔡金平等[66 ] 均采用慢应变速率试验(SSRT)研究了不同碱化剂条件下304不锈钢与690TT合金的应力腐蚀行为，证明了两种材料在不同水化学环境中的应力腐蚀敏感性相当.Rhee等[67 ] 研究了不同碱化剂对碳钢材料的影响，试验表明pH值控制在9.5以上时，复合碱化剂(氨 + ETA)处理后SG系统内Fe离子含量减少了近50%，并指出温度也是影响Fe离子溶解的主要因素，试验温度区间(50~250℃)内，150℃时材料的腐蚀速率最大，这可能与该温度下Fe3 O4 的高溶解度和不稳定性有关.左萌等[24 ] 、朱志平等[68 ] 和曹松彦等[25 ] 结合电站实际工况分析了ETA热分解对于机组水汽品质的影响，MSR疏水系统铁离子含量降低了90%以上，且ETA的分解产物对二回路汽水品质影响不大，验证了ETA与二回路材料良好的相容性.左萌等[24 ] 还将ETA与吗啉的碱性、热稳定性、挥发性等方面进行了对比发现，ETA作为吗啉的裂解产物，挥发性、热稳定性和碱性等性能均强于吗啉，在二次侧湿蒸汽区域的防护效果更优，但对于含铜合金的电厂而言，吗啉的兼容性更好. ...
... [24 ]还将ETA与吗啉的碱性、热稳定性、挥发性等方面进行了对比发现，ETA作为吗啉的裂解产物，挥发性、热稳定性和碱性等性能均强于吗啉，在二次侧湿蒸汽区域的防护效果更优，但对于含铜合金的电厂而言，吗啉的兼容性更好. ...
Experiment on thermal decomposition characteristics of ETA and its application to secondary system of NPP
2
2012
... MPH又称吗啡啉、1,4-氧氮六环，是一种有机化合物，其分子式为C4 H9 NO，可与水以任意比例互溶[24 ] .由于MPH气液分配系数小于氨，且其与铜材料良好的兼容性，MPH对于含Cu的机组可以提供很好的腐蚀防护能力[22 ] .不过MPH热稳定性较差，容易热分解产生一些低分子有机酸，导致二回路凝结水系统pH值偏低.此外，由于MPH分子量大的特点，分解会产生氨和大量乙酸盐和甲酸盐等，会增加排污系统中的阳离子电导率，从而使其对环境的污染也较AVT严重.另外，MPH在经济性方面也不够友好，MPH的价格较氨水昂贵十倍有余，同时MPH碱性偏弱，达到相同的给水pH值所需加药量高于ETA，会缩短二回路SG排污系统和精处理系统中树脂床的运行周期，加大了水化学运行成本和压力[25 ] . ...
... 研究人员在模拟二回路水化学条件下进行了大量实验并与核电厂的现场数据进行了对比[27 ,36 ,63 ,64 ] .曹林园等[65 ] 利用全浸试验研究了A508III和A106Cr.B低合金钢在ETA、氨水、ETA+DMA 3种碱化剂中的均匀腐蚀行为，结果表明复合碱化剂条件下材料的耐蚀效果最好，其中A508III钢在ETA+DMA条件下的腐蚀速率较在氨水中降低了42%，并且指出氨分子参与了氧化膜的生成，复合碱化剂条件下的氧化膜更加薄且致密.Raiman等[49 ] 和蔡金平等[66 ] 均采用慢应变速率试验(SSRT)研究了不同碱化剂条件下304不锈钢与690TT合金的应力腐蚀行为，证明了两种材料在不同水化学环境中的应力腐蚀敏感性相当.Rhee等[67 ] 研究了不同碱化剂对碳钢材料的影响，试验表明pH值控制在9.5以上时，复合碱化剂(氨 + ETA)处理后SG系统内Fe离子含量减少了近50%，并指出温度也是影响Fe离子溶解的主要因素，试验温度区间(50~250℃)内，150℃时材料的腐蚀速率最大，这可能与该温度下Fe3 O4 的高溶解度和不稳定性有关.左萌等[24 ] 、朱志平等[68 ] 和曹松彦等[25 ] 结合电站实际工况分析了ETA热分解对于机组水汽品质的影响，MSR疏水系统铁离子含量降低了90%以上，且ETA的分解产物对二回路汽水品质影响不大，验证了ETA与二回路材料良好的相容性.左萌等[24 ] 还将ETA与吗啉的碱性、热稳定性、挥发性等方面进行了对比发现，ETA作为吗啉的裂解产物，挥发性、热稳定性和碱性等性能均强于吗啉，在二次侧湿蒸汽区域的防护效果更优，但对于含铜合金的电厂而言，吗啉的兼容性更好. ...
乙醇胺的热稳定性试验及其在核电站二回路系统的应用
2
2012
... MPH又称吗啡啉、1,4-氧氮六环，是一种有机化合物，其分子式为C4 H9 NO，可与水以任意比例互溶[24 ] .由于MPH气液分配系数小于氨，且其与铜材料良好的兼容性，MPH对于含Cu的机组可以提供很好的腐蚀防护能力[22 ] .不过MPH热稳定性较差，容易热分解产生一些低分子有机酸，导致二回路凝结水系统pH值偏低.此外，由于MPH分子量大的特点，分解会产生氨和大量乙酸盐和甲酸盐等，会增加排污系统中的阳离子电导率，从而使其对环境的污染也较AVT严重.另外，MPH在经济性方面也不够友好，MPH的价格较氨水昂贵十倍有余，同时MPH碱性偏弱，达到相同的给水pH值所需加药量高于ETA，会缩短二回路SG排污系统和精处理系统中树脂床的运行周期，加大了水化学运行成本和压力[25 ] . ...
... 研究人员在模拟二回路水化学条件下进行了大量实验并与核电厂的现场数据进行了对比[27 ,36 ,63 ,64 ] .曹林园等[65 ] 利用全浸试验研究了A508III和A106Cr.B低合金钢在ETA、氨水、ETA+DMA 3种碱化剂中的均匀腐蚀行为，结果表明复合碱化剂条件下材料的耐蚀效果最好，其中A508III钢在ETA+DMA条件下的腐蚀速率较在氨水中降低了42%，并且指出氨分子参与了氧化膜的生成，复合碱化剂条件下的氧化膜更加薄且致密.Raiman等[49 ] 和蔡金平等[66 ] 均采用慢应变速率试验(SSRT)研究了不同碱化剂条件下304不锈钢与690TT合金的应力腐蚀行为，证明了两种材料在不同水化学环境中的应力腐蚀敏感性相当.Rhee等[67 ] 研究了不同碱化剂对碳钢材料的影响，试验表明pH值控制在9.5以上时，复合碱化剂(氨 + ETA)处理后SG系统内Fe离子含量减少了近50%，并指出温度也是影响Fe离子溶解的主要因素，试验温度区间(50~250℃)内，150℃时材料的腐蚀速率最大，这可能与该温度下Fe3 O4 的高溶解度和不稳定性有关.左萌等[24 ] 、朱志平等[68 ] 和曹松彦等[25 ] 结合电站实际工况分析了ETA热分解对于机组水汽品质的影响，MSR疏水系统铁离子含量降低了90%以上，且ETA的分解产物对二回路汽水品质影响不大，验证了ETA与二回路材料良好的相容性.左萌等[24 ] 还将ETA与吗啉的碱性、热稳定性、挥发性等方面进行了对比发现，ETA作为吗啉的裂解产物，挥发性、热稳定性和碱性等性能均强于吗啉，在二次侧湿蒸汽区域的防护效果更优，但对于含铜合金的电厂而言，吗啉的兼容性更好. ...
1
1997
... 上世纪80年代后期MPH逐渐被开发为二回路水化学用碱化剂，美国于1986年正式使用MPH作为碱化剂.经验表明，使用MPH后给水输送的腐蚀产物比使用AVT工况下降低了2倍[26 ] .目前在欧洲国家仍有较多使用，全世界有15%的压水堆核电站采用MPH调节，其中法国有90%的压水堆核电站采用MPH调节[24 ] .我国仅有秦山核电厂三期的重水堆使用了MPH调节[27 ] . ...
Analysis and optimization on secondary system water chemistry control mode of Qinshan nuclear power plant
7
2021
... 上世纪80年代后期MPH逐渐被开发为二回路水化学用碱化剂，美国于1986年正式使用MPH作为碱化剂.经验表明，使用MPH后给水输送的腐蚀产物比使用AVT工况下降低了2倍[26 ] .目前在欧洲国家仍有较多使用，全世界有15%的压水堆核电站采用MPH调节，其中法国有90%的压水堆核电站采用MPH调节[24 ] .我国仅有秦山核电厂三期的重水堆使用了MPH调节[27 ] . ...
... ETA作为一种新型碱化剂，从20世纪90年代开始逐渐被采用并广泛用于核电站二回路系统的腐蚀控制[6 ] .目前，美国有56%的压水堆核电站添加ETA，欧洲国家通常采用MPH处理方案.但是，国内大多数压水堆核电站二回路碱化剂方案均采用单独添加氨作为pH控制剂的全挥发处理方案，直到2009年底在秦山核电厂才启用以ETA作为给水碱化剂的试验及示范工程[21 ,27 ] . ...
... 根据国内外的研究表明，相对单一碱化剂来说，复合碱化剂具有等效或更佳的pH值控制效果，更有利于碱化剂在整个二回路系统中的均匀分布，对二回路材料有更好的腐蚀抑制效果[34 ,35 ] .二回路水汽系统中，主蒸汽(VVP)、凝结水系统(CEX)、凝结水精处理系统(ATE)、给水除氧器系统(ADG)、高加给水系统(ARE)、蒸汽发生器排污系统(APG)以及汽水分离再热器(MSR)疏水和高加疏水系统(HPMS)都是决定二回路水质的关键系统[36 ] .图2 为秦山核电厂水化学控制优化试验中各类型碱化剂在不同水化学控制模式下二回路各系统的pH(25℃)结果[27 ] .图2a 显示氨水工况下二回路系统的pH值控制不均衡，分离器(MS)疏水系统的pH值远低于腐蚀控制要求(9.60)；乙醇胺工况下控制情况良好，但二回路蒸汽发生器CEX的pH值略低于控制要求(图2b )；氨水与ETA协同控制下，MS疏水系统、CEX和给水系统的pH值可得到有效提高，均达到9.60以上(图2c )；图2d 显示氨水-MPH复配控制模式下可实现二回路系统pH的均衡控制，但其不适用于排污系统采用树脂床净化回收的核电厂[27 ] . ...
... [27 ]. ...
... [
27 ]
pH values of secondary loop systems under various controlled water chemistries in Qinshan nuclear power plant<sup>[<xref ref-type="bibr" rid="R27">27</xref>]</sup>:(a) NH<sub>3</sub>·H<sub>2</sub>O, (b) ETA, (c) NH<sub>3</sub>·H<sub>2</sub>O + ETA, (d) NH<sub>3</sub>·H<sub>2</sub>O + Morpholine Fig.2 ![]()
我国对于复合碱化剂的研究工作和应用尚处于起步阶段，秦山一期、二期和三期分别采用ETA、氨水与ETA、氨水与MPH的复合碱化剂处理方案，代替方家山核电站所采取的单一氨水碱化剂添加方案，其中秦山二期堆型为重水堆. ...
... [
27 ]:(a) NH
3 ·H
2 O, (b) ETA, (c) NH
3 ·H
2 O + ETA, (d) NH
3 ·H
2 O + Morpholine
Fig.2 ![]()
我国对于复合碱化剂的研究工作和应用尚处于起步阶段，秦山一期、二期和三期分别采用ETA、氨水与ETA、氨水与MPH的复合碱化剂处理方案，代替方家山核电站所采取的单一氨水碱化剂添加方案，其中秦山二期堆型为重水堆. ...
... 研究人员在模拟二回路水化学条件下进行了大量实验并与核电厂的现场数据进行了对比[27 ,36 ,63 ,64 ] .曹林园等[65 ] 利用全浸试验研究了A508III和A106Cr.B低合金钢在ETA、氨水、ETA+DMA 3种碱化剂中的均匀腐蚀行为，结果表明复合碱化剂条件下材料的耐蚀效果最好，其中A508III钢在ETA+DMA条件下的腐蚀速率较在氨水中降低了42%，并且指出氨分子参与了氧化膜的生成，复合碱化剂条件下的氧化膜更加薄且致密.Raiman等[49 ] 和蔡金平等[66 ] 均采用慢应变速率试验(SSRT)研究了不同碱化剂条件下304不锈钢与690TT合金的应力腐蚀行为，证明了两种材料在不同水化学环境中的应力腐蚀敏感性相当.Rhee等[67 ] 研究了不同碱化剂对碳钢材料的影响，试验表明pH值控制在9.5以上时，复合碱化剂(氨 + ETA)处理后SG系统内Fe离子含量减少了近50%，并指出温度也是影响Fe离子溶解的主要因素，试验温度区间(50~250℃)内，150℃时材料的腐蚀速率最大，这可能与该温度下Fe3 O4 的高溶解度和不稳定性有关.左萌等[24 ] 、朱志平等[68 ] 和曹松彦等[25 ] 结合电站实际工况分析了ETA热分解对于机组水汽品质的影响，MSR疏水系统铁离子含量降低了90%以上，且ETA的分解产物对二回路汽水品质影响不大，验证了ETA与二回路材料良好的相容性.左萌等[24 ] 还将ETA与吗啉的碱性、热稳定性、挥发性等方面进行了对比发现，ETA作为吗啉的裂解产物，挥发性、热稳定性和碱性等性能均强于吗啉，在二次侧湿蒸汽区域的防护效果更优，但对于含铜合金的电厂而言，吗啉的兼容性更好. ...
秦山核电站二回路系统水化学控制模式的分析和优化
7
2021
... 上世纪80年代后期MPH逐渐被开发为二回路水化学用碱化剂，美国于1986年正式使用MPH作为碱化剂.经验表明，使用MPH后给水输送的腐蚀产物比使用AVT工况下降低了2倍[26 ] .目前在欧洲国家仍有较多使用，全世界有15%的压水堆核电站采用MPH调节，其中法国有90%的压水堆核电站采用MPH调节[24 ] .我国仅有秦山核电厂三期的重水堆使用了MPH调节[27 ] . ...
... ETA作为一种新型碱化剂，从20世纪90年代开始逐渐被采用并广泛用于核电站二回路系统的腐蚀控制[6 ] .目前，美国有56%的压水堆核电站添加ETA，欧洲国家通常采用MPH处理方案.但是，国内大多数压水堆核电站二回路碱化剂方案均采用单独添加氨作为pH控制剂的全挥发处理方案，直到2009年底在秦山核电厂才启用以ETA作为给水碱化剂的试验及示范工程[21 ,27 ] . ...
... 根据国内外的研究表明，相对单一碱化剂来说，复合碱化剂具有等效或更佳的pH值控制效果，更有利于碱化剂在整个二回路系统中的均匀分布，对二回路材料有更好的腐蚀抑制效果[34 ,35 ] .二回路水汽系统中，主蒸汽(VVP)、凝结水系统(CEX)、凝结水精处理系统(ATE)、给水除氧器系统(ADG)、高加给水系统(ARE)、蒸汽发生器排污系统(APG)以及汽水分离再热器(MSR)疏水和高加疏水系统(HPMS)都是决定二回路水质的关键系统[36 ] .图2 为秦山核电厂水化学控制优化试验中各类型碱化剂在不同水化学控制模式下二回路各系统的pH(25℃)结果[27 ] .图2a 显示氨水工况下二回路系统的pH值控制不均衡，分离器(MS)疏水系统的pH值远低于腐蚀控制要求(9.60)；乙醇胺工况下控制情况良好，但二回路蒸汽发生器CEX的pH值略低于控制要求(图2b )；氨水与ETA协同控制下，MS疏水系统、CEX和给水系统的pH值可得到有效提高，均达到9.60以上(图2c )；图2d 显示氨水-MPH复配控制模式下可实现二回路系统pH的均衡控制，但其不适用于排污系统采用树脂床净化回收的核电厂[27 ] . ...
... [27 ]. ...
... [
27 ]
pH values of secondary loop systems under various controlled water chemistries in Qinshan nuclear power plant<sup>[<xref ref-type="bibr" rid="R27">27</xref>]</sup>:(a) NH<sub>3</sub>·H<sub>2</sub>O, (b) ETA, (c) NH<sub>3</sub>·H<sub>2</sub>O + ETA, (d) NH<sub>3</sub>·H<sub>2</sub>O + Morpholine Fig.2 ![]()
我国对于复合碱化剂的研究工作和应用尚处于起步阶段，秦山一期、二期和三期分别采用ETA、氨水与ETA、氨水与MPH的复合碱化剂处理方案，代替方家山核电站所采取的单一氨水碱化剂添加方案，其中秦山二期堆型为重水堆. ...
... [
27 ]:(a) NH
3 ·H
2 O, (b) ETA, (c) NH
3 ·H
2 O + ETA, (d) NH
3 ·H
2 O + Morpholine
Fig.2 ![]()
我国对于复合碱化剂的研究工作和应用尚处于起步阶段，秦山一期、二期和三期分别采用ETA、氨水与ETA、氨水与MPH的复合碱化剂处理方案，代替方家山核电站所采取的单一氨水碱化剂添加方案，其中秦山二期堆型为重水堆. ...
... 研究人员在模拟二回路水化学条件下进行了大量实验并与核电厂的现场数据进行了对比[27 ,36 ,63 ,64 ] .曹林园等[65 ] 利用全浸试验研究了A508III和A106Cr.B低合金钢在ETA、氨水、ETA+DMA 3种碱化剂中的均匀腐蚀行为，结果表明复合碱化剂条件下材料的耐蚀效果最好，其中A508III钢在ETA+DMA条件下的腐蚀速率较在氨水中降低了42%，并且指出氨分子参与了氧化膜的生成，复合碱化剂条件下的氧化膜更加薄且致密.Raiman等[49 ] 和蔡金平等[66 ] 均采用慢应变速率试验(SSRT)研究了不同碱化剂条件下304不锈钢与690TT合金的应力腐蚀行为，证明了两种材料在不同水化学环境中的应力腐蚀敏感性相当.Rhee等[67 ] 研究了不同碱化剂对碳钢材料的影响，试验表明pH值控制在9.5以上时，复合碱化剂(氨 + ETA)处理后SG系统内Fe离子含量减少了近50%，并指出温度也是影响Fe离子溶解的主要因素，试验温度区间(50~250℃)内，150℃时材料的腐蚀速率最大，这可能与该温度下Fe3 O4 的高溶解度和不稳定性有关.左萌等[24 ] 、朱志平等[68 ] 和曹松彦等[25 ] 结合电站实际工况分析了ETA热分解对于机组水汽品质的影响，MSR疏水系统铁离子含量降低了90%以上，且ETA的分解产物对二回路汽水品质影响不大，验证了ETA与二回路材料良好的相容性.左萌等[24 ] 还将ETA与吗啉的碱性、热稳定性、挥发性等方面进行了对比发现，ETA作为吗啉的裂解产物，挥发性、热稳定性和碱性等性能均强于吗啉，在二次侧湿蒸汽区域的防护效果更优，但对于含铜合金的电厂而言，吗啉的兼容性更好. ...
Research on application characteristics of ethanolamine used in secondary system of nuclear power plants
1
2014
... ETA又称2-氨基乙醇，也是一种有机化合物，其分子式为C2 H7 NO，具有良好的热稳定性，可与水混溶，常用作乳化剂、橡胶促进剂、腐蚀抑制剂等[24 ] .ETA具有较强的碱性、较低的汽液分配性以及良好的热稳定性[28 ] .ETA是具有低挥发性的中等强度有机碱，被广泛地用作电厂的pH调节剂并且表现出了良好的腐蚀抑制能力，使用乙醇胺替代氨水后，水相区域设备的腐蚀产物中铁氧化物含量明显降低，水相区域pH显著提高，SG内部腐蚀产物沉积量减少了近20%[29 ] .不过，相对于吗啉来说，ETA也有不足之处，MPH的汽液分配系数在高温时接近1，而ETA的汽液分配系数小于1，所以ETA在水汽中的分布不如MPH均匀[30 ] .另外，ETA也会发生少量热分解产生胺和低分子有机酸(乙醇酸、甲酸、乙酸)[29 ] .关于ETA分解生成的有机酸研究较少，目前国内外研究认为有机酸对于SG的腐蚀基本没有影响[31 ,32 ] . ...
核电厂二回路乙醇胺的应用性能研究
1
2014
... ETA又称2-氨基乙醇，也是一种有机化合物，其分子式为C2 H7 NO，具有良好的热稳定性，可与水混溶，常用作乳化剂、橡胶促进剂、腐蚀抑制剂等[24 ] .ETA具有较强的碱性、较低的汽液分配性以及良好的热稳定性[28 ] .ETA是具有低挥发性的中等强度有机碱，被广泛地用作电厂的pH调节剂并且表现出了良好的腐蚀抑制能力，使用乙醇胺替代氨水后，水相区域设备的腐蚀产物中铁氧化物含量明显降低，水相区域pH显著提高，SG内部腐蚀产物沉积量减少了近20%[29 ] .不过，相对于吗啉来说，ETA也有不足之处，MPH的汽液分配系数在高温时接近1，而ETA的汽液分配系数小于1，所以ETA在水汽中的分布不如MPH均匀[30 ] .另外，ETA也会发生少量热分解产生胺和低分子有机酸(乙醇酸、甲酸、乙酸)[29 ] .关于ETA分解生成的有机酸研究较少，目前国内外研究认为有机酸对于SG的腐蚀基本没有影响[31 ,32 ] . ...
Research of ETA water chemistry treatment technology in secondary circuit of PWR plant
2
2014
... ETA又称2-氨基乙醇，也是一种有机化合物，其分子式为C2 H7 NO，具有良好的热稳定性，可与水混溶，常用作乳化剂、橡胶促进剂、腐蚀抑制剂等[24 ] .ETA具有较强的碱性、较低的汽液分配性以及良好的热稳定性[28 ] .ETA是具有低挥发性的中等强度有机碱，被广泛地用作电厂的pH调节剂并且表现出了良好的腐蚀抑制能力，使用乙醇胺替代氨水后，水相区域设备的腐蚀产物中铁氧化物含量明显降低，水相区域pH显著提高，SG内部腐蚀产物沉积量减少了近20%[29 ] .不过，相对于吗啉来说，ETA也有不足之处，MPH的汽液分配系数在高温时接近1，而ETA的汽液分配系数小于1，所以ETA在水汽中的分布不如MPH均匀[30 ] .另外，ETA也会发生少量热分解产生胺和低分子有机酸(乙醇酸、甲酸、乙酸)[29 ] .关于ETA分解生成的有机酸研究较少，目前国内外研究认为有机酸对于SG的腐蚀基本没有影响[31 ,32 ] . ...
... [29 ].关于ETA分解生成的有机酸研究较少，目前国内外研究认为有机酸对于SG的腐蚀基本没有影响[31 ,32 ] . ...
压水堆核电厂二回路ETA水化学处理研究
2
2014
... ETA又称2-氨基乙醇，也是一种有机化合物，其分子式为C2 H7 NO，具有良好的热稳定性，可与水混溶，常用作乳化剂、橡胶促进剂、腐蚀抑制剂等[24 ] .ETA具有较强的碱性、较低的汽液分配性以及良好的热稳定性[28 ] .ETA是具有低挥发性的中等强度有机碱，被广泛地用作电厂的pH调节剂并且表现出了良好的腐蚀抑制能力，使用乙醇胺替代氨水后，水相区域设备的腐蚀产物中铁氧化物含量明显降低，水相区域pH显著提高，SG内部腐蚀产物沉积量减少了近20%[29 ] .不过，相对于吗啉来说，ETA也有不足之处，MPH的汽液分配系数在高温时接近1，而ETA的汽液分配系数小于1，所以ETA在水汽中的分布不如MPH均匀[30 ] .另外，ETA也会发生少量热分解产生胺和低分子有机酸(乙醇酸、甲酸、乙酸)[29 ] .关于ETA分解生成的有机酸研究较少，目前国内外研究认为有机酸对于SG的腐蚀基本没有影响[31 ,32 ] . ...
... [29 ].关于ETA分解生成的有机酸研究较少，目前国内外研究认为有机酸对于SG的腐蚀基本没有影响[31 ,32 ] . ...
On the application of ethanolamine in the secondary circuit of nuclear power plants
1
2010
... ETA又称2-氨基乙醇，也是一种有机化合物，其分子式为C2 H7 NO，具有良好的热稳定性，可与水混溶，常用作乳化剂、橡胶促进剂、腐蚀抑制剂等[24 ] .ETA具有较强的碱性、较低的汽液分配性以及良好的热稳定性[28 ] .ETA是具有低挥发性的中等强度有机碱，被广泛地用作电厂的pH调节剂并且表现出了良好的腐蚀抑制能力，使用乙醇胺替代氨水后，水相区域设备的腐蚀产物中铁氧化物含量明显降低，水相区域pH显著提高，SG内部腐蚀产物沉积量减少了近20%[29 ] .不过，相对于吗啉来说，ETA也有不足之处，MPH的汽液分配系数在高温时接近1，而ETA的汽液分配系数小于1，所以ETA在水汽中的分布不如MPH均匀[30 ] .另外，ETA也会发生少量热分解产生胺和低分子有机酸(乙醇酸、甲酸、乙酸)[29 ] .关于ETA分解生成的有机酸研究较少，目前国内外研究认为有机酸对于SG的腐蚀基本没有影响[31 ,32 ] . ...
关于乙醇胺在核电站二回路的应用
1
2010
... ETA又称2-氨基乙醇，也是一种有机化合物，其分子式为C2 H7 NO，具有良好的热稳定性，可与水混溶，常用作乳化剂、橡胶促进剂、腐蚀抑制剂等[24 ] .ETA具有较强的碱性、较低的汽液分配性以及良好的热稳定性[28 ] .ETA是具有低挥发性的中等强度有机碱，被广泛地用作电厂的pH调节剂并且表现出了良好的腐蚀抑制能力，使用乙醇胺替代氨水后，水相区域设备的腐蚀产物中铁氧化物含量明显降低，水相区域pH显著提高，SG内部腐蚀产物沉积量减少了近20%[29 ] .不过，相对于吗啉来说，ETA也有不足之处，MPH的汽液分配系数在高温时接近1，而ETA的汽液分配系数小于1，所以ETA在水汽中的分布不如MPH均匀[30 ] .另外，ETA也会发生少量热分解产生胺和低分子有机酸(乙醇酸、甲酸、乙酸)[29 ] .关于ETA分解生成的有机酸研究较少，目前国内外研究认为有机酸对于SG的腐蚀基本没有影响[31 ,32 ] . ...
Adoptation of ethanolamine to inhibit flow-accelerated corrosion in secondary systems of nuclear power stations
1
2011
... ETA又称2-氨基乙醇，也是一种有机化合物，其分子式为C2 H7 NO，具有良好的热稳定性，可与水混溶，常用作乳化剂、橡胶促进剂、腐蚀抑制剂等[24 ] .ETA具有较强的碱性、较低的汽液分配性以及良好的热稳定性[28 ] .ETA是具有低挥发性的中等强度有机碱，被广泛地用作电厂的pH调节剂并且表现出了良好的腐蚀抑制能力，使用乙醇胺替代氨水后，水相区域设备的腐蚀产物中铁氧化物含量明显降低，水相区域pH显著提高，SG内部腐蚀产物沉积量减少了近20%[29 ] .不过，相对于吗啉来说，ETA也有不足之处，MPH的汽液分配系数在高温时接近1，而ETA的汽液分配系数小于1，所以ETA在水汽中的分布不如MPH均匀[30 ] .另外，ETA也会发生少量热分解产生胺和低分子有机酸(乙醇酸、甲酸、乙酸)[29 ] .关于ETA分解生成的有机酸研究较少，目前国内外研究认为有机酸对于SG的腐蚀基本没有影响[31 ,32 ] . ...
采用乙醇胺抑制核电站二回路系统的流动加速腐蚀
1
2011
... ETA又称2-氨基乙醇，也是一种有机化合物，其分子式为C2 H7 NO，具有良好的热稳定性，可与水混溶，常用作乳化剂、橡胶促进剂、腐蚀抑制剂等[24 ] .ETA具有较强的碱性、较低的汽液分配性以及良好的热稳定性[28 ] .ETA是具有低挥发性的中等强度有机碱，被广泛地用作电厂的pH调节剂并且表现出了良好的腐蚀抑制能力，使用乙醇胺替代氨水后，水相区域设备的腐蚀产物中铁氧化物含量明显降低，水相区域pH显著提高，SG内部腐蚀产物沉积量减少了近20%[29 ] .不过，相对于吗啉来说，ETA也有不足之处，MPH的汽液分配系数在高温时接近1，而ETA的汽液分配系数小于1，所以ETA在水汽中的分布不如MPH均匀[30 ] .另外，ETA也会发生少量热分解产生胺和低分子有机酸(乙醇酸、甲酸、乙酸)[29 ] .关于ETA分解生成的有机酸研究较少，目前国内外研究认为有机酸对于SG的腐蚀基本没有影响[31 ,32 ] . ...
Modifications in the secondary circuit chemistry control of embalse NPP
1
2008
... ETA又称2-氨基乙醇，也是一种有机化合物，其分子式为C2 H7 NO，具有良好的热稳定性，可与水混溶，常用作乳化剂、橡胶促进剂、腐蚀抑制剂等[24 ] .ETA具有较强的碱性、较低的汽液分配性以及良好的热稳定性[28 ] .ETA是具有低挥发性的中等强度有机碱，被广泛地用作电厂的pH调节剂并且表现出了良好的腐蚀抑制能力，使用乙醇胺替代氨水后，水相区域设备的腐蚀产物中铁氧化物含量明显降低，水相区域pH显著提高，SG内部腐蚀产物沉积量减少了近20%[29 ] .不过，相对于吗啉来说，ETA也有不足之处，MPH的汽液分配系数在高温时接近1，而ETA的汽液分配系数小于1，所以ETA在水汽中的分布不如MPH均匀[30 ] .另外，ETA也会发生少量热分解产生胺和低分子有机酸(乙醇酸、甲酸、乙酸)[29 ] .关于ETA分解生成的有机酸研究较少，目前国内外研究认为有机酸对于SG的腐蚀基本没有影响[31 ,32 ] . ...
1
... 复合碱化剂是指美国电力研究院开发的以ETA作为基体，并复合添加其它胺形成的复合品[22 ] .复合碱化剂由双组分或多组分挥发性碱性物质配制而成，且在150~300℃下至少含有一种汽液分配因子大于1的碱性A类物质和一种汽液分配因子小于1的碱性B类物质[33 ] . ...
1
... 复合碱化剂是指美国电力研究院开发的以ETA作为基体，并复合添加其它胺形成的复合品[22 ] .复合碱化剂由双组分或多组分挥发性碱性物质配制而成，且在150~300℃下至少含有一种汽液分配因子大于1的碱性A类物质和一种汽液分配因子小于1的碱性B类物质[33 ] . ...
Feasibility study on combined application of ethanolamine and ammonia in the secondary circuit of nuclear power plant
1
2019
... 根据国内外的研究表明，相对单一碱化剂来说，复合碱化剂具有等效或更佳的pH值控制效果，更有利于碱化剂在整个二回路系统中的均匀分布，对二回路材料有更好的腐蚀抑制效果[34 ,35 ] .二回路水汽系统中，主蒸汽(VVP)、凝结水系统(CEX)、凝结水精处理系统(ATE)、给水除氧器系统(ADG)、高加给水系统(ARE)、蒸汽发生器排污系统(APG)以及汽水分离再热器(MSR)疏水和高加疏水系统(HPMS)都是决定二回路水质的关键系统[36 ] .图2 为秦山核电厂水化学控制优化试验中各类型碱化剂在不同水化学控制模式下二回路各系统的pH(25℃)结果[27 ] .图2a 显示氨水工况下二回路系统的pH值控制不均衡，分离器(MS)疏水系统的pH值远低于腐蚀控制要求(9.60)；乙醇胺工况下控制情况良好，但二回路蒸汽发生器CEX的pH值略低于控制要求(图2b )；氨水与ETA协同控制下，MS疏水系统、CEX和给水系统的pH值可得到有效提高，均达到9.60以上(图2c )；图2d 显示氨水-MPH复配控制模式下可实现二回路系统pH的均衡控制，但其不适用于排污系统采用树脂床净化回收的核电厂[27 ] . ...
核电站二回路乙醇胺与氨复合应用可行性研究
1
2019
... 根据国内外的研究表明，相对单一碱化剂来说，复合碱化剂具有等效或更佳的pH值控制效果，更有利于碱化剂在整个二回路系统中的均匀分布，对二回路材料有更好的腐蚀抑制效果[34 ,35 ] .二回路水汽系统中，主蒸汽(VVP)、凝结水系统(CEX)、凝结水精处理系统(ATE)、给水除氧器系统(ADG)、高加给水系统(ARE)、蒸汽发生器排污系统(APG)以及汽水分离再热器(MSR)疏水和高加疏水系统(HPMS)都是决定二回路水质的关键系统[36 ] .图2 为秦山核电厂水化学控制优化试验中各类型碱化剂在不同水化学控制模式下二回路各系统的pH(25℃)结果[27 ] .图2a 显示氨水工况下二回路系统的pH值控制不均衡，分离器(MS)疏水系统的pH值远低于腐蚀控制要求(9.60)；乙醇胺工况下控制情况良好，但二回路蒸汽发生器CEX的pH值略低于控制要求(图2b )；氨水与ETA协同控制下，MS疏水系统、CEX和给水系统的pH值可得到有效提高，均达到9.60以上(图2c )；图2d 显示氨水-MPH复配控制模式下可实现二回路系统pH的均衡控制，但其不适用于排污系统采用树脂床净化回收的核电厂[27 ] . ...
Corrosion inhibition characteristics of 304L stainless steel under ETA+MPA water condition under simulated secondary circuit environment
1
2021
... 根据国内外的研究表明，相对单一碱化剂来说，复合碱化剂具有等效或更佳的pH值控制效果，更有利于碱化剂在整个二回路系统中的均匀分布，对二回路材料有更好的腐蚀抑制效果[34 ,35 ] .二回路水汽系统中，主蒸汽(VVP)、凝结水系统(CEX)、凝结水精处理系统(ATE)、给水除氧器系统(ADG)、高加给水系统(ARE)、蒸汽发生器排污系统(APG)以及汽水分离再热器(MSR)疏水和高加疏水系统(HPMS)都是决定二回路水质的关键系统[36 ] .图2 为秦山核电厂水化学控制优化试验中各类型碱化剂在不同水化学控制模式下二回路各系统的pH(25℃)结果[27 ] .图2a 显示氨水工况下二回路系统的pH值控制不均衡，分离器(MS)疏水系统的pH值远低于腐蚀控制要求(9.60)；乙醇胺工况下控制情况良好，但二回路蒸汽发生器CEX的pH值略低于控制要求(图2b )；氨水与ETA协同控制下，MS疏水系统、CEX和给水系统的pH值可得到有效提高，均达到9.60以上(图2c )；图2d 显示氨水-MPH复配控制模式下可实现二回路系统pH的均衡控制，但其不适用于排污系统采用树脂床净化回收的核电厂[27 ] . ...
模拟二回路环境下乙醇胺与3-甲氧基丙胺复合水工况对304L不锈钢的缓蚀特性
1
2021
... 根据国内外的研究表明，相对单一碱化剂来说，复合碱化剂具有等效或更佳的pH值控制效果，更有利于碱化剂在整个二回路系统中的均匀分布，对二回路材料有更好的腐蚀抑制效果[34 ,35 ] .二回路水汽系统中，主蒸汽(VVP)、凝结水系统(CEX)、凝结水精处理系统(ATE)、给水除氧器系统(ADG)、高加给水系统(ARE)、蒸汽发生器排污系统(APG)以及汽水分离再热器(MSR)疏水和高加疏水系统(HPMS)都是决定二回路水质的关键系统[36 ] .图2 为秦山核电厂水化学控制优化试验中各类型碱化剂在不同水化学控制模式下二回路各系统的pH(25℃)结果[27 ] .图2a 显示氨水工况下二回路系统的pH值控制不均衡，分离器(MS)疏水系统的pH值远低于腐蚀控制要求(9.60)；乙醇胺工况下控制情况良好，但二回路蒸汽发生器CEX的pH值略低于控制要求(图2b )；氨水与ETA协同控制下，MS疏水系统、CEX和给水系统的pH值可得到有效提高，均达到9.60以上(图2c )；图2d 显示氨水-MPH复配控制模式下可实现二回路系统pH的均衡控制，但其不适用于排污系统采用树脂床净化回收的核电厂[27 ] . ...
2
2008
... 根据国内外的研究表明，相对单一碱化剂来说，复合碱化剂具有等效或更佳的pH值控制效果，更有利于碱化剂在整个二回路系统中的均匀分布，对二回路材料有更好的腐蚀抑制效果[34 ,35 ] .二回路水汽系统中，主蒸汽(VVP)、凝结水系统(CEX)、凝结水精处理系统(ATE)、给水除氧器系统(ADG)、高加给水系统(ARE)、蒸汽发生器排污系统(APG)以及汽水分离再热器(MSR)疏水和高加疏水系统(HPMS)都是决定二回路水质的关键系统[36 ] .图2 为秦山核电厂水化学控制优化试验中各类型碱化剂在不同水化学控制模式下二回路各系统的pH(25℃)结果[27 ] .图2a 显示氨水工况下二回路系统的pH值控制不均衡，分离器(MS)疏水系统的pH值远低于腐蚀控制要求(9.60)；乙醇胺工况下控制情况良好，但二回路蒸汽发生器CEX的pH值略低于控制要求(图2b )；氨水与ETA协同控制下，MS疏水系统、CEX和给水系统的pH值可得到有效提高，均达到9.60以上(图2c )；图2d 显示氨水-MPH复配控制模式下可实现二回路系统pH的均衡控制，但其不适用于排污系统采用树脂床净化回收的核电厂[27 ] . ...
... 研究人员在模拟二回路水化学条件下进行了大量实验并与核电厂的现场数据进行了对比[27 ,36 ,63 ,64 ] .曹林园等[65 ] 利用全浸试验研究了A508III和A106Cr.B低合金钢在ETA、氨水、ETA+DMA 3种碱化剂中的均匀腐蚀行为，结果表明复合碱化剂条件下材料的耐蚀效果最好，其中A508III钢在ETA+DMA条件下的腐蚀速率较在氨水中降低了42%，并且指出氨分子参与了氧化膜的生成，复合碱化剂条件下的氧化膜更加薄且致密.Raiman等[49 ] 和蔡金平等[66 ] 均采用慢应变速率试验(SSRT)研究了不同碱化剂条件下304不锈钢与690TT合金的应力腐蚀行为，证明了两种材料在不同水化学环境中的应力腐蚀敏感性相当.Rhee等[67 ] 研究了不同碱化剂对碳钢材料的影响，试验表明pH值控制在9.5以上时，复合碱化剂(氨 + ETA)处理后SG系统内Fe离子含量减少了近50%，并指出温度也是影响Fe离子溶解的主要因素，试验温度区间(50~250℃)内，150℃时材料的腐蚀速率最大，这可能与该温度下Fe3 O4 的高溶解度和不稳定性有关.左萌等[24 ] 、朱志平等[68 ] 和曹松彦等[25 ] 结合电站实际工况分析了ETA热分解对于机组水汽品质的影响，MSR疏水系统铁离子含量降低了90%以上，且ETA的分解产物对二回路汽水品质影响不大，验证了ETA与二回路材料良好的相容性.左萌等[24 ] 还将ETA与吗啉的碱性、热稳定性、挥发性等方面进行了对比发现，ETA作为吗啉的裂解产物，挥发性、热稳定性和碱性等性能均强于吗啉，在二次侧湿蒸汽区域的防护效果更优，但对于含铜合金的电厂而言，吗啉的兼容性更好. ...
2
2008
... 根据国内外的研究表明，相对单一碱化剂来说，复合碱化剂具有等效或更佳的pH值控制效果，更有利于碱化剂在整个二回路系统中的均匀分布，对二回路材料有更好的腐蚀抑制效果[34 ,35 ] .二回路水汽系统中，主蒸汽(VVP)、凝结水系统(CEX)、凝结水精处理系统(ATE)、给水除氧器系统(ADG)、高加给水系统(ARE)、蒸汽发生器排污系统(APG)以及汽水分离再热器(MSR)疏水和高加疏水系统(HPMS)都是决定二回路水质的关键系统[36 ] .图2 为秦山核电厂水化学控制优化试验中各类型碱化剂在不同水化学控制模式下二回路各系统的pH(25℃)结果[27 ] .图2a 显示氨水工况下二回路系统的pH值控制不均衡，分离器(MS)疏水系统的pH值远低于腐蚀控制要求(9.60)；乙醇胺工况下控制情况良好，但二回路蒸汽发生器CEX的pH值略低于控制要求(图2b )；氨水与ETA协同控制下，MS疏水系统、CEX和给水系统的pH值可得到有效提高，均达到9.60以上(图2c )；图2d 显示氨水-MPH复配控制模式下可实现二回路系统pH的均衡控制，但其不适用于排污系统采用树脂床净化回收的核电厂[27 ] . ...
... 研究人员在模拟二回路水化学条件下进行了大量实验并与核电厂的现场数据进行了对比[27 ,36 ,63 ,64 ] .曹林园等[65 ] 利用全浸试验研究了A508III和A106Cr.B低合金钢在ETA、氨水、ETA+DMA 3种碱化剂中的均匀腐蚀行为，结果表明复合碱化剂条件下材料的耐蚀效果最好，其中A508III钢在ETA+DMA条件下的腐蚀速率较在氨水中降低了42%，并且指出氨分子参与了氧化膜的生成，复合碱化剂条件下的氧化膜更加薄且致密.Raiman等[49 ] 和蔡金平等[66 ] 均采用慢应变速率试验(SSRT)研究了不同碱化剂条件下304不锈钢与690TT合金的应力腐蚀行为，证明了两种材料在不同水化学环境中的应力腐蚀敏感性相当.Rhee等[67 ] 研究了不同碱化剂对碳钢材料的影响，试验表明pH值控制在9.5以上时，复合碱化剂(氨 + ETA)处理后SG系统内Fe离子含量减少了近50%，并指出温度也是影响Fe离子溶解的主要因素，试验温度区间(50~250℃)内，150℃时材料的腐蚀速率最大，这可能与该温度下Fe3 O4 的高溶解度和不稳定性有关.左萌等[24 ] 、朱志平等[68 ] 和曹松彦等[25 ] 结合电站实际工况分析了ETA热分解对于机组水汽品质的影响，MSR疏水系统铁离子含量降低了90%以上，且ETA的分解产物对二回路汽水品质影响不大，验证了ETA与二回路材料良好的相容性.左萌等[24 ] 还将ETA与吗啉的碱性、热稳定性、挥发性等方面进行了对比发现，ETA作为吗啉的裂解产物，挥发性、热稳定性和碱性等性能均强于吗啉，在二次侧湿蒸汽区域的防护效果更优，但对于含铜合金的电厂而言，吗啉的兼容性更好. ...
Characterization of the oxide formed in the presence of poly acrylic acid over the steam generator structural materials of nuclear power plants
2
2013
... 为最大化地提高SG中污垢的去除效率，核电二回路水化学控制中还会添加辅助试剂，主要包括分散剂和成膜胺.分散剂是指能降低分散体系固体或液体粒子聚集的物质，最初用于燃煤电厂的沉积物控制，高分子量聚丙烯酸(PAA)是一种主要的高温分散剂[37 ] .分散剂的主要作用机理是有效地保留Fe离子及腐蚀产物溶解在液相中[38 ~40 ] ，避免再沉积过程[37 ] ，从而提高SG的排污效率.核电厂的初步试验证明了PAA的有效性[41 ] ，美国Duke Energy公司在McGuire核电站2号机组进行了二回路给水添加PAA的工程试验，表明添加2~4 μg/L的PAA可使腐蚀产物的去除效率提高至45%~50%，并且传热性能也会略微提高. ...
... [37 ]，从而提高SG的排污效率.核电厂的初步试验证明了PAA的有效性[41 ] ，美国Duke Energy公司在McGuire核电站2号机组进行了二回路给水添加PAA的工程试验，表明添加2~4 μg/L的PAA可使腐蚀产物的去除效率提高至45%~50%，并且传热性能也会略微提高. ...
1
2013
... 为最大化地提高SG中污垢的去除效率，核电二回路水化学控制中还会添加辅助试剂，主要包括分散剂和成膜胺.分散剂是指能降低分散体系固体或液体粒子聚集的物质，最初用于燃煤电厂的沉积物控制，高分子量聚丙烯酸(PAA)是一种主要的高温分散剂[37 ] .分散剂的主要作用机理是有效地保留Fe离子及腐蚀产物溶解在液相中[38 ~40 ] ，避免再沉积过程[37 ] ，从而提高SG的排污效率.核电厂的初步试验证明了PAA的有效性[41 ] ，美国Duke Energy公司在McGuire核电站2号机组进行了二回路给水添加PAA的工程试验，表明添加2~4 μg/L的PAA可使腐蚀产物的去除效率提高至45%~50%，并且传热性能也会略微提高. ...
Influence of dispersant on corrosion behavior of structure materials in pressurized water reactor secondary side water conditions
0
2016
模拟压水堆(PWR)二回路条件下添加分散剂对结构材料腐蚀行为的影响
0
2016
Effect of polyacrylic acid on dispersion characteristics of corrosion product Fe3 O4 in water of power plant and its mechanism
1
2022
... 为最大化地提高SG中污垢的去除效率，核电二回路水化学控制中还会添加辅助试剂，主要包括分散剂和成膜胺.分散剂是指能降低分散体系固体或液体粒子聚集的物质，最初用于燃煤电厂的沉积物控制，高分子量聚丙烯酸(PAA)是一种主要的高温分散剂[37 ] .分散剂的主要作用机理是有效地保留Fe离子及腐蚀产物溶解在液相中[38 ~40 ] ，避免再沉积过程[37 ] ，从而提高SG的排污效率.核电厂的初步试验证明了PAA的有效性[41 ] ，美国Duke Energy公司在McGuire核电站2号机组进行了二回路给水添加PAA的工程试验，表明添加2~4 μg/L的PAA可使腐蚀产物的去除效率提高至45%~50%，并且传热性能也会略微提高. ...
聚丙烯酸对Fe3 O4 的分散特性及其机理研究
1
2022
... 为最大化地提高SG中污垢的去除效率，核电二回路水化学控制中还会添加辅助试剂，主要包括分散剂和成膜胺.分散剂是指能降低分散体系固体或液体粒子聚集的物质，最初用于燃煤电厂的沉积物控制，高分子量聚丙烯酸(PAA)是一种主要的高温分散剂[37 ] .分散剂的主要作用机理是有效地保留Fe离子及腐蚀产物溶解在液相中[38 ~40 ] ，避免再沉积过程[37 ] ，从而提高SG的排污效率.核电厂的初步试验证明了PAA的有效性[41 ] ，美国Duke Energy公司在McGuire核电站2号机组进行了二回路给水添加PAA的工程试验，表明添加2~4 μg/L的PAA可使腐蚀产物的去除效率提高至45%~50%，并且传热性能也会略微提高. ...
1
2007
... 为最大化地提高SG中污垢的去除效率，核电二回路水化学控制中还会添加辅助试剂，主要包括分散剂和成膜胺.分散剂是指能降低分散体系固体或液体粒子聚集的物质，最初用于燃煤电厂的沉积物控制，高分子量聚丙烯酸(PAA)是一种主要的高温分散剂[37 ] .分散剂的主要作用机理是有效地保留Fe离子及腐蚀产物溶解在液相中[38 ~40 ] ，避免再沉积过程[37 ] ，从而提高SG的排污效率.核电厂的初步试验证明了PAA的有效性[41 ] ，美国Duke Energy公司在McGuire核电站2号机组进行了二回路给水添加PAA的工程试验，表明添加2~4 μg/L的PAA可使腐蚀产物的去除效率提高至45%~50%，并且传热性能也会略微提高. ...
3
2014
... 成膜胺(FFA)是一种属于低聚烷基脂肪胺一族的定性化学物质，常用于工业冷凝系统[42 ] .其中，十八烷胺(ODA)是最具代表的成膜胺之一，通常与碱化剂协同使用[42 ] .成膜胺的作用机理是可以在金属表面吸附形成单层疏水薄膜，阻止金属离子向外扩散和腐蚀介质向基体渗透[42 ,43 ] ，ODA还可以缓解管道的局部腐蚀如管道裂纹的扩展速度[44 ] , 是现有二回路水化学的有益补充.目前，成膜胺主要用作压水堆临停阶段的一种保养技术，根据Ramminger给出的二回路保养工艺[45 ] ，使用1.5 mg/L 成膜胺便可有效地提高二回路系统材料的去污效率，不过尚未大规模应用，处于探究和推广阶段. ...
... [42 ].成膜胺的作用机理是可以在金属表面吸附形成单层疏水薄膜，阻止金属离子向外扩散和腐蚀介质向基体渗透[42 ,43 ] ，ODA还可以缓解管道的局部腐蚀如管道裂纹的扩展速度[44 ] , 是现有二回路水化学的有益补充.目前，成膜胺主要用作压水堆临停阶段的一种保养技术，根据Ramminger给出的二回路保养工艺[45 ] ，使用1.5 mg/L 成膜胺便可有效地提高二回路系统材料的去污效率，不过尚未大规模应用，处于探究和推广阶段. ...
... [42 ,43 ]，ODA还可以缓解管道的局部腐蚀如管道裂纹的扩展速度[44 ] , 是现有二回路水化学的有益补充.目前，成膜胺主要用作压水堆临停阶段的一种保养技术，根据Ramminger给出的二回路保养工艺[45 ] ，使用1.5 mg/L 成膜胺便可有效地提高二回路系统材料的去污效率，不过尚未大规模应用，处于探究和推广阶段. ...
The maintenance technology of film-forming amine on the inner wall of the condenser drain pipe in the secondary circuit of the pressurized water reactor
1
2021
... 成膜胺(FFA)是一种属于低聚烷基脂肪胺一族的定性化学物质，常用于工业冷凝系统[42 ] .其中，十八烷胺(ODA)是最具代表的成膜胺之一，通常与碱化剂协同使用[42 ] .成膜胺的作用机理是可以在金属表面吸附形成单层疏水薄膜，阻止金属离子向外扩散和腐蚀介质向基体渗透[42 ,43 ] ，ODA还可以缓解管道的局部腐蚀如管道裂纹的扩展速度[44 ] , 是现有二回路水化学的有益补充.目前，成膜胺主要用作压水堆临停阶段的一种保养技术，根据Ramminger给出的二回路保养工艺[45 ] ，使用1.5 mg/L 成膜胺便可有效地提高二回路系统材料的去污效率，不过尚未大规模应用，处于探究和推广阶段. ...
压水堆二回路凝汽器母管内壁的成膜胺保养工艺研究
1
2021
... 成膜胺(FFA)是一种属于低聚烷基脂肪胺一族的定性化学物质，常用于工业冷凝系统[42 ] .其中，十八烷胺(ODA)是最具代表的成膜胺之一，通常与碱化剂协同使用[42 ] .成膜胺的作用机理是可以在金属表面吸附形成单层疏水薄膜，阻止金属离子向外扩散和腐蚀介质向基体渗透[42 ,43 ] ，ODA还可以缓解管道的局部腐蚀如管道裂纹的扩展速度[44 ] , 是现有二回路水化学的有益补充.目前，成膜胺主要用作压水堆临停阶段的一种保养技术，根据Ramminger给出的二回路保养工艺[45 ] ，使用1.5 mg/L 成膜胺便可有效地提高二回路系统材料的去污效率，不过尚未大规模应用，处于探究和推广阶段. ...
Secondary side water chemistry experience with octadecylamine and hydrazine treatment at WWER plants
1
2008
... 成膜胺(FFA)是一种属于低聚烷基脂肪胺一族的定性化学物质，常用于工业冷凝系统[42 ] .其中，十八烷胺(ODA)是最具代表的成膜胺之一，通常与碱化剂协同使用[42 ] .成膜胺的作用机理是可以在金属表面吸附形成单层疏水薄膜，阻止金属离子向外扩散和腐蚀介质向基体渗透[42 ,43 ] ，ODA还可以缓解管道的局部腐蚀如管道裂纹的扩展速度[44 ] , 是现有二回路水化学的有益补充.目前，成膜胺主要用作压水堆临停阶段的一种保养技术，根据Ramminger给出的二回路保养工艺[45 ] ，使用1.5 mg/L 成膜胺便可有效地提高二回路系统材料的去污效率，不过尚未大规模应用，处于探究和推广阶段. ...
Method for conditioning a power-generating circulatory system of a power plant
1
... 成膜胺(FFA)是一种属于低聚烷基脂肪胺一族的定性化学物质，常用于工业冷凝系统[42 ] .其中，十八烷胺(ODA)是最具代表的成膜胺之一，通常与碱化剂协同使用[42 ] .成膜胺的作用机理是可以在金属表面吸附形成单层疏水薄膜，阻止金属离子向外扩散和腐蚀介质向基体渗透[42 ,43 ] ，ODA还可以缓解管道的局部腐蚀如管道裂纹的扩展速度[44 ] , 是现有二回路水化学的有益补充.目前，成膜胺主要用作压水堆临停阶段的一种保养技术，根据Ramminger给出的二回路保养工艺[45 ] ，使用1.5 mg/L 成膜胺便可有效地提高二回路系统材料的去污效率，不过尚未大规模应用，处于探究和推广阶段. ...
Effect of ethanolamine on corrosion performance of carbon steels
1
2015
... 压水堆核电站二回路不同部件的材料不尽相同，表1 给出了压水堆核电站二回路中的典型金属结构材料及其成分组成.二回路SG传热管材料通常为镍基合金，如800合金、690合金等，给水管道材料通常为20#钢、P280GH碳钢等，汽轮机叶片、螺栓结构件的材料为17-4PH、403不锈钢等，高压传热管材料通常为304、316不锈钢等.目前，通常利用高温高压釜来模拟压水堆二回路的高温高压水化学条件进行全浸试验得到材料在不同水化学环境中的均匀腐蚀速率.失重法作为金属材料腐蚀检测研究中最为广泛使用的方法，在碳钢[46 ,47 ] 、低合金钢[48 ] 、不锈钢[49 ,50 ] 及镍基合金[51 ,52 ] 等不同类型材料的高温高压水化学腐蚀研究中均得到了普遍应用.Manjanna等[53 ] 在常温和150℃的LiOH溶液中研究了ETA对Monel-400、Inconel 800和316L不锈钢的相容性，实验结果表明不同类型材料曝露于ETA中的表面特征存在明显差异，几种材料表面均为金黄色染色特征的氧化物沉积，但是在Monel合金中更为明显.另外，高温水环境中金属材料的腐蚀过程本质上是电化学过程，可直接通过电化学法进行快速原位测量与表征[54 ] .王家贞等[55 ] 采用动电位极化曲线、电化学阻抗谱技术研究了800合金在300℃ NaOH和ETA溶液中的腐蚀行为.实验表明ETA的添加会提高材料表面外层氧化膜中Cr的富集程度，电化学行为表现为氧化膜膜层电阻增大. ...
乙醇胺对碳钢腐蚀性能的影响
1
2015
... 压水堆核电站二回路不同部件的材料不尽相同，表1 给出了压水堆核电站二回路中的典型金属结构材料及其成分组成.二回路SG传热管材料通常为镍基合金，如800合金、690合金等，给水管道材料通常为20#钢、P280GH碳钢等，汽轮机叶片、螺栓结构件的材料为17-4PH、403不锈钢等，高压传热管材料通常为304、316不锈钢等.目前，通常利用高温高压釜来模拟压水堆二回路的高温高压水化学条件进行全浸试验得到材料在不同水化学环境中的均匀腐蚀速率.失重法作为金属材料腐蚀检测研究中最为广泛使用的方法，在碳钢[46 ,47 ] 、低合金钢[48 ] 、不锈钢[49 ,50 ] 及镍基合金[51 ,52 ] 等不同类型材料的高温高压水化学腐蚀研究中均得到了普遍应用.Manjanna等[53 ] 在常温和150℃的LiOH溶液中研究了ETA对Monel-400、Inconel 800和316L不锈钢的相容性，实验结果表明不同类型材料曝露于ETA中的表面特征存在明显差异，几种材料表面均为金黄色染色特征的氧化物沉积，但是在Monel合金中更为明显.另外，高温水环境中金属材料的腐蚀过程本质上是电化学过程，可直接通过电化学法进行快速原位测量与表征[54 ] .王家贞等[55 ] 采用动电位极化曲线、电化学阻抗谱技术研究了800合金在300℃ NaOH和ETA溶液中的腐蚀行为.实验表明ETA的添加会提高材料表面外层氧化膜中Cr的富集程度，电化学行为表现为氧化膜膜层电阻增大. ...
The effect of Anodamine on the corrosion behavior of 1018 mild steel in deionized water: I. Immersion and polarization tests
1
2014
... 压水堆核电站二回路不同部件的材料不尽相同，表1 给出了压水堆核电站二回路中的典型金属结构材料及其成分组成.二回路SG传热管材料通常为镍基合金，如800合金、690合金等，给水管道材料通常为20#钢、P280GH碳钢等，汽轮机叶片、螺栓结构件的材料为17-4PH、403不锈钢等，高压传热管材料通常为304、316不锈钢等.目前，通常利用高温高压釜来模拟压水堆二回路的高温高压水化学条件进行全浸试验得到材料在不同水化学环境中的均匀腐蚀速率.失重法作为金属材料腐蚀检测研究中最为广泛使用的方法，在碳钢[46 ,47 ] 、低合金钢[48 ] 、不锈钢[49 ,50 ] 及镍基合金[51 ,52 ] 等不同类型材料的高温高压水化学腐蚀研究中均得到了普遍应用.Manjanna等[53 ] 在常温和150℃的LiOH溶液中研究了ETA对Monel-400、Inconel 800和316L不锈钢的相容性，实验结果表明不同类型材料曝露于ETA中的表面特征存在明显差异，几种材料表面均为金黄色染色特征的氧化物沉积，但是在Monel合金中更为明显.另外，高温水环境中金属材料的腐蚀过程本质上是电化学过程，可直接通过电化学法进行快速原位测量与表征[54 ] .王家贞等[55 ] 采用动电位极化曲线、电化学阻抗谱技术研究了800合金在300℃ NaOH和ETA溶液中的腐蚀行为.实验表明ETA的添加会提高材料表面外层氧化膜中Cr的富集程度，电化学行为表现为氧化膜膜层电阻增大. ...
Uniform corrosion and flow accelerated corrosion rates of TU48C steel in different alkalizer solutions
1
2017
... 压水堆核电站二回路不同部件的材料不尽相同，表1 给出了压水堆核电站二回路中的典型金属结构材料及其成分组成.二回路SG传热管材料通常为镍基合金，如800合金、690合金等，给水管道材料通常为20#钢、P280GH碳钢等，汽轮机叶片、螺栓结构件的材料为17-4PH、403不锈钢等，高压传热管材料通常为304、316不锈钢等.目前，通常利用高温高压釜来模拟压水堆二回路的高温高压水化学条件进行全浸试验得到材料在不同水化学环境中的均匀腐蚀速率.失重法作为金属材料腐蚀检测研究中最为广泛使用的方法，在碳钢[46 ,47 ] 、低合金钢[48 ] 、不锈钢[49 ,50 ] 及镍基合金[51 ,52 ] 等不同类型材料的高温高压水化学腐蚀研究中均得到了普遍应用.Manjanna等[53 ] 在常温和150℃的LiOH溶液中研究了ETA对Monel-400、Inconel 800和316L不锈钢的相容性，实验结果表明不同类型材料曝露于ETA中的表面特征存在明显差异，几种材料表面均为金黄色染色特征的氧化物沉积，但是在Monel合金中更为明显.另外，高温水环境中金属材料的腐蚀过程本质上是电化学过程，可直接通过电化学法进行快速原位测量与表征[54 ] .王家贞等[55 ] 采用动电位极化曲线、电化学阻抗谱技术研究了800合金在300℃ NaOH和ETA溶液中的腐蚀行为.实验表明ETA的添加会提高材料表面外层氧化膜中Cr的富集程度，电化学行为表现为氧化膜膜层电阻增大. ...
在不同碱化剂溶液中TU48C钢的均匀腐蚀及流动加速腐蚀速率
1
2017
... 压水堆核电站二回路不同部件的材料不尽相同，表1 给出了压水堆核电站二回路中的典型金属结构材料及其成分组成.二回路SG传热管材料通常为镍基合金，如800合金、690合金等，给水管道材料通常为20#钢、P280GH碳钢等，汽轮机叶片、螺栓结构件的材料为17-4PH、403不锈钢等，高压传热管材料通常为304、316不锈钢等.目前，通常利用高温高压釜来模拟压水堆二回路的高温高压水化学条件进行全浸试验得到材料在不同水化学环境中的均匀腐蚀速率.失重法作为金属材料腐蚀检测研究中最为广泛使用的方法，在碳钢[46 ,47 ] 、低合金钢[48 ] 、不锈钢[49 ,50 ] 及镍基合金[51 ,52 ] 等不同类型材料的高温高压水化学腐蚀研究中均得到了普遍应用.Manjanna等[53 ] 在常温和150℃的LiOH溶液中研究了ETA对Monel-400、Inconel 800和316L不锈钢的相容性，实验结果表明不同类型材料曝露于ETA中的表面特征存在明显差异，几种材料表面均为金黄色染色特征的氧化物沉积，但是在Monel合金中更为明显.另外，高温水环境中金属材料的腐蚀过程本质上是电化学过程，可直接通过电化学法进行快速原位测量与表征[54 ] .王家贞等[55 ] 采用动电位极化曲线、电化学阻抗谱技术研究了800合金在300℃ NaOH和ETA溶液中的腐蚀行为.实验表明ETA的添加会提高材料表面外层氧化膜中Cr的富集程度，电化学行为表现为氧化膜膜层电阻增大. ...
Corrosion of 316H stainless steel in flowing FLiNaK salt
2
2022
... 压水堆核电站二回路不同部件的材料不尽相同，表1 给出了压水堆核电站二回路中的典型金属结构材料及其成分组成.二回路SG传热管材料通常为镍基合金，如800合金、690合金等，给水管道材料通常为20#钢、P280GH碳钢等，汽轮机叶片、螺栓结构件的材料为17-4PH、403不锈钢等，高压传热管材料通常为304、316不锈钢等.目前，通常利用高温高压釜来模拟压水堆二回路的高温高压水化学条件进行全浸试验得到材料在不同水化学环境中的均匀腐蚀速率.失重法作为金属材料腐蚀检测研究中最为广泛使用的方法，在碳钢[46 ,47 ] 、低合金钢[48 ] 、不锈钢[49 ,50 ] 及镍基合金[51 ,52 ] 等不同类型材料的高温高压水化学腐蚀研究中均得到了普遍应用.Manjanna等[53 ] 在常温和150℃的LiOH溶液中研究了ETA对Monel-400、Inconel 800和316L不锈钢的相容性，实验结果表明不同类型材料曝露于ETA中的表面特征存在明显差异，几种材料表面均为金黄色染色特征的氧化物沉积，但是在Monel合金中更为明显.另外，高温水环境中金属材料的腐蚀过程本质上是电化学过程，可直接通过电化学法进行快速原位测量与表征[54 ] .王家贞等[55 ] 采用动电位极化曲线、电化学阻抗谱技术研究了800合金在300℃ NaOH和ETA溶液中的腐蚀行为.实验表明ETA的添加会提高材料表面外层氧化膜中Cr的富集程度，电化学行为表现为氧化膜膜层电阻增大. ...
... 研究人员在模拟二回路水化学条件下进行了大量实验并与核电厂的现场数据进行了对比[27 ,36 ,63 ,64 ] .曹林园等[65 ] 利用全浸试验研究了A508III和A106Cr.B低合金钢在ETA、氨水、ETA+DMA 3种碱化剂中的均匀腐蚀行为，结果表明复合碱化剂条件下材料的耐蚀效果最好，其中A508III钢在ETA+DMA条件下的腐蚀速率较在氨水中降低了42%，并且指出氨分子参与了氧化膜的生成，复合碱化剂条件下的氧化膜更加薄且致密.Raiman等[49 ] 和蔡金平等[66 ] 均采用慢应变速率试验(SSRT)研究了不同碱化剂条件下304不锈钢与690TT合金的应力腐蚀行为，证明了两种材料在不同水化学环境中的应力腐蚀敏感性相当.Rhee等[67 ] 研究了不同碱化剂对碳钢材料的影响，试验表明pH值控制在9.5以上时，复合碱化剂(氨 + ETA)处理后SG系统内Fe离子含量减少了近50%，并指出温度也是影响Fe离子溶解的主要因素，试验温度区间(50~250℃)内，150℃时材料的腐蚀速率最大，这可能与该温度下Fe3 O4 的高溶解度和不稳定性有关.左萌等[24 ] 、朱志平等[68 ] 和曹松彦等[25 ] 结合电站实际工况分析了ETA热分解对于机组水汽品质的影响，MSR疏水系统铁离子含量降低了90%以上，且ETA的分解产物对二回路汽水品质影响不大，验证了ETA与二回路材料良好的相容性.左萌等[24 ] 还将ETA与吗啉的碱性、热稳定性、挥发性等方面进行了对比发现，ETA作为吗啉的裂解产物，挥发性、热稳定性和碱性等性能均强于吗啉，在二次侧湿蒸汽区域的防护效果更优，但对于含铜合金的电厂而言，吗啉的兼容性更好. ...
Corrosion property of nuclear grade 316LN stainless steel weld joint in high temperature and high pressure water
1
2019
... 压水堆核电站二回路不同部件的材料不尽相同，表1 给出了压水堆核电站二回路中的典型金属结构材料及其成分组成.二回路SG传热管材料通常为镍基合金，如800合金、690合金等，给水管道材料通常为20#钢、P280GH碳钢等，汽轮机叶片、螺栓结构件的材料为17-4PH、403不锈钢等，高压传热管材料通常为304、316不锈钢等.目前，通常利用高温高压釜来模拟压水堆二回路的高温高压水化学条件进行全浸试验得到材料在不同水化学环境中的均匀腐蚀速率.失重法作为金属材料腐蚀检测研究中最为广泛使用的方法，在碳钢[46 ,47 ] 、低合金钢[48 ] 、不锈钢[49 ,50 ] 及镍基合金[51 ,52 ] 等不同类型材料的高温高压水化学腐蚀研究中均得到了普遍应用.Manjanna等[53 ] 在常温和150℃的LiOH溶液中研究了ETA对Monel-400、Inconel 800和316L不锈钢的相容性，实验结果表明不同类型材料曝露于ETA中的表面特征存在明显差异，几种材料表面均为金黄色染色特征的氧化物沉积，但是在Monel合金中更为明显.另外，高温水环境中金属材料的腐蚀过程本质上是电化学过程，可直接通过电化学法进行快速原位测量与表征[54 ] .王家贞等[55 ] 采用动电位极化曲线、电化学阻抗谱技术研究了800合金在300℃ NaOH和ETA溶液中的腐蚀行为.实验表明ETA的添加会提高材料表面外层氧化膜中Cr的富集程度，电化学行为表现为氧化膜膜层电阻增大. ...
核级316LN不锈钢焊接接头在高温高压水中的腐蚀性能研究
1
2019
... 压水堆核电站二回路不同部件的材料不尽相同，表1 给出了压水堆核电站二回路中的典型金属结构材料及其成分组成.二回路SG传热管材料通常为镍基合金，如800合金、690合金等，给水管道材料通常为20#钢、P280GH碳钢等，汽轮机叶片、螺栓结构件的材料为17-4PH、403不锈钢等，高压传热管材料通常为304、316不锈钢等.目前，通常利用高温高压釜来模拟压水堆二回路的高温高压水化学条件进行全浸试验得到材料在不同水化学环境中的均匀腐蚀速率.失重法作为金属材料腐蚀检测研究中最为广泛使用的方法，在碳钢[46 ,47 ] 、低合金钢[48 ] 、不锈钢[49 ,50 ] 及镍基合金[51 ,52 ] 等不同类型材料的高温高压水化学腐蚀研究中均得到了普遍应用.Manjanna等[53 ] 在常温和150℃的LiOH溶液中研究了ETA对Monel-400、Inconel 800和316L不锈钢的相容性，实验结果表明不同类型材料曝露于ETA中的表面特征存在明显差异，几种材料表面均为金黄色染色特征的氧化物沉积，但是在Monel合金中更为明显.另外，高温水环境中金属材料的腐蚀过程本质上是电化学过程，可直接通过电化学法进行快速原位测量与表征[54 ] .王家贞等[55 ] 采用动电位极化曲线、电化学阻抗谱技术研究了800合金在300℃ NaOH和ETA溶液中的腐蚀行为.实验表明ETA的添加会提高材料表面外层氧化膜中Cr的富集程度，电化学行为表现为氧化膜膜层电阻增大. ...
Research on general corrosion of alloy 690 in primary and secondary loops of nuclear plants
1
2020
... 压水堆核电站二回路不同部件的材料不尽相同，表1 给出了压水堆核电站二回路中的典型金属结构材料及其成分组成.二回路SG传热管材料通常为镍基合金，如800合金、690合金等，给水管道材料通常为20#钢、P280GH碳钢等，汽轮机叶片、螺栓结构件的材料为17-4PH、403不锈钢等，高压传热管材料通常为304、316不锈钢等.目前，通常利用高温高压釜来模拟压水堆二回路的高温高压水化学条件进行全浸试验得到材料在不同水化学环境中的均匀腐蚀速率.失重法作为金属材料腐蚀检测研究中最为广泛使用的方法，在碳钢[46 ,47 ] 、低合金钢[48 ] 、不锈钢[49 ,50 ] 及镍基合金[51 ,52 ] 等不同类型材料的高温高压水化学腐蚀研究中均得到了普遍应用.Manjanna等[53 ] 在常温和150℃的LiOH溶液中研究了ETA对Monel-400、Inconel 800和316L不锈钢的相容性，实验结果表明不同类型材料曝露于ETA中的表面特征存在明显差异，几种材料表面均为金黄色染色特征的氧化物沉积，但是在Monel合金中更为明显.另外，高温水环境中金属材料的腐蚀过程本质上是电化学过程，可直接通过电化学法进行快速原位测量与表征[54 ] .王家贞等[55 ] 采用动电位极化曲线、电化学阻抗谱技术研究了800合金在300℃ NaOH和ETA溶液中的腐蚀行为.实验表明ETA的添加会提高材料表面外层氧化膜中Cr的富集程度，电化学行为表现为氧化膜膜层电阻增大. ...
690合金在核电厂一、二回路工况下的均匀腐蚀性能研究
1
2020
... 压水堆核电站二回路不同部件的材料不尽相同，表1 给出了压水堆核电站二回路中的典型金属结构材料及其成分组成.二回路SG传热管材料通常为镍基合金，如800合金、690合金等，给水管道材料通常为20#钢、P280GH碳钢等，汽轮机叶片、螺栓结构件的材料为17-4PH、403不锈钢等，高压传热管材料通常为304、316不锈钢等.目前，通常利用高温高压釜来模拟压水堆二回路的高温高压水化学条件进行全浸试验得到材料在不同水化学环境中的均匀腐蚀速率.失重法作为金属材料腐蚀检测研究中最为广泛使用的方法，在碳钢[46 ,47 ] 、低合金钢[48 ] 、不锈钢[49 ,50 ] 及镍基合金[51 ,52 ] 等不同类型材料的高温高压水化学腐蚀研究中均得到了普遍应用.Manjanna等[53 ] 在常温和150℃的LiOH溶液中研究了ETA对Monel-400、Inconel 800和316L不锈钢的相容性，实验结果表明不同类型材料曝露于ETA中的表面特征存在明显差异，几种材料表面均为金黄色染色特征的氧化物沉积，但是在Monel合金中更为明显.另外，高温水环境中金属材料的腐蚀过程本质上是电化学过程，可直接通过电化学法进行快速原位测量与表征[54 ] .王家贞等[55 ] 采用动电位极化曲线、电化学阻抗谱技术研究了800合金在300℃ NaOH和ETA溶液中的腐蚀行为.实验表明ETA的添加会提高材料表面外层氧化膜中Cr的富集程度，电化学行为表现为氧化膜膜层电阻增大. ...
Oxidation behavior of nickel-based alloy Inconel617B in supercritical water at 700℃
1
2022
... 压水堆核电站二回路不同部件的材料不尽相同，表1 给出了压水堆核电站二回路中的典型金属结构材料及其成分组成.二回路SG传热管材料通常为镍基合金，如800合金、690合金等，给水管道材料通常为20#钢、P280GH碳钢等，汽轮机叶片、螺栓结构件的材料为17-4PH、403不锈钢等，高压传热管材料通常为304、316不锈钢等.目前，通常利用高温高压釜来模拟压水堆二回路的高温高压水化学条件进行全浸试验得到材料在不同水化学环境中的均匀腐蚀速率.失重法作为金属材料腐蚀检测研究中最为广泛使用的方法，在碳钢[46 ,47 ] 、低合金钢[48 ] 、不锈钢[49 ,50 ] 及镍基合金[51 ,52 ] 等不同类型材料的高温高压水化学腐蚀研究中均得到了普遍应用.Manjanna等[53 ] 在常温和150℃的LiOH溶液中研究了ETA对Monel-400、Inconel 800和316L不锈钢的相容性，实验结果表明不同类型材料曝露于ETA中的表面特征存在明显差异，几种材料表面均为金黄色染色特征的氧化物沉积，但是在Monel合金中更为明显.另外，高温水环境中金属材料的腐蚀过程本质上是电化学过程，可直接通过电化学法进行快速原位测量与表征[54 ] .王家贞等[55 ] 采用动电位极化曲线、电化学阻抗谱技术研究了800合金在300℃ NaOH和ETA溶液中的腐蚀行为.实验表明ETA的添加会提高材料表面外层氧化膜中Cr的富集程度，电化学行为表现为氧化膜膜层电阻增大. ...
镍基合金Inconel617B在700℃超临界水环境中的氧化行为研究
1
2022
... 压水堆核电站二回路不同部件的材料不尽相同，表1 给出了压水堆核电站二回路中的典型金属结构材料及其成分组成.二回路SG传热管材料通常为镍基合金，如800合金、690合金等，给水管道材料通常为20#钢、P280GH碳钢等，汽轮机叶片、螺栓结构件的材料为17-4PH、403不锈钢等，高压传热管材料通常为304、316不锈钢等.目前，通常利用高温高压釜来模拟压水堆二回路的高温高压水化学条件进行全浸试验得到材料在不同水化学环境中的均匀腐蚀速率.失重法作为金属材料腐蚀检测研究中最为广泛使用的方法，在碳钢[46 ,47 ] 、低合金钢[48 ] 、不锈钢[49 ,50 ] 及镍基合金[51 ,52 ] 等不同类型材料的高温高压水化学腐蚀研究中均得到了普遍应用.Manjanna等[53 ] 在常温和150℃的LiOH溶液中研究了ETA对Monel-400、Inconel 800和316L不锈钢的相容性，实验结果表明不同类型材料曝露于ETA中的表面特征存在明显差异，几种材料表面均为金黄色染色特征的氧化物沉积，但是在Monel合金中更为明显.另外，高温水环境中金属材料的腐蚀过程本质上是电化学过程，可直接通过电化学法进行快速原位测量与表征[54 ] .王家贞等[55 ] 采用动电位极化曲线、电化学阻抗谱技术研究了800合金在300℃ NaOH和ETA溶液中的腐蚀行为.实验表明ETA的添加会提高材料表面外层氧化膜中Cr的富集程度，电化学行为表现为氧化膜膜层电阻增大. ...
Surface analysis of Monel, Incoloy, and stainless steel exposed to ETA and LiOH at 150o C
1
2002
... 压水堆核电站二回路不同部件的材料不尽相同，表1 给出了压水堆核电站二回路中的典型金属结构材料及其成分组成.二回路SG传热管材料通常为镍基合金，如800合金、690合金等，给水管道材料通常为20#钢、P280GH碳钢等，汽轮机叶片、螺栓结构件的材料为17-4PH、403不锈钢等，高压传热管材料通常为304、316不锈钢等.目前，通常利用高温高压釜来模拟压水堆二回路的高温高压水化学条件进行全浸试验得到材料在不同水化学环境中的均匀腐蚀速率.失重法作为金属材料腐蚀检测研究中最为广泛使用的方法，在碳钢[46 ,47 ] 、低合金钢[48 ] 、不锈钢[49 ,50 ] 及镍基合金[51 ,52 ] 等不同类型材料的高温高压水化学腐蚀研究中均得到了普遍应用.Manjanna等[53 ] 在常温和150℃的LiOH溶液中研究了ETA对Monel-400、Inconel 800和316L不锈钢的相容性，实验结果表明不同类型材料曝露于ETA中的表面特征存在明显差异，几种材料表面均为金黄色染色特征的氧化物沉积，但是在Monel合金中更为明显.另外，高温水环境中金属材料的腐蚀过程本质上是电化学过程，可直接通过电化学法进行快速原位测量与表征[54 ] .王家贞等[55 ] 采用动电位极化曲线、电化学阻抗谱技术研究了800合金在300℃ NaOH和ETA溶液中的腐蚀行为.实验表明ETA的添加会提高材料表面外层氧化膜中Cr的富集程度，电化学行为表现为氧化膜膜层电阻增大. ...
2
2007
... 压水堆核电站二回路不同部件的材料不尽相同，表1 给出了压水堆核电站二回路中的典型金属结构材料及其成分组成.二回路SG传热管材料通常为镍基合金，如800合金、690合金等，给水管道材料通常为20#钢、P280GH碳钢等，汽轮机叶片、螺栓结构件的材料为17-4PH、403不锈钢等，高压传热管材料通常为304、316不锈钢等.目前，通常利用高温高压釜来模拟压水堆二回路的高温高压水化学条件进行全浸试验得到材料在不同水化学环境中的均匀腐蚀速率.失重法作为金属材料腐蚀检测研究中最为广泛使用的方法，在碳钢[46 ,47 ] 、低合金钢[48 ] 、不锈钢[49 ,50 ] 及镍基合金[51 ,52 ] 等不同类型材料的高温高压水化学腐蚀研究中均得到了普遍应用.Manjanna等[53 ] 在常温和150℃的LiOH溶液中研究了ETA对Monel-400、Inconel 800和316L不锈钢的相容性，实验结果表明不同类型材料曝露于ETA中的表面特征存在明显差异，几种材料表面均为金黄色染色特征的氧化物沉积，但是在Monel合金中更为明显.另外，高温水环境中金属材料的腐蚀过程本质上是电化学过程，可直接通过电化学法进行快速原位测量与表征[54 ] .王家贞等[55 ] 采用动电位极化曲线、电化学阻抗谱技术研究了800合金在300℃ NaOH和ETA溶液中的腐蚀行为.实验表明ETA的添加会提高材料表面外层氧化膜中Cr的富集程度，电化学行为表现为氧化膜膜层电阻增大. ...
... 另外，Bosch等[54 ] 研究表明316L不锈钢及镍基合金材料曝露于ETA溶液中后，胺分子以沉积形式吸附在材料表面，并指出有机胺分子可提供氮基配体与腐蚀产物释放的金属离子化学结合形成络合物而对基底材料起到保护作用.另外，Rhee等[67 ] 实验表明碳钢在ETA溶液中的腐蚀速率低于氨水中的腐蚀速率，认为在ETA中更低的腐蚀速率与ETA溶液中较低的扩散系数和电导率有关.Ren等[71 ] 和Jia等[61 ] 利用分子动力学方法模拟了SG管结垢层颗粒的生长、聚集和沉积机制.Lee等[72 ] 研究了690TT合金在有机胺溶液中的磁铁矿沉积过程原理，如图 6 所示.初始阶段磁铁矿Fe3 O4 颗粒与金属基体之间Zeta电势差是该阶段的静电驱动力.随着沉积过程进行，金属表面已沉积的磁铁矿和流体中磁铁矿颗粒之间的静电力是后续驱动沉积物生长的机制.由于不同碱化剂溶液中颗粒聚集程度的差异，磁铁矿颗粒之间的静电排斥力也有差异性. ...
Corrosion behavior of alloy 800 in NaOH and ETA solutions at 300 ℃
1
2016
... 压水堆核电站二回路不同部件的材料不尽相同，表1 给出了压水堆核电站二回路中的典型金属结构材料及其成分组成.二回路SG传热管材料通常为镍基合金，如800合金、690合金等，给水管道材料通常为20#钢、P280GH碳钢等，汽轮机叶片、螺栓结构件的材料为17-4PH、403不锈钢等，高压传热管材料通常为304、316不锈钢等.目前，通常利用高温高压釜来模拟压水堆二回路的高温高压水化学条件进行全浸试验得到材料在不同水化学环境中的均匀腐蚀速率.失重法作为金属材料腐蚀检测研究中最为广泛使用的方法，在碳钢[46 ,47 ] 、低合金钢[48 ] 、不锈钢[49 ,50 ] 及镍基合金[51 ,52 ] 等不同类型材料的高温高压水化学腐蚀研究中均得到了普遍应用.Manjanna等[53 ] 在常温和150℃的LiOH溶液中研究了ETA对Monel-400、Inconel 800和316L不锈钢的相容性，实验结果表明不同类型材料曝露于ETA中的表面特征存在明显差异，几种材料表面均为金黄色染色特征的氧化物沉积，但是在Monel合金中更为明显.另外，高温水环境中金属材料的腐蚀过程本质上是电化学过程，可直接通过电化学法进行快速原位测量与表征[54 ] .王家贞等[55 ] 采用动电位极化曲线、电化学阻抗谱技术研究了800合金在300℃ NaOH和ETA溶液中的腐蚀行为.实验表明ETA的添加会提高材料表面外层氧化膜中Cr的富集程度，电化学行为表现为氧化膜膜层电阻增大. ...
800合金在300℃NaOH和ETA溶液中的腐蚀行为
1
2016
... 压水堆核电站二回路不同部件的材料不尽相同，表1 给出了压水堆核电站二回路中的典型金属结构材料及其成分组成.二回路SG传热管材料通常为镍基合金，如800合金、690合金等，给水管道材料通常为20#钢、P280GH碳钢等，汽轮机叶片、螺栓结构件的材料为17-4PH、403不锈钢等，高压传热管材料通常为304、316不锈钢等.目前，通常利用高温高压釜来模拟压水堆二回路的高温高压水化学条件进行全浸试验得到材料在不同水化学环境中的均匀腐蚀速率.失重法作为金属材料腐蚀检测研究中最为广泛使用的方法，在碳钢[46 ,47 ] 、低合金钢[48 ] 、不锈钢[49 ,50 ] 及镍基合金[51 ,52 ] 等不同类型材料的高温高压水化学腐蚀研究中均得到了普遍应用.Manjanna等[53 ] 在常温和150℃的LiOH溶液中研究了ETA对Monel-400、Inconel 800和316L不锈钢的相容性，实验结果表明不同类型材料曝露于ETA中的表面特征存在明显差异，几种材料表面均为金黄色染色特征的氧化物沉积，但是在Monel合金中更为明显.另外，高温水环境中金属材料的腐蚀过程本质上是电化学过程，可直接通过电化学法进行快速原位测量与表征[54 ] .王家贞等[55 ] 采用动电位极化曲线、电化学阻抗谱技术研究了800合金在300℃ NaOH和ETA溶液中的腐蚀行为.实验表明ETA的添加会提高材料表面外层氧化膜中Cr的富集程度，电化学行为表现为氧化膜膜层电阻增大. ...
1
2009
... 二回路水化学控制中，对于系统的还原性环境即极低溶解氧的要求很高，除此之外，pH值、杂质离子浓度、冷却系统不同部件温度差异等都是潜在影响碱化剂与二回路结构部件相容性的因素.图3 所示为管板支撑处缝隙的传热过程及缝隙中杂质浓缩积聚示意图[3 ] .在二次侧闭塞区、过热缝隙处、腐蚀产物沉积层内等位置往往存在杂质离子(如Pb2+ 、Cl- 、OH- 、SO4 2 - [56 ] ，造成局部环境苛刻[57 ] ，引起缝隙腐蚀等[58 ] ，部分污泥或沉积物还可能导致水流方向改变，进而导致流致振动、微动腐蚀现象[59 ] ，最终导致结构部件失效. ...
1
2009
... 二回路水化学控制中，对于系统的还原性环境即极低溶解氧的要求很高，除此之外，pH值、杂质离子浓度、冷却系统不同部件温度差异等都是潜在影响碱化剂与二回路结构部件相容性的因素.图3 所示为管板支撑处缝隙的传热过程及缝隙中杂质浓缩积聚示意图[3 ] .在二次侧闭塞区、过热缝隙处、腐蚀产物沉积层内等位置往往存在杂质离子(如Pb2+ 、Cl- 、OH- 、SO4 2 - [56 ] ，造成局部环境苛刻[57 ] ，引起缝隙腐蚀等[58 ] ，部分污泥或沉积物还可能导致水流方向改变，进而导致流致振动、微动腐蚀现象[59 ] ，最终导致结构部件失效. ...
Effect of SO4 2- on corrosion of stainless steel in solutions containing Cl-
1
2022
... 二回路水化学控制中，对于系统的还原性环境即极低溶解氧的要求很高，除此之外，pH值、杂质离子浓度、冷却系统不同部件温度差异等都是潜在影响碱化剂与二回路结构部件相容性的因素.图3 所示为管板支撑处缝隙的传热过程及缝隙中杂质浓缩积聚示意图[3 ] .在二次侧闭塞区、过热缝隙处、腐蚀产物沉积层内等位置往往存在杂质离子(如Pb2+ 、Cl- 、OH- 、SO4 2 - [56 ] ，造成局部环境苛刻[57 ] ，引起缝隙腐蚀等[58 ] ，部分污泥或沉积物还可能导致水流方向改变，进而导致流致振动、微动腐蚀现象[59 ] ，最终导致结构部件失效. ...
SO4 2- 对不锈钢在含Cl- 溶液中腐蚀影响的研究进展
1
2022
... 二回路水化学控制中，对于系统的还原性环境即极低溶解氧的要求很高，除此之外，pH值、杂质离子浓度、冷却系统不同部件温度差异等都是潜在影响碱化剂与二回路结构部件相容性的因素.图3 所示为管板支撑处缝隙的传热过程及缝隙中杂质浓缩积聚示意图[3 ] .在二次侧闭塞区、过热缝隙处、腐蚀产物沉积层内等位置往往存在杂质离子(如Pb2+ 、Cl- 、OH- 、SO4 2 - [56 ] ，造成局部环境苛刻[57 ] ，引起缝隙腐蚀等[58 ] ，部分污泥或沉积物还可能导致水流方向改变，进而导致流致振动、微动腐蚀现象[59 ] ，最终导致结构部件失效. ...
Effects of 405 stainless steel on crevice corrosion behavior of Alloy 690 in high-temperature pure water
1
2020
... 二回路水化学控制中，对于系统的还原性环境即极低溶解氧的要求很高，除此之外，pH值、杂质离子浓度、冷却系统不同部件温度差异等都是潜在影响碱化剂与二回路结构部件相容性的因素.图3 所示为管板支撑处缝隙的传热过程及缝隙中杂质浓缩积聚示意图[3 ] .在二次侧闭塞区、过热缝隙处、腐蚀产物沉积层内等位置往往存在杂质离子(如Pb2+ 、Cl- 、OH- 、SO4 2 - [56 ] ，造成局部环境苛刻[57 ] ，引起缝隙腐蚀等[58 ] ，部分污泥或沉积物还可能导致水流方向改变，进而导致流致振动、微动腐蚀现象[59 ] ，最终导致结构部件失效. ...
1
2019
... 二回路水化学控制中，对于系统的还原性环境即极低溶解氧的要求很高，除此之外，pH值、杂质离子浓度、冷却系统不同部件温度差异等都是潜在影响碱化剂与二回路结构部件相容性的因素.图3 所示为管板支撑处缝隙的传热过程及缝隙中杂质浓缩积聚示意图[3 ] .在二次侧闭塞区、过热缝隙处、腐蚀产物沉积层内等位置往往存在杂质离子(如Pb2+ 、Cl- 、OH- 、SO4 2 - [56 ] ，造成局部环境苛刻[57 ] ，引起缝隙腐蚀等[58 ] ，部分污泥或沉积物还可能导致水流方向改变，进而导致流致振动、微动腐蚀现象[59 ] ，最终导致结构部件失效. ...
1
2019
... 二回路水化学控制中，对于系统的还原性环境即极低溶解氧的要求很高，除此之外，pH值、杂质离子浓度、冷却系统不同部件温度差异等都是潜在影响碱化剂与二回路结构部件相容性的因素.图3 所示为管板支撑处缝隙的传热过程及缝隙中杂质浓缩积聚示意图[3 ] .在二次侧闭塞区、过热缝隙处、腐蚀产物沉积层内等位置往往存在杂质离子(如Pb2+ 、Cl- 、OH- 、SO4 2 - [56 ] ，造成局部环境苛刻[57 ] ，引起缝隙腐蚀等[58 ] ，部分污泥或沉积物还可能导致水流方向改变，进而导致流致振动、微动腐蚀现象[59 ] ，最终导致结构部件失效. ...
Electrochemical performance of alloy 690 under ETA and AVT water chemistry condition
1
2012
... 另外，朱志平等[60 ] 采用动电位极化曲线法研究了ETA和AVT水化学工况下不同pH、温度、Cl- 和SO4 2 - - 、SO4 2 - [61 ] 通过分子动力学模拟研究了SG传热管腐蚀与温度和Fe2+ 浓度的关系.张平柱等[62 ] 通过高温高压水浸泡法研究了镍基合金Inconel 690在pH = 9.8的氨水和ETA溶液中的均匀腐蚀行为，表明ETA溶液中的氧化膜含Cr量更高，相比NH3 水溶液中的氧化膜具有更强的耐蚀性. ...
690合金在ETA和AVT水工况下的电化学特性
1
2012
... 另外，朱志平等[60 ] 采用动电位极化曲线法研究了ETA和AVT水化学工况下不同pH、温度、Cl- 和SO4 2 - - 、SO4 2 - [61 ] 通过分子动力学模拟研究了SG传热管腐蚀与温度和Fe2+ 浓度的关系.张平柱等[62 ] 通过高温高压水浸泡法研究了镍基合金Inconel 690在pH = 9.8的氨水和ETA溶液中的均匀腐蚀行为，表明ETA溶液中的氧化膜含Cr量更高，相比NH3 水溶液中的氧化膜具有更强的耐蚀性. ...
Study on the relationship between Fe3 O4 fouling and NiFe2 O4 oxide layer in the secondary circuit of nuclear steam generator
2
2022
... 另外，朱志平等[60 ] 采用动电位极化曲线法研究了ETA和AVT水化学工况下不同pH、温度、Cl- 和SO4 2 - - 、SO4 2 - [61 ] 通过分子动力学模拟研究了SG传热管腐蚀与温度和Fe2+ 浓度的关系.张平柱等[62 ] 通过高温高压水浸泡法研究了镍基合金Inconel 690在pH = 9.8的氨水和ETA溶液中的均匀腐蚀行为，表明ETA溶液中的氧化膜含Cr量更高，相比NH3 水溶液中的氧化膜具有更强的耐蚀性. ...
... 另外，Bosch等[54 ] 研究表明316L不锈钢及镍基合金材料曝露于ETA溶液中后，胺分子以沉积形式吸附在材料表面，并指出有机胺分子可提供氮基配体与腐蚀产物释放的金属离子化学结合形成络合物而对基底材料起到保护作用.另外，Rhee等[67 ] 实验表明碳钢在ETA溶液中的腐蚀速率低于氨水中的腐蚀速率，认为在ETA中更低的腐蚀速率与ETA溶液中较低的扩散系数和电导率有关.Ren等[71 ] 和Jia等[61 ] 利用分子动力学方法模拟了SG管结垢层颗粒的生长、聚集和沉积机制.Lee等[72 ] 研究了690TT合金在有机胺溶液中的磁铁矿沉积过程原理，如图 6 所示.初始阶段磁铁矿Fe3 O4 颗粒与金属基体之间Zeta电势差是该阶段的静电驱动力.随着沉积过程进行，金属表面已沉积的磁铁矿和流体中磁铁矿颗粒之间的静电力是后续驱动沉积物生长的机制.由于不同碱化剂溶液中颗粒聚集程度的差异，磁铁矿颗粒之间的静电排斥力也有差异性. ...
Study on general corrosion behaviors of Inconel690 in simulation environment with ETA/NH3
1
2015
... 另外，朱志平等[60 ] 采用动电位极化曲线法研究了ETA和AVT水化学工况下不同pH、温度、Cl- 和SO4 2 - - 、SO4 2 - [61 ] 通过分子动力学模拟研究了SG传热管腐蚀与温度和Fe2+ 浓度的关系.张平柱等[62 ] 通过高温高压水浸泡法研究了镍基合金Inconel 690在pH = 9.8的氨水和ETA溶液中的均匀腐蚀行为，表明ETA溶液中的氧化膜含Cr量更高，相比NH3 水溶液中的氧化膜具有更强的耐蚀性. ...
Inconel690在ETA/NH3 水化学环境中的均匀腐蚀行为研究
1
2015
... 另外，朱志平等[60 ] 采用动电位极化曲线法研究了ETA和AVT水化学工况下不同pH、温度、Cl- 和SO4 2 - - 、SO4 2 - [61 ] 通过分子动力学模拟研究了SG传热管腐蚀与温度和Fe2+ 浓度的关系.张平柱等[62 ] 通过高温高压水浸泡法研究了镍基合金Inconel 690在pH = 9.8的氨水和ETA溶液中的均匀腐蚀行为，表明ETA溶液中的氧化膜含Cr量更高，相比NH3 水溶液中的氧化膜具有更强的耐蚀性. ...
Experience and optimisation of ethanolamine treatment for a PWR secondary system
1
2012
... 研究人员在模拟二回路水化学条件下进行了大量实验并与核电厂的现场数据进行了对比[27 ,36 ,63 ,64 ] .曹林园等[65 ] 利用全浸试验研究了A508III和A106Cr.B低合金钢在ETA、氨水、ETA+DMA 3种碱化剂中的均匀腐蚀行为，结果表明复合碱化剂条件下材料的耐蚀效果最好，其中A508III钢在ETA+DMA条件下的腐蚀速率较在氨水中降低了42%，并且指出氨分子参与了氧化膜的生成，复合碱化剂条件下的氧化膜更加薄且致密.Raiman等[49 ] 和蔡金平等[66 ] 均采用慢应变速率试验(SSRT)研究了不同碱化剂条件下304不锈钢与690TT合金的应力腐蚀行为，证明了两种材料在不同水化学环境中的应力腐蚀敏感性相当.Rhee等[67 ] 研究了不同碱化剂对碳钢材料的影响，试验表明pH值控制在9.5以上时，复合碱化剂(氨 + ETA)处理后SG系统内Fe离子含量减少了近50%，并指出温度也是影响Fe离子溶解的主要因素，试验温度区间(50~250℃)内，150℃时材料的腐蚀速率最大，这可能与该温度下Fe3 O4 的高溶解度和不稳定性有关.左萌等[24 ] 、朱志平等[68 ] 和曹松彦等[25 ] 结合电站实际工况分析了ETA热分解对于机组水汽品质的影响，MSR疏水系统铁离子含量降低了90%以上，且ETA的分解产物对二回路汽水品质影响不大，验证了ETA与二回路材料良好的相容性.左萌等[24 ] 还将ETA与吗啉的碱性、热稳定性、挥发性等方面进行了对比发现，ETA作为吗啉的裂解产物，挥发性、热稳定性和碱性等性能均强于吗啉，在二次侧湿蒸汽区域的防护效果更优，但对于含铜合金的电厂而言，吗啉的兼容性更好. ...
Ethanolamine experience at Koeberg nuclear power station, South Africa
1
2002
... 研究人员在模拟二回路水化学条件下进行了大量实验并与核电厂的现场数据进行了对比[27 ,36 ,63 ,64 ] .曹林园等[65 ] 利用全浸试验研究了A508III和A106Cr.B低合金钢在ETA、氨水、ETA+DMA 3种碱化剂中的均匀腐蚀行为，结果表明复合碱化剂条件下材料的耐蚀效果最好，其中A508III钢在ETA+DMA条件下的腐蚀速率较在氨水中降低了42%，并且指出氨分子参与了氧化膜的生成，复合碱化剂条件下的氧化膜更加薄且致密.Raiman等[49 ] 和蔡金平等[66 ] 均采用慢应变速率试验(SSRT)研究了不同碱化剂条件下304不锈钢与690TT合金的应力腐蚀行为，证明了两种材料在不同水化学环境中的应力腐蚀敏感性相当.Rhee等[67 ] 研究了不同碱化剂对碳钢材料的影响，试验表明pH值控制在9.5以上时，复合碱化剂(氨 + ETA)处理后SG系统内Fe离子含量减少了近50%，并指出温度也是影响Fe离子溶解的主要因素，试验温度区间(50~250℃)内，150℃时材料的腐蚀速率最大，这可能与该温度下Fe3 O4 的高溶解度和不稳定性有关.左萌等[24 ] 、朱志平等[68 ] 和曹松彦等[25 ] 结合电站实际工况分析了ETA热分解对于机组水汽品质的影响，MSR疏水系统铁离子含量降低了90%以上，且ETA的分解产物对二回路汽水品质影响不大，验证了ETA与二回路材料良好的相容性.左萌等[24 ] 还将ETA与吗啉的碱性、热稳定性、挥发性等方面进行了对比发现，ETA作为吗啉的裂解产物，挥发性、热稳定性和碱性等性能均强于吗啉，在二次侧湿蒸汽区域的防护效果更优，但对于含铜合金的电厂而言，吗啉的兼容性更好. ...
Influence of alkalizer on corrosion behavior of structure material in pressurized water reactor secondary circuit
1
2020
... 研究人员在模拟二回路水化学条件下进行了大量实验并与核电厂的现场数据进行了对比[27 ,36 ,63 ,64 ] .曹林园等[65 ] 利用全浸试验研究了A508III和A106Cr.B低合金钢在ETA、氨水、ETA+DMA 3种碱化剂中的均匀腐蚀行为，结果表明复合碱化剂条件下材料的耐蚀效果最好，其中A508III钢在ETA+DMA条件下的腐蚀速率较在氨水中降低了42%，并且指出氨分子参与了氧化膜的生成，复合碱化剂条件下的氧化膜更加薄且致密.Raiman等[49 ] 和蔡金平等[66 ] 均采用慢应变速率试验(SSRT)研究了不同碱化剂条件下304不锈钢与690TT合金的应力腐蚀行为，证明了两种材料在不同水化学环境中的应力腐蚀敏感性相当.Rhee等[67 ] 研究了不同碱化剂对碳钢材料的影响，试验表明pH值控制在9.5以上时，复合碱化剂(氨 + ETA)处理后SG系统内Fe离子含量减少了近50%，并指出温度也是影响Fe离子溶解的主要因素，试验温度区间(50~250℃)内，150℃时材料的腐蚀速率最大，这可能与该温度下Fe3 O4 的高溶解度和不稳定性有关.左萌等[24 ] 、朱志平等[68 ] 和曹松彦等[25 ] 结合电站实际工况分析了ETA热分解对于机组水汽品质的影响，MSR疏水系统铁离子含量降低了90%以上，且ETA的分解产物对二回路汽水品质影响不大，验证了ETA与二回路材料良好的相容性.左萌等[24 ] 还将ETA与吗啉的碱性、热稳定性、挥发性等方面进行了对比发现，ETA作为吗啉的裂解产物，挥发性、热稳定性和碱性等性能均强于吗啉，在二次侧湿蒸汽区域的防护效果更优，但对于含铜合金的电厂而言，吗啉的兼容性更好. ...
压水堆二回路工况下碱化剂对结构材料腐蚀的影响
1
2020
... 研究人员在模拟二回路水化学条件下进行了大量实验并与核电厂的现场数据进行了对比[27 ,36 ,63 ,64 ] .曹林园等[65 ] 利用全浸试验研究了A508III和A106Cr.B低合金钢在ETA、氨水、ETA+DMA 3种碱化剂中的均匀腐蚀行为，结果表明复合碱化剂条件下材料的耐蚀效果最好，其中A508III钢在ETA+DMA条件下的腐蚀速率较在氨水中降低了42%，并且指出氨分子参与了氧化膜的生成，复合碱化剂条件下的氧化膜更加薄且致密.Raiman等[49 ] 和蔡金平等[66 ] 均采用慢应变速率试验(SSRT)研究了不同碱化剂条件下304不锈钢与690TT合金的应力腐蚀行为，证明了两种材料在不同水化学环境中的应力腐蚀敏感性相当.Rhee等[67 ] 研究了不同碱化剂对碳钢材料的影响，试验表明pH值控制在9.5以上时，复合碱化剂(氨 + ETA)处理后SG系统内Fe离子含量减少了近50%，并指出温度也是影响Fe离子溶解的主要因素，试验温度区间(50~250℃)内，150℃时材料的腐蚀速率最大，这可能与该温度下Fe3 O4 的高溶解度和不稳定性有关.左萌等[24 ] 、朱志平等[68 ] 和曹松彦等[25 ] 结合电站实际工况分析了ETA热分解对于机组水汽品质的影响，MSR疏水系统铁离子含量降低了90%以上，且ETA的分解产物对二回路汽水品质影响不大，验证了ETA与二回路材料良好的相容性.左萌等[24 ] 还将ETA与吗啉的碱性、热稳定性、挥发性等方面进行了对比发现，ETA作为吗啉的裂解产物，挥发性、热稳定性和碱性等性能均强于吗啉，在二次侧湿蒸汽区域的防护效果更优，但对于含铜合金的电厂而言，吗啉的兼容性更好. ...
Compatibility of ethanol amine (ETA) and materials in secondary circuit system of nuclear power plant
1
2019
... 研究人员在模拟二回路水化学条件下进行了大量实验并与核电厂的现场数据进行了对比[27 ,36 ,63 ,64 ] .曹林园等[65 ] 利用全浸试验研究了A508III和A106Cr.B低合金钢在ETA、氨水、ETA+DMA 3种碱化剂中的均匀腐蚀行为，结果表明复合碱化剂条件下材料的耐蚀效果最好，其中A508III钢在ETA+DMA条件下的腐蚀速率较在氨水中降低了42%，并且指出氨分子参与了氧化膜的生成，复合碱化剂条件下的氧化膜更加薄且致密.Raiman等[49 ] 和蔡金平等[66 ] 均采用慢应变速率试验(SSRT)研究了不同碱化剂条件下304不锈钢与690TT合金的应力腐蚀行为，证明了两种材料在不同水化学环境中的应力腐蚀敏感性相当.Rhee等[67 ] 研究了不同碱化剂对碳钢材料的影响，试验表明pH值控制在9.5以上时，复合碱化剂(氨 + ETA)处理后SG系统内Fe离子含量减少了近50%，并指出温度也是影响Fe离子溶解的主要因素，试验温度区间(50~250℃)内，150℃时材料的腐蚀速率最大，这可能与该温度下Fe3 O4 的高溶解度和不稳定性有关.左萌等[24 ] 、朱志平等[68 ] 和曹松彦等[25 ] 结合电站实际工况分析了ETA热分解对于机组水汽品质的影响，MSR疏水系统铁离子含量降低了90%以上，且ETA的分解产物对二回路汽水品质影响不大，验证了ETA与二回路材料良好的相容性.左萌等[24 ] 还将ETA与吗啉的碱性、热稳定性、挥发性等方面进行了对比发现，ETA作为吗啉的裂解产物，挥发性、热稳定性和碱性等性能均强于吗啉，在二次侧湿蒸汽区域的防护效果更优，但对于含铜合金的电厂而言，吗啉的兼容性更好. ...
乙醇胺与核电厂二回路材料的相容性
1
2019
... 研究人员在模拟二回路水化学条件下进行了大量实验并与核电厂的现场数据进行了对比[27 ,36 ,63 ,64 ] .曹林园等[65 ] 利用全浸试验研究了A508III和A106Cr.B低合金钢在ETA、氨水、ETA+DMA 3种碱化剂中的均匀腐蚀行为，结果表明复合碱化剂条件下材料的耐蚀效果最好，其中A508III钢在ETA+DMA条件下的腐蚀速率较在氨水中降低了42%，并且指出氨分子参与了氧化膜的生成，复合碱化剂条件下的氧化膜更加薄且致密.Raiman等[49 ] 和蔡金平等[66 ] 均采用慢应变速率试验(SSRT)研究了不同碱化剂条件下304不锈钢与690TT合金的应力腐蚀行为，证明了两种材料在不同水化学环境中的应力腐蚀敏感性相当.Rhee等[67 ] 研究了不同碱化剂对碳钢材料的影响，试验表明pH值控制在9.5以上时，复合碱化剂(氨 + ETA)处理后SG系统内Fe离子含量减少了近50%，并指出温度也是影响Fe离子溶解的主要因素，试验温度区间(50~250℃)内，150℃时材料的腐蚀速率最大，这可能与该温度下Fe3 O4 的高溶解度和不稳定性有关.左萌等[24 ] 、朱志平等[68 ] 和曹松彦等[25 ] 结合电站实际工况分析了ETA热分解对于机组水汽品质的影响，MSR疏水系统铁离子含量降低了90%以上，且ETA的分解产物对二回路汽水品质影响不大，验证了ETA与二回路材料良好的相容性.左萌等[24 ] 还将ETA与吗啉的碱性、热稳定性、挥发性等方面进行了对比发现，ETA作为吗啉的裂解产物，挥发性、热稳定性和碱性等性能均强于吗啉，在二次侧湿蒸汽区域的防护效果更优，但对于含铜合金的电厂而言，吗啉的兼容性更好. ...
Evaluation of pH control agents influencing on corrosion of carbon steel in secondary water chemistry condition of pressurized water reactor
2
2014
... 研究人员在模拟二回路水化学条件下进行了大量实验并与核电厂的现场数据进行了对比[27 ,36 ,63 ,64 ] .曹林园等[65 ] 利用全浸试验研究了A508III和A106Cr.B低合金钢在ETA、氨水、ETA+DMA 3种碱化剂中的均匀腐蚀行为，结果表明复合碱化剂条件下材料的耐蚀效果最好，其中A508III钢在ETA+DMA条件下的腐蚀速率较在氨水中降低了42%，并且指出氨分子参与了氧化膜的生成，复合碱化剂条件下的氧化膜更加薄且致密.Raiman等[49 ] 和蔡金平等[66 ] 均采用慢应变速率试验(SSRT)研究了不同碱化剂条件下304不锈钢与690TT合金的应力腐蚀行为，证明了两种材料在不同水化学环境中的应力腐蚀敏感性相当.Rhee等[67 ] 研究了不同碱化剂对碳钢材料的影响，试验表明pH值控制在9.5以上时，复合碱化剂(氨 + ETA)处理后SG系统内Fe离子含量减少了近50%，并指出温度也是影响Fe离子溶解的主要因素，试验温度区间(50~250℃)内，150℃时材料的腐蚀速率最大，这可能与该温度下Fe3 O4 的高溶解度和不稳定性有关.左萌等[24 ] 、朱志平等[68 ] 和曹松彦等[25 ] 结合电站实际工况分析了ETA热分解对于机组水汽品质的影响，MSR疏水系统铁离子含量降低了90%以上，且ETA的分解产物对二回路汽水品质影响不大，验证了ETA与二回路材料良好的相容性.左萌等[24 ] 还将ETA与吗啉的碱性、热稳定性、挥发性等方面进行了对比发现，ETA作为吗啉的裂解产物，挥发性、热稳定性和碱性等性能均强于吗啉，在二次侧湿蒸汽区域的防护效果更优，但对于含铜合金的电厂而言，吗啉的兼容性更好. ...
... 另外，Bosch等[54 ] 研究表明316L不锈钢及镍基合金材料曝露于ETA溶液中后，胺分子以沉积形式吸附在材料表面，并指出有机胺分子可提供氮基配体与腐蚀产物释放的金属离子化学结合形成络合物而对基底材料起到保护作用.另外，Rhee等[67 ] 实验表明碳钢在ETA溶液中的腐蚀速率低于氨水中的腐蚀速率，认为在ETA中更低的腐蚀速率与ETA溶液中较低的扩散系数和电导率有关.Ren等[71 ] 和Jia等[61 ] 利用分子动力学方法模拟了SG管结垢层颗粒的生长、聚集和沉积机制.Lee等[72 ] 研究了690TT合金在有机胺溶液中的磁铁矿沉积过程原理，如图 6 所示.初始阶段磁铁矿Fe3 O4 颗粒与金属基体之间Zeta电势差是该阶段的静电驱动力.随着沉积过程进行，金属表面已沉积的磁铁矿和流体中磁铁矿颗粒之间的静电力是后续驱动沉积物生长的机制.由于不同碱化剂溶液中颗粒聚集程度的差异，磁铁矿颗粒之间的静电排斥力也有差异性. ...
Experimental study on gas-liquid partition coefficient and thermal decomposition characteristics of ethanolamine in high-temperature aqueous systems
1
2018
... 研究人员在模拟二回路水化学条件下进行了大量实验并与核电厂的现场数据进行了对比[27 ,36 ,63 ,64 ] .曹林园等[65 ] 利用全浸试验研究了A508III和A106Cr.B低合金钢在ETA、氨水、ETA+DMA 3种碱化剂中的均匀腐蚀行为，结果表明复合碱化剂条件下材料的耐蚀效果最好，其中A508III钢在ETA+DMA条件下的腐蚀速率较在氨水中降低了42%，并且指出氨分子参与了氧化膜的生成，复合碱化剂条件下的氧化膜更加薄且致密.Raiman等[49 ] 和蔡金平等[66 ] 均采用慢应变速率试验(SSRT)研究了不同碱化剂条件下304不锈钢与690TT合金的应力腐蚀行为，证明了两种材料在不同水化学环境中的应力腐蚀敏感性相当.Rhee等[67 ] 研究了不同碱化剂对碳钢材料的影响，试验表明pH值控制在9.5以上时，复合碱化剂(氨 + ETA)处理后SG系统内Fe离子含量减少了近50%，并指出温度也是影响Fe离子溶解的主要因素，试验温度区间(50~250℃)内，150℃时材料的腐蚀速率最大，这可能与该温度下Fe3 O4 的高溶解度和不稳定性有关.左萌等[24 ] 、朱志平等[68 ] 和曹松彦等[25 ] 结合电站实际工况分析了ETA热分解对于机组水汽品质的影响，MSR疏水系统铁离子含量降低了90%以上，且ETA的分解产物对二回路汽水品质影响不大，验证了ETA与二回路材料良好的相容性.左萌等[24 ] 还将ETA与吗啉的碱性、热稳定性、挥发性等方面进行了对比发现，ETA作为吗啉的裂解产物，挥发性、热稳定性和碱性等性能均强于吗啉，在二次侧湿蒸汽区域的防护效果更优，但对于含铜合金的电厂而言，吗啉的兼容性更好. ...
乙醇胺汽液分配系数及高温分解特性的试验研究
1
2018
... 研究人员在模拟二回路水化学条件下进行了大量实验并与核电厂的现场数据进行了对比[27 ,36 ,63 ,64 ] .曹林园等[65 ] 利用全浸试验研究了A508III和A106Cr.B低合金钢在ETA、氨水、ETA+DMA 3种碱化剂中的均匀腐蚀行为，结果表明复合碱化剂条件下材料的耐蚀效果最好，其中A508III钢在ETA+DMA条件下的腐蚀速率较在氨水中降低了42%，并且指出氨分子参与了氧化膜的生成，复合碱化剂条件下的氧化膜更加薄且致密.Raiman等[49 ] 和蔡金平等[66 ] 均采用慢应变速率试验(SSRT)研究了不同碱化剂条件下304不锈钢与690TT合金的应力腐蚀行为，证明了两种材料在不同水化学环境中的应力腐蚀敏感性相当.Rhee等[67 ] 研究了不同碱化剂对碳钢材料的影响，试验表明pH值控制在9.5以上时，复合碱化剂(氨 + ETA)处理后SG系统内Fe离子含量减少了近50%，并指出温度也是影响Fe离子溶解的主要因素，试验温度区间(50~250℃)内，150℃时材料的腐蚀速率最大，这可能与该温度下Fe3 O4 的高溶解度和不稳定性有关.左萌等[24 ] 、朱志平等[68 ] 和曹松彦等[25 ] 结合电站实际工况分析了ETA热分解对于机组水汽品质的影响，MSR疏水系统铁离子含量降低了90%以上，且ETA的分解产物对二回路汽水品质影响不大，验证了ETA与二回路材料良好的相容性.左萌等[24 ] 还将ETA与吗啉的碱性、热稳定性、挥发性等方面进行了对比发现，ETA作为吗啉的裂解产物，挥发性、热稳定性和碱性等性能均强于吗啉，在二次侧湿蒸汽区域的防护效果更优，但对于含铜合金的电厂而言，吗啉的兼容性更好. ...
Flow-accelerated corrosion in power plants. Revision 1
2
1998
... 在核电站二回路特殊的给水处理方式下，除了极高品质的给水系统水质要求之外，还需要控制水的氧化还原电位，而水的氧化还原电位取决于水中的溶解氧浓度和pH.在200℃以上时碳钢管壁主要为具有反尖晶石结构的Fe3 O4 磁铁矿氧化膜，它会发生下式分解生成氢氧化亚铁和亚铁离子，最终扩散至流体中[69 ] . ...
... 由于H+ 的参与，一定范围内pH的升高会消耗更多的质子.同时，高pH溶液还会促进金属表面氧化膜层的形成，从而降低电子的传导和流体中杂质的进入，减缓了碳钢材料的腐蚀，因此pH是影响氧化膜形成和溶解过程的主要因素之一[69 ] .从动力学角度来说，pH变化可以影响氧化膜的溶解度.图4 所示为300℃时二回路材料表面氧化膜中Fe3 O4 、Cr2 O3 和NiO等组分溶解度随溶液pH值变化的关系曲线.可见，pH (300℃)接近弱酸性时，氧化物的溶解度较低[3 ] .对于镍基合金来说，SCC引发区域通常发生在pH (300℃) < 5或pH(300℃) > 10的区间[70 ] .从热力学角度来说，我们绘制了260℃时Fe-H2 O、Cr-H2 O、Ni-H2 O体系的电位E -pH图，如图5 所示.图中显示H+ /H2 线与NiO/Ni平衡的位置大致相同，3种体系中材料的热力学稳定态分别为Fe3 O4 、Cr2 O3 、Ni，所以需要尽量控制pH范围以确保材料处于热力学稳定态.因此，二回路用碱化剂维持pH的基本原理是在特定的水化学环境中将表面金属氧化物的溶解度降至最低. ...
PWR secondary water chemistry guidelines in Japan-Purpose and technical background
1
2019
... 由于H+ 的参与，一定范围内pH的升高会消耗更多的质子.同时，高pH溶液还会促进金属表面氧化膜层的形成，从而降低电子的传导和流体中杂质的进入，减缓了碳钢材料的腐蚀，因此pH是影响氧化膜形成和溶解过程的主要因素之一[69 ] .从动力学角度来说，pH变化可以影响氧化膜的溶解度.图4 所示为300℃时二回路材料表面氧化膜中Fe3 O4 、Cr2 O3 和NiO等组分溶解度随溶液pH值变化的关系曲线.可见，pH (300℃)接近弱酸性时，氧化物的溶解度较低[3 ] .对于镍基合金来说，SCC引发区域通常发生在pH (300℃) < 5或pH(300℃) > 10的区间[70 ] .从热力学角度来说，我们绘制了260℃时Fe-H2 O、Cr-H2 O、Ni-H2 O体系的电位E -pH图，如图5 所示.图中显示H+ /H2 线与NiO/Ni平衡的位置大致相同，3种体系中材料的热力学稳定态分别为Fe3 O4 、Cr2 O3 、Ni，所以需要尽量控制pH范围以确保材料处于热力学稳定态.因此，二回路用碱化剂维持pH的基本原理是在特定的水化学环境中将表面金属氧化物的溶解度降至最低. ...
Fouling on the secondary side of nuclear steam generator tube: experimental and simulated study
1
2022
... 另外，Bosch等[54 ] 研究表明316L不锈钢及镍基合金材料曝露于ETA溶液中后，胺分子以沉积形式吸附在材料表面，并指出有机胺分子可提供氮基配体与腐蚀产物释放的金属离子化学结合形成络合物而对基底材料起到保护作用.另外，Rhee等[67 ] 实验表明碳钢在ETA溶液中的腐蚀速率低于氨水中的腐蚀速率，认为在ETA中更低的腐蚀速率与ETA溶液中较低的扩散系数和电导率有关.Ren等[71 ] 和Jia等[61 ] 利用分子动力学方法模拟了SG管结垢层颗粒的生长、聚集和沉积机制.Lee等[72 ] 研究了690TT合金在有机胺溶液中的磁铁矿沉积过程原理，如图 6 所示.初始阶段磁铁矿Fe3 O4 颗粒与金属基体之间Zeta电势差是该阶段的静电驱动力.随着沉积过程进行，金属表面已沉积的磁铁矿和流体中磁铁矿颗粒之间的静电力是后续驱动沉积物生长的机制.由于不同碱化剂溶液中颗粒聚集程度的差异，磁铁矿颗粒之间的静电排斥力也有差异性. ...
Effects of advanced amines on magnetite deposition of steam generator tubes in secondary system
3
2021
... 另外，Bosch等[54 ] 研究表明316L不锈钢及镍基合金材料曝露于ETA溶液中后，胺分子以沉积形式吸附在材料表面，并指出有机胺分子可提供氮基配体与腐蚀产物释放的金属离子化学结合形成络合物而对基底材料起到保护作用.另外，Rhee等[67 ] 实验表明碳钢在ETA溶液中的腐蚀速率低于氨水中的腐蚀速率，认为在ETA中更低的腐蚀速率与ETA溶液中较低的扩散系数和电导率有关.Ren等[71 ] 和Jia等[61 ] 利用分子动力学方法模拟了SG管结垢层颗粒的生长、聚集和沉积机制.Lee等[72 ] 研究了690TT合金在有机胺溶液中的磁铁矿沉积过程原理，如图 6 所示.初始阶段磁铁矿Fe3 O4 颗粒与金属基体之间Zeta电势差是该阶段的静电驱动力.随着沉积过程进行，金属表面已沉积的磁铁矿和流体中磁铁矿颗粒之间的静电力是后续驱动沉积物生长的机制.由于不同碱化剂溶液中颗粒聚集程度的差异，磁铁矿颗粒之间的静电排斥力也有差异性. ...
... [
72 ]

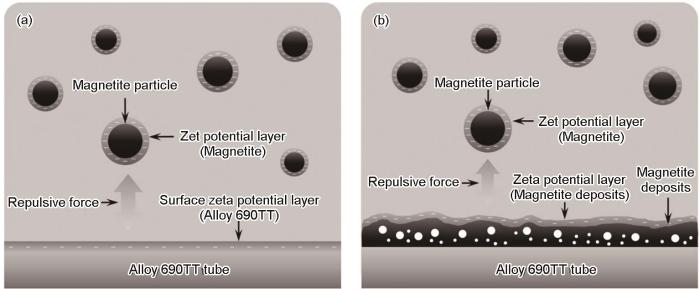

Depositions of magnetite on 690TT alloy tube in the initial stage (a) and subsequent stage (b)<sup>[<xref ref-type="bibr" rid="R72">72</xref>]</sup> Fig.6 ![]()
<strong>4</strong> 研究展望 近年来，已开展了大量碱化剂与二回路结构材料之间相容性及其影响因素的研究工作.新型碱化剂的使用可以使二回路材料获得更好的腐蚀防护效果.美国电力研究院要求核电厂运行期间给水pH值应由电厂具体情况确定，但给水pH值受给水中的胺浓度影响，也就是说，给水pH值范围受不同类型反应堆设备结构材料和特定的碱化剂限制.因此，针对不同类型材料，由于本身性能及其氧化膜性质的不同，材料与碱化剂的相容性存在一定差异性是不可避免的.截止目前，氧化物性质的改变，特别是当粒度、致密性、粘附性和保护性改变时碱化剂对材料的作用机理并没有完全探究清楚，并且这些氧化物性质的改变还可能会反过来影响其成膜过程.因此，探究不同类型碱化剂尤其是复合碱化剂与金属表面氧化膜之间的相互作用机制，深入了解胺分子影响材料表面氧化膜的物理和化学过程，对于新一代核电厂二回路水化学控制用高性能碱化剂的研发是非常重要的. ...
... [
72 ]
Fig.6 ![]()
<strong>4</strong> 研究展望 近年来，已开展了大量碱化剂与二回路结构材料之间相容性及其影响因素的研究工作.新型碱化剂的使用可以使二回路材料获得更好的腐蚀防护效果.美国电力研究院要求核电厂运行期间给水pH值应由电厂具体情况确定，但给水pH值受给水中的胺浓度影响，也就是说，给水pH值范围受不同类型反应堆设备结构材料和特定的碱化剂限制.因此，针对不同类型材料，由于本身性能及其氧化膜性质的不同，材料与碱化剂的相容性存在一定差异性是不可避免的.截止目前，氧化物性质的改变，特别是当粒度、致密性、粘附性和保护性改变时碱化剂对材料的作用机理并没有完全探究清楚，并且这些氧化物性质的改变还可能会反过来影响其成膜过程.因此，探究不同类型碱化剂尤其是复合碱化剂与金属表面氧化膜之间的相互作用机制，深入了解胺分子影响材料表面氧化膜的物理和化学过程，对于新一代核电厂二回路水化学控制用高性能碱化剂的研发是非常重要的. ...
