Suggestions on high-sulfur gasfield development
1
2007
... 深层油气资源的开发是当前油气工业发展的方向，由于深井、超深井管柱内的温度和压力进一步增加，使得井筒管柱高温高压H2S/CO2腐蚀愈发严重，这是深层油气资源开发所面临的非常突出的问题[1, 2].有关H2S和CO2共存情况下的腐蚀，目前较为一致的观点是两者存在竞争协同效应[3, 4]，其形成的腐蚀产物主要为FeCO3和不同形态的硫铁化合物.Pots等[5]给出了不同H2S和CO2的分压比对腐蚀产物类型和腐蚀速率控制模式，当<20时，腐蚀受H2S控制，腐蚀产物为FeS；当500>>20时，腐蚀受H2S和CO2混合控制，腐蚀产物为FeCO3和FeS；当>500时，腐蚀受CO2控制，腐蚀产物为FeCO3，赵国仙等[6]也支持这一观点.然而，对于H2S和CO2共存情况下的腐蚀速率变化规律还有待进一步认识[7~10]. ...
对高含硫气田开发的几点建议
1
2007
... 深层油气资源的开发是当前油气工业发展的方向，由于深井、超深井管柱内的温度和压力进一步增加，使得井筒管柱高温高压H2S/CO2腐蚀愈发严重，这是深层油气资源开发所面临的非常突出的问题[1, 2].有关H2S和CO2共存情况下的腐蚀，目前较为一致的观点是两者存在竞争协同效应[3, 4]，其形成的腐蚀产物主要为FeCO3和不同形态的硫铁化合物.Pots等[5]给出了不同H2S和CO2的分压比对腐蚀产物类型和腐蚀速率控制模式，当<20时，腐蚀受H2S控制，腐蚀产物为FeS；当500>>20时，腐蚀受H2S和CO2混合控制，腐蚀产物为FeCO3和FeS；当>500时，腐蚀受CO2控制，腐蚀产物为FeCO3，赵国仙等[6]也支持这一观点.然而，对于H2S和CO2共存情况下的腐蚀速率变化规律还有待进一步认识[7~10]. ...
Suggestions for scientifically and safely exploring and developing high H2S gas fields
1
2004
... 深层油气资源的开发是当前油气工业发展的方向，由于深井、超深井管柱内的温度和压力进一步增加，使得井筒管柱高温高压H2S/CO2腐蚀愈发严重，这是深层油气资源开发所面临的非常突出的问题[1, 2].有关H2S和CO2共存情况下的腐蚀，目前较为一致的观点是两者存在竞争协同效应[3, 4]，其形成的腐蚀产物主要为FeCO3和不同形态的硫铁化合物.Pots等[5]给出了不同H2S和CO2的分压比对腐蚀产物类型和腐蚀速率控制模式，当<20时，腐蚀受H2S控制，腐蚀产物为FeS；当500>>20时，腐蚀受H2S和CO2混合控制，腐蚀产物为FeCO3和FeS；当>500时，腐蚀受CO2控制，腐蚀产物为FeCO3，赵国仙等[6]也支持这一观点.然而，对于H2S和CO2共存情况下的腐蚀速率变化规律还有待进一步认识[7~10]. ...
科学安全勘探开发高硫化氢天然气田的建议
1
2004
... 深层油气资源的开发是当前油气工业发展的方向，由于深井、超深井管柱内的温度和压力进一步增加，使得井筒管柱高温高压H2S/CO2腐蚀愈发严重，这是深层油气资源开发所面临的非常突出的问题[1, 2].有关H2S和CO2共存情况下的腐蚀，目前较为一致的观点是两者存在竞争协同效应[3, 4]，其形成的腐蚀产物主要为FeCO3和不同形态的硫铁化合物.Pots等[5]给出了不同H2S和CO2的分压比对腐蚀产物类型和腐蚀速率控制模式，当<20时，腐蚀受H2S控制，腐蚀产物为FeS；当500>>20时，腐蚀受H2S和CO2混合控制，腐蚀产物为FeCO3和FeS；当>500时，腐蚀受CO2控制，腐蚀产物为FeCO3，赵国仙等[6]也支持这一观点.然而，对于H2S和CO2共存情况下的腐蚀速率变化规律还有待进一步认识[7~10]. ...
Sulfide films and corrosion rates of AISI 1018 carbon steel in saline solutions in the presence of H2S and CO2 at temperatures Up to 175
1
2004
... 深层油气资源的开发是当前油气工业发展的方向，由于深井、超深井管柱内的温度和压力进一步增加，使得井筒管柱高温高压H2S/CO2腐蚀愈发严重，这是深层油气资源开发所面临的非常突出的问题[1, 2].有关H2S和CO2共存情况下的腐蚀，目前较为一致的观点是两者存在竞争协同效应[3, 4]，其形成的腐蚀产物主要为FeCO3和不同形态的硫铁化合物.Pots等[5]给出了不同H2S和CO2的分压比对腐蚀产物类型和腐蚀速率控制模式，当<20时，腐蚀受H2S控制，腐蚀产物为FeS；当500>>20时，腐蚀受H2S和CO2混合控制，腐蚀产物为FeCO3和FeS；当>500时，腐蚀受CO2控制，腐蚀产物为FeCO3，赵国仙等[6]也支持这一观点.然而，对于H2S和CO2共存情况下的腐蚀速率变化规律还有待进一步认识[7~10]. ...
Prediction of minimum H2S levels required for slightly sour corrosion
2
1994
... 深层油气资源的开发是当前油气工业发展的方向，由于深井、超深井管柱内的温度和压力进一步增加，使得井筒管柱高温高压H2S/CO2腐蚀愈发严重，这是深层油气资源开发所面临的非常突出的问题[1, 2].有关H2S和CO2共存情况下的腐蚀，目前较为一致的观点是两者存在竞争协同效应[3, 4]，其形成的腐蚀产物主要为FeCO3和不同形态的硫铁化合物.Pots等[5]给出了不同H2S和CO2的分压比对腐蚀产物类型和腐蚀速率控制模式，当<20时，腐蚀受H2S控制，腐蚀产物为FeS；当500>>20时，腐蚀受H2S和CO2混合控制，腐蚀产物为FeCO3和FeS；当>500时，腐蚀受CO2控制，腐蚀产物为FeCO3，赵国仙等[6]也支持这一观点.然而，对于H2S和CO2共存情况下的腐蚀速率变化规律还有待进一步认识[7~10]. ...
... 上述H2S/CO2腐蚀速率的复杂变化，越来越多的学者认为与H2S腐蚀过程中形成的多种晶型的硫铁化合物有关[17, 27~29].Smith等[4]提出腐蚀产物的性质是影响腐蚀速率的主要因素之一，腐蚀产物膜会影响离子的传输、扩散.Sun等[14]通过分析不同条件下形成的硫铁化合物的离子选择性与腐蚀行为之间的关联表明，随着温度、H2S分压的变化，硫铁化合物的种类和晶型也发生改变，阴离子选择性的腐蚀硫铁化合物如磁黄铁矿、硫铁矿容易产生局部腐蚀，均匀腐蚀速率也很高；而阳离子选择性的硫铁化合物如立方硫化亚铁、马基诺矿，对基体有良好的保护性，因此腐蚀速率低，也呈现均匀腐蚀. ...
Improvements on de Waard-Milliams corrosion prediction and applications to corrosion management
2
2002
... 深层油气资源的开发是当前油气工业发展的方向，由于深井、超深井管柱内的温度和压力进一步增加，使得井筒管柱高温高压H2S/CO2腐蚀愈发严重，这是深层油气资源开发所面临的非常突出的问题[1, 2].有关H2S和CO2共存情况下的腐蚀，目前较为一致的观点是两者存在竞争协同效应[3, 4]，其形成的腐蚀产物主要为FeCO3和不同形态的硫铁化合物.Pots等[5]给出了不同H2S和CO2的分压比对腐蚀产物类型和腐蚀速率控制模式，当<20时，腐蚀受H2S控制，腐蚀产物为FeS；当500>>20时，腐蚀受H2S和CO2混合控制，腐蚀产物为FeCO3和FeS；当>500时，腐蚀受CO2控制，腐蚀产物为FeCO3，赵国仙等[6]也支持这一观点.然而，对于H2S和CO2共存情况下的腐蚀速率变化规律还有待进一步认识[7~10]. ...
... 尽管Pots等[5]给出了H2S/CO2腐蚀行为的控制模式，但近期研究表明，微量H2S存在对CO2腐蚀也会造成明显影响[30~32].Choi等[12]和Ma等[17]研究结果则表明，微量H2S对CO2腐蚀具有抑制作用，其原因归结于表面形成了一层硫化铁薄膜，抑制了阳极溶解过程.但总体而言，目前对抗硫油套管在高温、微含H2S条件下的认识仍有诸多不足[33~35].因此，研究低含H2S、高含CO2环境下P110SS钢级油套管的腐蚀行为，有助于进一步理解油套管腐蚀的机制. ...
Influence mechanism of H2S/CO2-charging on corrosion of J55 steel in an artificial solution
1
2022
... 深层油气资源的开发是当前油气工业发展的方向，由于深井、超深井管柱内的温度和压力进一步增加，使得井筒管柱高温高压H2S/CO2腐蚀愈发严重，这是深层油气资源开发所面临的非常突出的问题[1, 2].有关H2S和CO2共存情况下的腐蚀，目前较为一致的观点是两者存在竞争协同效应[3, 4]，其形成的腐蚀产物主要为FeCO3和不同形态的硫铁化合物.Pots等[5]给出了不同H2S和CO2的分压比对腐蚀产物类型和腐蚀速率控制模式，当<20时，腐蚀受H2S控制，腐蚀产物为FeS；当500>>20时，腐蚀受H2S和CO2混合控制，腐蚀产物为FeCO3和FeS；当>500时，腐蚀受CO2控制，腐蚀产物为FeCO3，赵国仙等[6]也支持这一观点.然而，对于H2S和CO2共存情况下的腐蚀速率变化规律还有待进一步认识[7~10]. ...
H2S/CO2对J55钢腐蚀的影响机制
1
2022
... 深层油气资源的开发是当前油气工业发展的方向，由于深井、超深井管柱内的温度和压力进一步增加，使得井筒管柱高温高压H2S/CO2腐蚀愈发严重，这是深层油气资源开发所面临的非常突出的问题[1, 2].有关H2S和CO2共存情况下的腐蚀，目前较为一致的观点是两者存在竞争协同效应[3, 4]，其形成的腐蚀产物主要为FeCO3和不同形态的硫铁化合物.Pots等[5]给出了不同H2S和CO2的分压比对腐蚀产物类型和腐蚀速率控制模式，当<20时，腐蚀受H2S控制，腐蚀产物为FeS；当500>>20时，腐蚀受H2S和CO2混合控制，腐蚀产物为FeCO3和FeS；当>500时，腐蚀受CO2控制，腐蚀产物为FeCO3，赵国仙等[6]也支持这一观点.然而，对于H2S和CO2共存情况下的腐蚀速率变化规律还有待进一步认识[7~10]. ...
Effect of H2S partial pressure on CO2/H2S corrosion of oil tube steels
1
2004
... 深层油气资源的开发是当前油气工业发展的方向，由于深井、超深井管柱内的温度和压力进一步增加，使得井筒管柱高温高压H2S/CO2腐蚀愈发严重，这是深层油气资源开发所面临的非常突出的问题[1, 2].有关H2S和CO2共存情况下的腐蚀，目前较为一致的观点是两者存在竞争协同效应[3, 4]，其形成的腐蚀产物主要为FeCO3和不同形态的硫铁化合物.Pots等[5]给出了不同H2S和CO2的分压比对腐蚀产物类型和腐蚀速率控制模式，当<20时，腐蚀受H2S控制，腐蚀产物为FeS；当500>>20时，腐蚀受H2S和CO2混合控制，腐蚀产物为FeCO3和FeS；当>500时，腐蚀受CO2控制，腐蚀产物为FeCO3，赵国仙等[6]也支持这一观点.然而，对于H2S和CO2共存情况下的腐蚀速率变化规律还有待进一步认识[7~10]. ...
H2S分压对油管钢CO2/H2S腐蚀的影响
1
2004
... 深层油气资源的开发是当前油气工业发展的方向，由于深井、超深井管柱内的温度和压力进一步增加，使得井筒管柱高温高压H2S/CO2腐蚀愈发严重，这是深层油气资源开发所面临的非常突出的问题[1, 2].有关H2S和CO2共存情况下的腐蚀，目前较为一致的观点是两者存在竞争协同效应[3, 4]，其形成的腐蚀产物主要为FeCO3和不同形态的硫铁化合物.Pots等[5]给出了不同H2S和CO2的分压比对腐蚀产物类型和腐蚀速率控制模式，当<20时，腐蚀受H2S控制，腐蚀产物为FeS；当500>>20时，腐蚀受H2S和CO2混合控制，腐蚀产物为FeCO3和FeS；当>500时，腐蚀受CO2控制，腐蚀产物为FeCO3，赵国仙等[6]也支持这一观点.然而，对于H2S和CO2共存情况下的腐蚀速率变化规律还有待进一步认识[7~10]. ...
Applicability of P110 steel in CO2/H2S containing environments
0
2012
P110钢在CO2/H2S环境中的适用性研究
0
2012
Corrosion factors of P110 steel in simulated CO2/H2S environment
0
2004
模拟油田CO2/H2S环境P110钢的腐蚀行为研究
0
2004
Dynamic corrosion behavior of P110 steel in stimulated oil field CO2/H2S environment
1
2009
... 深层油气资源的开发是当前油气工业发展的方向，由于深井、超深井管柱内的温度和压力进一步增加，使得井筒管柱高温高压H2S/CO2腐蚀愈发严重，这是深层油气资源开发所面临的非常突出的问题[1, 2].有关H2S和CO2共存情况下的腐蚀，目前较为一致的观点是两者存在竞争协同效应[3, 4]，其形成的腐蚀产物主要为FeCO3和不同形态的硫铁化合物.Pots等[5]给出了不同H2S和CO2的分压比对腐蚀产物类型和腐蚀速率控制模式，当<20时，腐蚀受H2S控制，腐蚀产物为FeS；当500>>20时，腐蚀受H2S和CO2混合控制，腐蚀产物为FeCO3和FeS；当>500时，腐蚀受CO2控制，腐蚀产物为FeCO3，赵国仙等[6]也支持这一观点.然而，对于H2S和CO2共存情况下的腐蚀速率变化规律还有待进一步认识[7~10]. ...
模拟油田CO2/H2S环境中P110钢的动态腐蚀行为
1
2009
... 深层油气资源的开发是当前油气工业发展的方向，由于深井、超深井管柱内的温度和压力进一步增加，使得井筒管柱高温高压H2S/CO2腐蚀愈发严重，这是深层油气资源开发所面临的非常突出的问题[1, 2].有关H2S和CO2共存情况下的腐蚀，目前较为一致的观点是两者存在竞争协同效应[3, 4]，其形成的腐蚀产物主要为FeCO3和不同形态的硫铁化合物.Pots等[5]给出了不同H2S和CO2的分压比对腐蚀产物类型和腐蚀速率控制模式，当<20时，腐蚀受H2S控制，腐蚀产物为FeS；当500>>20时，腐蚀受H2S和CO2混合控制，腐蚀产物为FeCO3和FeS；当>500时，腐蚀受CO2控制，腐蚀产物为FeCO3，赵国仙等[6]也支持这一观点.然而，对于H2S和CO2共存情况下的腐蚀速率变化规律还有待进一步认识[7~10]. ...
Corrosion behavior of P110SS anti-sulfer pipeline steel in low H2S and high CO2 partial pressure environment of ultradeep well
1
2016
... 抗硫管P110SS钢级油套管 (简称P110SS钢) 因其经济性和较低的硫化物应力腐蚀开裂 (SSCC) 敏感性广泛用于含硫油气田中[11].针对P110SS钢在高的含硫油气井中的腐蚀行为已有很多相关研究[12~17].目前，H2S和CO2共存情况下的腐蚀速率会受到温度、压力的影响出现复杂变化[18~20].温度对H2S/CO2腐蚀的影响方面，研究表明在超过80 ℃的高温区，单一CO2腐蚀的腐蚀速率随着温度升高而降低[21, 22]，主要原因被归结于FeCO3对基体保护作用随温度变化发生转变[23~25].但在含有H2S的腐蚀环境中，温度升高腐蚀速率也会增大.即H2S往往在低温区降低CO2腐蚀速率，而在高温区增大CO2的腐蚀速率.例如，Sun等[14]、于浩波等[15]研究表明，温度低于100 ℃时，P110SS钢的腐蚀速率随温度变化基本保持不变，但温度超过120 ℃，其腐蚀速率随温度升高明显上升.Li等[13]研究表明，当温度在90~150 ℃之间时，随温度升高，P110SS钢腐蚀速率也会出现上升的趋势.H2S分压的影响甚至会出现反常现象，Sun等[14]研究表明高温区随着H2S分压增加，腐蚀速率也增大，但在中低温区，H2S分压的增加反而会降低腐蚀速率，何松等[26]在中温区测试P110SS腐蚀速率也出现了相同的现象. ...
低H2S、高CO2超深井环境中P110SS抗硫钢的腐蚀行为
1
2016
... 抗硫管P110SS钢级油套管 (简称P110SS钢) 因其经济性和较低的硫化物应力腐蚀开裂 (SSCC) 敏感性广泛用于含硫油气田中[11].针对P110SS钢在高的含硫油气井中的腐蚀行为已有很多相关研究[12~17].目前，H2S和CO2共存情况下的腐蚀速率会受到温度、压力的影响出现复杂变化[18~20].温度对H2S/CO2腐蚀的影响方面，研究表明在超过80 ℃的高温区，单一CO2腐蚀的腐蚀速率随着温度升高而降低[21, 22]，主要原因被归结于FeCO3对基体保护作用随温度变化发生转变[23~25].但在含有H2S的腐蚀环境中，温度升高腐蚀速率也会增大.即H2S往往在低温区降低CO2腐蚀速率，而在高温区增大CO2的腐蚀速率.例如，Sun等[14]、于浩波等[15]研究表明，温度低于100 ℃时，P110SS钢的腐蚀速率随温度变化基本保持不变，但温度超过120 ℃，其腐蚀速率随温度升高明显上升.Li等[13]研究表明，当温度在90~150 ℃之间时，随温度升高，P110SS钢腐蚀速率也会出现上升的趋势.H2S分压的影响甚至会出现反常现象，Sun等[14]研究表明高温区随着H2S分压增加，腐蚀速率也增大，但在中低温区，H2S分压的增加反而会降低腐蚀速率，何松等[26]在中温区测试P110SS腐蚀速率也出现了相同的现象. ...
Effect of H2S on the CO2 corrosion of carbon steel in acidic solutions
2
2011
... 抗硫管P110SS钢级油套管 (简称P110SS钢) 因其经济性和较低的硫化物应力腐蚀开裂 (SSCC) 敏感性广泛用于含硫油气田中[11].针对P110SS钢在高的含硫油气井中的腐蚀行为已有很多相关研究[12~17].目前，H2S和CO2共存情况下的腐蚀速率会受到温度、压力的影响出现复杂变化[18~20].温度对H2S/CO2腐蚀的影响方面，研究表明在超过80 ℃的高温区，单一CO2腐蚀的腐蚀速率随着温度升高而降低[21, 22]，主要原因被归结于FeCO3对基体保护作用随温度变化发生转变[23~25].但在含有H2S的腐蚀环境中，温度升高腐蚀速率也会增大.即H2S往往在低温区降低CO2腐蚀速率，而在高温区增大CO2的腐蚀速率.例如，Sun等[14]、于浩波等[15]研究表明，温度低于100 ℃时，P110SS钢的腐蚀速率随温度变化基本保持不变，但温度超过120 ℃，其腐蚀速率随温度升高明显上升.Li等[13]研究表明，当温度在90~150 ℃之间时，随温度升高，P110SS钢腐蚀速率也会出现上升的趋势.H2S分压的影响甚至会出现反常现象，Sun等[14]研究表明高温区随着H2S分压增加，腐蚀速率也增大，但在中低温区，H2S分压的增加反而会降低腐蚀速率，何松等[26]在中温区测试P110SS腐蚀速率也出现了相同的现象. ...
... 尽管Pots等[5]给出了H2S/CO2腐蚀行为的控制模式，但近期研究表明，微量H2S存在对CO2腐蚀也会造成明显影响[30~32].Choi等[12]和Ma等[17]研究结果则表明，微量H2S对CO2腐蚀具有抑制作用，其原因归结于表面形成了一层硫化铁薄膜，抑制了阳极溶解过程.但总体而言，目前对抗硫油套管在高温、微含H2S条件下的认识仍有诸多不足[33~35].因此，研究低含H2S、高含CO2环境下P110SS钢级油套管的腐蚀行为，有助于进一步理解油套管腐蚀的机制. ...
Corrosion behavior of 110S Tube steel in environments of high H2S and CO2 content
1
2012
... 抗硫管P110SS钢级油套管 (简称P110SS钢) 因其经济性和较低的硫化物应力腐蚀开裂 (SSCC) 敏感性广泛用于含硫油气田中[11].针对P110SS钢在高的含硫油气井中的腐蚀行为已有很多相关研究[12~17].目前，H2S和CO2共存情况下的腐蚀速率会受到温度、压力的影响出现复杂变化[18~20].温度对H2S/CO2腐蚀的影响方面，研究表明在超过80 ℃的高温区，单一CO2腐蚀的腐蚀速率随着温度升高而降低[21, 22]，主要原因被归结于FeCO3对基体保护作用随温度变化发生转变[23~25].但在含有H2S的腐蚀环境中，温度升高腐蚀速率也会增大.即H2S往往在低温区降低CO2腐蚀速率，而在高温区增大CO2的腐蚀速率.例如，Sun等[14]、于浩波等[15]研究表明，温度低于100 ℃时，P110SS钢的腐蚀速率随温度变化基本保持不变，但温度超过120 ℃，其腐蚀速率随温度升高明显上升.Li等[13]研究表明，当温度在90~150 ℃之间时，随温度升高，P110SS钢腐蚀速率也会出现上升的趋势.H2S分压的影响甚至会出现反常现象，Sun等[14]研究表明高温区随着H2S分压增加，腐蚀速率也增大，但在中低温区，H2S分压的增加反而会降低腐蚀速率，何松等[26]在中温区测试P110SS腐蚀速率也出现了相同的现象. ...
Ion-selectivity of iron sulfides and their effect on H2S corrosion
4
2019
... 抗硫管P110SS钢级油套管 (简称P110SS钢) 因其经济性和较低的硫化物应力腐蚀开裂 (SSCC) 敏感性广泛用于含硫油气田中[11].针对P110SS钢在高的含硫油气井中的腐蚀行为已有很多相关研究[12~17].目前，H2S和CO2共存情况下的腐蚀速率会受到温度、压力的影响出现复杂变化[18~20].温度对H2S/CO2腐蚀的影响方面，研究表明在超过80 ℃的高温区，单一CO2腐蚀的腐蚀速率随着温度升高而降低[21, 22]，主要原因被归结于FeCO3对基体保护作用随温度变化发生转变[23~25].但在含有H2S的腐蚀环境中，温度升高腐蚀速率也会增大.即H2S往往在低温区降低CO2腐蚀速率，而在高温区增大CO2的腐蚀速率.例如，Sun等[14]、于浩波等[15]研究表明，温度低于100 ℃时，P110SS钢的腐蚀速率随温度变化基本保持不变，但温度超过120 ℃，其腐蚀速率随温度升高明显上升.Li等[13]研究表明，当温度在90~150 ℃之间时，随温度升高，P110SS钢腐蚀速率也会出现上升的趋势.H2S分压的影响甚至会出现反常现象，Sun等[14]研究表明高温区随着H2S分压增加，腐蚀速率也增大，但在中低温区，H2S分压的增加反而会降低腐蚀速率，何松等[26]在中温区测试P110SS腐蚀速率也出现了相同的现象. ...
... [14]研究表明高温区随着H2S分压增加，腐蚀速率也增大，但在中低温区，H2S分压的增加反而会降低腐蚀速率，何松等[26]在中温区测试P110SS腐蚀速率也出现了相同的现象. ...

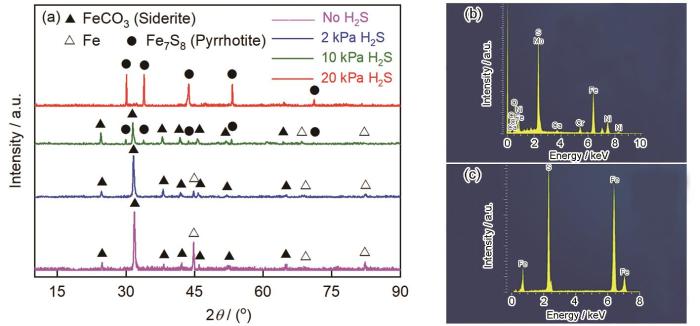

... 上述H2S/CO2腐蚀速率的复杂变化，越来越多的学者认为与H2S腐蚀过程中形成的多种晶型的硫铁化合物有关[17, 27~29].Smith等[4]提出腐蚀产物的性质是影响腐蚀速率的主要因素之一，腐蚀产物膜会影响离子的传输、扩散.Sun等[14]通过分析不同条件下形成的硫铁化合物的离子选择性与腐蚀行为之间的关联表明，随着温度、H2S分压的变化，硫铁化合物的种类和晶型也发生改变，阴离子选择性的腐蚀硫铁化合物如磁黄铁矿、硫铁矿容易产生局部腐蚀，均匀腐蚀速率也很高；而阳离子选择性的硫铁化合物如立方硫化亚铁、马基诺矿，对基体有良好的保护性，因此腐蚀速率低，也呈现均匀腐蚀. ...

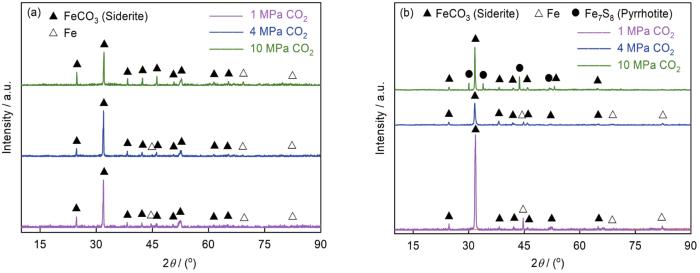

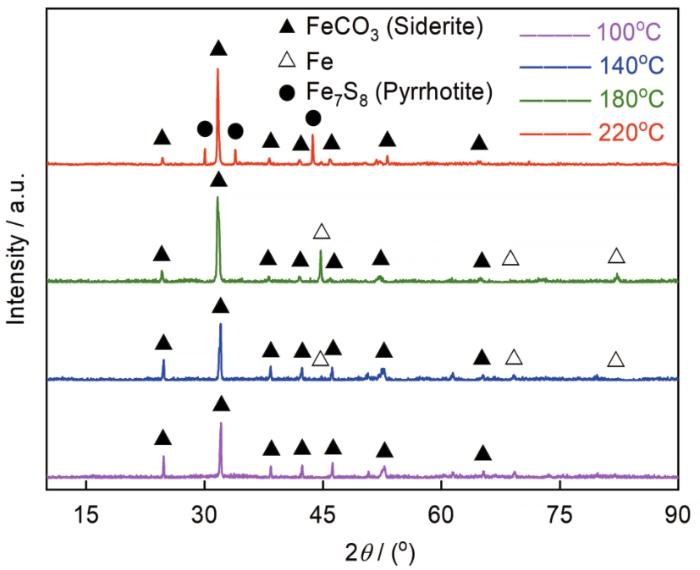

... 需要注意一点的是，220 ℃下当腐蚀受H2S腐蚀模式控制时，尽管CO2的分压增加到10 MPa，溶液中的H+浓度大幅度增加，但腐蚀速率的变化却不明显，这可能与腐蚀产物磁黄铁矿 (Fe7S8) 的离子选择性有关[15].研究表明磁黄铁矿具有阴离子选择性，因此对阳离子的迁移有一定的阻碍作用，在这种情况下溶液中的H+穿过腐蚀产物扩散到金属/膜的界面可能受到阻碍，结果导致CO2的分压对腐蚀速率的影响不显著[14]. ...
Effect of crystal structure and ion selectivity of corrosion products on corrosion behavior of P110S low alloy steel in H2S/CO2 environment
2
2020
... 抗硫管P110SS钢级油套管 (简称P110SS钢) 因其经济性和较低的硫化物应力腐蚀开裂 (SSCC) 敏感性广泛用于含硫油气田中[11].针对P110SS钢在高的含硫油气井中的腐蚀行为已有很多相关研究[12~17].目前，H2S和CO2共存情况下的腐蚀速率会受到温度、压力的影响出现复杂变化[18~20].温度对H2S/CO2腐蚀的影响方面，研究表明在超过80 ℃的高温区，单一CO2腐蚀的腐蚀速率随着温度升高而降低[21, 22]，主要原因被归结于FeCO3对基体保护作用随温度变化发生转变[23~25].但在含有H2S的腐蚀环境中，温度升高腐蚀速率也会增大.即H2S往往在低温区降低CO2腐蚀速率，而在高温区增大CO2的腐蚀速率.例如，Sun等[14]、于浩波等[15]研究表明，温度低于100 ℃时，P110SS钢的腐蚀速率随温度变化基本保持不变，但温度超过120 ℃，其腐蚀速率随温度升高明显上升.Li等[13]研究表明，当温度在90~150 ℃之间时，随温度升高，P110SS钢腐蚀速率也会出现上升的趋势.H2S分压的影响甚至会出现反常现象，Sun等[14]研究表明高温区随着H2S分压增加，腐蚀速率也增大，但在中低温区，H2S分压的增加反而会降低腐蚀速率，何松等[26]在中温区测试P110SS腐蚀速率也出现了相同的现象. ...
... 需要注意一点的是，220 ℃下当腐蚀受H2S腐蚀模式控制时，尽管CO2的分压增加到10 MPa，溶液中的H+浓度大幅度增加，但腐蚀速率的变化却不明显，这可能与腐蚀产物磁黄铁矿 (Fe7S8) 的离子选择性有关[15].研究表明磁黄铁矿具有阴离子选择性，因此对阳离子的迁移有一定的阻碍作用，在这种情况下溶液中的H+穿过腐蚀产物扩散到金属/膜的界面可能受到阻碍，结果导致CO2的分压对腐蚀速率的影响不显著[14]. ...
腐蚀产物晶体结构及离子选择性对P110S低合金钢在H2S/CO2环境中腐蚀行为的影响
2
2020
... 抗硫管P110SS钢级油套管 (简称P110SS钢) 因其经济性和较低的硫化物应力腐蚀开裂 (SSCC) 敏感性广泛用于含硫油气田中[11].针对P110SS钢在高的含硫油气井中的腐蚀行为已有很多相关研究[12~17].目前，H2S和CO2共存情况下的腐蚀速率会受到温度、压力的影响出现复杂变化[18~20].温度对H2S/CO2腐蚀的影响方面，研究表明在超过80 ℃的高温区，单一CO2腐蚀的腐蚀速率随着温度升高而降低[21, 22]，主要原因被归结于FeCO3对基体保护作用随温度变化发生转变[23~25].但在含有H2S的腐蚀环境中，温度升高腐蚀速率也会增大.即H2S往往在低温区降低CO2腐蚀速率，而在高温区增大CO2的腐蚀速率.例如，Sun等[14]、于浩波等[15]研究表明，温度低于100 ℃时，P110SS钢的腐蚀速率随温度变化基本保持不变，但温度超过120 ℃，其腐蚀速率随温度升高明显上升.Li等[13]研究表明，当温度在90~150 ℃之间时，随温度升高，P110SS钢腐蚀速率也会出现上升的趋势.H2S分压的影响甚至会出现反常现象，Sun等[14]研究表明高温区随着H2S分压增加，腐蚀速率也增大，但在中低温区，H2S分压的增加反而会降低腐蚀速率，何松等[26]在中温区测试P110SS腐蚀速率也出现了相同的现象. ...
... 需要注意一点的是，220 ℃下当腐蚀受H2S腐蚀模式控制时，尽管CO2的分压增加到10 MPa，溶液中的H+浓度大幅度增加，但腐蚀速率的变化却不明显，这可能与腐蚀产物磁黄铁矿 (Fe7S8) 的离子选择性有关[15].研究表明磁黄铁矿具有阴离子选择性，因此对阳离子的迁移有一定的阻碍作用，在这种情况下溶液中的H+穿过腐蚀产物扩散到金属/膜的界面可能受到阻碍，结果导致CO2的分压对腐蚀速率的影响不显著[14]. ...
Corrosion behavior and material selection of tubing for a H2S containing gas well
0
2013
某气田含硫气井井筒的腐蚀行为及防腐蚀选材
0
2013
The influence of hydrogen sulfide on corrosion of iron under different conditions
3
2000
... 抗硫管P110SS钢级油套管 (简称P110SS钢) 因其经济性和较低的硫化物应力腐蚀开裂 (SSCC) 敏感性广泛用于含硫油气田中[11].针对P110SS钢在高的含硫油气井中的腐蚀行为已有很多相关研究[12~17].目前，H2S和CO2共存情况下的腐蚀速率会受到温度、压力的影响出现复杂变化[18~20].温度对H2S/CO2腐蚀的影响方面，研究表明在超过80 ℃的高温区，单一CO2腐蚀的腐蚀速率随着温度升高而降低[21, 22]，主要原因被归结于FeCO3对基体保护作用随温度变化发生转变[23~25].但在含有H2S的腐蚀环境中，温度升高腐蚀速率也会增大.即H2S往往在低温区降低CO2腐蚀速率，而在高温区增大CO2的腐蚀速率.例如，Sun等[14]、于浩波等[15]研究表明，温度低于100 ℃时，P110SS钢的腐蚀速率随温度变化基本保持不变，但温度超过120 ℃，其腐蚀速率随温度升高明显上升.Li等[13]研究表明，当温度在90~150 ℃之间时，随温度升高，P110SS钢腐蚀速率也会出现上升的趋势.H2S分压的影响甚至会出现反常现象，Sun等[14]研究表明高温区随着H2S分压增加，腐蚀速率也增大，但在中低温区，H2S分压的增加反而会降低腐蚀速率，何松等[26]在中温区测试P110SS腐蚀速率也出现了相同的现象. ...
... 上述H2S/CO2腐蚀速率的复杂变化，越来越多的学者认为与H2S腐蚀过程中形成的多种晶型的硫铁化合物有关[17, 27~29].Smith等[4]提出腐蚀产物的性质是影响腐蚀速率的主要因素之一，腐蚀产物膜会影响离子的传输、扩散.Sun等[14]通过分析不同条件下形成的硫铁化合物的离子选择性与腐蚀行为之间的关联表明，随着温度、H2S分压的变化，硫铁化合物的种类和晶型也发生改变，阴离子选择性的腐蚀硫铁化合物如磁黄铁矿、硫铁矿容易产生局部腐蚀，均匀腐蚀速率也很高；而阳离子选择性的硫铁化合物如立方硫化亚铁、马基诺矿，对基体有良好的保护性，因此腐蚀速率低，也呈现均匀腐蚀. ...
... 尽管Pots等[5]给出了H2S/CO2腐蚀行为的控制模式，但近期研究表明，微量H2S存在对CO2腐蚀也会造成明显影响[30~32].Choi等[12]和Ma等[17]研究结果则表明，微量H2S对CO2腐蚀具有抑制作用，其原因归结于表面形成了一层硫化铁薄膜，抑制了阳极溶解过程.但总体而言，目前对抗硫油套管在高温、微含H2S条件下的认识仍有诸多不足[33~35].因此，研究低含H2S、高含CO2环境下P110SS钢级油套管的腐蚀行为，有助于进一步理解油套管腐蚀的机制. ...
A case study of the design and operation of a high CO2 production with H2
1
2001
... 抗硫管P110SS钢级油套管 (简称P110SS钢) 因其经济性和较低的硫化物应力腐蚀开裂 (SSCC) 敏感性广泛用于含硫油气田中[11].针对P110SS钢在高的含硫油气井中的腐蚀行为已有很多相关研究[12~17].目前，H2S和CO2共存情况下的腐蚀速率会受到温度、压力的影响出现复杂变化[18~20].温度对H2S/CO2腐蚀的影响方面，研究表明在超过80 ℃的高温区，单一CO2腐蚀的腐蚀速率随着温度升高而降低[21, 22]，主要原因被归结于FeCO3对基体保护作用随温度变化发生转变[23~25].但在含有H2S的腐蚀环境中，温度升高腐蚀速率也会增大.即H2S往往在低温区降低CO2腐蚀速率，而在高温区增大CO2的腐蚀速率.例如，Sun等[14]、于浩波等[15]研究表明，温度低于100 ℃时，P110SS钢的腐蚀速率随温度变化基本保持不变，但温度超过120 ℃，其腐蚀速率随温度升高明显上升.Li等[13]研究表明，当温度在90~150 ℃之间时，随温度升高，P110SS钢腐蚀速率也会出现上升的趋势.H2S分压的影响甚至会出现反常现象，Sun等[14]研究表明高温区随着H2S分压增加，腐蚀速率也增大，但在中低温区，H2S分压的增加反而会降低腐蚀速率，何松等[26]在中温区测试P110SS腐蚀速率也出现了相同的现象. ...
CO2/H2S corrosion under wet gas pipeline conditions in the presence if bicarbonate
0
1998
Corrosion product films on carbon steel in semi-sour CO2/H2S environments
2
2002
... 抗硫管P110SS钢级油套管 (简称P110SS钢) 因其经济性和较低的硫化物应力腐蚀开裂 (SSCC) 敏感性广泛用于含硫油气田中[11].针对P110SS钢在高的含硫油气井中的腐蚀行为已有很多相关研究[12~17].目前，H2S和CO2共存情况下的腐蚀速率会受到温度、压力的影响出现复杂变化[18~20].温度对H2S/CO2腐蚀的影响方面，研究表明在超过80 ℃的高温区，单一CO2腐蚀的腐蚀速率随着温度升高而降低[21, 22]，主要原因被归结于FeCO3对基体保护作用随温度变化发生转变[23~25].但在含有H2S的腐蚀环境中，温度升高腐蚀速率也会增大.即H2S往往在低温区降低CO2腐蚀速率，而在高温区增大CO2的腐蚀速率.例如，Sun等[14]、于浩波等[15]研究表明，温度低于100 ℃时，P110SS钢的腐蚀速率随温度变化基本保持不变，但温度超过120 ℃，其腐蚀速率随温度升高明显上升.Li等[13]研究表明，当温度在90~150 ℃之间时，随温度升高，P110SS钢腐蚀速率也会出现上升的趋势.H2S分压的影响甚至会出现反常现象，Sun等[14]研究表明高温区随着H2S分压增加，腐蚀速率也增大，但在中低温区，H2S分压的增加反而会降低腐蚀速率，何松等[26]在中温区测试P110SS腐蚀速率也出现了相同的现象. ...

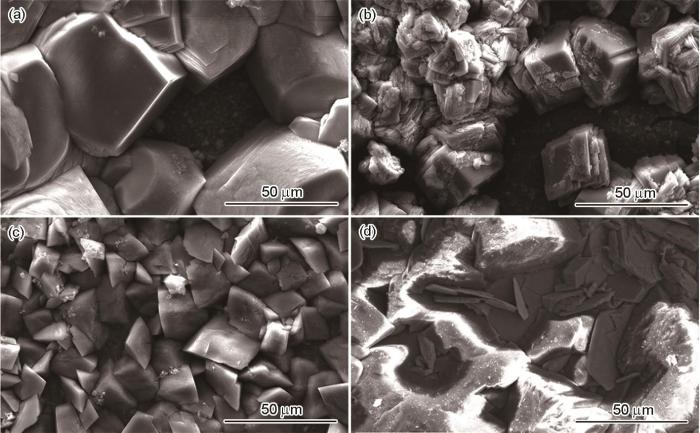

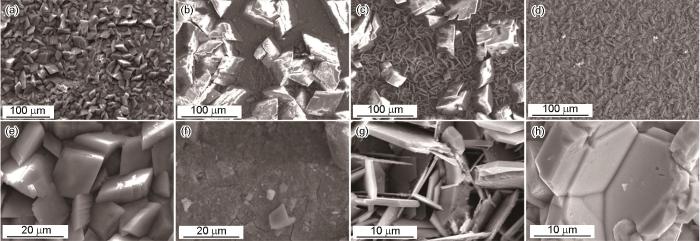

... 图1c是H2S分压为2 kPa时，CO2分压变化对腐蚀速率的影响，尽管随CO2分压升高，P110SS钢在100和220 ℃下腐蚀速率均呈上升趋势，但CO2对腐蚀速率的影响在温度100 ℃时要比200 ℃要显著.而且P110SS钢在100 ℃的腐蚀速率均显著大于220 ℃.这进一步说明导致腐蚀速率变化的关键因素还是在于腐蚀产物.在H2S/CO2共同控制的环境下，腐蚀产物膜的成分和结构发生改变，从而影响腐蚀速率[20, 36, 37]. ...
Effect of temperature on CO2 corrosion behaviour of P110 steel
1
2005
... 抗硫管P110SS钢级油套管 (简称P110SS钢) 因其经济性和较低的硫化物应力腐蚀开裂 (SSCC) 敏感性广泛用于含硫油气田中[11].针对P110SS钢在高的含硫油气井中的腐蚀行为已有很多相关研究[12~17].目前，H2S和CO2共存情况下的腐蚀速率会受到温度、压力的影响出现复杂变化[18~20].温度对H2S/CO2腐蚀的影响方面，研究表明在超过80 ℃的高温区，单一CO2腐蚀的腐蚀速率随着温度升高而降低[21, 22]，主要原因被归结于FeCO3对基体保护作用随温度变化发生转变[23~25].但在含有H2S的腐蚀环境中，温度升高腐蚀速率也会增大.即H2S往往在低温区降低CO2腐蚀速率，而在高温区增大CO2的腐蚀速率.例如，Sun等[14]、于浩波等[15]研究表明，温度低于100 ℃时，P110SS钢的腐蚀速率随温度变化基本保持不变，但温度超过120 ℃，其腐蚀速率随温度升高明显上升.Li等[13]研究表明，当温度在90~150 ℃之间时，随温度升高，P110SS钢腐蚀速率也会出现上升的趋势.H2S分压的影响甚至会出现反常现象，Sun等[14]研究表明高温区随着H2S分压增加，腐蚀速率也增大，但在中低温区，H2S分压的增加反而会降低腐蚀速率，何松等[26]在中温区测试P110SS腐蚀速率也出现了相同的现象. ...
温度对P110钢CO2腐蚀行为的影响
1
2005
... 抗硫管P110SS钢级油套管 (简称P110SS钢) 因其经济性和较低的硫化物应力腐蚀开裂 (SSCC) 敏感性广泛用于含硫油气田中[11].针对P110SS钢在高的含硫油气井中的腐蚀行为已有很多相关研究[12~17].目前，H2S和CO2共存情况下的腐蚀速率会受到温度、压力的影响出现复杂变化[18~20].温度对H2S/CO2腐蚀的影响方面，研究表明在超过80 ℃的高温区，单一CO2腐蚀的腐蚀速率随着温度升高而降低[21, 22]，主要原因被归结于FeCO3对基体保护作用随温度变化发生转变[23~25].但在含有H2S的腐蚀环境中，温度升高腐蚀速率也会增大.即H2S往往在低温区降低CO2腐蚀速率，而在高温区增大CO2的腐蚀速率.例如，Sun等[14]、于浩波等[15]研究表明，温度低于100 ℃时，P110SS钢的腐蚀速率随温度变化基本保持不变，但温度超过120 ℃，其腐蚀速率随温度升高明显上升.Li等[13]研究表明，当温度在90~150 ℃之间时，随温度升高，P110SS钢腐蚀速率也会出现上升的趋势.H2S分压的影响甚至会出现反常现象，Sun等[14]研究表明高温区随着H2S分压增加，腐蚀速率也增大，但在中低温区，H2S分压的增加反而会降低腐蚀速率，何松等[26]在中温区测试P110SS腐蚀速率也出现了相同的现象. ...
Influences of temperature on corrosion behavior of P110 steel
1
2009
... 抗硫管P110SS钢级油套管 (简称P110SS钢) 因其经济性和较低的硫化物应力腐蚀开裂 (SSCC) 敏感性广泛用于含硫油气田中[11].针对P110SS钢在高的含硫油气井中的腐蚀行为已有很多相关研究[12~17].目前，H2S和CO2共存情况下的腐蚀速率会受到温度、压力的影响出现复杂变化[18~20].温度对H2S/CO2腐蚀的影响方面，研究表明在超过80 ℃的高温区，单一CO2腐蚀的腐蚀速率随着温度升高而降低[21, 22]，主要原因被归结于FeCO3对基体保护作用随温度变化发生转变[23~25].但在含有H2S的腐蚀环境中，温度升高腐蚀速率也会增大.即H2S往往在低温区降低CO2腐蚀速率，而在高温区增大CO2的腐蚀速率.例如，Sun等[14]、于浩波等[15]研究表明，温度低于100 ℃时，P110SS钢的腐蚀速率随温度变化基本保持不变，但温度超过120 ℃，其腐蚀速率随温度升高明显上升.Li等[13]研究表明，当温度在90~150 ℃之间时，随温度升高，P110SS钢腐蚀速率也会出现上升的趋势.H2S分压的影响甚至会出现反常现象，Sun等[14]研究表明高温区随着H2S分压增加，腐蚀速率也增大，但在中低温区，H2S分压的增加反而会降低腐蚀速率，何松等[26]在中温区测试P110SS腐蚀速率也出现了相同的现象. ...
温度对P110钢腐蚀行为的影响
1
2009
... 抗硫管P110SS钢级油套管 (简称P110SS钢) 因其经济性和较低的硫化物应力腐蚀开裂 (SSCC) 敏感性广泛用于含硫油气田中[11].针对P110SS钢在高的含硫油气井中的腐蚀行为已有很多相关研究[12~17].目前，H2S和CO2共存情况下的腐蚀速率会受到温度、压力的影响出现复杂变化[18~20].温度对H2S/CO2腐蚀的影响方面，研究表明在超过80 ℃的高温区，单一CO2腐蚀的腐蚀速率随着温度升高而降低[21, 22]，主要原因被归结于FeCO3对基体保护作用随温度变化发生转变[23~25].但在含有H2S的腐蚀环境中，温度升高腐蚀速率也会增大.即H2S往往在低温区降低CO2腐蚀速率，而在高温区增大CO2的腐蚀速率.例如，Sun等[14]、于浩波等[15]研究表明，温度低于100 ℃时，P110SS钢的腐蚀速率随温度变化基本保持不变，但温度超过120 ℃，其腐蚀速率随温度升高明显上升.Li等[13]研究表明，当温度在90~150 ℃之间时，随温度升高，P110SS钢腐蚀速率也会出现上升的趋势.H2S分压的影响甚至会出现反常现象，Sun等[14]研究表明高温区随着H2S分压增加，腐蚀速率也增大，但在中低温区，H2S分压的增加反而会降低腐蚀速率，何松等[26]在中温区测试P110SS腐蚀速率也出现了相同的现象. ...
Research progress on CO2 corrosion product scales of carbon steels
1
2020
... 抗硫管P110SS钢级油套管 (简称P110SS钢) 因其经济性和较低的硫化物应力腐蚀开裂 (SSCC) 敏感性广泛用于含硫油气田中[11].针对P110SS钢在高的含硫油气井中的腐蚀行为已有很多相关研究[12~17].目前，H2S和CO2共存情况下的腐蚀速率会受到温度、压力的影响出现复杂变化[18~20].温度对H2S/CO2腐蚀的影响方面，研究表明在超过80 ℃的高温区，单一CO2腐蚀的腐蚀速率随着温度升高而降低[21, 22]，主要原因被归结于FeCO3对基体保护作用随温度变化发生转变[23~25].但在含有H2S的腐蚀环境中，温度升高腐蚀速率也会增大.即H2S往往在低温区降低CO2腐蚀速率，而在高温区增大CO2的腐蚀速率.例如，Sun等[14]、于浩波等[15]研究表明，温度低于100 ℃时，P110SS钢的腐蚀速率随温度变化基本保持不变，但温度超过120 ℃，其腐蚀速率随温度升高明显上升.Li等[13]研究表明，当温度在90~150 ℃之间时，随温度升高，P110SS钢腐蚀速率也会出现上升的趋势.H2S分压的影响甚至会出现反常现象，Sun等[14]研究表明高温区随着H2S分压增加，腐蚀速率也增大，但在中低温区，H2S分压的增加反而会降低腐蚀速率，何松等[26]在中温区测试P110SS腐蚀速率也出现了相同的现象. ...
CO2腐蚀产物膜的研究进展
1
2020
... 抗硫管P110SS钢级油套管 (简称P110SS钢) 因其经济性和较低的硫化物应力腐蚀开裂 (SSCC) 敏感性广泛用于含硫油气田中[11].针对P110SS钢在高的含硫油气井中的腐蚀行为已有很多相关研究[12~17].目前，H2S和CO2共存情况下的腐蚀速率会受到温度、压力的影响出现复杂变化[18~20].温度对H2S/CO2腐蚀的影响方面，研究表明在超过80 ℃的高温区，单一CO2腐蚀的腐蚀速率随着温度升高而降低[21, 22]，主要原因被归结于FeCO3对基体保护作用随温度变化发生转变[23~25].但在含有H2S的腐蚀环境中，温度升高腐蚀速率也会增大.即H2S往往在低温区降低CO2腐蚀速率，而在高温区增大CO2的腐蚀速率.例如，Sun等[14]、于浩波等[15]研究表明，温度低于100 ℃时，P110SS钢的腐蚀速率随温度变化基本保持不变，但温度超过120 ℃，其腐蚀速率随温度升高明显上升.Li等[13]研究表明，当温度在90~150 ℃之间时，随温度升高，P110SS钢腐蚀速率也会出现上升的趋势.H2S分压的影响甚至会出现反常现象，Sun等[14]研究表明高温区随着H2S分压增加，腐蚀速率也增大，但在中低温区，H2S分压的增加反而会降低腐蚀速率，何松等[26]在中温区测试P110SS腐蚀速率也出现了相同的现象. ...
Corrosion mechanism of steel P110 in CO2-containing simulated oilfield brine
0
1999
模拟油田水介质中P110钢的CO2腐蚀机理
0
1999
Effect of temperature on corrosion behavior of X70 steel in an artificial CO2-containing formation water
1
2021
... 抗硫管P110SS钢级油套管 (简称P110SS钢) 因其经济性和较低的硫化物应力腐蚀开裂 (SSCC) 敏感性广泛用于含硫油气田中[11].针对P110SS钢在高的含硫油气井中的腐蚀行为已有很多相关研究[12~17].目前，H2S和CO2共存情况下的腐蚀速率会受到温度、压力的影响出现复杂变化[18~20].温度对H2S/CO2腐蚀的影响方面，研究表明在超过80 ℃的高温区，单一CO2腐蚀的腐蚀速率随着温度升高而降低[21, 22]，主要原因被归结于FeCO3对基体保护作用随温度变化发生转变[23~25].但在含有H2S的腐蚀环境中，温度升高腐蚀速率也会增大.即H2S往往在低温区降低CO2腐蚀速率，而在高温区增大CO2的腐蚀速率.例如，Sun等[14]、于浩波等[15]研究表明，温度低于100 ℃时，P110SS钢的腐蚀速率随温度变化基本保持不变，但温度超过120 ℃，其腐蚀速率随温度升高明显上升.Li等[13]研究表明，当温度在90~150 ℃之间时，随温度升高，P110SS钢腐蚀速率也会出现上升的趋势.H2S分压的影响甚至会出现反常现象，Sun等[14]研究表明高温区随着H2S分压增加，腐蚀速率也增大，但在中低温区，H2S分压的增加反而会降低腐蚀速率，何松等[26]在中温区测试P110SS腐蚀速率也出现了相同的现象. ...
温度对X70钢在含CO2地层水中腐蚀行为影响
1
2021
... 抗硫管P110SS钢级油套管 (简称P110SS钢) 因其经济性和较低的硫化物应力腐蚀开裂 (SSCC) 敏感性广泛用于含硫油气田中[11].针对P110SS钢在高的含硫油气井中的腐蚀行为已有很多相关研究[12~17].目前，H2S和CO2共存情况下的腐蚀速率会受到温度、压力的影响出现复杂变化[18~20].温度对H2S/CO2腐蚀的影响方面，研究表明在超过80 ℃的高温区，单一CO2腐蚀的腐蚀速率随着温度升高而降低[21, 22]，主要原因被归结于FeCO3对基体保护作用随温度变化发生转变[23~25].但在含有H2S的腐蚀环境中，温度升高腐蚀速率也会增大.即H2S往往在低温区降低CO2腐蚀速率，而在高温区增大CO2的腐蚀速率.例如，Sun等[14]、于浩波等[15]研究表明，温度低于100 ℃时，P110SS钢的腐蚀速率随温度变化基本保持不变，但温度超过120 ℃，其腐蚀速率随温度升高明显上升.Li等[13]研究表明，当温度在90~150 ℃之间时，随温度升高，P110SS钢腐蚀速率也会出现上升的趋势.H2S分压的影响甚至会出现反常现象，Sun等[14]研究表明高温区随着H2S分压增加，腐蚀速率也增大，但在中低温区，H2S分压的增加反而会降低腐蚀速率，何松等[26]在中温区测试P110SS腐蚀速率也出现了相同的现象. ...
Corrosion behavior of 110SS steel in supercritical CO2 phase under environment with low H2S
1
2021
... 抗硫管P110SS钢级油套管 (简称P110SS钢) 因其经济性和较低的硫化物应力腐蚀开裂 (SSCC) 敏感性广泛用于含硫油气田中[11].针对P110SS钢在高的含硫油气井中的腐蚀行为已有很多相关研究[12~17].目前，H2S和CO2共存情况下的腐蚀速率会受到温度、压力的影响出现复杂变化[18~20].温度对H2S/CO2腐蚀的影响方面，研究表明在超过80 ℃的高温区，单一CO2腐蚀的腐蚀速率随着温度升高而降低[21, 22]，主要原因被归结于FeCO3对基体保护作用随温度变化发生转变[23~25].但在含有H2S的腐蚀环境中，温度升高腐蚀速率也会增大.即H2S往往在低温区降低CO2腐蚀速率，而在高温区增大CO2的腐蚀速率.例如，Sun等[14]、于浩波等[15]研究表明，温度低于100 ℃时，P110SS钢的腐蚀速率随温度变化基本保持不变，但温度超过120 ℃，其腐蚀速率随温度升高明显上升.Li等[13]研究表明，当温度在90~150 ℃之间时，随温度升高，P110SS钢腐蚀速率也会出现上升的趋势.H2S分压的影响甚至会出现反常现象，Sun等[14]研究表明高温区随着H2S分压增加，腐蚀速率也增大，但在中低温区，H2S分压的增加反而会降低腐蚀速率，何松等[26]在中温区测试P110SS腐蚀速率也出现了相同的现象. ...
低含H2S工况下110SS的超临界CO2腐蚀行为
1
2021
... 抗硫管P110SS钢级油套管 (简称P110SS钢) 因其经济性和较低的硫化物应力腐蚀开裂 (SSCC) 敏感性广泛用于含硫油气田中[11].针对P110SS钢在高的含硫油气井中的腐蚀行为已有很多相关研究[12~17].目前，H2S和CO2共存情况下的腐蚀速率会受到温度、压力的影响出现复杂变化[18~20].温度对H2S/CO2腐蚀的影响方面，研究表明在超过80 ℃的高温区，单一CO2腐蚀的腐蚀速率随着温度升高而降低[21, 22]，主要原因被归结于FeCO3对基体保护作用随温度变化发生转变[23~25].但在含有H2S的腐蚀环境中，温度升高腐蚀速率也会增大.即H2S往往在低温区降低CO2腐蚀速率，而在高温区增大CO2的腐蚀速率.例如，Sun等[14]、于浩波等[15]研究表明，温度低于100 ℃时，P110SS钢的腐蚀速率随温度变化基本保持不变，但温度超过120 ℃，其腐蚀速率随温度升高明显上升.Li等[13]研究表明，当温度在90~150 ℃之间时，随温度升高，P110SS钢腐蚀速率也会出现上升的趋势.H2S分压的影响甚至会出现反常现象，Sun等[14]研究表明高温区随着H2S分压增加，腐蚀速率也增大，但在中低温区，H2S分压的增加反而会降低腐蚀速率，何松等[26]在中温区测试P110SS腐蚀速率也出现了相同的现象. ...
Effect of pressure on wet H2S/CO2 corrosion of pipeline steel
1
2009
... 上述H2S/CO2腐蚀速率的复杂变化，越来越多的学者认为与H2S腐蚀过程中形成的多种晶型的硫铁化合物有关[17, 27~29].Smith等[4]提出腐蚀产物的性质是影响腐蚀速率的主要因素之一，腐蚀产物膜会影响离子的传输、扩散.Sun等[14]通过分析不同条件下形成的硫铁化合物的离子选择性与腐蚀行为之间的关联表明，随着温度、H2S分压的变化，硫铁化合物的种类和晶型也发生改变，阴离子选择性的腐蚀硫铁化合物如磁黄铁矿、硫铁矿容易产生局部腐蚀，均匀腐蚀速率也很高；而阳离子选择性的硫铁化合物如立方硫化亚铁、马基诺矿，对基体有良好的保护性，因此腐蚀速率低，也呈现均匀腐蚀. ...
Formation of multilayer iron sulfide films during high temperature CO2/H2S corrosion of carbon steel
0
2003
Polymorphous FeS corrosion products of pipeline steel under highly sour conditions
1
2016
... 上述H2S/CO2腐蚀速率的复杂变化，越来越多的学者认为与H2S腐蚀过程中形成的多种晶型的硫铁化合物有关[17, 27~29].Smith等[4]提出腐蚀产物的性质是影响腐蚀速率的主要因素之一，腐蚀产物膜会影响离子的传输、扩散.Sun等[14]通过分析不同条件下形成的硫铁化合物的离子选择性与腐蚀行为之间的关联表明，随着温度、H2S分压的变化，硫铁化合物的种类和晶型也发生改变，阴离子选择性的腐蚀硫铁化合物如磁黄铁矿、硫铁矿容易产生局部腐蚀，均匀腐蚀速率也很高；而阳离子选择性的硫铁化合物如立方硫化亚铁、马基诺矿，对基体有良好的保护性，因此腐蚀速率低，也呈现均匀腐蚀. ...
Corrosion behaviors of super 13Cr martensitic stainless steel under CO2 and H2S/CO2 environment
1
2010
... 尽管Pots等[5]给出了H2S/CO2腐蚀行为的控制模式，但近期研究表明，微量H2S存在对CO2腐蚀也会造成明显影响[30~32].Choi等[12]和Ma等[17]研究结果则表明，微量H2S对CO2腐蚀具有抑制作用，其原因归结于表面形成了一层硫化铁薄膜，抑制了阳极溶解过程.但总体而言，目前对抗硫油套管在高温、微含H2S条件下的认识仍有诸多不足[33~35].因此，研究低含H2S、高含CO2环境下P110SS钢级油套管的腐蚀行为，有助于进一步理解油套管腐蚀的机制. ...
超级13Cr马氏体不锈钢在CO2及H2S/CO2环境中的腐蚀行为
1
2010
... 尽管Pots等[5]给出了H2S/CO2腐蚀行为的控制模式，但近期研究表明，微量H2S存在对CO2腐蚀也会造成明显影响[30~32].Choi等[12]和Ma等[17]研究结果则表明，微量H2S对CO2腐蚀具有抑制作用，其原因归结于表面形成了一层硫化铁薄膜，抑制了阳极溶解过程.但总体而言，目前对抗硫油套管在高温、微含H2S条件下的认识仍有诸多不足[33~35].因此，研究低含H2S、高含CO2环境下P110SS钢级油套管的腐蚀行为，有助于进一步理解油套管腐蚀的机制. ...
Corrosion behavior of 3Cr and P110 steel in simulated environment containing CO2/H2S
0
2009
模拟油田CO2/H2S环境下3Cr和P110钢的腐蚀行为研究
0
2009
Role of free acetic acid on the CO2 corrosion of steels
1
1999
... 尽管Pots等[5]给出了H2S/CO2腐蚀行为的控制模式，但近期研究表明，微量H2S存在对CO2腐蚀也会造成明显影响[30~32].Choi等[12]和Ma等[17]研究结果则表明，微量H2S对CO2腐蚀具有抑制作用，其原因归结于表面形成了一层硫化铁薄膜，抑制了阳极溶解过程.但总体而言，目前对抗硫油套管在高温、微含H2S条件下的认识仍有诸多不足[33~35].因此，研究低含H2S、高含CO2环境下P110SS钢级油套管的腐蚀行为，有助于进一步理解油套管腐蚀的机制. ...
Erosion resistance of CO2 corrosion scales formed on API P110 carbon steel
1
2014
... 尽管Pots等[5]给出了H2S/CO2腐蚀行为的控制模式，但近期研究表明，微量H2S存在对CO2腐蚀也会造成明显影响[30~32].Choi等[12]和Ma等[17]研究结果则表明，微量H2S对CO2腐蚀具有抑制作用，其原因归结于表面形成了一层硫化铁薄膜，抑制了阳极溶解过程.但总体而言，目前对抗硫油套管在高温、微含H2S条件下的认识仍有诸多不足[33~35].因此，研究低含H2S、高含CO2环境下P110SS钢级油套管的腐蚀行为，有助于进一步理解油套管腐蚀的机制. ...
Recent experience on sour service resistant steels behavior
0
2009
Investigation of mechanical property of oil tube steel P110S in high temperature and high pressure environment containing H2S/CO2 [J] J
1
2011
... 尽管Pots等[5]给出了H2S/CO2腐蚀行为的控制模式，但近期研究表明，微量H2S存在对CO2腐蚀也会造成明显影响[30~32].Choi等[12]和Ma等[17]研究结果则表明，微量H2S对CO2腐蚀具有抑制作用，其原因归结于表面形成了一层硫化铁薄膜，抑制了阳极溶解过程.但总体而言，目前对抗硫油套管在高温、微含H2S条件下的认识仍有诸多不足[33~35].因此，研究低含H2S、高含CO2环境下P110SS钢级油套管的腐蚀行为，有助于进一步理解油套管腐蚀的机制. ...
Corrosion of iron in an H2S-CO2-H2O system mechanism of sulfide film formation and kinetics of corrosion reaction
1
1965
... 图1c是H2S分压为2 kPa时，CO2分压变化对腐蚀速率的影响，尽管随CO2分压升高，P110SS钢在100和220 ℃下腐蚀速率均呈上升趋势，但CO2对腐蚀速率的影响在温度100 ℃时要比200 ℃要显著.而且P110SS钢在100 ℃的腐蚀速率均显著大于220 ℃.这进一步说明导致腐蚀速率变化的关键因素还是在于腐蚀产物.在H2S/CO2共同控制的环境下，腐蚀产物膜的成分和结构发生改变，从而影响腐蚀速率[20, 36, 37]. ...
The effect of temperature, CO2, H2S gases and the resultant iron carbonate and iron sulfide compounds on the sour corrosion behaviour of ASTM A-106 steel for pipeline transportation
1
2019
... 图1c是H2S分压为2 kPa时，CO2分压变化对腐蚀速率的影响，尽管随CO2分压升高，P110SS钢在100和220 ℃下腐蚀速率均呈上升趋势，但CO2对腐蚀速率的影响在温度100 ℃时要比200 ℃要显著.而且P110SS钢在100 ℃的腐蚀速率均显著大于220 ℃.这进一步说明导致腐蚀速率变化的关键因素还是在于腐蚀产物.在H2S/CO2共同控制的环境下，腐蚀产物膜的成分和结构发生改变，从而影响腐蚀速率[20, 36, 37]. ...
