Corrosion mechanisms and their consequences for nuclear power plants with light water reactors
1
2009
... 核用结构材料长期在高温高压水环境中服役,同时还承受由材料自身制造冷加工、工装应力以及高温水热应力等导致的综合应力作用,在环境和力学的交互作用下,具有发生应力腐蚀开裂 (SCC) 的风险.此外堆芯结构材料还具有发生辐照促进应力腐蚀开裂的风险.核电站现场的失效案例表明,核电厂20%~40%的腐蚀失效案例均涉及SCC,在所有腐蚀类型中位列第一[1 ,2 ] .据统计,SCC多发生在由镍基合金和不锈钢制造的蒸汽发生器、控制棒驱动机构以及堆内构件等部位[3 ,4 ] .SCC可以分为缓慢的裂纹萌生和较快的裂纹扩展两个阶段,裂纹萌生又可以细分为裂纹萌生条件形成的先导阶段 (铅积累、合金元素的贫化等)、裂纹的孕育阶段 (发生晶界蠕变、氧化膜成分改变和晶界扩散等,但是裂纹一般可忽视,不可见) 和裂纹的低速扩展阶段 (裂纹缓慢增长或合并)[5 ] .实际上,在材料发生失效的总服役寿命中,裂纹萌生时间一般可占到约90%,而裂纹一旦萌生并达到一定的临界长度 (一般在50~500 μm) 后,将以一定的速率稳定扩展,最终将快速失稳扩展导致材料失效,因而裂纹扩展阶段的时间仅约占10%,甚至更低[5 ] . ...
核电厂管道及焊接接头失效案例综述
1
2013
... 核用结构材料长期在高温高压水环境中服役,同时还承受由材料自身制造冷加工、工装应力以及高温水热应力等导致的综合应力作用,在环境和力学的交互作用下,具有发生应力腐蚀开裂 (SCC) 的风险.此外堆芯结构材料还具有发生辐照促进应力腐蚀开裂的风险.核电站现场的失效案例表明,核电厂20%~40%的腐蚀失效案例均涉及SCC,在所有腐蚀类型中位列第一[1 ,2 ] .据统计,SCC多发生在由镍基合金和不锈钢制造的蒸汽发生器、控制棒驱动机构以及堆内构件等部位[3 ,4 ] .SCC可以分为缓慢的裂纹萌生和较快的裂纹扩展两个阶段,裂纹萌生又可以细分为裂纹萌生条件形成的先导阶段 (铅积累、合金元素的贫化等)、裂纹的孕育阶段 (发生晶界蠕变、氧化膜成分改变和晶界扩散等,但是裂纹一般可忽视,不可见) 和裂纹的低速扩展阶段 (裂纹缓慢增长或合并)[5 ] .实际上,在材料发生失效的总服役寿命中,裂纹萌生时间一般可占到约90%,而裂纹一旦萌生并达到一定的临界长度 (一般在50~500 μm) 后,将以一定的速率稳定扩展,最终将快速失稳扩展导致材料失效,因而裂纹扩展阶段的时间仅约占10%,甚至更低[5 ] . ...
核电厂管道及焊接接头失效案例综述
1
2013
... 核用结构材料长期在高温高压水环境中服役,同时还承受由材料自身制造冷加工、工装应力以及高温水热应力等导致的综合应力作用,在环境和力学的交互作用下,具有发生应力腐蚀开裂 (SCC) 的风险.此外堆芯结构材料还具有发生辐照促进应力腐蚀开裂的风险.核电站现场的失效案例表明,核电厂20%~40%的腐蚀失效案例均涉及SCC,在所有腐蚀类型中位列第一[1 ,2 ] .据统计,SCC多发生在由镍基合金和不锈钢制造的蒸汽发生器、控制棒驱动机构以及堆内构件等部位[3 ,4 ] .SCC可以分为缓慢的裂纹萌生和较快的裂纹扩展两个阶段,裂纹萌生又可以细分为裂纹萌生条件形成的先导阶段 (铅积累、合金元素的贫化等)、裂纹的孕育阶段 (发生晶界蠕变、氧化膜成分改变和晶界扩散等,但是裂纹一般可忽视,不可见) 和裂纹的低速扩展阶段 (裂纹缓慢增长或合并)[5 ] .实际上,在材料发生失效的总服役寿命中,裂纹萌生时间一般可占到约90%,而裂纹一旦萌生并达到一定的临界长度 (一般在50~500 μm) 后,将以一定的速率稳定扩展,最终将快速失稳扩展导致材料失效,因而裂纹扩展阶段的时间仅约占10%,甚至更低[5 ] . ...
Irradiation-assisted stress corrosion cracking
1
2011
... 核用结构材料长期在高温高压水环境中服役,同时还承受由材料自身制造冷加工、工装应力以及高温水热应力等导致的综合应力作用,在环境和力学的交互作用下,具有发生应力腐蚀开裂 (SCC) 的风险.此外堆芯结构材料还具有发生辐照促进应力腐蚀开裂的风险.核电站现场的失效案例表明,核电厂20%~40%的腐蚀失效案例均涉及SCC,在所有腐蚀类型中位列第一[1 ,2 ] .据统计,SCC多发生在由镍基合金和不锈钢制造的蒸汽发生器、控制棒驱动机构以及堆内构件等部位[3 ,4 ] .SCC可以分为缓慢的裂纹萌生和较快的裂纹扩展两个阶段,裂纹萌生又可以细分为裂纹萌生条件形成的先导阶段 (铅积累、合金元素的贫化等)、裂纹的孕育阶段 (发生晶界蠕变、氧化膜成分改变和晶界扩散等,但是裂纹一般可忽视,不可见) 和裂纹的低速扩展阶段 (裂纹缓慢增长或合并)[5 ] .实际上,在材料发生失效的总服役寿命中,裂纹萌生时间一般可占到约90%,而裂纹一旦萌生并达到一定的临界长度 (一般在50~500 μm) 后,将以一定的速率稳定扩展,最终将快速失稳扩展导致材料失效,因而裂纹扩展阶段的时间仅约占10%,甚至更低[5 ] . ...
国内压水堆核电站设备材料应力腐蚀问题及安全管理
1
2016
... 核用结构材料长期在高温高压水环境中服役,同时还承受由材料自身制造冷加工、工装应力以及高温水热应力等导致的综合应力作用,在环境和力学的交互作用下,具有发生应力腐蚀开裂 (SCC) 的风险.此外堆芯结构材料还具有发生辐照促进应力腐蚀开裂的风险.核电站现场的失效案例表明,核电厂20%~40%的腐蚀失效案例均涉及SCC,在所有腐蚀类型中位列第一[1 ,2 ] .据统计,SCC多发生在由镍基合金和不锈钢制造的蒸汽发生器、控制棒驱动机构以及堆内构件等部位[3 ,4 ] .SCC可以分为缓慢的裂纹萌生和较快的裂纹扩展两个阶段,裂纹萌生又可以细分为裂纹萌生条件形成的先导阶段 (铅积累、合金元素的贫化等)、裂纹的孕育阶段 (发生晶界蠕变、氧化膜成分改变和晶界扩散等,但是裂纹一般可忽视,不可见) 和裂纹的低速扩展阶段 (裂纹缓慢增长或合并)[5 ] .实际上,在材料发生失效的总服役寿命中,裂纹萌生时间一般可占到约90%,而裂纹一旦萌生并达到一定的临界长度 (一般在50~500 μm) 后,将以一定的速率稳定扩展,最终将快速失稳扩展导致材料失效,因而裂纹扩展阶段的时间仅约占10%,甚至更低[5 ] . ...
国内压水堆核电站设备材料应力腐蚀问题及安全管理
1
2016
... 核用结构材料长期在高温高压水环境中服役,同时还承受由材料自身制造冷加工、工装应力以及高温水热应力等导致的综合应力作用,在环境和力学的交互作用下,具有发生应力腐蚀开裂 (SCC) 的风险.此外堆芯结构材料还具有发生辐照促进应力腐蚀开裂的风险.核电站现场的失效案例表明,核电厂20%~40%的腐蚀失效案例均涉及SCC,在所有腐蚀类型中位列第一[1 ,2 ] .据统计,SCC多发生在由镍基合金和不锈钢制造的蒸汽发生器、控制棒驱动机构以及堆内构件等部位[3 ,4 ] .SCC可以分为缓慢的裂纹萌生和较快的裂纹扩展两个阶段,裂纹萌生又可以细分为裂纹萌生条件形成的先导阶段 (铅积累、合金元素的贫化等)、裂纹的孕育阶段 (发生晶界蠕变、氧化膜成分改变和晶界扩散等,但是裂纹一般可忽视,不可见) 和裂纹的低速扩展阶段 (裂纹缓慢增长或合并)[5 ] .实际上,在材料发生失效的总服役寿命中,裂纹萌生时间一般可占到约90%,而裂纹一旦萌生并达到一定的临界长度 (一般在50~500 μm) 后,将以一定的速率稳定扩展,最终将快速失稳扩展导致材料失效,因而裂纹扩展阶段的时间仅约占10%,甚至更低[5 ] . ...
Environmentally assisted cracking initiation in high-tem-perature water
3
2021
... 核用结构材料长期在高温高压水环境中服役,同时还承受由材料自身制造冷加工、工装应力以及高温水热应力等导致的综合应力作用,在环境和力学的交互作用下,具有发生应力腐蚀开裂 (SCC) 的风险.此外堆芯结构材料还具有发生辐照促进应力腐蚀开裂的风险.核电站现场的失效案例表明,核电厂20%~40%的腐蚀失效案例均涉及SCC,在所有腐蚀类型中位列第一[1 ,2 ] .据统计,SCC多发生在由镍基合金和不锈钢制造的蒸汽发生器、控制棒驱动机构以及堆内构件等部位[3 ,4 ] .SCC可以分为缓慢的裂纹萌生和较快的裂纹扩展两个阶段,裂纹萌生又可以细分为裂纹萌生条件形成的先导阶段 (铅积累、合金元素的贫化等)、裂纹的孕育阶段 (发生晶界蠕变、氧化膜成分改变和晶界扩散等,但是裂纹一般可忽视,不可见) 和裂纹的低速扩展阶段 (裂纹缓慢增长或合并)[5 ] .实际上,在材料发生失效的总服役寿命中,裂纹萌生时间一般可占到约90%,而裂纹一旦萌生并达到一定的临界长度 (一般在50~500 μm) 后,将以一定的速率稳定扩展,最终将快速失稳扩展导致材料失效,因而裂纹扩展阶段的时间仅约占10%,甚至更低[5 ] . ...
... [5 ]. ...
... Boursier等[24 ] 在模拟一回路水中对600MA合金进行恒载实验,认为只有施加的应力水平等于或高于屈服应力时才会观察到SCC裂纹.所以恒载实验时所选应力一般略高于屈服应力.另外,裂纹萌生向裂纹稳定快速扩展的转变存在一个应力强度因子 (K ) 的阈值[5 ] ,研究[37 ] 表明600合金缓慢扩展到快速扩展的阈值约为9 MPa m . 而后Zhai等[26 ] 对冷加工600合金进行恒载实验时,发现裂纹萌生时对应的K约为10 MPa m m [37 ] 和Etien等[41 ] 总结到,高温高压水环境中应力水平越高,则SCC萌生时间越短,萌生时间与应力之间的关系近似满足下式： ...
Effects of hydrogen on stress corrosion crack growth rate of nickel alloys in high-temperature water
4
2008
... 目前国内外很多研究机构[6 -13 ] 针对核用结构材料的SCC扩展过程已经做了大量的研究,研究表明不锈钢与镍基合金在高温高压水中的SCC裂纹扩展速率一般为10-6 ~10-9 mm/s.在实验室模拟环境中利用直流电位降 (DCPD) 等技术原位获得载荷条件、温度和水化学等各种因素对裂纹扩展速率的影响规律[9 ,14 ,15 ] ,就可以借助计算机建模对带裂纹构件的剩余服役寿命进行计算和评价[16 ] .与裂纹扩展阶段具有稳定和相对较快的裂纹扩展速率相比,裂纹萌生在光滑试样或无明显缺陷的部件表面不易发生,具有试验周期长,萌生位置随机以及不易检测等难点,相对于SCC扩展研究相对较少. ...

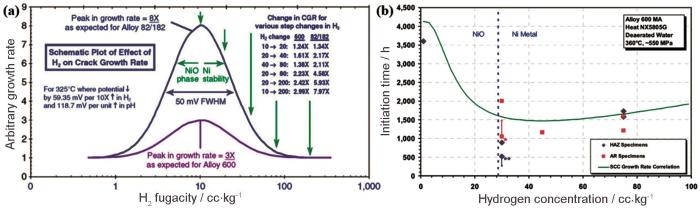

... 通常会向一回路溶液中通入一定量的H2 来降低与之接触的各种材料的腐蚀电位,从而减缓材料的腐蚀[62 ,63 ] .图2 a和b分别是DH对600合金裂纹扩展速率和萌生时间的影响总结结果,可以看出在高温高压纯水环境中,在与NiO/Ni相转变线对应的DH浓度附近,600合金具有最大的裂纹扩展速率和最短的裂纹萌生时间,并且进一步增加或降低DH浓度,裂纹扩展速率均随之逐渐减低,而裂纹萌生时间随之增加.裂纹扩展速率关于该DH浓度近似呈对称分布[6 ] ,而低浓度DH对萌生时间影响较大,高浓度影响较小,NiO/Ni相转变线两侧萌生时间的变化趋势差异较大[25 ,41 ,64 ] .Kazuya等[43 ] 研究表明,690合金在模拟一回路水环境中SCC萌生时间与NiO/Ni相转变线对应的DH浓度并没有明显的对应关系,但是数据有限并没有得出确定结论. ...
... [
6 ,
25 ]
Effects of DH on crack growth rate of 600 alloy and 82/182 alloy at 325 ℃ (a) and the crack initiation time of 600 alloy at 360 ℃ (b)<sup>[<xref ref-type="bibr" rid="R6">6</xref>,<xref ref-type="bibr" rid="R25">25</xref>]</sup> Fig.2 ![]()
Zhong等[65 ] 在模拟一回路水中对316SS进行SSRT实验,研究了不同DH水平 (5,15,30,50 cm3 /kg) 对非敏化316SS SCC萌生的影响,认为随着DH升高,裂纹数量逐渐降低,裂纹不易萌生；但是在DH=15 cm3 /kg时,316SS有最大的裂纹扩展速率.而Nakagawa等[66 ] 在模拟沸水堆环境中对316L进行SSRT实验,表明高DH环境中SCC敏感性反而比低DH环境大.Choi等[67 ] 对热轧316L进行裂纹扩展实验,发现氢浓度增加会使扩展速率加快.由上述可知,DH对SCC的影响机理比较复杂,萌生与扩展机理也不尽不同. ...
... [
6 ,
25 ]
Fig.2 ![]()
Zhong等[65 ] 在模拟一回路水中对316SS进行SSRT实验,研究了不同DH水平 (5,15,30,50 cm3 /kg) 对非敏化316SS SCC萌生的影响,认为随着DH升高,裂纹数量逐渐降低,裂纹不易萌生；但是在DH=15 cm3 /kg时,316SS有最大的裂纹扩展速率.而Nakagawa等[66 ] 在模拟沸水堆环境中对316L进行SSRT实验,表明高DH环境中SCC敏感性反而比低DH环境大.Choi等[67 ] 对热轧316L进行裂纹扩展实验,发现氢浓度增加会使扩展速率加快.由上述可知,DH对SCC的影响机理比较复杂,萌生与扩展机理也不尽不同. ...
Stress corrosion cracking of current structural materials in commercial nuclear power plants
1
2013
... 与一回路溶液中添加DH相比,DO的添加则会增加腐蚀电位,一般会促使SCC的发生,实际实验中也发现随DO浓度的增加,裂纹扩展速率加快[7 ,10 ] .但是Waeng等[42 ] 在模拟一回路水环境中对600合金进行SSRT试验,表明高溶解氧浓度 (~7.8 mg/L) 要比除氧环境的SCC敏感性小,分析认为高氧环境会促使形成更具保护性的氧化膜.目前关于DO对SCC萌生过程影响的研究还很少,还主要集中在SCC的敏感性和裂纹扩展速率的相关研究中. ...
Stress corrosion crack propagation rates in reactor vessel head penetrations in alloy 600
0
1999
Stress corrosion cracking of 316L HAZ for 316L stainless steel/Inconel 52M dissimilar metal weld joint in simulated primary water
1
2016
... 目前国内外很多研究机构[6 -13 ] 针对核用结构材料的SCC扩展过程已经做了大量的研究,研究表明不锈钢与镍基合金在高温高压水中的SCC裂纹扩展速率一般为10-6 ~10-9 mm/s.在实验室模拟环境中利用直流电位降 (DCPD) 等技术原位获得载荷条件、温度和水化学等各种因素对裂纹扩展速率的影响规律[9 ,14 ,15 ] ,就可以借助计算机建模对带裂纹构件的剩余服役寿命进行计算和评价[16 ] .与裂纹扩展阶段具有稳定和相对较快的裂纹扩展速率相比,裂纹萌生在光滑试样或无明显缺陷的部件表面不易发生,具有试验周期长,萌生位置随机以及不易检测等难点,相对于SCC扩展研究相对较少. ...
Effect of dissolved oxygen content on stress corrosion cracking of a cold worked 316L stainless steel in simulated pressurized water reactor primary water environment
1
2014
... 与一回路溶液中添加DH相比,DO的添加则会增加腐蚀电位,一般会促使SCC的发生,实际实验中也发现随DO浓度的增加,裂纹扩展速率加快[7 ,10 ] .但是Waeng等[42 ] 在模拟一回路水环境中对600合金进行SSRT试验,表明高溶解氧浓度 (~7.8 mg/L) 要比除氧环境的SCC敏感性小,分析认为高氧环境会促使形成更具保护性的氧化膜.目前关于DO对SCC萌生过程影响的研究还很少,还主要集中在SCC的敏感性和裂纹扩展速率的相关研究中. ...
dK /da effects on the SCC growth rates of nickel base alloys in high-temperature water
0
2018
Environmentally assisted cracking of forged 316LN stainless steel and its weld in high temperature water
0
2019
Effect of intergranular carbides on the cracking behavior of cold worked alloy 690 in subcritical and supercritical water
1
2020
... 目前国内外很多研究机构[6 -13 ] 针对核用结构材料的SCC扩展过程已经做了大量的研究,研究表明不锈钢与镍基合金在高温高压水中的SCC裂纹扩展速率一般为10-6 ~10-9 mm/s.在实验室模拟环境中利用直流电位降 (DCPD) 等技术原位获得载荷条件、温度和水化学等各种因素对裂纹扩展速率的影响规律[9 ,14 ,15 ] ,就可以借助计算机建模对带裂纹构件的剩余服役寿命进行计算和评价[16 ] .与裂纹扩展阶段具有稳定和相对较快的裂纹扩展速率相比,裂纹萌生在光滑试样或无明显缺陷的部件表面不易发生,具有试验周期长,萌生位置随机以及不易检测等难点,相对于SCC扩展研究相对较少. ...
国产锻造态核级管材316L不锈钢在高温高压水中的应力腐蚀裂纹扩展行为
1
2013
... 目前国内外很多研究机构[6 -13 ] 针对核用结构材料的SCC扩展过程已经做了大量的研究,研究表明不锈钢与镍基合金在高温高压水中的SCC裂纹扩展速率一般为10-6 ~10-9 mm/s.在实验室模拟环境中利用直流电位降 (DCPD) 等技术原位获得载荷条件、温度和水化学等各种因素对裂纹扩展速率的影响规律[9 ,14 ,15 ] ,就可以借助计算机建模对带裂纹构件的剩余服役寿命进行计算和评价[16 ] .与裂纹扩展阶段具有稳定和相对较快的裂纹扩展速率相比,裂纹萌生在光滑试样或无明显缺陷的部件表面不易发生,具有试验周期长,萌生位置随机以及不易检测等难点,相对于SCC扩展研究相对较少. ...
国产锻造态核级管材316L不锈钢在高温高压水中的应力腐蚀裂纹扩展行为
1
2013
... 目前国内外很多研究机构[6 -13 ] 针对核用结构材料的SCC扩展过程已经做了大量的研究,研究表明不锈钢与镍基合金在高温高压水中的SCC裂纹扩展速率一般为10-6 ~10-9 mm/s.在实验室模拟环境中利用直流电位降 (DCPD) 等技术原位获得载荷条件、温度和水化学等各种因素对裂纹扩展速率的影响规律[9 ,14 ,15 ] ,就可以借助计算机建模对带裂纹构件的剩余服役寿命进行计算和评价[16 ] .与裂纹扩展阶段具有稳定和相对较快的裂纹扩展速率相比,裂纹萌生在光滑试样或无明显缺陷的部件表面不易发生,具有试验周期长,萌生位置随机以及不易检测等难点,相对于SCC扩展研究相对较少. ...
Stress corrosion cracking of fusion boundary for 316L/52M dissimilar metal weld joints in borated and lithiated high temperature water
1
2017
... 目前国内外很多研究机构[6 -13 ] 针对核用结构材料的SCC扩展过程已经做了大量的研究,研究表明不锈钢与镍基合金在高温高压水中的SCC裂纹扩展速率一般为10-6 ~10-9 mm/s.在实验室模拟环境中利用直流电位降 (DCPD) 等技术原位获得载荷条件、温度和水化学等各种因素对裂纹扩展速率的影响规律[9 ,14 ,15 ] ,就可以借助计算机建模对带裂纹构件的剩余服役寿命进行计算和评价[16 ] .与裂纹扩展阶段具有稳定和相对较快的裂纹扩展速率相比,裂纹萌生在光滑试样或无明显缺陷的部件表面不易发生,具有试验周期长,萌生位置随机以及不易检测等难点,相对于SCC扩展研究相对较少. ...
核电站316L不锈钢弯头应力腐蚀行为的寿命预测
1
2017
... 目前国内外很多研究机构[6 -13 ] 针对核用结构材料的SCC扩展过程已经做了大量的研究,研究表明不锈钢与镍基合金在高温高压水中的SCC裂纹扩展速率一般为10-6 ~10-9 mm/s.在实验室模拟环境中利用直流电位降 (DCPD) 等技术原位获得载荷条件、温度和水化学等各种因素对裂纹扩展速率的影响规律[9 ,14 ,15 ] ,就可以借助计算机建模对带裂纹构件的剩余服役寿命进行计算和评价[16 ] .与裂纹扩展阶段具有稳定和相对较快的裂纹扩展速率相比,裂纹萌生在光滑试样或无明显缺陷的部件表面不易发生,具有试验周期长,萌生位置随机以及不易检测等难点,相对于SCC扩展研究相对较少. ...
核电站316L不锈钢弯头应力腐蚀行为的寿命预测
1
2017
... 目前国内外很多研究机构[6 -13 ] 针对核用结构材料的SCC扩展过程已经做了大量的研究,研究表明不锈钢与镍基合金在高温高压水中的SCC裂纹扩展速率一般为10-6 ~10-9 mm/s.在实验室模拟环境中利用直流电位降 (DCPD) 等技术原位获得载荷条件、温度和水化学等各种因素对裂纹扩展速率的影响规律[9 ,14 ,15 ] ,就可以借助计算机建模对带裂纹构件的剩余服役寿命进行计算和评价[16 ] .与裂纹扩展阶段具有稳定和相对较快的裂纹扩展速率相比,裂纹萌生在光滑试样或无明显缺陷的部件表面不易发生,具有试验周期长,萌生位置随机以及不易检测等难点,相对于SCC扩展研究相对较少. ...
核电异种金属焊接接头的应力腐蚀裂纹扩展行为研究进展
1
2015
... 针对核用结构材料的高温高压水SCC行为研究,目前已有研究者进行了综述.例如朱若林等[17 ] 对核电异种金属焊接接头的应力腐蚀裂纹扩展行为、张克乾等[18 ,19 ] 对核用结构材料SCC裂纹扩展的研究现状进行综述.马成等[20 ] 和焦洋等[21 ] 对核用不锈钢在高温高压水中SCC行为的研究进展进行了综述,其中对SCC萌生行为研究并未进行详细论述. ...
核电异种金属焊接接头的应力腐蚀裂纹扩展行为研究进展
1
2015
... 针对核用结构材料的高温高压水SCC行为研究,目前已有研究者进行了综述.例如朱若林等[17 ] 对核电异种金属焊接接头的应力腐蚀裂纹扩展行为、张克乾等[18 ,19 ] 对核用结构材料SCC裂纹扩展的研究现状进行综述.马成等[20 ] 和焦洋等[21 ] 对核用不锈钢在高温高压水中SCC行为的研究进展进行了综述,其中对SCC萌生行为研究并未进行详细论述. ...
冷加工核电结构材料在高温高压水中应力腐蚀裂纹扩展行为的研究进展
1
2018
... 针对核用结构材料的高温高压水SCC行为研究,目前已有研究者进行了综述.例如朱若林等[17 ] 对核电异种金属焊接接头的应力腐蚀裂纹扩展行为、张克乾等[18 ,19 ] 对核用结构材料SCC裂纹扩展的研究现状进行综述.马成等[20 ] 和焦洋等[21 ] 对核用不锈钢在高温高压水中SCC行为的研究进展进行了综述,其中对SCC萌生行为研究并未进行详细论述. ...
冷加工核电结构材料在高温高压水中应力腐蚀裂纹扩展行为的研究进展
1
2018
... 针对核用结构材料的高温高压水SCC行为研究,目前已有研究者进行了综述.例如朱若林等[17 ] 对核电异种金属焊接接头的应力腐蚀裂纹扩展行为、张克乾等[18 ,19 ] 对核用结构材料SCC裂纹扩展的研究现状进行综述.马成等[20 ] 和焦洋等[21 ] 对核用不锈钢在高温高压水中SCC行为的研究进展进行了综述,其中对SCC萌生行为研究并未进行详细论述. ...
核电用结构材料SCC裂纹扩展的研究现状
1
2019
... 针对核用结构材料的高温高压水SCC行为研究,目前已有研究者进行了综述.例如朱若林等[17 ] 对核电异种金属焊接接头的应力腐蚀裂纹扩展行为、张克乾等[18 ,19 ] 对核用结构材料SCC裂纹扩展的研究现状进行综述.马成等[20 ] 和焦洋等[21 ] 对核用不锈钢在高温高压水中SCC行为的研究进展进行了综述,其中对SCC萌生行为研究并未进行详细论述. ...
核电用结构材料SCC裂纹扩展的研究现状
1
2019
... 针对核用结构材料的高温高压水SCC行为研究,目前已有研究者进行了综述.例如朱若林等[17 ] 对核电异种金属焊接接头的应力腐蚀裂纹扩展行为、张克乾等[18 ,19 ] 对核用结构材料SCC裂纹扩展的研究现状进行综述.马成等[20 ] 和焦洋等[21 ] 对核用不锈钢在高温高压水中SCC行为的研究进展进行了综述,其中对SCC萌生行为研究并未进行详细论述. ...
核电结构材料应力腐蚀开裂的研究现状与进展
2
2014
... 针对核用结构材料的高温高压水SCC行为研究,目前已有研究者进行了综述.例如朱若林等[17 ] 对核电异种金属焊接接头的应力腐蚀裂纹扩展行为、张克乾等[18 ,19 ] 对核用结构材料SCC裂纹扩展的研究现状进行综述.马成等[20 ] 和焦洋等[21 ] 对核用不锈钢在高温高压水中SCC行为的研究进展进行了综述,其中对SCC萌生行为研究并未进行详细论述. ...
... 在实验环境下以较缓慢的恒定拉伸速率将试样拉到一定的应变值或持续拉断,然后取出试样进行相关的检测.该方法特点是实验周期比较短,并且可以评价SCC敏感性较低的材料 (如690TT合金等) 的裂纹萌生行为,也是目前文献中比较普遍采用的一种SCC敏感性评价方法,但是结果对拉伸速率的依赖性比较大[31 ,32 ] ,并且会偏离静态应力下服役状态[20 ] .此外,材料发生塑性变形后表面残余应力很容易被消除[33 -35 ] ,造成实验结果的误差. ...
核电结构材料应力腐蚀开裂的研究现状与进展
2
2014
... 针对核用结构材料的高温高压水SCC行为研究,目前已有研究者进行了综述.例如朱若林等[17 ] 对核电异种金属焊接接头的应力腐蚀裂纹扩展行为、张克乾等[18 ,19 ] 对核用结构材料SCC裂纹扩展的研究现状进行综述.马成等[20 ] 和焦洋等[21 ] 对核用不锈钢在高温高压水中SCC行为的研究进展进行了综述,其中对SCC萌生行为研究并未进行详细论述. ...
... 在实验环境下以较缓慢的恒定拉伸速率将试样拉到一定的应变值或持续拉断,然后取出试样进行相关的检测.该方法特点是实验周期比较短,并且可以评价SCC敏感性较低的材料 (如690TT合金等) 的裂纹萌生行为,也是目前文献中比较普遍采用的一种SCC敏感性评价方法,但是结果对拉伸速率的依赖性比较大[31 ,32 ] ,并且会偏离静态应力下服役状态[20 ] .此外,材料发生塑性变形后表面残余应力很容易被消除[33 -35 ] ,造成实验结果的误差. ...
核电站用不锈钢在高温高压水中应力腐蚀开裂行为的研究进展
2
2021
... 针对核用结构材料的高温高压水SCC行为研究,目前已有研究者进行了综述.例如朱若林等[17 ] 对核电异种金属焊接接头的应力腐蚀裂纹扩展行为、张克乾等[18 ,19 ] 对核用结构材料SCC裂纹扩展的研究现状进行综述.马成等[20 ] 和焦洋等[21 ] 对核用不锈钢在高温高压水中SCC行为的研究进展进行了综述,其中对SCC萌生行为研究并未进行详细论述. ...
... Kuang等[31 ] 和Zhong等[32 ] 分别对316不锈钢和冷加工的690TT在模拟一回路水环境中进行SSRT实验,表明低应变速率下裂纹密度明显增加,SCC萌生更加容易.Santarini等[45 ] 研究表明随着应变速率的提高,600合金在模拟一回路水环境中的表面平均裂纹长度和最大裂纹长度都增加.Boursier等[21 ] 研究表明,随着应变速率的提高,600MA在模拟一回路水环境中的裂纹扩展速率也提高.Kuang等[31 ] 总结得出,当机械载荷或应变固定时,裂纹萌生主要由腐蚀的时间来控制,而裂纹扩展主要由载荷或应变的大小来控制. ...
核电站用不锈钢在高温高压水中应力腐蚀开裂行为的研究进展
2
2021
... 针对核用结构材料的高温高压水SCC行为研究,目前已有研究者进行了综述.例如朱若林等[17 ] 对核电异种金属焊接接头的应力腐蚀裂纹扩展行为、张克乾等[18 ,19 ] 对核用结构材料SCC裂纹扩展的研究现状进行综述.马成等[20 ] 和焦洋等[21 ] 对核用不锈钢在高温高压水中SCC行为的研究进展进行了综述,其中对SCC萌生行为研究并未进行详细论述. ...
... Kuang等[31 ] 和Zhong等[32 ] 分别对316不锈钢和冷加工的690TT在模拟一回路水环境中进行SSRT实验,表明低应变速率下裂纹密度明显增加,SCC萌生更加容易.Santarini等[45 ] 研究表明随着应变速率的提高,600合金在模拟一回路水环境中的表面平均裂纹长度和最大裂纹长度都增加.Boursier等[21 ] 研究表明,随着应变速率的提高,600MA在模拟一回路水环境中的裂纹扩展速率也提高.Kuang等[31 ] 总结得出,当机械载荷或应变固定时,裂纹萌生主要由腐蚀的时间来控制,而裂纹扩展主要由载荷或应变的大小来控制. ...
Effects of dissolved hydrogen content in PWR primary water on PWSCC initiation property
3
2010
... 恒应变实验是使试样处于特定的几何形状而保持应变不变来评价SCC萌生的方法,比如U弯,反U弯,C环试样等.特点是操作简单,可以同时对多个试样进行实验,定期取出试样观察试样应力腐蚀状态,效率高[22 ] .但是在高温高压水中随时间的延长会发生应力松弛,偏离原始应力状态[23 ] . ...
... 萌生时间占据核电材料寿命的大部分时间,是评价核用材料寿命的重要指标.但是关于萌生时间的定义,还没有统一的说法.研究中通常将裂纹萌生时间定义为从实验开始到直至检测到有效裂纹长度时的累计测试时间[36 ] .也有专家将萌生时间定义为材料从服役开始到裂纹由缓慢扩展向快速扩展转变时的总时间[37 ] .而实际实验中,U弯实验时同时对多个平行试样进行实验,定期取出观察,当一半试样萌生裂纹时的时间定义为萌生时间[22 ] .进行恒载实验时,实验周期长,实样数量较少,但是DCPD技术检测到裂纹萌生信号时,试样表面已经存在了较多数量的裂纹[26 ] ,一定程度上也满足统计学规律,结果比较可靠.由此可见,增加检测频率和提高检测设备的分辨率有利于提高萌生时间测试的准确性. ...
... 相比于改善材料本身性能,水化学条件调节范围较宽,操作也相对比较简单,成本也较低,所以通过改善环境因素来降低甚至是抑制材料在服役环境中的SCC萌生过程是一种可行和有效的方法[22 ,61 ] . ...
Stress corrosion crack initiation in Alloy 690 in high temperature water
2
2018
... 恒应变实验是使试样处于特定的几何形状而保持应变不变来评价SCC萌生的方法,比如U弯,反U弯,C环试样等.特点是操作简单,可以同时对多个试样进行实验,定期取出试样观察试样应力腐蚀状态,效率高[22 ] .但是在高温高压水中随时间的延长会发生应力松弛,偏离原始应力状态[23 ] . ...
... Moss等[23 ,81 ] 用SSRT实验研究了690合金SCC萌生.他们根据萌生裂纹的结构和成分分析,结合以前针对600合金的选择性氧化的SCC模型和690合金的高Cr含量特性,提出了动态应变条件下的690合金的SCC萌生模型.其机理如图5 所示.起初,Cr沿晶界扩散,在晶界上方形成一层致密的Cr2 O3 氧化膜,而Cr沿晶界扩散会促使形成贫Cr区和造成晶界迁移 (图5 a).Cr2 O3 膜由于脆性较大,会在动态应变下发生破裂.导致氧会沿晶界扩散而形成晶界氧化物,随着氧化进行,贫Cr区逐渐扩大,晶界强度逐渐降低 (图5 b).当外加应力高于晶界强度时,就会萌生裂纹,而当贫Cr程度达到不能在裂尖形成保护性的氧化膜,则裂纹就会继续扩展 (图5 c).Volpe等[82 ] 在600合金中也观察到了晶界优先氧化和晶界迁移现象.说明晶界氧化和晶界迁移确实会促使镍基合金SCC的萌生. ...
The influence of the strain-rate on the stress corrosion cracking of alloy 600 in high temperature primary water
3
1995
... 恒载荷实验在实验过程中使试样保持恒定载荷.有研究[24 ] 表明恒载试验中只有应力等于或高于所测试材料的屈服应力时才可能萌生裂纹,所以恒载试验载荷一般要略高于试样的屈服强度.所用试样一般为棒状试样或钝口紧凑拉伸试样,恒载实验的萌生时间一般通过定期中止实验检测萌生情况来确定,近年来也有很多研究利用DCPD技术检测电位或计算的参比应变值与时间关系曲线的拐点来原位确定裂纹萌生时间[25 -29 ] ,参比应变表达式为 ...
... Boursier等[24 ] 在模拟一回路水中对600MA合金进行恒载实验,认为只有施加的应力水平等于或高于屈服应力时才会观察到SCC裂纹.所以恒载实验时所选应力一般略高于屈服应力.另外,裂纹萌生向裂纹稳定快速扩展的转变存在一个应力强度因子 (K ) 的阈值[5 ] ,研究[37 ] 表明600合金缓慢扩展到快速扩展的阈值约为9 MPa m . 而后Zhai等[26 ] 对冷加工600合金进行恒载实验时,发现裂纹萌生时对应的K约为10 MPa m m [37 ] 和Etien等[41 ] 总结到,高温高压水环境中应力水平越高,则SCC萌生时间越短,萌生时间与应力之间的关系近似满足下式： ...
... Boursier等[24 ] 对600MA合金分别进行SSRT与恒载荷测试,当SSRT达到既定的恒载荷条件时保持载荷不变,结果表明SSRT测试比恒载荷测试更能促进SCC的萌生. ...
SCC initiation testing of nickel-based alloys using in-situ monitored uniaxial tensile specimens
5
2005
... 恒载荷实验在实验过程中使试样保持恒定载荷.有研究[24 ] 表明恒载试验中只有应力等于或高于所测试材料的屈服应力时才可能萌生裂纹,所以恒载试验载荷一般要略高于试样的屈服强度.所用试样一般为棒状试样或钝口紧凑拉伸试样,恒载实验的萌生时间一般通过定期中止实验检测萌生情况来确定,近年来也有很多研究利用DCPD技术检测电位或计算的参比应变值与时间关系曲线的拐点来原位确定裂纹萌生时间[25 -29 ] ,参比应变表达式为 ...
... 裂纹萌生向扩展转变对应一个临界裂纹尺寸,所以材料的裂纹长度尤其是裂纹萌生的临界长度一直是研究中想明确的一个参数,但是影响临界裂纹长度的因素十分复杂.高应力、冷加工以及表面加工硬化层的引入都可能促使裂纹萌生而缩短临界裂纹长度[26 ,37 -39 ] .而服役环境中的溶解氧、溶解氢和温度也对裂纹萌生有比较明显的影响,但是如何影响临界裂纹长度还不是很明确[25 ,40 -42 ] .由此而见,萌生过程比较复杂,受各种因素影响,其临界裂纹长度还不能很好的确定,在未来研究中需要进一步明确. ...
... 通常会向一回路溶液中通入一定量的H2 来降低与之接触的各种材料的腐蚀电位,从而减缓材料的腐蚀[62 ,63 ] .图2 a和b分别是DH对600合金裂纹扩展速率和萌生时间的影响总结结果,可以看出在高温高压纯水环境中,在与NiO/Ni相转变线对应的DH浓度附近,600合金具有最大的裂纹扩展速率和最短的裂纹萌生时间,并且进一步增加或降低DH浓度,裂纹扩展速率均随之逐渐减低,而裂纹萌生时间随之增加.裂纹扩展速率关于该DH浓度近似呈对称分布[6 ] ,而低浓度DH对萌生时间影响较大,高浓度影响较小,NiO/Ni相转变线两侧萌生时间的变化趋势差异较大[25 ,41 ,64 ] .Kazuya等[43 ] 研究表明,690合金在模拟一回路水环境中SCC萌生时间与NiO/Ni相转变线对应的DH浓度并没有明显的对应关系,但是数据有限并没有得出确定结论. ...
... ,
25 ]
Effects of DH on crack growth rate of 600 alloy and 82/182 alloy at 325 ℃ (a) and the crack initiation time of 600 alloy at 360 ℃ (b)<sup>[<xref ref-type="bibr" rid="R6">6</xref>,<xref ref-type="bibr" rid="R25">25</xref>]</sup> Fig.2 ![]()
Zhong等[65 ] 在模拟一回路水中对316SS进行SSRT实验,研究了不同DH水平 (5,15,30,50 cm3 /kg) 对非敏化316SS SCC萌生的影响,认为随着DH升高,裂纹数量逐渐降低,裂纹不易萌生；但是在DH=15 cm3 /kg时,316SS有最大的裂纹扩展速率.而Nakagawa等[66 ] 在模拟沸水堆环境中对316L进行SSRT实验,表明高DH环境中SCC敏感性反而比低DH环境大.Choi等[67 ] 对热轧316L进行裂纹扩展实验,发现氢浓度增加会使扩展速率加快.由上述可知,DH对SCC的影响机理比较复杂,萌生与扩展机理也不尽不同. ...
... ,
25 ]
Fig.2 ![]()
Zhong等[65 ] 在模拟一回路水中对316SS进行SSRT实验,研究了不同DH水平 (5,15,30,50 cm3 /kg) 对非敏化316SS SCC萌生的影响,认为随着DH升高,裂纹数量逐渐降低,裂纹不易萌生；但是在DH=15 cm3 /kg时,316SS有最大的裂纹扩展速率.而Nakagawa等[66 ] 在模拟沸水堆环境中对316L进行SSRT实验,表明高DH环境中SCC敏感性反而比低DH环境大.Choi等[67 ] 对热轧316L进行裂纹扩展实验,发现氢浓度增加会使扩展速率加快.由上述可知,DH对SCC的影响机理比较复杂,萌生与扩展机理也不尽不同. ...
Stress corrosion crack initiation of alloy 600 in PWR primary water
7
2017
... 式中,
V gauge0 和
V ref0 分别为最初未受力时的标距段和参比段电位,
V gauge 和
V ref 分别为实验过程中实时的标距段和参比段电位.实验过程电流恒定,当试样表面产生裂纹时,标距段横截面减小,电位增大,最终参比应变增大.

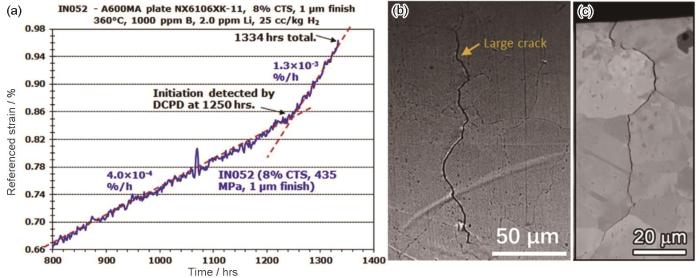

图1 为实际恒载实验过程中检测到轧制退火态600 (600MA) 合金裂纹萌生的实例.如
图1 a所示,图中拐点位置表明裂纹已经萌生,即裂纹萌生时间为1250 h.
图1 b和c分别为该试样表面和截面观察到的裂纹.恒载实验更接近核电站中材料的静态应力的实际服役条件,所以该方法有较大的应用前景,但是对于SCC敏感性小的材料实验周期则会非常长
[30 ] .
图1 DCPD检测600MA合金裂纹萌生的实例<sup>[<xref ref-type="bibr" rid="R26">26</xref>]</sup> Detection of crack initiation in 600MA alloy by DCPD: (a) relation diagram of referenced strain and time, (b) crack on sample surface, (c) crack on sample section<sup>[<xref ref-type="bibr" rid="R26">26</xref>]</sup> Fig.1 ![]()
1.3 恒定拉伸速率实验 (CERT) 或慢应变速率拉伸试验 (SSRT) 在实验环境下以较缓慢的恒定拉伸速率将试样拉到一定的应变值或持续拉断,然后取出试样进行相关的检测.该方法特点是实验周期比较短,并且可以评价SCC敏感性较低的材料 (如690TT合金等) 的裂纹萌生行为,也是目前文献中比较普遍采用的一种SCC敏感性评价方法,但是结果对拉伸速率的依赖性比较大[31 ,32 ] ,并且会偏离静态应力下服役状态[20 ] .此外,材料发生塑性变形后表面残余应力很容易被消除[33 -35 ] ,造成实验结果的误差. ...
... [
26 ]
Fig.1 ![]()
1.3 恒定拉伸速率实验 (CERT) 或慢应变速率拉伸试验 (SSRT) 在实验环境下以较缓慢的恒定拉伸速率将试样拉到一定的应变值或持续拉断,然后取出试样进行相关的检测.该方法特点是实验周期比较短,并且可以评价SCC敏感性较低的材料 (如690TT合金等) 的裂纹萌生行为,也是目前文献中比较普遍采用的一种SCC敏感性评价方法,但是结果对拉伸速率的依赖性比较大[31 ,32 ] ,并且会偏离静态应力下服役状态[20 ] .此外,材料发生塑性变形后表面残余应力很容易被消除[33 -35 ] ,造成实验结果的误差. ...
... 萌生时间占据核电材料寿命的大部分时间,是评价核用材料寿命的重要指标.但是关于萌生时间的定义,还没有统一的说法.研究中通常将裂纹萌生时间定义为从实验开始到直至检测到有效裂纹长度时的累计测试时间[36 ] .也有专家将萌生时间定义为材料从服役开始到裂纹由缓慢扩展向快速扩展转变时的总时间[37 ] .而实际实验中,U弯实验时同时对多个平行试样进行实验,定期取出观察,当一半试样萌生裂纹时的时间定义为萌生时间[22 ] .进行恒载实验时,实验周期长,实样数量较少,但是DCPD技术检测到裂纹萌生信号时,试样表面已经存在了较多数量的裂纹[26 ] ,一定程度上也满足统计学规律,结果比较可靠.由此可见,增加检测频率和提高检测设备的分辨率有利于提高萌生时间测试的准确性. ...
... 裂纹萌生向扩展转变对应一个临界裂纹尺寸,所以材料的裂纹长度尤其是裂纹萌生的临界长度一直是研究中想明确的一个参数,但是影响临界裂纹长度的因素十分复杂.高应力、冷加工以及表面加工硬化层的引入都可能促使裂纹萌生而缩短临界裂纹长度[26 ,37 -39 ] .而服役环境中的溶解氧、溶解氢和温度也对裂纹萌生有比较明显的影响,但是如何影响临界裂纹长度还不是很明确[25 ,40 -42 ] .由此而见,萌生过程比较复杂,受各种因素影响,其临界裂纹长度还不能很好的确定,在未来研究中需要进一步明确. ...
... 一般认为材料进行冷加工会促进其SCC的萌生过程.Zhai等[26 ] 和Kuang等[39 ] 在实验中研究表明加工会明显促进600MA (恒载实验) 和690MA合金 (CERT实验) 在高温高压水含氢环境中的SCC裂纹萌生.分析认为,可能是由于冷加工增加了随机大角晶界的数量,能量较高,促使Cr扩散,使裂纹萌生[39 ] .文献[46 ] 在研究316L不锈钢表明冷加工后滑移线数量明显增加,也促进裂纹萌生.目前主要认为冷加工促使晶界类型转变、滑移线数量增加、应变诱导马氏体转变以及冷加工引入大量空位促使空洞形成都可能会促使SCC萌生[39 ,46 -49 ] . ...
... 材料表面直接与水环境接触,是SCC优先发生的位置.表面车削以及研磨等机加工处理都会在其近表面引入损伤层,两个最重要影响因素就是损伤层的厚度和残余应力[37 ] .有研究[35 ,43 ] 认为,在高温高压含氢环境中,316L不锈钢的车削加工表面和690合金的原始表面 (有约10 μm的细晶层) 要比抛光表面更容易萌生裂纹.而研究[26 ,34 ] 表明,在高温高压含氢环境中,600MA合金 (60#砂纸打磨) 和304L不锈钢 (车削加工) 引入的细晶层表面要比抛光处理的表面试样不易萌生裂纹.加工表面不易萌生可能因为加工引入的细晶层中合金元素快速扩散,促进均匀氧化,避免沿晶界局部氧化的发生,而抛光表面基体晶界直接与水环境接触,会优先发生沿晶氧化促使SCC的发生.一般认为损伤层越厚,越会促进SCC萌生,但是不同材料表面损伤层对SCC萌生产生明显影响的临界厚度还不确定[37 ] . ...
... Boursier等[24 ] 在模拟一回路水中对600MA合金进行恒载实验,认为只有施加的应力水平等于或高于屈服应力时才会观察到SCC裂纹.所以恒载实验时所选应力一般略高于屈服应力.另外,裂纹萌生向裂纹稳定快速扩展的转变存在一个应力强度因子 (K ) 的阈值[5 ] ,研究[37 ] 表明600合金缓慢扩展到快速扩展的阈值约为9 MPa m . 而后Zhai等[26 ] 对冷加工600合金进行恒载实验时,发现裂纹萌生时对应的K约为10 MPa m m [37 ] 和Etien等[41 ] 总结到,高温高压水环境中应力水平越高,则SCC萌生时间越短,萌生时间与应力之间的关系近似满足下式： ...
Proceedings of the 18th International Conference on Environmental Degradation of Materials in Nuclear Power Systems-Water Reactors
1
2019

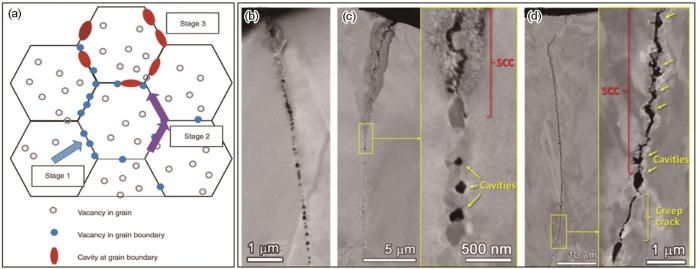

... 另外,Zhai等[27 ,54 ] 对冷加工690TT合金在高温高压水中进行萌生实验时,也观察到了空洞现象.如图4 b~d所示,展示了不同实验时间的试样空洞情况,表明SCC裂纹是由空洞连接所形成,进一步证实了该模型的合理性.但是就目前来看,只有进行冷加工的材料,才能够观察到明显的空洞,所以该理论的应用范围有一定的局限性. ...
Proceedings of the 18th International Conference on Environmental Degradation of Materials in Nuclear Power Systems-Water Reactors
1
2019
... 表面残余应力对SCC也有很大影响,Zhang等[44 ] 认为在155 ℃的饱和MgCl2 溶液中,在不施加外载荷的情况下,当表面残余应力达到190 MPa时就会促进316不锈钢的SCC裂纹萌生.恒载试验表明,当600合金表面引入残余压应力时才会缓解SCC萌生,而引入拉应力则会促进SCC萌生[28 ,33 ] ,所以工程现场会采用对材料进行表面喷丸处理的方式以提高SCC抗性[37 ] .但是Chang等[34 ,35 ] 在模拟一回路水环境中对304L不锈钢和316L不锈钢进行SSRT实验,并没有发现表面残余应力与SCC萌生之间的依赖关系,这可能是因为材料一旦发生塑性变形,材料的表面应力就会趋于相似的值[33 ] .由此可见SSRT试验可能会掩盖残余应力对裂纹萌生的影响.所以材料表面加工硬化层的厚度、残余应力状态和实验方法都有可能影响SCC萌生过程,需要综合考虑. ...
两种典型核电关键金属材料应力腐蚀裂纹萌生与扩展行为研究
1
2019
... 恒载荷实验在实验过程中使试样保持恒定载荷.有研究[24 ] 表明恒载试验中只有应力等于或高于所测试材料的屈服应力时才可能萌生裂纹,所以恒载试验载荷一般要略高于试样的屈服强度.所用试样一般为棒状试样或钝口紧凑拉伸试样,恒载实验的萌生时间一般通过定期中止实验检测萌生情况来确定,近年来也有很多研究利用DCPD技术检测电位或计算的参比应变值与时间关系曲线的拐点来原位确定裂纹萌生时间[25 -29 ] ,参比应变表达式为 ...
两种典型核电关键金属材料应力腐蚀裂纹萌生与扩展行为研究
1
2019
... 恒载荷实验在实验过程中使试样保持恒定载荷.有研究[24 ] 表明恒载试验中只有应力等于或高于所测试材料的屈服应力时才可能萌生裂纹,所以恒载试验载荷一般要略高于试样的屈服强度.所用试样一般为棒状试样或钝口紧凑拉伸试样,恒载实验的萌生时间一般通过定期中止实验检测萌生情况来确定,近年来也有很多研究利用DCPD技术检测电位或计算的参比应变值与时间关系曲线的拐点来原位确定裂纹萌生时间[25 -29 ] ,参比应变表达式为 ...
Degradation of alloy 690 after relatively short times
2
2016
... 式中,V gauge0 和V ref0 分别为最初未受力时的标距段和参比段电位,V gauge 和V ref 分别为实验过程中实时的标距段和参比段电位.实验过程电流恒定,当试样表面产生裂纹时,标距段横截面减小,电位增大,最终参比应变增大.图1 为实际恒载实验过程中检测到轧制退火态600 (600MA) 合金裂纹萌生的实例.如图1 a所示,图中拐点位置表明裂纹已经萌生,即裂纹萌生时间为1250 h.图1 b和c分别为该试样表面和截面观察到的裂纹.恒载实验更接近核电站中材料的静态应力的实际服役条件,所以该方法有较大的应用前景,但是对于SCC敏感性小的材料实验周期则会非常长[30 ] . ...
... Arioka等[30 ,49 ,53 ,78 ,79 ] 对冷加工的碳钢、不锈钢、镍基合金等材料在高温高压水中进行了恒载荷萌生实验.结合实验结果,提出了空洞形成模型.如图4 a所示,首先 (Stage 1),冷加工引入大量的空位[80 ] ,空位在浓度梯度的驱动下从晶粒晶格向晶界扩散.之后 (Stage 2) 晶界处不带电的空位在应力梯度的作用下沿晶界向高应力区扩散.最后 (Stage 3) 空位在高能形核位置 (例如晶界碳化物) 聚集,合并成空洞.空洞的存在使晶界弱化,空洞成为裂纹萌生的前驱体,弱化晶界在应力和水化学条件的共同作用下很容易产生应力腐蚀,萌生裂纹. ...
The effects of grain boundary carbide density and strain rate on the stress corrosion cracking behavior of cold rolled Alloy 690
7
2015
... 在实验环境下以较缓慢的恒定拉伸速率将试样拉到一定的应变值或持续拉断,然后取出试样进行相关的检测.该方法特点是实验周期比较短,并且可以评价SCC敏感性较低的材料 (如690TT合金等) 的裂纹萌生行为,也是目前文献中比较普遍采用的一种SCC敏感性评价方法,但是结果对拉伸速率的依赖性比较大[31 ,32 ] ,并且会偏离静态应力下服役状态[20 ] .此外,材料发生塑性变形后表面残余应力很容易被消除[33 -35 ] ,造成实验结果的误差. ...
... 因此实际实验时通常对材料表面萌生的裂纹进行统计来评估SCC萌生.文献中常用裂纹密度[31 ,43 ,44 ] 、最大裂纹长度[43 ] 、平均裂纹长度[45 ] 和单位面积的裂纹长度[31 ,40 ] 等指标来评估SCC萌生.一般用金相显微镜或扫描电子显微镜对试样标距段进行拍照,记录裂纹的数量、长度,统计汇总结果,计算出裂纹密度 (单位面积的裂纹数量或单位面积的裂纹长度)[31 ,40 ,44 ] ,而实际拍摄所用的倍数要根据实际的裂纹大小进行选择,裂纹较小时需用高倍扫描电镜拍摄[31 ,40 ] ,而裂纹较大时,用金相显微镜拍摄即可[44 ] . ...
... [31 ,40 ]等指标来评估SCC萌生.一般用金相显微镜或扫描电子显微镜对试样标距段进行拍照,记录裂纹的数量、长度,统计汇总结果,计算出裂纹密度 (单位面积的裂纹数量或单位面积的裂纹长度)[31 ,40 ,44 ] ,而实际拍摄所用的倍数要根据实际的裂纹大小进行选择,裂纹较小时需用高倍扫描电镜拍摄[31 ,40 ] ,而裂纹较大时,用金相显微镜拍摄即可[44 ] . ...
... [31 ,40 ,44 ],而实际拍摄所用的倍数要根据实际的裂纹大小进行选择,裂纹较小时需用高倍扫描电镜拍摄[31 ,40 ] ,而裂纹较大时,用金相显微镜拍摄即可[44 ] . ...
... [31 ,40 ],而裂纹较大时,用金相显微镜拍摄即可[44 ] . ...
... Kuang等[31 ] 和Zhong等[32 ] 分别对316不锈钢和冷加工的690TT在模拟一回路水环境中进行SSRT实验,表明低应变速率下裂纹密度明显增加,SCC萌生更加容易.Santarini等[45 ] 研究表明随着应变速率的提高,600合金在模拟一回路水环境中的表面平均裂纹长度和最大裂纹长度都增加.Boursier等[21 ] 研究表明,随着应变速率的提高,600MA在模拟一回路水环境中的裂纹扩展速率也提高.Kuang等[31 ] 总结得出,当机械载荷或应变固定时,裂纹萌生主要由腐蚀的时间来控制,而裂纹扩展主要由载荷或应变的大小来控制. ...
... [31 ]总结得出,当机械载荷或应变固定时,裂纹萌生主要由腐蚀的时间来控制,而裂纹扩展主要由载荷或应变的大小来控制. ...
Accelerated test for evaluation of intergranular stress corrosion cracking initiation characteristics of non-sensitized 316 austenitic stainless steel in simulated pressure water reactor environment
2
2017
... 在实验环境下以较缓慢的恒定拉伸速率将试样拉到一定的应变值或持续拉断,然后取出试样进行相关的检测.该方法特点是实验周期比较短,并且可以评价SCC敏感性较低的材料 (如690TT合金等) 的裂纹萌生行为,也是目前文献中比较普遍采用的一种SCC敏感性评价方法,但是结果对拉伸速率的依赖性比较大[31 ,32 ] ,并且会偏离静态应力下服役状态[20 ] .此外,材料发生塑性变形后表面残余应力很容易被消除[33 -35 ] ,造成实验结果的误差. ...
... Kuang等[31 ] 和Zhong等[32 ] 分别对316不锈钢和冷加工的690TT在模拟一回路水环境中进行SSRT实验,表明低应变速率下裂纹密度明显增加,SCC萌生更加容易.Santarini等[45 ] 研究表明随着应变速率的提高,600合金在模拟一回路水环境中的表面平均裂纹长度和最大裂纹长度都增加.Boursier等[21 ] 研究表明,随着应变速率的提高,600MA在模拟一回路水环境中的裂纹扩展速率也提高.Kuang等[31 ] 总结得出,当机械载荷或应变固定时,裂纹萌生主要由腐蚀的时间来控制,而裂纹扩展主要由载荷或应变的大小来控制. ...
Influence of surface condition on primary water stress corrosion cracking initiation of alloy 600
3
2001
... 在实验环境下以较缓慢的恒定拉伸速率将试样拉到一定的应变值或持续拉断,然后取出试样进行相关的检测.该方法特点是实验周期比较短,并且可以评价SCC敏感性较低的材料 (如690TT合金等) 的裂纹萌生行为,也是目前文献中比较普遍采用的一种SCC敏感性评价方法,但是结果对拉伸速率的依赖性比较大[31 ,32 ] ,并且会偏离静态应力下服役状态[20 ] .此外,材料发生塑性变形后表面残余应力很容易被消除[33 -35 ] ,造成实验结果的误差. ...
... 表面残余应力对SCC也有很大影响,Zhang等[44 ] 认为在155 ℃的饱和MgCl2 溶液中,在不施加外载荷的情况下,当表面残余应力达到190 MPa时就会促进316不锈钢的SCC裂纹萌生.恒载试验表明,当600合金表面引入残余压应力时才会缓解SCC萌生,而引入拉应力则会促进SCC萌生[28 ,33 ] ,所以工程现场会采用对材料进行表面喷丸处理的方式以提高SCC抗性[37 ] .但是Chang等[34 ,35 ] 在模拟一回路水环境中对304L不锈钢和316L不锈钢进行SSRT实验,并没有发现表面残余应力与SCC萌生之间的依赖关系,这可能是因为材料一旦发生塑性变形,材料的表面应力就会趋于相似的值[33 ] .由此可见SSRT试验可能会掩盖残余应力对裂纹萌生的影响.所以材料表面加工硬化层的厚度、残余应力状态和实验方法都有可能影响SCC萌生过程,需要综合考虑. ...
... [33 ].由此可见SSRT试验可能会掩盖残余应力对裂纹萌生的影响.所以材料表面加工硬化层的厚度、残余应力状态和实验方法都有可能影响SCC萌生过程,需要综合考虑. ...
Effect of machining on stress corrosion crack initiation in warm-forged type 304L stainless steel in high temperature water
4
2019
... 材料表面直接与水环境接触,是SCC优先发生的位置.表面车削以及研磨等机加工处理都会在其近表面引入损伤层,两个最重要影响因素就是损伤层的厚度和残余应力[37 ] .有研究[35 ,43 ] 认为,在高温高压含氢环境中,316L不锈钢的车削加工表面和690合金的原始表面 (有约10 μm的细晶层) 要比抛光表面更容易萌生裂纹.而研究[26 ,34 ] 表明,在高温高压含氢环境中,600MA合金 (60#砂纸打磨) 和304L不锈钢 (车削加工) 引入的细晶层表面要比抛光处理的表面试样不易萌生裂纹.加工表面不易萌生可能因为加工引入的细晶层中合金元素快速扩散,促进均匀氧化,避免沿晶界局部氧化的发生,而抛光表面基体晶界直接与水环境接触,会优先发生沿晶氧化促使SCC的发生.一般认为损伤层越厚,越会促进SCC萌生,但是不同材料表面损伤层对SCC萌生产生明显影响的临界厚度还不确定[37 ] . ...
... 表面残余应力对SCC也有很大影响,Zhang等[44 ] 认为在155 ℃的饱和MgCl2 溶液中,在不施加外载荷的情况下,当表面残余应力达到190 MPa时就会促进316不锈钢的SCC裂纹萌生.恒载试验表明,当600合金表面引入残余压应力时才会缓解SCC萌生,而引入拉应力则会促进SCC萌生[28 ,33 ] ,所以工程现场会采用对材料进行表面喷丸处理的方式以提高SCC抗性[37 ] .但是Chang等[34 ,35 ] 在模拟一回路水环境中对304L不锈钢和316L不锈钢进行SSRT实验,并没有发现表面残余应力与SCC萌生之间的依赖关系,这可能是因为材料一旦发生塑性变形,材料的表面应力就会趋于相似的值[33 ] .由此可见SSRT试验可能会掩盖残余应力对裂纹萌生的影响.所以材料表面加工硬化层的厚度、残余应力状态和实验方法都有可能影响SCC萌生过程,需要综合考虑. ...
... Panter等[76 ] 在模拟一回路水环境的静态釜中对600合金进行恒应变实验.在试样表面下方发现了贫Cr区和晶界氧化物.针对这些发现并结合以前的选择性氧化理论[77 ] 提出了裂纹萌生的内氧化模型,机理如图3 所示.可以看出,(1) Cr的选择性氧化,使表面以下贫Cr,并产生空位；(2) O与空位结合,沿晶界扩散；(3) 随扩散沿晶界发生氧化；(4) 随氧化进行,晶界强度弱化；(5) 在应力作用下,易发生沿晶SCC萌生.另外,图6左侧还指出晶界碳化物可以作为O陷阱,阻止O沿晶界向内扩散,这可能就是TT处理增强材料SCC抗性的原因之一.实际上若材料内部存在比较多的孪晶、位错和滑移带时,这些位置也会比较容易氧化,从而倾向于发生穿晶断裂[34 ] . ...
... 实际上述的动态应变下的690合金萌生模型与内氧化模型关系紧密,而实际实验中还有600合金氢气环境中的SCC萌生模型[83 ,84 ] 、冷变形诱导晶界类型转变[39 ] 、应变诱导马氏体转变[48 ] 以及引入表面细晶层等[34 ] 相关的SCC萌生机理解释.但是整体SCC萌生机理研究不深入,机理适用范围较小,想要与实际的SCC萌生时间等指标建立较好的定量关系还有很大的差距. ...
Stress corrosion crack initiation in machined type 316L austenitic stainless steel in simulated pressurized water reactor primary water
3
2018
... 在实验环境下以较缓慢的恒定拉伸速率将试样拉到一定的应变值或持续拉断,然后取出试样进行相关的检测.该方法特点是实验周期比较短,并且可以评价SCC敏感性较低的材料 (如690TT合金等) 的裂纹萌生行为,也是目前文献中比较普遍采用的一种SCC敏感性评价方法,但是结果对拉伸速率的依赖性比较大[31 ,32 ] ,并且会偏离静态应力下服役状态[20 ] .此外,材料发生塑性变形后表面残余应力很容易被消除[33 -35 ] ,造成实验结果的误差. ...
... 材料表面直接与水环境接触,是SCC优先发生的位置.表面车削以及研磨等机加工处理都会在其近表面引入损伤层,两个最重要影响因素就是损伤层的厚度和残余应力[37 ] .有研究[35 ,43 ] 认为,在高温高压含氢环境中,316L不锈钢的车削加工表面和690合金的原始表面 (有约10 μm的细晶层) 要比抛光表面更容易萌生裂纹.而研究[26 ,34 ] 表明,在高温高压含氢环境中,600MA合金 (60#砂纸打磨) 和304L不锈钢 (车削加工) 引入的细晶层表面要比抛光处理的表面试样不易萌生裂纹.加工表面不易萌生可能因为加工引入的细晶层中合金元素快速扩散,促进均匀氧化,避免沿晶界局部氧化的发生,而抛光表面基体晶界直接与水环境接触,会优先发生沿晶氧化促使SCC的发生.一般认为损伤层越厚,越会促进SCC萌生,但是不同材料表面损伤层对SCC萌生产生明显影响的临界厚度还不确定[37 ] . ...
... 表面残余应力对SCC也有很大影响,Zhang等[44 ] 认为在155 ℃的饱和MgCl2 溶液中,在不施加外载荷的情况下,当表面残余应力达到190 MPa时就会促进316不锈钢的SCC裂纹萌生.恒载试验表明,当600合金表面引入残余压应力时才会缓解SCC萌生,而引入拉应力则会促进SCC萌生[28 ,33 ] ,所以工程现场会采用对材料进行表面喷丸处理的方式以提高SCC抗性[37 ] .但是Chang等[34 ,35 ] 在模拟一回路水环境中对304L不锈钢和316L不锈钢进行SSRT实验,并没有发现表面残余应力与SCC萌生之间的依赖关系,这可能是因为材料一旦发生塑性变形,材料的表面应力就会趋于相似的值[33 ] .由此可见SSRT试验可能会掩盖残余应力对裂纹萌生的影响.所以材料表面加工硬化层的厚度、残余应力状态和实验方法都有可能影响SCC萌生过程,需要综合考虑. ...
Initiation of environmentally assisted cracking in high-temperature water
1
2005
... 萌生时间占据核电材料寿命的大部分时间,是评价核用材料寿命的重要指标.但是关于萌生时间的定义,还没有统一的说法.研究中通常将裂纹萌生时间定义为从实验开始到直至检测到有效裂纹长度时的累计测试时间[36 ] .也有专家将萌生时间定义为材料从服役开始到裂纹由缓慢扩展向快速扩展转变时的总时间[37 ] .而实际实验中,U弯实验时同时对多个平行试样进行实验,定期取出观察,当一半试样萌生裂纹时的时间定义为萌生时间[22 ] .进行恒载实验时,实验周期长,实样数量较少,但是DCPD技术检测到裂纹萌生信号时,试样表面已经存在了较多数量的裂纹[26 ] ,一定程度上也满足统计学规律,结果比较可靠.由此可见,增加检测频率和提高检测设备的分辨率有利于提高萌生时间测试的准确性. ...
Modelling of stress corrosion crack initiation on alloy 600 in primary water of PWRs
7
1999
... 萌生时间占据核电材料寿命的大部分时间,是评价核用材料寿命的重要指标.但是关于萌生时间的定义,还没有统一的说法.研究中通常将裂纹萌生时间定义为从实验开始到直至检测到有效裂纹长度时的累计测试时间[36 ] .也有专家将萌生时间定义为材料从服役开始到裂纹由缓慢扩展向快速扩展转变时的总时间[37 ] .而实际实验中,U弯实验时同时对多个平行试样进行实验,定期取出观察,当一半试样萌生裂纹时的时间定义为萌生时间[22 ] .进行恒载实验时,实验周期长,实样数量较少,但是DCPD技术检测到裂纹萌生信号时,试样表面已经存在了较多数量的裂纹[26 ] ,一定程度上也满足统计学规律,结果比较可靠.由此可见,增加检测频率和提高检测设备的分辨率有利于提高萌生时间测试的准确性. ...
... 裂纹萌生向扩展转变对应一个临界裂纹尺寸,所以材料的裂纹长度尤其是裂纹萌生的临界长度一直是研究中想明确的一个参数,但是影响临界裂纹长度的因素十分复杂.高应力、冷加工以及表面加工硬化层的引入都可能促使裂纹萌生而缩短临界裂纹长度[26 ,37 -39 ] .而服役环境中的溶解氧、溶解氢和温度也对裂纹萌生有比较明显的影响,但是如何影响临界裂纹长度还不是很明确[25 ,40 -42 ] .由此而见,萌生过程比较复杂,受各种因素影响,其临界裂纹长度还不能很好的确定,在未来研究中需要进一步明确. ...
... 材料表面直接与水环境接触,是SCC优先发生的位置.表面车削以及研磨等机加工处理都会在其近表面引入损伤层,两个最重要影响因素就是损伤层的厚度和残余应力[37 ] .有研究[35 ,43 ] 认为,在高温高压含氢环境中,316L不锈钢的车削加工表面和690合金的原始表面 (有约10 μm的细晶层) 要比抛光表面更容易萌生裂纹.而研究[26 ,34 ] 表明,在高温高压含氢环境中,600MA合金 (60#砂纸打磨) 和304L不锈钢 (车削加工) 引入的细晶层表面要比抛光处理的表面试样不易萌生裂纹.加工表面不易萌生可能因为加工引入的细晶层中合金元素快速扩散,促进均匀氧化,避免沿晶界局部氧化的发生,而抛光表面基体晶界直接与水环境接触,会优先发生沿晶氧化促使SCC的发生.一般认为损伤层越厚,越会促进SCC萌生,但是不同材料表面损伤层对SCC萌生产生明显影响的临界厚度还不确定[37 ] . ...
... [37 ]. ...
... 表面残余应力对SCC也有很大影响,Zhang等[44 ] 认为在155 ℃的饱和MgCl2 溶液中,在不施加外载荷的情况下,当表面残余应力达到190 MPa时就会促进316不锈钢的SCC裂纹萌生.恒载试验表明,当600合金表面引入残余压应力时才会缓解SCC萌生,而引入拉应力则会促进SCC萌生[28 ,33 ] ,所以工程现场会采用对材料进行表面喷丸处理的方式以提高SCC抗性[37 ] .但是Chang等[34 ,35 ] 在模拟一回路水环境中对304L不锈钢和316L不锈钢进行SSRT实验,并没有发现表面残余应力与SCC萌生之间的依赖关系,这可能是因为材料一旦发生塑性变形,材料的表面应力就会趋于相似的值[33 ] .由此可见SSRT试验可能会掩盖残余应力对裂纹萌生的影响.所以材料表面加工硬化层的厚度、残余应力状态和实验方法都有可能影响SCC萌生过程,需要综合考虑. ...
... Boursier等[24 ] 在模拟一回路水中对600MA合金进行恒载实验,认为只有施加的应力水平等于或高于屈服应力时才会观察到SCC裂纹.所以恒载实验时所选应力一般略高于屈服应力.另外,裂纹萌生向裂纹稳定快速扩展的转变存在一个应力强度因子 (K ) 的阈值[5 ] ,研究[37 ] 表明600合金缓慢扩展到快速扩展的阈值约为9 MPa m . 而后Zhai等[26 ] 对冷加工600合金进行恒载实验时,发现裂纹萌生时对应的K约为10 MPa m m [37 ] 和Etien等[41 ] 总结到,高温高压水环境中应力水平越高,则SCC萌生时间越短,萌生时间与应力之间的关系近似满足下式： ...
... [37 ]和Etien等[41 ] 总结到,高温高压水环境中应力水平越高,则SCC萌生时间越短,萌生时间与应力之间的关系近似满足下式： ...
Influence of stress intensity and loading mode on intergranular stress corrosion cracking of alloy 600 in primary waters of pressurized water reactors
0
1994
The effect of cold rolling on grain boundary structure and stress corrosion cracking susceptibility of twins in alloy 690 in simulated PWR primary water environment
5
2018
... 裂纹萌生向扩展转变对应一个临界裂纹尺寸,所以材料的裂纹长度尤其是裂纹萌生的临界长度一直是研究中想明确的一个参数,但是影响临界裂纹长度的因素十分复杂.高应力、冷加工以及表面加工硬化层的引入都可能促使裂纹萌生而缩短临界裂纹长度[26 ,37 -39 ] .而服役环境中的溶解氧、溶解氢和温度也对裂纹萌生有比较明显的影响,但是如何影响临界裂纹长度还不是很明确[25 ,40 -42 ] .由此而见,萌生过程比较复杂,受各种因素影响,其临界裂纹长度还不能很好的确定,在未来研究中需要进一步明确. ...
... 一般认为材料进行冷加工会促进其SCC的萌生过程.Zhai等[26 ] 和Kuang等[39 ] 在实验中研究表明加工会明显促进600MA (恒载实验) 和690MA合金 (CERT实验) 在高温高压水含氢环境中的SCC裂纹萌生.分析认为,可能是由于冷加工增加了随机大角晶界的数量,能量较高,促使Cr扩散,使裂纹萌生[39 ] .文献[46 ] 在研究316L不锈钢表明冷加工后滑移线数量明显增加,也促进裂纹萌生.目前主要认为冷加工促使晶界类型转变、滑移线数量增加、应变诱导马氏体转变以及冷加工引入大量空位促使空洞形成都可能会促使SCC萌生[39 ,46 -49 ] . ...
... [39 ].文献[46 ] 在研究316L不锈钢表明冷加工后滑移线数量明显增加,也促进裂纹萌生.目前主要认为冷加工促使晶界类型转变、滑移线数量增加、应变诱导马氏体转变以及冷加工引入大量空位促使空洞形成都可能会促使SCC萌生[39 ,46 -49 ] . ...
... [39 ,46 -49 ]. ...
... 实际上述的动态应变下的690合金萌生模型与内氧化模型关系紧密,而实际实验中还有600合金氢气环境中的SCC萌生模型[83 ,84 ] 、冷变形诱导晶界类型转变[39 ] 、应变诱导马氏体转变[48 ] 以及引入表面细晶层等[34 ] 相关的SCC萌生机理解释.但是整体SCC萌生机理研究不深入,机理适用范围较小,想要与实际的SCC萌生时间等指标建立较好的定量关系还有很大的差距. ...
Accelerated stress corrosion crack initiation of alloys 600 and 690 in hydrogenated supercritical water
5
2017
... 裂纹萌生向扩展转变对应一个临界裂纹尺寸,所以材料的裂纹长度尤其是裂纹萌生的临界长度一直是研究中想明确的一个参数,但是影响临界裂纹长度的因素十分复杂.高应力、冷加工以及表面加工硬化层的引入都可能促使裂纹萌生而缩短临界裂纹长度[26 ,37 -39 ] .而服役环境中的溶解氧、溶解氢和温度也对裂纹萌生有比较明显的影响,但是如何影响临界裂纹长度还不是很明确[25 ,40 -42 ] .由此而见,萌生过程比较复杂,受各种因素影响,其临界裂纹长度还不能很好的确定,在未来研究中需要进一步明确. ...
... 因此实际实验时通常对材料表面萌生的裂纹进行统计来评估SCC萌生.文献中常用裂纹密度[31 ,43 ,44 ] 、最大裂纹长度[43 ] 、平均裂纹长度[45 ] 和单位面积的裂纹长度[31 ,40 ] 等指标来评估SCC萌生.一般用金相显微镜或扫描电子显微镜对试样标距段进行拍照,记录裂纹的数量、长度,统计汇总结果,计算出裂纹密度 (单位面积的裂纹数量或单位面积的裂纹长度)[31 ,40 ,44 ] ,而实际拍摄所用的倍数要根据实际的裂纹大小进行选择,裂纹较小时需用高倍扫描电镜拍摄[31 ,40 ] ,而裂纹较大时,用金相显微镜拍摄即可[44 ] . ...
... ,40 ,44 ],而实际拍摄所用的倍数要根据实际的裂纹大小进行选择,裂纹较小时需用高倍扫描电镜拍摄[31 ,40 ] ,而裂纹较大时,用金相显微镜拍摄即可[44 ] . ...
... ,40 ],而裂纹较大时,用金相显微镜拍摄即可[44 ] . ...
... Etien等[41 ] 在模拟一回路水环境中对退火态600合金进行恒载SCC萌生实验,表明在304~367 ℃温度范围内,裂纹萌生时间随着温度的增加逐渐降低,与温度遵循Arrhenius关系,其萌生激活能约为 (103±18) kJ/mol.Moss和Was[40 ] 在亚临界水和超临界水环境中 (320~450 ℃,25 MPa) 对600MA合金以及预变形20%的690MA合金进行了CERT裂纹萌生实验.结果表明单位面积的裂纹长度和温度之间也满足Arrhenius关系,600MA合金裂纹萌生热激活能为 (121±13) kJ/mol,与恒载实验中结果较为相符.另外还发现亚临界水和超临界水中裂纹形貌也基本类似.因而根据激活能和裂纹形貌,可初步推断亚临界水和超临界水中600合金和690合金的裂纹萌生机理是相同的,所以采用高于实际服役环境的温度来进行SCC萌生加速实验也可能是一种有效的方法. ...
Proceedings of the 15th International Conference on Environmental Degradation of Materials in Nuclear Power Systems-Water Reactors
3
2011
... 通常会向一回路溶液中通入一定量的H2 来降低与之接触的各种材料的腐蚀电位,从而减缓材料的腐蚀[62 ,63 ] .图2 a和b分别是DH对600合金裂纹扩展速率和萌生时间的影响总结结果,可以看出在高温高压纯水环境中,在与NiO/Ni相转变线对应的DH浓度附近,600合金具有最大的裂纹扩展速率和最短的裂纹萌生时间,并且进一步增加或降低DH浓度,裂纹扩展速率均随之逐渐减低,而裂纹萌生时间随之增加.裂纹扩展速率关于该DH浓度近似呈对称分布[6 ] ,而低浓度DH对萌生时间影响较大,高浓度影响较小,NiO/Ni相转变线两侧萌生时间的变化趋势差异较大[25 ,41 ,64 ] .Kazuya等[43 ] 研究表明,690合金在模拟一回路水环境中SCC萌生时间与NiO/Ni相转变线对应的DH浓度并没有明显的对应关系,但是数据有限并没有得出确定结论. ...
... Etien等[41 ] 在模拟一回路水环境中对退火态600合金进行恒载SCC萌生实验,表明在304~367 ℃温度范围内,裂纹萌生时间随着温度的增加逐渐降低,与温度遵循Arrhenius关系,其萌生激活能约为 (103±18) kJ/mol.Moss和Was[40 ] 在亚临界水和超临界水环境中 (320~450 ℃,25 MPa) 对600MA合金以及预变形20%的690MA合金进行了CERT裂纹萌生实验.结果表明单位面积的裂纹长度和温度之间也满足Arrhenius关系,600MA合金裂纹萌生热激活能为 (121±13) kJ/mol,与恒载实验中结果较为相符.另外还发现亚临界水和超临界水中裂纹形貌也基本类似.因而根据激活能和裂纹形貌,可初步推断亚临界水和超临界水中600合金和690合金的裂纹萌生机理是相同的,所以采用高于实际服役环境的温度来进行SCC萌生加速实验也可能是一种有效的方法. ...
... Boursier等[24 ] 在模拟一回路水中对600MA合金进行恒载实验,认为只有施加的应力水平等于或高于屈服应力时才会观察到SCC裂纹.所以恒载实验时所选应力一般略高于屈服应力.另外,裂纹萌生向裂纹稳定快速扩展的转变存在一个应力强度因子 (K ) 的阈值[5 ] ,研究[37 ] 表明600合金缓慢扩展到快速扩展的阈值约为9 MPa m . 而后Zhai等[26 ] 对冷加工600合金进行恒载实验时,发现裂纹萌生时对应的K约为10 MPa m m [37 ] 和Etien等[41 ] 总结到,高温高压水环境中应力水平越高,则SCC萌生时间越短,萌生时间与应力之间的关系近似满足下式： ...
Effect of dissolved oxygen on PWSCC susceptibility of Alloy 600 in high temperature water
2
2004
... 裂纹萌生向扩展转变对应一个临界裂纹尺寸,所以材料的裂纹长度尤其是裂纹萌生的临界长度一直是研究中想明确的一个参数,但是影响临界裂纹长度的因素十分复杂.高应力、冷加工以及表面加工硬化层的引入都可能促使裂纹萌生而缩短临界裂纹长度[26 ,37 -39 ] .而服役环境中的溶解氧、溶解氢和温度也对裂纹萌生有比较明显的影响,但是如何影响临界裂纹长度还不是很明确[25 ,40 -42 ] .由此而见,萌生过程比较复杂,受各种因素影响,其临界裂纹长度还不能很好的确定,在未来研究中需要进一步明确. ...
... 与一回路溶液中添加DH相比,DO的添加则会增加腐蚀电位,一般会促使SCC的发生,实际实验中也发现随DO浓度的增加,裂纹扩展速率加快[7 ,10 ] .但是Waeng等[42 ] 在模拟一回路水环境中对600合金进行SSRT试验,表明高溶解氧浓度 (~7.8 mg/L) 要比除氧环境的SCC敏感性小,分析认为高氧环境会促使形成更具保护性的氧化膜.目前关于DO对SCC萌生过程影响的研究还很少,还主要集中在SCC的敏感性和裂纹扩展速率的相关研究中. ...
Proceedings of the 15th International Conference on Environmental Degradation of Materials in Nuclear Power Systems-Water Reactors
5
2011
... 因此实际实验时通常对材料表面萌生的裂纹进行统计来评估SCC萌生.文献中常用裂纹密度[31 ,43 ,44 ] 、最大裂纹长度[43 ] 、平均裂纹长度[45 ] 和单位面积的裂纹长度[31 ,40 ] 等指标来评估SCC萌生.一般用金相显微镜或扫描电子显微镜对试样标距段进行拍照,记录裂纹的数量、长度,统计汇总结果,计算出裂纹密度 (单位面积的裂纹数量或单位面积的裂纹长度)[31 ,40 ,44 ] ,而实际拍摄所用的倍数要根据实际的裂纹大小进行选择,裂纹较小时需用高倍扫描电镜拍摄[31 ,40 ] ,而裂纹较大时,用金相显微镜拍摄即可[44 ] . ...
... [43 ]、平均裂纹长度[45 ] 和单位面积的裂纹长度[31 ,40 ] 等指标来评估SCC萌生.一般用金相显微镜或扫描电子显微镜对试样标距段进行拍照,记录裂纹的数量、长度,统计汇总结果,计算出裂纹密度 (单位面积的裂纹数量或单位面积的裂纹长度)[31 ,40 ,44 ] ,而实际拍摄所用的倍数要根据实际的裂纹大小进行选择,裂纹较小时需用高倍扫描电镜拍摄[31 ,40 ] ,而裂纹较大时,用金相显微镜拍摄即可[44 ] . ...
... 材料表面直接与水环境接触,是SCC优先发生的位置.表面车削以及研磨等机加工处理都会在其近表面引入损伤层,两个最重要影响因素就是损伤层的厚度和残余应力[37 ] .有研究[35 ,43 ] 认为,在高温高压含氢环境中,316L不锈钢的车削加工表面和690合金的原始表面 (有约10 μm的细晶层) 要比抛光表面更容易萌生裂纹.而研究[26 ,34 ] 表明,在高温高压含氢环境中,600MA合金 (60#砂纸打磨) 和304L不锈钢 (车削加工) 引入的细晶层表面要比抛光处理的表面试样不易萌生裂纹.加工表面不易萌生可能因为加工引入的细晶层中合金元素快速扩散,促进均匀氧化,避免沿晶界局部氧化的发生,而抛光表面基体晶界直接与水环境接触,会优先发生沿晶氧化促使SCC的发生.一般认为损伤层越厚,越会促进SCC萌生,但是不同材料表面损伤层对SCC萌生产生明显影响的临界厚度还不确定[37 ] . ...
... 除了材料在制备过程中必要的热处理,核用结构材料长期在高达340 ℃的高温高压水环境中服役,还会经历低温热老化过程,导致材料微观结构和性能发生变化[55 ,56 ] .Tsutsumi等[43 ] 对690TT合金 (420 ℃/60000 h) 在模拟一回路水环境中进行SSRT实验,表明裂纹密度只是稍有增大,热老化对SCC裂纹萌生的影响不明显.Yoo等[57 ,58 ] 对400 °C热老化0、1142和2284 h的600合金在高温高压水中进行实验,开缺口试样对应萌生时间分别为353.5、316.7和284.5 h,而光滑圆棒试样的萌生时间为560.9、427.9和518.6 h.上述不同形状试样表现出的不同趋势可能与热老化过程中晶界析出相、贫Cr程度以及试验时所受应力状态有关,但具体机理还有待研究.Li等[59 ] 和Lai等[60 ] 对热老化的铸造奥氏体不锈钢在模拟压水堆环境中进行SSRT实验,表明由于组织中的铁素体发生热老化脆化和元素偏析,裂纹会优先在铁素体内部形成.整体上关于热老化处理后的应力腐蚀尤其是SCC萌生测试还较少,有很大的研究前景. ...
... 通常会向一回路溶液中通入一定量的H2 来降低与之接触的各种材料的腐蚀电位,从而减缓材料的腐蚀[62 ,63 ] .图2 a和b分别是DH对600合金裂纹扩展速率和萌生时间的影响总结结果,可以看出在高温高压纯水环境中,在与NiO/Ni相转变线对应的DH浓度附近,600合金具有最大的裂纹扩展速率和最短的裂纹萌生时间,并且进一步增加或降低DH浓度,裂纹扩展速率均随之逐渐减低,而裂纹萌生时间随之增加.裂纹扩展速率关于该DH浓度近似呈对称分布[6 ] ,而低浓度DH对萌生时间影响较大,高浓度影响较小,NiO/Ni相转变线两侧萌生时间的变化趋势差异较大[25 ,41 ,64 ] .Kazuya等[43 ] 研究表明,690合金在模拟一回路水环境中SCC萌生时间与NiO/Ni相转变线对应的DH浓度并没有明显的对应关系,但是数据有限并没有得出确定结论. ...
Effect of machining-induced surface residual stress on initiation of stress corrosion cracking in 316 austenitic stainless steel
4
2016
... 因此实际实验时通常对材料表面萌生的裂纹进行统计来评估SCC萌生.文献中常用裂纹密度[31 ,43 ,44 ] 、最大裂纹长度[43 ] 、平均裂纹长度[45 ] 和单位面积的裂纹长度[31 ,40 ] 等指标来评估SCC萌生.一般用金相显微镜或扫描电子显微镜对试样标距段进行拍照,记录裂纹的数量、长度,统计汇总结果,计算出裂纹密度 (单位面积的裂纹数量或单位面积的裂纹长度)[31 ,40 ,44 ] ,而实际拍摄所用的倍数要根据实际的裂纹大小进行选择,裂纹较小时需用高倍扫描电镜拍摄[31 ,40 ] ,而裂纹较大时,用金相显微镜拍摄即可[44 ] . ...
... ,44 ],而实际拍摄所用的倍数要根据实际的裂纹大小进行选择,裂纹较小时需用高倍扫描电镜拍摄[31 ,40 ] ,而裂纹较大时,用金相显微镜拍摄即可[44 ] . ...
... [44 ]. ...
... 表面残余应力对SCC也有很大影响,Zhang等[44 ] 认为在155 ℃的饱和MgCl2 溶液中,在不施加外载荷的情况下,当表面残余应力达到190 MPa时就会促进316不锈钢的SCC裂纹萌生.恒载试验表明,当600合金表面引入残余压应力时才会缓解SCC萌生,而引入拉应力则会促进SCC萌生[28 ,33 ] ,所以工程现场会采用对材料进行表面喷丸处理的方式以提高SCC抗性[37 ] .但是Chang等[34 ,35 ] 在模拟一回路水环境中对304L不锈钢和316L不锈钢进行SSRT实验,并没有发现表面残余应力与SCC萌生之间的依赖关系,这可能是因为材料一旦发生塑性变形,材料的表面应力就会趋于相似的值[33 ] .由此可见SSRT试验可能会掩盖残余应力对裂纹萌生的影响.所以材料表面加工硬化层的厚度、残余应力状态和实验方法都有可能影响SCC萌生过程,需要综合考虑. ...
Comprehensive interpretation of CERTs: a method for the characterization and the prediction of IGSCC
2
1989
... 因此实际实验时通常对材料表面萌生的裂纹进行统计来评估SCC萌生.文献中常用裂纹密度[31 ,43 ,44 ] 、最大裂纹长度[43 ] 、平均裂纹长度[45 ] 和单位面积的裂纹长度[31 ,40 ] 等指标来评估SCC萌生.一般用金相显微镜或扫描电子显微镜对试样标距段进行拍照,记录裂纹的数量、长度,统计汇总结果,计算出裂纹密度 (单位面积的裂纹数量或单位面积的裂纹长度)[31 ,40 ,44 ] ,而实际拍摄所用的倍数要根据实际的裂纹大小进行选择,裂纹较小时需用高倍扫描电镜拍摄[31 ,40 ] ,而裂纹较大时,用金相显微镜拍摄即可[44 ] . ...
... Kuang等[31 ] 和Zhong等[32 ] 分别对316不锈钢和冷加工的690TT在模拟一回路水环境中进行SSRT实验,表明低应变速率下裂纹密度明显增加,SCC萌生更加容易.Santarini等[45 ] 研究表明随着应变速率的提高,600合金在模拟一回路水环境中的表面平均裂纹长度和最大裂纹长度都增加.Boursier等[21 ] 研究表明,随着应变速率的提高,600MA在模拟一回路水环境中的裂纹扩展速率也提高.Kuang等[31 ] 总结得出,当机械载荷或应变固定时,裂纹萌生主要由腐蚀的时间来控制,而裂纹扩展主要由载荷或应变的大小来控制. ...
Assessment of the effects of cold work on crack initiation in a light water environment using the small-punch test
2
2008
... 一般认为材料进行冷加工会促进其SCC的萌生过程.Zhai等[26 ] 和Kuang等[39 ] 在实验中研究表明加工会明显促进600MA (恒载实验) 和690MA合金 (CERT实验) 在高温高压水含氢环境中的SCC裂纹萌生.分析认为,可能是由于冷加工增加了随机大角晶界的数量,能量较高,促使Cr扩散,使裂纹萌生[39 ] .文献[46 ] 在研究316L不锈钢表明冷加工后滑移线数量明显增加,也促进裂纹萌生.目前主要认为冷加工促使晶界类型转变、滑移线数量增加、应变诱导马氏体转变以及冷加工引入大量空位促使空洞形成都可能会促使SCC萌生[39 ,46 -49 ] . ...
... ,46 -49 ]. ...
Effect of cold work and slow strain rate on 321SS stress corrosion cracking in abnormal conditions of simulated PWR primary environment
0
2019
Effect of cold work on the stress corrosion cracking of nonsensitized AISI 304 stainless steel in high-temperature oxygenated water
1
1988
... 实际上述的动态应变下的690合金萌生模型与内氧化模型关系紧密,而实际实验中还有600合金氢气环境中的SCC萌生模型[83 ,84 ] 、冷变形诱导晶界类型转变[39 ] 、应变诱导马氏体转变[48 ] 以及引入表面细晶层等[34 ] 相关的SCC萌生机理解释.但是整体SCC萌生机理研究不深入,机理适用范围较小,想要与实际的SCC萌生时间等指标建立较好的定量关系还有很大的差距. ...
Role of cavity formation in crack initiation of cold-worked carbon steel in high-temperature water
2
2013
... 一般认为材料进行冷加工会促进其SCC的萌生过程.Zhai等[26 ] 和Kuang等[39 ] 在实验中研究表明加工会明显促进600MA (恒载实验) 和690MA合金 (CERT实验) 在高温高压水含氢环境中的SCC裂纹萌生.分析认为,可能是由于冷加工增加了随机大角晶界的数量,能量较高,促使Cr扩散,使裂纹萌生[39 ] .文献[46 ] 在研究316L不锈钢表明冷加工后滑移线数量明显增加,也促进裂纹萌生.目前主要认为冷加工促使晶界类型转变、滑移线数量增加、应变诱导马氏体转变以及冷加工引入大量空位促使空洞形成都可能会促使SCC萌生[39 ,46 -49 ] . ...
... Arioka等[30 ,49 ,53 ,78 ,79 ] 对冷加工的碳钢、不锈钢、镍基合金等材料在高温高压水中进行了恒载荷萌生实验.结合实验结果,提出了空洞形成模型.如图4 a所示,首先 (Stage 1),冷加工引入大量的空位[80 ] ,空位在浓度梯度的驱动下从晶粒晶格向晶界扩散.之后 (Stage 2) 晶界处不带电的空位在应力梯度的作用下沿晶界向高应力区扩散.最后 (Stage 3) 空位在高能形核位置 (例如晶界碳化物) 聚集,合并成空洞.空洞的存在使晶界弱化,空洞成为裂纹萌生的前驱体,弱化晶界在应力和水化学条件的共同作用下很容易产生应力腐蚀,萌生裂纹. ...
国外关于蒸汽发生器传热管用Inconel 690合金研究现状
1
2003
... 对于600合金和690合金通常通过“特殊热处理”(TT) 来提高其SCC抗性[50 ] .TT处理通常是在700~800 ℃范围内等温处理几至十几小时,控制晶界碳化物的析出,消除或缓解晶界附近的贫Cr区,从而增强SCC抗性[51 ,52 ] .但也有研究[53 ,54 ] 表明,如果690合金在TT处理后再次进行冷加工处理,则会在材料中引入大量空位,空位会在碳化物等高能形核位置聚集形成空洞,此时碳化物反而会促使SCC裂纹萌生. ...
国外关于蒸汽发生器传热管用Inconel 690合金研究现状
1
2003
... 对于600合金和690合金通常通过“特殊热处理”(TT) 来提高其SCC抗性[50 ] .TT处理通常是在700~800 ℃范围内等温处理几至十几小时,控制晶界碳化物的析出,消除或缓解晶界附近的贫Cr区,从而增强SCC抗性[51 ,52 ] .但也有研究[53 ,54 ] 表明,如果690合金在TT处理后再次进行冷加工处理,则会在材料中引入大量空位,空位会在碳化物等高能形核位置聚集形成空洞,此时碳化物反而会促使SCC裂纹萌生. ...
TT处理对690合金传热管显微组织和性能的影响
1
2017
... 对于600合金和690合金通常通过“特殊热处理”(TT) 来提高其SCC抗性[50 ] .TT处理通常是在700~800 ℃范围内等温处理几至十几小时,控制晶界碳化物的析出,消除或缓解晶界附近的贫Cr区,从而增强SCC抗性[51 ,52 ] .但也有研究[53 ,54 ] 表明,如果690合金在TT处理后再次进行冷加工处理,则会在材料中引入大量空位,空位会在碳化物等高能形核位置聚集形成空洞,此时碳化物反而会促使SCC裂纹萌生. ...
TT处理对690合金传热管显微组织和性能的影响
1
2017
... 对于600合金和690合金通常通过“特殊热处理”(TT) 来提高其SCC抗性[50 ] .TT处理通常是在700~800 ℃范围内等温处理几至十几小时,控制晶界碳化物的析出,消除或缓解晶界附近的贫Cr区,从而增强SCC抗性[51 ,52 ] .但也有研究[53 ,54 ] 表明,如果690合金在TT处理后再次进行冷加工处理,则会在材料中引入大量空位,空位会在碳化物等高能形核位置聚集形成空洞,此时碳化物反而会促使SCC裂纹萌生. ...
变形和热处理对690合金微观组织与力学性能的影响
1
2017
... 对于600合金和690合金通常通过“特殊热处理”(TT) 来提高其SCC抗性[50 ] .TT处理通常是在700~800 ℃范围内等温处理几至十几小时,控制晶界碳化物的析出,消除或缓解晶界附近的贫Cr区,从而增强SCC抗性[51 ,52 ] .但也有研究[53 ,54 ] 表明,如果690合金在TT处理后再次进行冷加工处理,则会在材料中引入大量空位,空位会在碳化物等高能形核位置聚集形成空洞,此时碳化物反而会促使SCC裂纹萌生. ...
变形和热处理对690合金微观组织与力学性能的影响
1
2017
... 对于600合金和690合金通常通过“特殊热处理”(TT) 来提高其SCC抗性[50 ] .TT处理通常是在700~800 ℃范围内等温处理几至十几小时,控制晶界碳化物的析出,消除或缓解晶界附近的贫Cr区,从而增强SCC抗性[51 ,52 ] .但也有研究[53 ,54 ] 表明,如果690合金在TT处理后再次进行冷加工处理,则会在材料中引入大量空位,空位会在碳化物等高能形核位置聚集形成空洞,此时碳化物反而会促使SCC裂纹萌生. ...
2014 W. R. Whitney Award Lecture : change in bonding strength at grain boundaries before long-term SCC initiation
4
2015
... 对于600合金和690合金通常通过“特殊热处理”(TT) 来提高其SCC抗性[50 ] .TT处理通常是在700~800 ℃范围内等温处理几至十几小时,控制晶界碳化物的析出,消除或缓解晶界附近的贫Cr区,从而增强SCC抗性[51 ,52 ] .但也有研究[53 ,54 ] 表明,如果690合金在TT处理后再次进行冷加工处理,则会在材料中引入大量空位,空位会在碳化物等高能形核位置聚集形成空洞,此时碳化物反而会促使SCC裂纹萌生. ...
... Arioka等[30 ,49 ,53 ,78 ,79 ] 对冷加工的碳钢、不锈钢、镍基合金等材料在高温高压水中进行了恒载荷萌生实验.结合实验结果,提出了空洞形成模型.如图4 a所示,首先 (Stage 1),冷加工引入大量的空位[80 ] ,空位在浓度梯度的驱动下从晶粒晶格向晶界扩散.之后 (Stage 2) 晶界处不带电的空位在应力梯度的作用下沿晶界向高应力区扩散.最后 (Stage 3) 空位在高能形核位置 (例如晶界碳化物) 聚集,合并成空洞.空洞的存在使晶界弱化,空洞成为裂纹萌生的前驱体,弱化晶界在应力和水化学条件的共同作用下很容易产生应力腐蚀,萌生裂纹. ...
... [
53 ,
54 ]
Schematic diagram of formation of cavities (a) and cavity morphologies of 690TT alloy (21%-31% cold-rolled, BNCT specimen, 360 ℃, 26 cc/kg H<sub>2</sub>) in precursor crack at 5352 h (b), the shallow IG crack at 10049 h (c), the mature SCC crack at 11709 h (d)<sup>[<xref ref-type="bibr" rid="R53">53</xref>,<xref ref-type="bibr" rid="R54">54</xref>]</sup> Fig.4 ![]()
另外,Zhai等[27 ,54 ] 对冷加工690TT合金在高温高压水中进行萌生实验时,也观察到了空洞现象.如图4 b~d所示,展示了不同实验时间的试样空洞情况,表明SCC裂纹是由空洞连接所形成,进一步证实了该模型的合理性.但是就目前来看,只有进行冷加工的材料,才能够观察到明显的空洞,所以该理论的应用范围有一定的局限性. ...
... [
53 ,
54 ]
Fig.4 ![]()
另外,Zhai等[27 ,54 ] 对冷加工690TT合金在高温高压水中进行萌生实验时,也观察到了空洞现象.如图4 b~d所示,展示了不同实验时间的试样空洞情况,表明SCC裂纹是由空洞连接所形成,进一步证实了该模型的合理性.但是就目前来看,只有进行冷加工的材料,才能够观察到明显的空洞,所以该理论的应用范围有一定的局限性. ...
Proceedings of the 18th International Conference on Environmental Degradation of Materials in Nuclear Power Systems-Water Reactors
4
2019
... 对于600合金和690合金通常通过“特殊热处理”(TT) 来提高其SCC抗性[50 ] .TT处理通常是在700~800 ℃范围内等温处理几至十几小时,控制晶界碳化物的析出,消除或缓解晶界附近的贫Cr区,从而增强SCC抗性[51 ,52 ] .但也有研究[53 ,54 ] 表明,如果690合金在TT处理后再次进行冷加工处理,则会在材料中引入大量空位,空位会在碳化物等高能形核位置聚集形成空洞,此时碳化物反而会促使SCC裂纹萌生. ...
... Arioka等
[30 ,49 ,53 ,78 ,79 ] 对冷加工的碳钢、不锈钢、镍基合金等材料在高温高压水中进行了恒载荷萌生实验.结合实验结果,提出了空洞形成模型.如
图4 a所示,首先 (Stage 1),冷加工引入大量的空位
[80 ] ,空位在浓度梯度的驱动下从晶粒晶格向晶界扩散.之后 (Stage 2) 晶界处不带电的空位在应力梯度的作用下沿晶界向高应力区扩散.最后 (Stage 3) 空位在高能形核位置 (例如晶界碳化物) 聚集,合并成空洞.空洞的存在使晶界弱化,空洞成为裂纹萌生的前驱体,弱化晶界在应力和水化学条件的共同作用下很容易产生应力腐蚀,萌生裂纹.
图4 空洞形成示意图和690TT合金不同状态空洞形貌图<sup>[<xref ref-type="bibr" rid="R53">53</xref>,<xref ref-type="bibr" rid="R54">54</xref>]</sup> Schematic diagram of formation of cavities (a) and cavity morphologies of 690TT alloy (21%-31% cold-rolled, BNCT specimen, 360 ℃, 26 cc/kg H<sub>2</sub>) in precursor crack at 5352 h (b), the shallow IG crack at 10049 h (c), the mature SCC crack at 11709 h (d)<sup>[<xref ref-type="bibr" rid="R53">53</xref>,<xref ref-type="bibr" rid="R54">54</xref>]</sup> Fig.4 ![]()
另外,Zhai等[27 ,54 ] 对冷加工690TT合金在高温高压水中进行萌生实验时,也观察到了空洞现象.如图4 b~d所示,展示了不同实验时间的试样空洞情况,表明SCC裂纹是由空洞连接所形成,进一步证实了该模型的合理性.但是就目前来看,只有进行冷加工的材料,才能够观察到明显的空洞,所以该理论的应用范围有一定的局限性. ...
... ,
54 ]
Fig.4 ![]()
另外,Zhai等[27 ,54 ] 对冷加工690TT合金在高温高压水中进行萌生实验时,也观察到了空洞现象.如图4 b~d所示,展示了不同实验时间的试样空洞情况,表明SCC裂纹是由空洞连接所形成,进一步证实了该模型的合理性.但是就目前来看,只有进行冷加工的材料,才能够观察到明显的空洞,所以该理论的应用范围有一定的局限性. ...
... 另外,Zhai等[27 ,54 ] 对冷加工690TT合金在高温高压水中进行萌生实验时,也观察到了空洞现象.如图4 b~d所示,展示了不同实验时间的试样空洞情况,表明SCC裂纹是由空洞连接所形成,进一步证实了该模型的合理性.但是就目前来看,只有进行冷加工的材料,才能够观察到明显的空洞,所以该理论的应用范围有一定的局限性. ...
核电站一回路关键设备材料热老化敏感性分析
1
2014
... 除了材料在制备过程中必要的热处理,核用结构材料长期在高达340 ℃的高温高压水环境中服役,还会经历低温热老化过程,导致材料微观结构和性能发生变化[55 ,56 ] .Tsutsumi等[43 ] 对690TT合金 (420 ℃/60000 h) 在模拟一回路水环境中进行SSRT实验,表明裂纹密度只是稍有增大,热老化对SCC裂纹萌生的影响不明显.Yoo等[57 ,58 ] 对400 °C热老化0、1142和2284 h的600合金在高温高压水中进行实验,开缺口试样对应萌生时间分别为353.5、316.7和284.5 h,而光滑圆棒试样的萌生时间为560.9、427.9和518.6 h.上述不同形状试样表现出的不同趋势可能与热老化过程中晶界析出相、贫Cr程度以及试验时所受应力状态有关,但具体机理还有待研究.Li等[59 ] 和Lai等[60 ] 对热老化的铸造奥氏体不锈钢在模拟压水堆环境中进行SSRT实验,表明由于组织中的铁素体发生热老化脆化和元素偏析,裂纹会优先在铁素体内部形成.整体上关于热老化处理后的应力腐蚀尤其是SCC萌生测试还较少,有很大的研究前景. ...
核电站一回路关键设备材料热老化敏感性分析
1
2014
... 除了材料在制备过程中必要的热处理,核用结构材料长期在高达340 ℃的高温高压水环境中服役,还会经历低温热老化过程,导致材料微观结构和性能发生变化[55 ,56 ] .Tsutsumi等[43 ] 对690TT合金 (420 ℃/60000 h) 在模拟一回路水环境中进行SSRT实验,表明裂纹密度只是稍有增大,热老化对SCC裂纹萌生的影响不明显.Yoo等[57 ,58 ] 对400 °C热老化0、1142和2284 h的600合金在高温高压水中进行实验,开缺口试样对应萌生时间分别为353.5、316.7和284.5 h,而光滑圆棒试样的萌生时间为560.9、427.9和518.6 h.上述不同形状试样表现出的不同趋势可能与热老化过程中晶界析出相、贫Cr程度以及试验时所受应力状态有关,但具体机理还有待研究.Li等[59 ] 和Lai等[60 ] 对热老化的铸造奥氏体不锈钢在模拟压水堆环境中进行SSRT实验,表明由于组织中的铁素体发生热老化脆化和元素偏析,裂纹会优先在铁素体内部形成.整体上关于热老化处理后的应力腐蚀尤其是SCC萌生测试还较少,有很大的研究前景. ...
核级不锈钢的热老化研究进展
1
2017
... 除了材料在制备过程中必要的热处理,核用结构材料长期在高达340 ℃的高温高压水环境中服役,还会经历低温热老化过程,导致材料微观结构和性能发生变化[55 ,56 ] .Tsutsumi等[43 ] 对690TT合金 (420 ℃/60000 h) 在模拟一回路水环境中进行SSRT实验,表明裂纹密度只是稍有增大,热老化对SCC裂纹萌生的影响不明显.Yoo等[57 ,58 ] 对400 °C热老化0、1142和2284 h的600合金在高温高压水中进行实验,开缺口试样对应萌生时间分别为353.5、316.7和284.5 h,而光滑圆棒试样的萌生时间为560.9、427.9和518.6 h.上述不同形状试样表现出的不同趋势可能与热老化过程中晶界析出相、贫Cr程度以及试验时所受应力状态有关,但具体机理还有待研究.Li等[59 ] 和Lai等[60 ] 对热老化的铸造奥氏体不锈钢在模拟压水堆环境中进行SSRT实验,表明由于组织中的铁素体发生热老化脆化和元素偏析,裂纹会优先在铁素体内部形成.整体上关于热老化处理后的应力腐蚀尤其是SCC萌生测试还较少,有很大的研究前景. ...
核级不锈钢的热老化研究进展
1
2017
... 除了材料在制备过程中必要的热处理,核用结构材料长期在高达340 ℃的高温高压水环境中服役,还会经历低温热老化过程,导致材料微观结构和性能发生变化[55 ,56 ] .Tsutsumi等[43 ] 对690TT合金 (420 ℃/60000 h) 在模拟一回路水环境中进行SSRT实验,表明裂纹密度只是稍有增大,热老化对SCC裂纹萌生的影响不明显.Yoo等[57 ,58 ] 对400 °C热老化0、1142和2284 h的600合金在高温高压水中进行实验,开缺口试样对应萌生时间分别为353.5、316.7和284.5 h,而光滑圆棒试样的萌生时间为560.9、427.9和518.6 h.上述不同形状试样表现出的不同趋势可能与热老化过程中晶界析出相、贫Cr程度以及试验时所受应力状态有关,但具体机理还有待研究.Li等[59 ] 和Lai等[60 ] 对热老化的铸造奥氏体不锈钢在模拟压水堆环境中进行SSRT实验,表明由于组织中的铁素体发生热老化脆化和元素偏析,裂纹会优先在铁素体内部形成.整体上关于热老化处理后的应力腐蚀尤其是SCC萌生测试还较少,有很大的研究前景. ...
Microstructural evolution and stress-corrosion-cracking behavior of thermally aged Ni-Cr-Fe alloy
1
2016
... 除了材料在制备过程中必要的热处理,核用结构材料长期在高达340 ℃的高温高压水环境中服役,还会经历低温热老化过程,导致材料微观结构和性能发生变化[55 ,56 ] .Tsutsumi等[43 ] 对690TT合金 (420 ℃/60000 h) 在模拟一回路水环境中进行SSRT实验,表明裂纹密度只是稍有增大,热老化对SCC裂纹萌生的影响不明显.Yoo等[57 ,58 ] 对400 °C热老化0、1142和2284 h的600合金在高温高压水中进行实验,开缺口试样对应萌生时间分别为353.5、316.7和284.5 h,而光滑圆棒试样的萌生时间为560.9、427.9和518.6 h.上述不同形状试样表现出的不同趋势可能与热老化过程中晶界析出相、贫Cr程度以及试验时所受应力状态有关,但具体机理还有待研究.Li等[59 ] 和Lai等[60 ] 对热老化的铸造奥氏体不锈钢在模拟压水堆环境中进行SSRT实验,表明由于组织中的铁素体发生热老化脆化和元素偏析,裂纹会优先在铁素体内部形成.整体上关于热老化处理后的应力腐蚀尤其是SCC萌生测试还较少,有很大的研究前景. ...
Effects of thermal aging and stress triaxiality on PWSCC initiation susceptibility of nickel-based Alloy 600
1
2016
... 除了材料在制备过程中必要的热处理,核用结构材料长期在高达340 ℃的高温高压水环境中服役,还会经历低温热老化过程,导致材料微观结构和性能发生变化[55 ,56 ] .Tsutsumi等[43 ] 对690TT合金 (420 ℃/60000 h) 在模拟一回路水环境中进行SSRT实验,表明裂纹密度只是稍有增大,热老化对SCC裂纹萌生的影响不明显.Yoo等[57 ,58 ] 对400 °C热老化0、1142和2284 h的600合金在高温高压水中进行实验,开缺口试样对应萌生时间分别为353.5、316.7和284.5 h,而光滑圆棒试样的萌生时间为560.9、427.9和518.6 h.上述不同形状试样表现出的不同趋势可能与热老化过程中晶界析出相、贫Cr程度以及试验时所受应力状态有关,但具体机理还有待研究.Li等[59 ] 和Lai等[60 ] 对热老化的铸造奥氏体不锈钢在模拟压水堆环境中进行SSRT实验,表明由于组织中的铁素体发生热老化脆化和元素偏析,裂纹会优先在铁素体内部形成.整体上关于热老化处理后的应力腐蚀尤其是SCC萌生测试还较少,有很大的研究前景. ...
Effects of long-term thermal aging on the stress corrosion cracking behavior of cast austenitic stainless steels in simulated PWR primary water
1
2016
... 除了材料在制备过程中必要的热处理,核用结构材料长期在高达340 ℃的高温高压水环境中服役,还会经历低温热老化过程,导致材料微观结构和性能发生变化[55 ,56 ] .Tsutsumi等[43 ] 对690TT合金 (420 ℃/60000 h) 在模拟一回路水环境中进行SSRT实验,表明裂纹密度只是稍有增大,热老化对SCC裂纹萌生的影响不明显.Yoo等[57 ,58 ] 对400 °C热老化0、1142和2284 h的600合金在高温高压水中进行实验,开缺口试样对应萌生时间分别为353.5、316.7和284.5 h,而光滑圆棒试样的萌生时间为560.9、427.9和518.6 h.上述不同形状试样表现出的不同趋势可能与热老化过程中晶界析出相、贫Cr程度以及试验时所受应力状态有关,但具体机理还有待研究.Li等[59 ] 和Lai等[60 ] 对热老化的铸造奥氏体不锈钢在模拟压水堆环境中进行SSRT实验,表明由于组织中的铁素体发生热老化脆化和元素偏析,裂纹会优先在铁素体内部形成.整体上关于热老化处理后的应力腐蚀尤其是SCC萌生测试还较少,有很大的研究前景. ...
Effect of δ-ferrite content on the stress corrosion cracking behavior of cast austenitic stainless steel in high-temperature water environment
1
2014
... 除了材料在制备过程中必要的热处理,核用结构材料长期在高达340 ℃的高温高压水环境中服役,还会经历低温热老化过程,导致材料微观结构和性能发生变化[55 ,56 ] .Tsutsumi等[43 ] 对690TT合金 (420 ℃/60000 h) 在模拟一回路水环境中进行SSRT实验,表明裂纹密度只是稍有增大,热老化对SCC裂纹萌生的影响不明显.Yoo等[57 ,58 ] 对400 °C热老化0、1142和2284 h的600合金在高温高压水中进行实验,开缺口试样对应萌生时间分别为353.5、316.7和284.5 h,而光滑圆棒试样的萌生时间为560.9、427.9和518.6 h.上述不同形状试样表现出的不同趋势可能与热老化过程中晶界析出相、贫Cr程度以及试验时所受应力状态有关,但具体机理还有待研究.Li等[59 ] 和Lai等[60 ] 对热老化的铸造奥氏体不锈钢在模拟压水堆环境中进行SSRT实验,表明由于组织中的铁素体发生热老化脆化和元素偏析,裂纹会优先在铁素体内部形成.整体上关于热老化处理后的应力腐蚀尤其是SCC萌生测试还较少,有很大的研究前景. ...
Effects of hydrogen on the PWSCC initiation behaviours of alloy 182 weld in PWR environments
1
2015
... 相比于改善材料本身性能,水化学条件调节范围较宽,操作也相对比较简单,成本也较低,所以通过改善环境因素来降低甚至是抑制材料在服役环境中的SCC萌生过程是一种可行和有效的方法[22 ,61 ] . ...
1
2008
... 通常会向一回路溶液中通入一定量的H2 来降低与之接触的各种材料的腐蚀电位,从而减缓材料的腐蚀[62 ,63 ] .图2 a和b分别是DH对600合金裂纹扩展速率和萌生时间的影响总结结果,可以看出在高温高压纯水环境中,在与NiO/Ni相转变线对应的DH浓度附近,600合金具有最大的裂纹扩展速率和最短的裂纹萌生时间,并且进一步增加或降低DH浓度,裂纹扩展速率均随之逐渐减低,而裂纹萌生时间随之增加.裂纹扩展速率关于该DH浓度近似呈对称分布[6 ] ,而低浓度DH对萌生时间影响较大,高浓度影响较小,NiO/Ni相转变线两侧萌生时间的变化趋势差异较大[25 ,41 ,64 ] .Kazuya等[43 ] 研究表明,690合金在模拟一回路水环境中SCC萌生时间与NiO/Ni相转变线对应的DH浓度并没有明显的对应关系,但是数据有限并没有得出确定结论. ...
1
2008
... 通常会向一回路溶液中通入一定量的H2 来降低与之接触的各种材料的腐蚀电位,从而减缓材料的腐蚀[62 ,63 ] .图2 a和b分别是DH对600合金裂纹扩展速率和萌生时间的影响总结结果,可以看出在高温高压纯水环境中,在与NiO/Ni相转变线对应的DH浓度附近,600合金具有最大的裂纹扩展速率和最短的裂纹萌生时间,并且进一步增加或降低DH浓度,裂纹扩展速率均随之逐渐减低,而裂纹萌生时间随之增加.裂纹扩展速率关于该DH浓度近似呈对称分布[6 ] ,而低浓度DH对萌生时间影响较大,高浓度影响较小,NiO/Ni相转变线两侧萌生时间的变化趋势差异较大[25 ,41 ,64 ] .Kazuya等[43 ] 研究表明,690合金在模拟一回路水环境中SCC萌生时间与NiO/Ni相转变线对应的DH浓度并没有明显的对应关系,但是数据有限并没有得出确定结论. ...
Modification of surface property for controlling the type 304 stainless steel electrochemical corrosion potential in 288℃ water
1
2005
... 通常会向一回路溶液中通入一定量的H2 来降低与之接触的各种材料的腐蚀电位,从而减缓材料的腐蚀[62 ,63 ] .图2 a和b分别是DH对600合金裂纹扩展速率和萌生时间的影响总结结果,可以看出在高温高压纯水环境中,在与NiO/Ni相转变线对应的DH浓度附近,600合金具有最大的裂纹扩展速率和最短的裂纹萌生时间,并且进一步增加或降低DH浓度,裂纹扩展速率均随之逐渐减低,而裂纹萌生时间随之增加.裂纹扩展速率关于该DH浓度近似呈对称分布[6 ] ,而低浓度DH对萌生时间影响较大,高浓度影响较小,NiO/Ni相转变线两侧萌生时间的变化趋势差异较大[25 ,41 ,64 ] .Kazuya等[43 ] 研究表明,690合金在模拟一回路水环境中SCC萌生时间与NiO/Ni相转变线对应的DH浓度并没有明显的对应关系,但是数据有限并没有得出确定结论. ...
PWSCC of alloy 600: a parametric study of surface film effects
1
1999
... 通常会向一回路溶液中通入一定量的H2 来降低与之接触的各种材料的腐蚀电位,从而减缓材料的腐蚀[62 ,63 ] .图2 a和b分别是DH对600合金裂纹扩展速率和萌生时间的影响总结结果,可以看出在高温高压纯水环境中,在与NiO/Ni相转变线对应的DH浓度附近,600合金具有最大的裂纹扩展速率和最短的裂纹萌生时间,并且进一步增加或降低DH浓度,裂纹扩展速率均随之逐渐减低,而裂纹萌生时间随之增加.裂纹扩展速率关于该DH浓度近似呈对称分布[6 ] ,而低浓度DH对萌生时间影响较大,高浓度影响较小,NiO/Ni相转变线两侧萌生时间的变化趋势差异较大[25 ,41 ,64 ] .Kazuya等[43 ] 研究表明,690合金在模拟一回路水环境中SCC萌生时间与NiO/Ni相转变线对应的DH浓度并没有明显的对应关系,但是数据有限并没有得出确定结论. ...
Effects of dissolved hydrogen and surface condition on the intergranular stress corrosion cracking initiation and short crack growth behavior of non-sensitized 316 stainless steel in simulated PWR primary water
1
2017
... Zhong等[65 ] 在模拟一回路水中对316SS进行SSRT实验,研究了不同DH水平 (5,15,30,50 cm3 /kg) 对非敏化316SS SCC萌生的影响,认为随着DH升高,裂纹数量逐渐降低,裂纹不易萌生；但是在DH=15 cm3 /kg时,316SS有最大的裂纹扩展速率.而Nakagawa等[66 ] 在模拟沸水堆环境中对316L进行SSRT实验,表明高DH环境中SCC敏感性反而比低DH环境大.Choi等[67 ] 对热轧316L进行裂纹扩展实验,发现氢浓度增加会使扩展速率加快.由上述可知,DH对SCC的影响机理比较复杂,萌生与扩展机理也不尽不同. ...
Effect of dissolved hydrogen on the SCC susceptibility of SUS316L stainless steel
1
2010
... Zhong等[65 ] 在模拟一回路水中对316SS进行SSRT实验,研究了不同DH水平 (5,15,30,50 cm3 /kg) 对非敏化316SS SCC萌生的影响,认为随着DH升高,裂纹数量逐渐降低,裂纹不易萌生；但是在DH=15 cm3 /kg时,316SS有最大的裂纹扩展速率.而Nakagawa等[66 ] 在模拟沸水堆环境中对316L进行SSRT实验,表明高DH环境中SCC敏感性反而比低DH环境大.Choi等[67 ] 对热轧316L进行裂纹扩展实验,发现氢浓度增加会使扩展速率加快.由上述可知,DH对SCC的影响机理比较复杂,萌生与扩展机理也不尽不同. ...
Effects of dissolved hydrogen on crack growth rate of warm-rolled 316L austenitic stainless steel in primary water condition
1
2015
... Zhong等[65 ] 在模拟一回路水中对316SS进行SSRT实验,研究了不同DH水平 (5,15,30,50 cm3 /kg) 对非敏化316SS SCC萌生的影响,认为随着DH升高,裂纹数量逐渐降低,裂纹不易萌生；但是在DH=15 cm3 /kg时,316SS有最大的裂纹扩展速率.而Nakagawa等[66 ] 在模拟沸水堆环境中对316L进行SSRT实验,表明高DH环境中SCC敏感性反而比低DH环境大.Choi等[67 ] 对热轧316L进行裂纹扩展实验,发现氢浓度增加会使扩展速率加快.由上述可知,DH对SCC的影响机理比较复杂,萌生与扩展机理也不尽不同. ...
Stress corrosion cracking initiation in austenitic stainless steel in high temperature water
1
1999
... Cl- 对钝化膜具有破坏作用导致钝化膜局部发生破裂,会促进SCC萌生的发生.Matocha等[68 ] 在275 ℃的高压釜中对304不锈钢开展了恒应变的裂纹萌生实验.在DO条件下,表明随着Cl- 浓度的升高试样表面出现裂纹并且萌生时间逐渐缩短,说明Cl- 浓度的提高确实促进了SCC裂纹的萌生和扩展.在除氧条件下,在不同PH溶液中进行实验,表明酸性溶液中点蚀孔的尺寸和裂纹密度最大,说明酸性也会促使SCC萌生. ...
Inhibitory effect of zinc addition to high-temperature hydrogenated water on mill-annealed and prefilmed alloy 600
1
2000
... 而在模拟一回路水环境中添加的Zn离子通常会置换合金表面已经形成的表面膜中的Ni和Fe离子,促使内层形成含Zn和Cr的保护性更好的氧化膜,从而抑制600合金表面SCC裂纹的形成[69 ,70 ] . ...
The effect of zinc injection on the increasing of Inconel 600 TT corrosion resistances
1
2018
... 而在模拟一回路水环境中添加的Zn离子通常会置换合金表面已经形成的表面膜中的Ni和Fe离子,促使内层形成含Zn和Cr的保护性更好的氧化膜,从而抑制600合金表面SCC裂纹的形成[69 ,70 ] . ...
Quantitative prediction of environmentally assisted cracking
1
1996
... 针对SCC扩展已经提出了很多理论,例如滑移-溶解模型[71 ,72 ] ,环境耦合断裂模型[73 ,74 ] ,内氧化模型[75 ] 等.而关于裂纹萌生还没有比较成熟的统一的理论模型. ...
Emerging issues and fundamental processes in environmental cracking in hot water
1
2008
... 针对SCC扩展已经提出了很多理论,例如滑移-溶解模型[71 ,72 ] ,环境耦合断裂模型[73 ,74 ] ,内氧化模型[75 ] 等.而关于裂纹萌生还没有比较成熟的统一的理论模型. ...
Theoretical estimation of crack growth rates in type 304 stainless steel in boiling-water reactor coolant environments
1
1996
... 针对SCC扩展已经提出了很多理论,例如滑移-溶解模型[71 ,72 ] ,环境耦合断裂模型[73 ,74 ] ,内氧化模型[75 ] 等.而关于裂纹萌生还没有比较成熟的统一的理论模型. ...
A coupled environment model for stress corrosion cracking in sensitized type 304 stainless steel in LWR environments
1
1991
... 针对SCC扩展已经提出了很多理论,例如滑移-溶解模型[71 ,72 ] ,环境耦合断裂模型[73 ,74 ] ,内氧化模型[75 ] 等.而关于裂纹萌生还没有比较成熟的统一的理论模型. ...
Effect of chemical composition on grain boundary microchemistry and stress corrosion cracking in Alloy 182
1
2013
... 针对SCC扩展已经提出了很多理论,例如滑移-溶解模型[71 ,72 ] ,环境耦合断裂模型[73 ,74 ] ,内氧化模型[75 ] 等.而关于裂纹萌生还没有比较成熟的统一的理论模型. ...
Influence of oxide films on primary water stress corrosion cracking initiation of alloy 600
3
2006
... Panter等[76 ] 在模拟一回路水环境的静态釜中对600合金进行恒应变实验.在试样表面下方发现了贫Cr区和晶界氧化物.针对这些发现并结合以前的选择性氧化理论[77 ] 提出了裂纹萌生的内氧化模型,机理如图3 所示.可以看出,(1) Cr的选择性氧化,使表面以下贫Cr,并产生空位；(2) O与空位结合,沿晶界扩散；(3) 随扩散沿晶界发生氧化；(4) 随氧化进行,晶界强度弱化；(5) 在应力作用下,易发生沿晶SCC萌生.另外,图6左侧还指出晶界碳化物可以作为O陷阱,阻止O沿晶界向内扩散,这可能就是TT处理增强材料SCC抗性的原因之一.实际上若材料内部存在比较多的孪晶、位错和滑移带时,这些位置也会比较容易氧化,从而倾向于发生穿晶断裂[34 ] . ...
... [
76 ]
Schematic diagram of internal oxidation mechan-ism: carbide formed at grain boundary on the left and not formed on the right<sup>[<xref ref-type="bibr" rid="R76">76</xref>]</sup> Fig.3 ![]()
4.2 空洞形成模型 Arioka等[30 ,49 ,53 ,78 ,79 ] 对冷加工的碳钢、不锈钢、镍基合金等材料在高温高压水中进行了恒载荷萌生实验.结合实验结果,提出了空洞形成模型.如图4 a所示,首先 (Stage 1),冷加工引入大量的空位[80 ] ,空位在浓度梯度的驱动下从晶粒晶格向晶界扩散.之后 (Stage 2) 晶界处不带电的空位在应力梯度的作用下沿晶界向高应力区扩散.最后 (Stage 3) 空位在高能形核位置 (例如晶界碳化物) 聚集,合并成空洞.空洞的存在使晶界弱化,空洞成为裂纹萌生的前驱体,弱化晶界在应力和水化学条件的共同作用下很容易产生应力腐蚀,萌生裂纹. ...
... [
76 ]
Fig.3 ![]()
4.2 空洞形成模型 Arioka等[30 ,49 ,53 ,78 ,79 ] 对冷加工的碳钢、不锈钢、镍基合金等材料在高温高压水中进行了恒载荷萌生实验.结合实验结果,提出了空洞形成模型.如图4 a所示,首先 (Stage 1),冷加工引入大量的空位[80 ] ,空位在浓度梯度的驱动下从晶粒晶格向晶界扩散.之后 (Stage 2) 晶界处不带电的空位在应力梯度的作用下沿晶界向高应力区扩散.最后 (Stage 3) 空位在高能形核位置 (例如晶界碳化物) 聚集,合并成空洞.空洞的存在使晶界弱化,空洞成为裂纹萌生的前驱体,弱化晶界在应力和水化学条件的共同作用下很容易产生应力腐蚀,萌生裂纹. ...
An overview of internal oxidation as a possible explanation of intergranular stress corrosion cracking of alloy 600 in PWRS
1
1999
... Panter等[76 ] 在模拟一回路水环境的静态釜中对600合金进行恒应变实验.在试样表面下方发现了贫Cr区和晶界氧化物.针对这些发现并结合以前的选择性氧化理论[77 ] 提出了裂纹萌生的内氧化模型,机理如图3 所示.可以看出,(1) Cr的选择性氧化,使表面以下贫Cr,并产生空位；(2) O与空位结合,沿晶界扩散；(3) 随扩散沿晶界发生氧化；(4) 随氧化进行,晶界强度弱化；(5) 在应力作用下,易发生沿晶SCC萌生.另外,图6左侧还指出晶界碳化物可以作为O陷阱,阻止O沿晶界向内扩散,这可能就是TT处理增强材料SCC抗性的原因之一.实际上若材料内部存在比较多的孪晶、位错和滑移带时,这些位置也会比较容易氧化,从而倾向于发生穿晶断裂[34 ] . ...
Proceedings of the 15th International Conference on Environmental Degradation of Materials in Nuclear Power Systems-Water Reactors
1
2011
... Arioka等[30 ,49 ,53 ,78 ,79 ] 对冷加工的碳钢、不锈钢、镍基合金等材料在高温高压水中进行了恒载荷萌生实验.结合实验结果,提出了空洞形成模型.如图4 a所示,首先 (Stage 1),冷加工引入大量的空位[80 ] ,空位在浓度梯度的驱动下从晶粒晶格向晶界扩散.之后 (Stage 2) 晶界处不带电的空位在应力梯度的作用下沿晶界向高应力区扩散.最后 (Stage 3) 空位在高能形核位置 (例如晶界碳化物) 聚集,合并成空洞.空洞的存在使晶界弱化,空洞成为裂纹萌生的前驱体,弱化晶界在应力和水化学条件的共同作用下很容易产生应力腐蚀,萌生裂纹. ...
Formation of cavities prior to crack initiation and growth on cold-worked carbon steel in high-temperature water
1
2010
... Arioka等[30 ,49 ,53 ,78 ,79 ] 对冷加工的碳钢、不锈钢、镍基合金等材料在高温高压水中进行了恒载荷萌生实验.结合实验结果,提出了空洞形成模型.如图4 a所示,首先 (Stage 1),冷加工引入大量的空位[80 ] ,空位在浓度梯度的驱动下从晶粒晶格向晶界扩散.之后 (Stage 2) 晶界处不带电的空位在应力梯度的作用下沿晶界向高应力区扩散.最后 (Stage 3) 空位在高能形核位置 (例如晶界碳化物) 聚集,合并成空洞.空洞的存在使晶界弱化,空洞成为裂纹萌生的前驱体,弱化晶界在应力和水化学条件的共同作用下很容易产生应力腐蚀,萌生裂纹. ...
Theory of the formation of lattice defects during plastic strain
1
1955
... Arioka等[30 ,49 ,53 ,78 ,79 ] 对冷加工的碳钢、不锈钢、镍基合金等材料在高温高压水中进行了恒载荷萌生实验.结合实验结果,提出了空洞形成模型.如图4 a所示,首先 (Stage 1),冷加工引入大量的空位[80 ] ,空位在浓度梯度的驱动下从晶粒晶格向晶界扩散.之后 (Stage 2) 晶界处不带电的空位在应力梯度的作用下沿晶界向高应力区扩散.最后 (Stage 3) 空位在高能形核位置 (例如晶界碳化物) 聚集,合并成空洞.空洞的存在使晶界弱化,空洞成为裂纹萌生的前驱体,弱化晶界在应力和水化学条件的共同作用下很容易产生应力腐蚀,萌生裂纹. ...
A high-resolution characterization of the initiation of stress corrosion crack in Alloy 690 in simulated pressurized water reactor primary water
3
2020
... Moss等[23 ,81 ] 用SSRT实验研究了690合金SCC萌生.他们根据萌生裂纹的结构和成分分析,结合以前针对600合金的选择性氧化的SCC模型和690合金的高Cr含量特性,提出了动态应变条件下的690合金的SCC萌生模型.其机理如图5 所示.起初,Cr沿晶界扩散,在晶界上方形成一层致密的Cr2 O3 氧化膜,而Cr沿晶界扩散会促使形成贫Cr区和造成晶界迁移 (图5 a).Cr2 O3 膜由于脆性较大,会在动态应变下发生破裂.导致氧会沿晶界扩散而形成晶界氧化物,随着氧化进行,贫Cr区逐渐扩大,晶界强度逐渐降低 (图5 b).当外加应力高于晶界强度时,就会萌生裂纹,而当贫Cr程度达到不能在裂尖形成保护性的氧化膜,则裂纹就会继续扩展 (图5 c).Volpe等[82 ] 在600合金中也观察到了晶界优先氧化和晶界迁移现象.说明晶界氧化和晶界迁移确实会促使镍基合金SCC的萌生. ...
... [
81 ]
Schematics of the SCC initiation stages of alloy 690 in simulated PWR primary environment under dynamic straining: (a) formation of compact Cr<sub>2</sub>O<sub>3</sub> above the migrated grain boundary, (b) intergranular oxidation as the surface Cr<sub>2</sub>O<sub>3</sub> is breached by straining, (c) crack nucleation within the intergranular oxide as the oxidation proceeds along the migration zone<sup>[<xref ref-type="bibr" rid="R81">81</xref>]</sup> Fig.5 ![]()
实际上述的动态应变下的690合金萌生模型与内氧化模型关系紧密,而实际实验中还有600合金氢气环境中的SCC萌生模型[83 ,84 ] 、冷变形诱导晶界类型转变[39 ] 、应变诱导马氏体转变[48 ] 以及引入表面细晶层等[34 ] 相关的SCC萌生机理解释.但是整体SCC萌生机理研究不深入,机理适用范围较小,想要与实际的SCC萌生时间等指标建立较好的定量关系还有很大的差距. ...
... [
81 ]
Fig.5 ![]()
实际上述的动态应变下的690合金萌生模型与内氧化模型关系紧密,而实际实验中还有600合金氢气环境中的SCC萌生模型[83 ,84 ] 、冷变形诱导晶界类型转变[39 ] 、应变诱导马氏体转变[48 ] 以及引入表面细晶层等[34 ] 相关的SCC萌生机理解释.但是整体SCC萌生机理研究不深入,机理适用范围较小,想要与实际的SCC萌生时间等指标建立较好的定量关系还有很大的差距. ...
Correlation between grain boundary migration and stress corrosion cracking of alloy 600 in hydrogenated steam
1
2020
... Moss等[23 ,81 ] 用SSRT实验研究了690合金SCC萌生.他们根据萌生裂纹的结构和成分分析,结合以前针对600合金的选择性氧化的SCC模型和690合金的高Cr含量特性,提出了动态应变条件下的690合金的SCC萌生模型.其机理如图5 所示.起初,Cr沿晶界扩散,在晶界上方形成一层致密的Cr2 O3 氧化膜,而Cr沿晶界扩散会促使形成贫Cr区和造成晶界迁移 (图5 a).Cr2 O3 膜由于脆性较大,会在动态应变下发生破裂.导致氧会沿晶界扩散而形成晶界氧化物,随着氧化进行,贫Cr区逐渐扩大,晶界强度逐渐降低 (图5 b).当外加应力高于晶界强度时,就会萌生裂纹,而当贫Cr程度达到不能在裂尖形成保护性的氧化膜,则裂纹就会继续扩展 (图5 c).Volpe等[82 ] 在600合金中也观察到了晶界优先氧化和晶界迁移现象.说明晶界氧化和晶界迁移确实会促使镍基合金SCC的萌生. ...
Influence of dissolved hydrogen on structure of oxide film on alloy 600 formed in primary water of pressurized water reactors
1
2003
... 实际上述的动态应变下的690合金萌生模型与内氧化模型关系紧密,而实际实验中还有600合金氢气环境中的SCC萌生模型[83 ,84 ] 、冷变形诱导晶界类型转变[39 ] 、应变诱导马氏体转变[48 ] 以及引入表面细晶层等[34 ] 相关的SCC萌生机理解释.但是整体SCC萌生机理研究不深入,机理适用范围较小,想要与实际的SCC萌生时间等指标建立较好的定量关系还有很大的差距. ...
Oxidation products of INCONEL alloys 600 and 690 in pressurized water reactor environments and their role in intergranular stress corrosion cracking
1
2006
... 实际上述的动态应变下的690合金萌生模型与内氧化模型关系紧密,而实际实验中还有600合金氢气环境中的SCC萌生模型[83 ,84 ] 、冷变形诱导晶界类型转变[39 ] 、应变诱导马氏体转变[48 ] 以及引入表面细晶层等[34 ] 相关的SCC萌生机理解释.但是整体SCC萌生机理研究不深入,机理适用范围较小,想要与实际的SCC萌生时间等指标建立较好的定量关系还有很大的差距. ...
核电站关键材料在微纳米尺度上的环境损伤行为研究—进展与趋势
1
2011
... 针对上述研究不足,未来要继续研究各种因素对核用结构材料的SCC萌生的影响,提供更多的基础研究数据探究相应的机理.在实际摸索中不断改进研究方法和选择合适的实验参数,使实验研究更加接近于实际服役状态.而随研究技术和方法的不断进步和成熟,研究也会越来越深入到微纳米尺度[85 ] .在更微观的层次上探究SCC萌生的转变过程,揭示萌生机理.随着研究的不断深入和数据的不断积累,最终使实验结果从定性化转向定量化,建立有效的萌生时间和裂纹萌生临界长度的评估方法.从而能够比较准确地对核电站的寿命进行评估,也可以从根本上为改善核电材料性能或制定更加规范化的核电运行准则提供理论基础,减缓材料失效和延长核电站的寿命. ...
核电站关键材料在微纳米尺度上的环境损伤行为研究—进展与趋势
1
2011
... 针对上述研究不足,未来要继续研究各种因素对核用结构材料的SCC萌生的影响,提供更多的基础研究数据探究相应的机理.在实际摸索中不断改进研究方法和选择合适的实验参数,使实验研究更加接近于实际服役状态.而随研究技术和方法的不断进步和成熟,研究也会越来越深入到微纳米尺度[85 ] .在更微观的层次上探究SCC萌生的转变过程,揭示萌生机理.随着研究的不断深入和数据的不断积累,最终使实验结果从定性化转向定量化,建立有效的萌生时间和裂纹萌生临界长度的评估方法.从而能够比较准确地对核电站的寿命进行评估,也可以从根本上为改善核电材料性能或制定更加规范化的核电运行准则提供理论基础,减缓材料失效和延长核电站的寿命. ...
