表面处理工艺对TC4钛合金微弧氧化膜层及电偶电流的影响
1.
2.
Effect of Post Surface Treatment of Micro-arc Oxidation Films/TC4 Ti-alloy on Their Morphology and Galvanic Corrosion Performance
1.
2.
通讯作者: 张慧杰,E-mail:349502439@qq.com,研究方向为钛合金
收稿日期: 2020-09-04 修回日期: 2020-10-23 网络出版日期: 2021-09-24
基金资助: |
|
Corresponding authors: ZHANG Huijie, E-mail:349502439@qq.com
Received: 2020-09-04 Revised: 2020-10-23 Online: 2021-09-24
作者简介 About authors
杨胜,男,1975年生,博士,高级工程师
利用扫描电镜及电化学工作站研究了经不同处理后TC4钛合金的微弧氧化膜层微观形貌和电偶电流密度。结果表明:高温氧化未使微弧氧化膜层表面形貌发生明显改变;TC4钛合金与钢接触时极易发生电偶腐蚀,不能直接接触使用;对钛合金进行微弧氧化处理后可降低电偶电流密度及电偶腐蚀敏感性;硅烷化封孔处理对微弧氧化膜层的电偶电流密度影响甚小;微弧氧化后进行高温氧化及硅烷化封孔处理明显降低TC4钛合金的电偶电流密度。
关键词:
MAO (Micro-arc oxidation) films on TC4 Ti-alloy was prepared, and which then subjected to different post-treatments such as silanization sealing and high temperature oxidation. The MAO/TC4 Ti-alloy before and after post-treatments was characterized by SEM and electrochemical workstation in terms of their surface morphology and performance in galvanic corrosion. The results shows that the surface morphology of the micro-arc oxide film is not significantly changed by high temperature oxidation. TC4 Ti-alloy can easily be suffered from galvanic corrosion when contacting with steel, while the galvanic current density and galvanic corrosion sensitivity of TC4 Ti-alloy couple can be reduced after micro-arc oxidation treatment. The galvanic current density of MAO/TC4 Ti-alloy couple is little affected by silanization sealing treatment, but it is obviously reduced by combined treatments of high temperature oxidation and then silanization sealing.
Keywords:
本文引用格式
杨胜, 张慧杰, 向午渊, 欧阳涛, 肖芬, 周慧.
YANG Sheng, ZHANG Huijie, XIANG Wuyuan, OUYANG Tao, XIAO Fen, ZHOU Hui.
本文采用微弧氧化、微弧氧化+高温氧化、微弧氧化+硅烷化封孔、微弧氧化+高温氧化+硅烷化封孔等几种处理方法对TC4钛合金表面微弧氧化膜层进行处理,考察不同表面处理工艺条件对TC4钛合金微弧氧化膜层及电偶电流的影响。
1 实验方法
实验材料采用湖南湘投金天钛金属股份有限公生产的2.5 mm规格TC4钛合金板材,其主要化学成分 (质量分数,%) 为:Al 6.47、V 4.2、 Fe 0.22、C 0.01、O 0.16、Ti余量。取120 mm×25 mm×2.5 mm的TC4钛合金板材,对其微弧氧化处理后进行高温氧化及封孔处理,具体工艺为:1#试样表面经微弧氧化处理、2#试样表面经微弧氧化+高温氧化处理、3#试样表面微弧氧化+硅烷化封孔处理、4#试样表面经微弧氧化+高温氧化+硅烷化封孔处理。微弧氧化采用正恒流电脉冲控制方式,电解液温度控制在20~35 ℃。微弧氧化膜层的高温氧化温度为450 ℃,高温氧化氛围为空气。封孔处理采用硅烷偶联剂水解溶液。实验后采用FEI Quanta-200型环境扫描电镜 (SEM) 观察微弧氧化膜层的微观形貌,并采用PAR2273电化学工作站测量TC4钛合金与925钢耦合的电偶电流密度。
2 结果与分析
2.1 表面处理工艺对微弧氧化膜层微观形貌的影响
图1
图1
高温氧化前后的微弧氧化膜层微观形貌
Fig.1
Morphologies of MAO film (a) and MAO+high temperature oxidation (b)
2.2 表面处理工艺对微弧氧化膜层硅烷化封孔效果的影响
经过微弧氧化处理以及微弧氧化+高温氧化处理后的试样均经3次硅烷化处理的3#和4#试样的表面微观形貌如图2所示。由图2可知,表面经微弧氧化处理后直接进行硅烷化处理的3#试样,微弧氧化膜的表面存在一层灰色的膜,微孔缺陷得到一定程度的封闭;这是由于TC4钛合金表面氧化物颗粒的疏松结构,为硅烷水解溶液向内部沉积提供了有利通道。但由于沉积的硅烷膜较薄且分布不均,微弧氧化膜的表面仍然存在一定的微孔缺陷。而微弧氧化+高温氧化处理后再经硅烷化处理后的4#试样,微弧氧化膜层的表面获得一层厚且较为均匀的灰色膜,不存在微孔缺陷。经微弧氧化+大气高温氧化处理后的微弧氧化膜层,在微弧氧化膜层的多孔结构以及界面处氧化物颗粒的疏松结构[16]的共同作用下,使得微弧氧化膜层经硅烷化处理后在表面获得更厚、更均匀的硅烷沉积膜。
图2
图2
高温氧化前后微弧氧化膜层封孔后微观形貌
Fig.2
Morphologies of MAO+silanization treatment (a) and MAO+high temperature oxidation+silanization treatment (b)
通过以上对比可知,高温氧化处理对微弧氧化膜层的后续硅烷化封孔产生了积极的作用,使微弧氧化膜层表面沉积了一层较厚的硅烷膜,全部封闭了微弧氧化膜层的微孔。
2.3 表面处理工艺对微弧氧化膜层电偶电流的影响
经过不同表面处理后的TC4钛合金与925钢耦合后测定其电偶电流。表面未经处理的TC4钛合金试样与925钢耦合后,平均腐蚀电流密度为1.27 μA/cm2,电偶腐蚀敏感性为C级,属于不允许接触使用。
将TC4钛合金表面经微弧氧化处理后再与925钢耦合时,使电偶腐蚀电流从1.27 μA/cm2降到0.19 μA/cm2,其电偶腐蚀敏感性从C级降低到A级,抗电偶腐蚀性优良,按标准属于可以使用范围。进一步将经微弧氧化后的TC4钛合金经硅烷化封孔处理后,其电偶电流密度仅降低到0.18 μA/cm2,说明进一步的封孔处理对降低电偶腐蚀的作用较小。而将经微弧氧化后的TC4钛合金先经过高温氧化处理后再进行硅烷化封孔处理,与925钢耦合后其平均电偶电流降低至0.04 μA/cm2,较微弧氧化及微弧氧化+硅烷化封孔处理的试样降低了一个数量级、较未经表面处理的试样降低了两个数量级,说明微弧氧化+高温氧化+硅烷化封孔处理后在表面形成的更厚、更均匀的硅烷沉积膜能显著降低平均电偶电流密度,显著地提高了钛合金抗腐蚀性能。
TC4钛合金-925钢的电偶电流-时间曲线如图3所示。未经微弧氧化处理的TC4钛合金与925钢接触后,随着时间的延长,电偶电流逐渐下降,约50000 s后趋于稳定;经表面处理后的TC4钛合金,在接触后较短时间内,电偶电流迅速下降并趋于稳定。其中,微弧氧化后进行高温氧化并硅烷化封孔的试样,在与925钢接触后,约2000 s后电偶电流趋于稳定,用时最短。产生这种现象的原因在于,钛合金微弧氧化后在表面有一层稳定性好的氧化膜,可以有效降低电偶电流;微弧氧化后进行硅烷化封孔处理使表面微弧氧化膜层的一些孔洞被较薄的硅烷膜覆盖,进一步降低了电偶电流;微弧氧化后进行高温氧化并硅烷化封孔处理后,表面由于有较厚、较均匀的硅烷沉积膜的阻挡作用,大幅度降低了电偶电流。

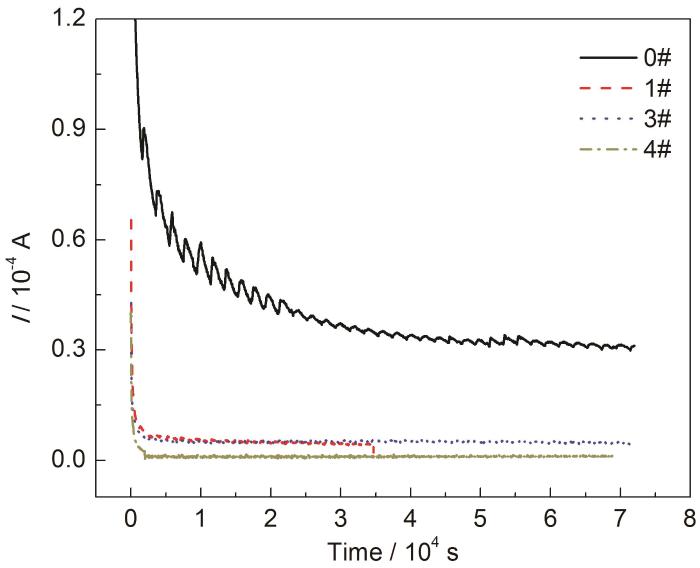

图3
图3
不同处理工艺条件下TC4钛合金-钢电偶电流-时间曲线
Fig.3
Galvanic current-time curves of TC4 Ti-alloy with 925 steels after different treatment
3 结论
(1) 高温氧化未使微弧氧化膜层表面形貌发生明显改变,但对微弧氧化膜层的后续硅烷化封孔处理产生积极的影响,能将微弧氧化膜层中的孔洞及微裂纹全部封闭。
(2) 对TC4钛合金表面进行处理能降低TC4钛合金和925钢耦合时的电偶电流密度,可以大幅度降低TC4钛合金和925钢接触腐蚀的敏感性。为避免TC4钛合金和925钢在腐蚀介质下发生电偶腐蚀,微弧氧化+高温氧化+硅烷化封孔处理是有效的防护措施。
