金属学报 2015 , 51 (11): 1384-1390 https://doi.org/10.11900/0412.1961.2015.00072

Ge_xSe₉₀_-_xSb₁₀硫系玻璃的热力学特性和动力学脆性研究^*

李姣姣, 坚增运, 朱满, 许军锋, 常芳娥, 相敏

西安工业大学材料与化工学院, 西安 710021

STUDY ON THERMODYNAMIC PROPERTIES AND KINETICS FRAGILITY OF Ge_xSe₉₀_-_xSb₁₀ CHALCOGENIDE GLASSES

LI Jiaojiao, JIAN Zengyun, ZHU Man, XU Junfeng, CHANG Fang'e, XIANG Min

School of Materials and Chemical Engineering, Xi'an Technological University, Xi'an 710021

中图分类号: O751

通讯作者: Correspondent: JIAN Zengyun, professor, Tel: (029)86173321, E-mail: jianzengyun@xatu.edu.cn

修回日期: 2015-01-28

网络出版日期: --

基金资助: *国家重点基础研究发展计划项目2011CB610403, 国家自然科学基金项目51371137, 51071115, 51171136, 51301125 和51401156, 陕西省科技厅自然科学基金项目2012JM6010 和2014JM6225, 以及陕西省教育厅自然科学基金项目2013JK0907 资助

作者简介:

作者简介: 李姣姣, 女, 1989 年生, 硕士生

展开

摘要

采用DSC对熔融-淬冷法制备的Ge_xSe₉₀_-_xSb₁₀ (x=20, 23, 25, 30)玻璃及其晶体的性质进行了研究, 获得了Ge_xSe₉₀_-_xSb₁₀玻璃在不同加热速率下的玻璃化转变温度T_g以及玻璃与晶体的比热容和熵随温度的变化关系, 在此基础上确定出了Ge_xSe₉₀_-_xSb₁₀的动力学理想玻璃化转变温度T₀, 热力学理想玻璃转变温度T_K (Kauzmann温度)及动力学脆性参数m. 结果表明, Ge_xSe₉₀_-_xSb₁₀的T_g, 玻璃与晶体的比热容和熵均随着升温速率的增加而增大. T_g和T₀随Ge含量的增加呈现先增大后减小的变化规律, T_K随Ge含量的增加呈现线性增大的规律. Ge_xSe₉₀_-_xSb₁₀玻璃的m, T_g/T_K, T_g/T_m和T_g/T₀分别为20.7~23.2, 1.183~1.352, 0.678~0.742和1.006~1.019. Ge_xSe₉₀_-_xSb₁₀玻璃的m均小于30, T_g/T_K均大于1.1, 说明其为典型的“强”熔体; T_g/T_m均大于2/3, 说明其玻璃化形成能力比较强.

关键词： Ge_xSe₉₀_-_xSb₁₀玻璃 ; 玻璃化转变温度 ; 比热容 ; 动力学脆性

Abstract

The properties of the glasses and crystals of Ge_xSe₉₀_-_xSb₁₀ (x=20, 23, 25, 30) prepared with melt quenching method have been analyzed by DSC. The glass transition temperature (T_g) of Ge_xSe₉₀_-_xSb₁₀ glasses at different heating rates, the specific heat capacity and the entropy of the glasses and the crystals have been obtained. And on this basis, the kinetics ideal glass transition temperature (T₀), the thermodynamics ideal glass transition temperature (T_K) (Kauzmann temperature) and the kinetic fragility index (m) of Ge_xSe₉₀_-_xSb₁₀ glasses have been determined. It is found that T_g, the specific heat capacity and the entropy increase with increasing the heating rate. T_g and T₀ first increase and then decrease with increasing the Ge content, while T_K increases linearly with the increase of Ge content. The m, T_g/T_K, T_g/T_m and T_g/T₀ are estimated to be 20.7~23.2, 1.183~1.352, 0.678~0.742 and 1.006~1.019, respectively. For each Ge_xSe₉₀_-_xSb₁₀ glass in this work, its m is smaller than 30 and T_g/T_K is larger than 1.1, which means that the Ge_xSe₉₀_-_xSb₁₀ glass should be considered as a strong melt. The value of T_g/T_m is larger than 2/3, which indicates that amorphous Ge_xSe₉₀_-_xSb₁₀ can be formed easily.

Keywords： Ge_xSe₉₀_-_xSb₁₀ glass ; glass transition temperature ; specific heat capacity ; kinetic fragility

PDF (905KB) 元数据多维度评价相关文章收藏文章

本文引用格式导出 EndNote Ris Bibtex

李姣姣, 坚增运, 朱满, 许军锋, 常芳娥, 相敏. Ge_xSe₉₀_-_xSb₁₀硫系玻璃的热力学特性和动力学脆性研究^*[J]. , 2015, 51(11): 1384-1390 https://doi.org/10.11900/0412.1961.2015.00072

LI Jiaojiao, JIAN Zengyun, ZHU Man, XU Junfeng, CHANG Fang'e, XIANG Min. STUDY ON THERMODYNAMIC PROPERTIES AND KINETICS FRAGILITY OF Ge_xSe₉₀_-_xSb₁₀ CHALCOGENIDE GLASSES[J]. 金属学报, 2015, 51(11): 1384-1390 https://doi.org/10.11900/0412.1961.2015.00072

金属玻璃具有不同于传统材料的优良性能, 因此近些年来科学工作者对其做了广泛的研究. 玻璃化转变是非晶研究的一个主要分支. 表征熔体玻璃化转变有3个特征温度: 实际名义玻璃化转变温度T_g^[1-4]、动力学理想玻璃化转变(VFT温度)温度T₀^[1-4]、热力学理想玻璃化转变温度T_K (即Kauzmann温度^[5], 该温度下液体与对应晶体熵值相等, 是过冷熔体存在的极限温度). 只有知道T_g, T₀, T_K的精确数据及其相关规律, 才能确定过冷熔体和玻璃基体中亚临界晶核和临界晶核的演变规律, 实现对非晶材料非晶形成能力的正确预测和成分的准确设计^[6-8]. 表征玻璃性质的另一个重要参数是液体的脆性参数m. Angell^[9]提出了“熔体脆性”的概念, 根据m的大小可将熔体划分为强性熔体和脆性熔体2大类, 以描述熔体的结构特征及玻璃的动力学行为.

研究人员对金属玻璃的T_g, T₀, T_K和m已进行了大量研究^[10-25]. 蒋青等^[17]通过测量Pt_69.0Ni_9.6P_21.4合金晶体、熔体比热容和熵随温度的变化关系, 确定出了该合金的T_K. Jiang等^[12]通过实验和计算得到了Zr₄₆(Cu_4.5/5.5Ag_1/5.5)₄₆Al₈合金的T_g, T₀和T_K. Gallino等^[26]通过量热法和热机械分析研究了铂基非晶的比热容和黏度, 建立了黏度测量的VFT关系, 并从比热容函数计算出温度相关的结构熵. 目前, 人们已经获得了锆基^[10-16]、铂基^[11,17,18]、镧基^[19-22]、钯基^{[10-14,23,24]}等很多金属非晶体系的T_g, T₀和T_K; 并已经获得了大多数非晶的m. Jia等^[19] 研究了镧基非晶的热力学脆性特性, 提出了热力学脆性系数M_ΔS的概念, 指出熔体的M_ΔS与m之间存在线性关系.

硫系玻璃具有优异的成玻成纤能力、良好的热稳定性和优异的光学性能, 且可通过精密模压技术一次成型出复杂的红外光学元件^[27-29], 有望替代传统Ge单晶和ZnSe单晶应用于热成像领域. 获得硫系玻璃的有关性质是实现其应用开发的前提. Vázquez等^[29]研究了Ge_xSb_0.23_-_ySe_0.77_-_x₊_y玻璃在不同升温速率下的T_g, 并得出其晶化激活能. Lee等^[30]研究了不同成分富Ge的Ge-Se-Sb玻璃的T_g随各成分的变化关系, 发现Ge-Se-Sb玻璃的T_g主要受Ge含量的影响. 但目前对Ge-Se-Sb硫系玻璃T₀, T_K和m的研究还比较少, 特别是对T_K的研究尚未见报道. 本工作主要研究Ge_xSe₉₀_-_xSb₁₀ (x=20, 23, 25, 30, 原子分数)玻璃转化特征温度T_g, T₀, T_K和m及其相关关系.

1 实验方法

合成Ge_xSe₉₀_-_xSb₁₀ (x=20, 23, 25, 30)玻璃和晶体的原料选用纯度为99.999%的Ge, Se和Sb. 反应容器选用内径为15 mm的高纯石英管. 首先, 用氢氟酸、丙酮和去离子水清洗石英管, 并将其置于真空烘箱内在423 K下烘烤12 h; 然后, 将称量好的Ge, Se和Sb按一定化学计量比装入石英管并在393 K烘烤6 h; 最后在10^-⁴ Pa真空度下用氢氧焰将石英管熔封. 玻璃和晶体试样的烧制在摇摆炉中进行. 烧制过程如下: 先将熔封在石英管中的试样在摇摆炉升温至513 K保温12 h, 再升温到903 K保温12 h, 然后升温到1173 K保温12 h, 并使摇摆炉左右摇动以保证试管内原料混合均匀; 最后将试样从炉中取出并置于空气中冷却, 即可获得Ge_xSe₉₀_-_xSb₁₀玻璃试样. 晶体试样的获取采用如下工艺: 先将试样从高温降温至773 K并保温72 h, 然后随炉冷却到室温, 即可制备得到Ge_xSe₉₀_-_xSb₁₀晶体试样.

采用DSC 823e型差示扫描量热仪测定Ge_xSe₉₀_-_xSb₁₀玻璃在升温过程中的加热曲线, 温度和热量均采用标样In和Zn进行校准和标定, 测量精度为±0.02 K. 升温速率分别设置为0.167, 0.333, 0.500和0.667 K/s, 采用导热性较好的铝坩埚.

玻璃和晶体比热容c_p(T)(其中, T为热力学温度)的测定采用蓝宝石校正法. 每个试样的比热容需要分别测出空坩埚、蓝宝石和样品的热流. 热流的测量采用分段保温法: 升温速率R_h为0.167 K/s, 起始保温温度为373 K, 保温温度间隔为150 K, 保温时间为10 min. 试样的质量为20 mg, 颗粒尺寸为75 mm. 测量过程中采用高纯度Ar气保护. 为了确保实验结果的准确性, 每组实验均测量4次.

试样的热流Q可以表示为:

(1) $Q = c_{p} (T) \cdot m_{s a m} \cdot R_{h}$

其中, m_sam为样品的质量. 在相同的升温速率下, DSC的测量热流与基线热流的差值与热容(c_p(T)m_sam)成正比. 在一定温度范围内可以表示为:

(2) $\frac{Q - Q_{b l}}{Q_{s a p} - Q_{b l s}} = \frac{c_{p} (T) \cdot m_{s a m}}{c_{p} {(T)}_{s a p} \cdot m_{s a p}}$

式中, Q_bl和Q_bls分别为样品空坩埚与蓝宝石空坩埚的基线热流, Q_sap为测得的蓝宝石热流, c_p(T)_sap与m_sap分别为标准蓝宝石比热容及质量. 由式(2)可得:

显示原图| 下载原图ZIP| 生成PPT

图1 Ge_xSe₉₀_-_xSb₁₀ (x=20, 23, 25, 30)玻璃的XRD谱

Fig.1 XRD spectra of Ge_xSe₉₀_-_xSb₁₀ (x=20, 23, 25, 30) glasses

(3) $c_{p} (T) = \frac{(Q - Q_{b l}) \cdot c_{p} {(T)}_{s a p} \cdot m_{s a p}}{(Q_{s a p} - Q_{b l s}) \cdot m_{s a m}}$

Ge_xSe₉₀_-_xSb₁₀玻璃的结构采用XRD-6000型X射线衍射(XRD)仪分析. 实验时的扫描范围为10°~80°, 扫描速率为4°/min.

2 实验结果与讨论

2.1 XRD分析

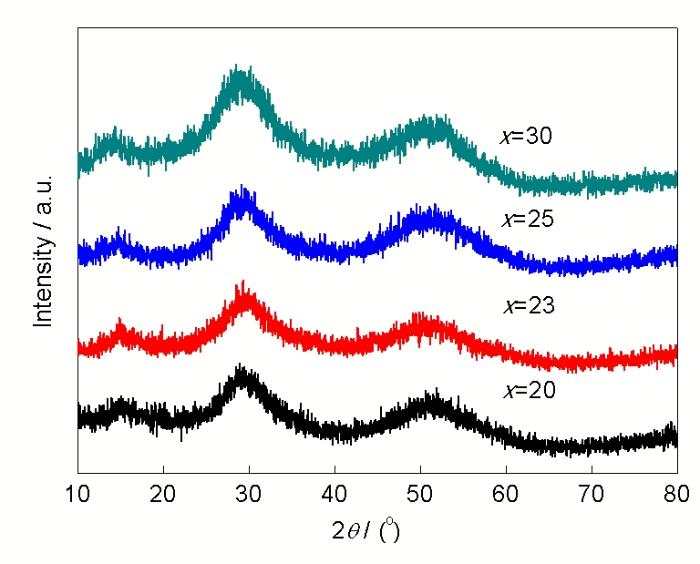

图1为GexSe90-xSb10 (x=20, 23, 25, 30)试样的XRD谱. 可见, 在2q为15°, 30°和51°处存在3个宽化衍射包的漫散峰, 这是硫系玻璃典型的结构特征, 说明制备得到的GexSe90-xSb10硫系玻璃试样具有完全的非晶态结构.

2.2 玻璃化转变温度T_g

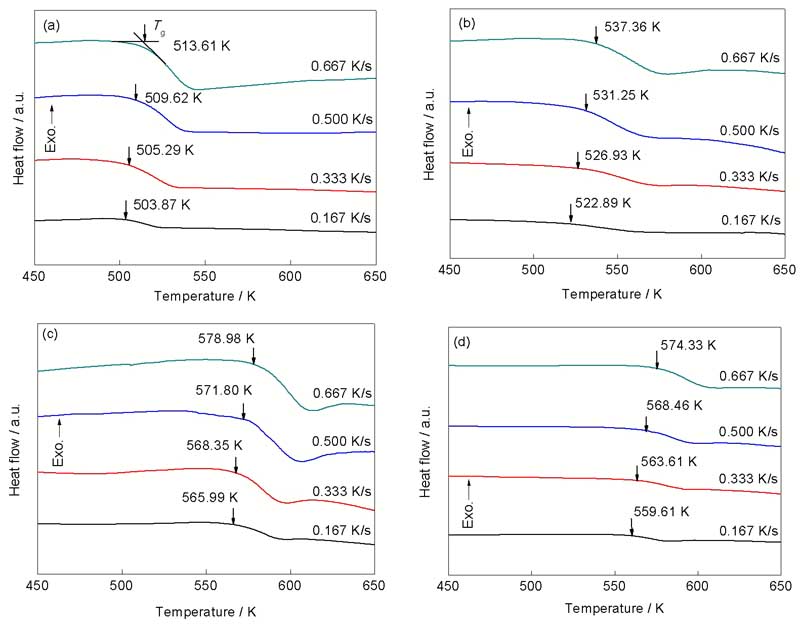

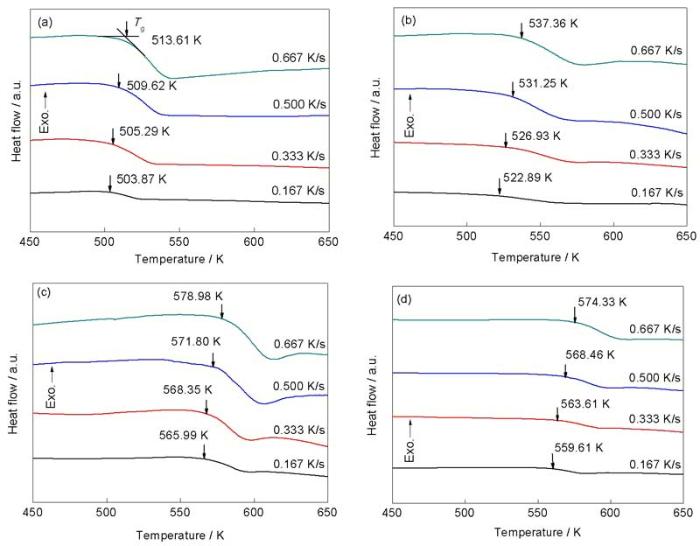

图2给出了Ge_xSe₉₀_-_xSb₁₀ (x=20, 23, 25, 30)玻璃在不同升温速率下的DSC曲线, 图中标出了玻璃化转变温度T_g. 可以看出, Ge_xSe₉₀_-_xSb₁₀玻璃的T_g不仅受升温速率的影响, 也受Ge含量的影响. 在相同升温速率条件下, Ge_xSe₉₀_-_xSb₁₀玻璃试样的T_g先随Ge含量增加而升高; 当Ge含量为25%时, T_g达到最大值; Ge含量超过25%后, T_g随Ge含量增加而降低. 这种变化规律与Vázquez等^[29]在Ge_xSb_0.23_-_ySe_0.77_-_x₊_y玻璃中的研究结果相一致. 随着升温速率的增大, 4种成分Ge_xSe₉₀_-_xSb₁₀玻璃试样的T_g均向高温方向偏移, 玻璃化转变的动力学效应显著. 这与增加升温速率使弛豫时间减小有关. 随着升温速率的增加, 升温过程所经历的时间减小, 玻璃需要更高的温度弛豫到过冷液相^[31], 导致T_g不断增大.

硫系红外玻璃中的总体平均键能是影响玻璃化转变温度的主要因素^[32,33]. 总体平均键能越大, T_g越高. Ge-Se-Sb玻璃中存在的化学键及其键能^[32]分别为: Ge-Ge键1.63 eV, Se-Se键1.90 eV, Sb-Sb键1.31 eV, Sb-Se键1.86 eV, Ge-Se键2.12 eV以及Ge-Sb键1.48 eV. 由化学阀值理论可知, 异级键Ge-Se键和Sb-Se键优先于同级键Ge-Ge键、Se-Se键和Sb-Sb键的形成.

显示原图| 下载原图ZIP| 生成PPT

图2 Ge_xSe₉₀_-_xSb₁₀硫系玻璃在不同升温速率下的DSC曲线

Fig.2 DSC curves of Ge_xSe₉₀_-_xSb₁₀ chalcogenide glasses with different heating rates (T_g—glass transition temperature)(a) x=20 (b) x=23 (c) x=25 (d) x=30

总体平均键能<E>可以表示为^[32]:

(4) $< E > = E_{c} + E_{r m}$

式中, E_c表示交联结构原子的平均键能, E_rm表示交联结构之外的平均每个原子的结合能. 在富Se结构中(x=20, 23, 25), E_rm和E_c可以表示为:

(5) $E_{r m} = 2 (\frac{1}{2} < N > - P_{r}) E_{S e - S e} / < N >$

(6) $E_{c} = P_{r} ∙ E_{h b}$

在少Se结构中(x=30), E_rm 和E_c可以表示为:

(7) $E_{r m} = 2 (\frac{1}{2} < N > - P_{p}) E_{< >} / < N >$

(8) $E_{c} = P_{p} \cdot E_{h b}$

式中, <N>表示平均配位数, <N>=m_GeN_Ge+ m_SeN_Se+m_SbN_Sb (其中, N_Ge, N_Se, N_Sb分别表示Ge, Se和Sb的原子配位数, 分别为4, 2和3^[32]; m_Ge, m_Se和m_Sb 分别表示Ge, Se和Sb的摩尔分数); P_r与P_p分别表示富Se结构和少Se结构的交联程度; E_hb表示异级的平均键能; E_Se-Se表示Se-Se键的键能; E_<>表示Ge-Ge, Sb-Sb和Ge-Sb键的平均键能, E_<>=(E_Ge-Ge+E_Sb-Sb+E_G_e-Sb)/3. E_hb, P_r和P_p分别为:

(10) $P_{r} = m_{G e} \cdot N_{G e} + m_{S e} \cdot N_{S b}$

(11) $P_{p} = m_{S e} \cdot N_{S e}$

式中, E_Ge-Se和E_Se-Sb分别表示Ge-Se键和Se-Sb键的键能. 将各键能值带入公式(4)~(11)中, 得出Ge_xSe₉₀_-_xSb₁₀ (x=20, 23, 25, 30) 4种成分玻璃的平均键能分别为2.48, 2.60, 2.68和2.65 eV. 可见, 在Ge_xSe₉₀_-_xSb₁₀玻璃中, 总体平均键能随Ge含量的增加呈先增大后减小的规律, 含量为25%时, 平均键能达到最大值. 这与图2的实验结果(Ge含量为25%时, T_g达到最大值)一致.

2.3 理想玻璃化转变温度T₀

由Vogel-Fulcher方程^[24]可知:

(12) $R_{h} = A e x p \frac{D T_{0}}{T_{0} - T_{g}}$

式中, A, D和T₀为拟合参数; T₀表示当R_h→0时的玻璃化转变温度, 即动力学理想玻璃化转变温度.

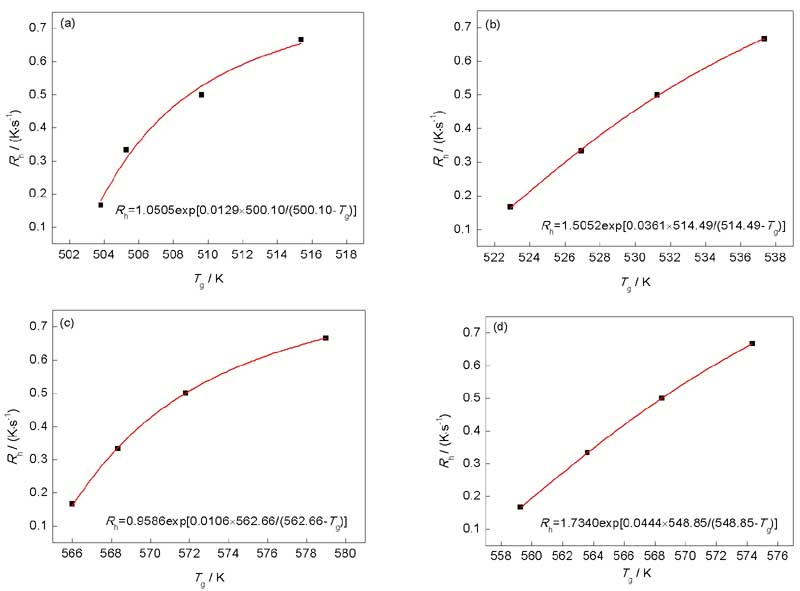

采用Vogel–Fulcher方程对Ge_xSe₉₀_-_xSb₁₀ (x=20, 23, 25, 30)玻璃的升温速率与玻璃化转变温度进行拟合, 结果见图3. 由图中曲线拟合结果可知, Ge_xSe₉₀_-_xSb₁₀玻璃的T₀分别为500.10, 514.49, 562.66和548.85 K. T₀随着Ge含量的增加呈现先增加后减小的变化规律, 与Vázquez等^[29]在文献中得出的数据所计算得到的T₀随Ge含量的变化规律相一致.

显示原图| 下载原图ZIP| 生成PPT

图3 Ge_xSe₉₀_-_xSb₁₀硫系玻璃升温速率随玻璃化转变温度的变化及Vogel-Fulcher拟合曲线

Fig.3 Heating rate (R_h) as a function of T_g, and the Vogel-Fulcher fitting curves for Ge_xSe₉₀_-_xSb₁₀ chalcogenide glasses

2.4 热力学理想玻璃化转变温度T_K的确定

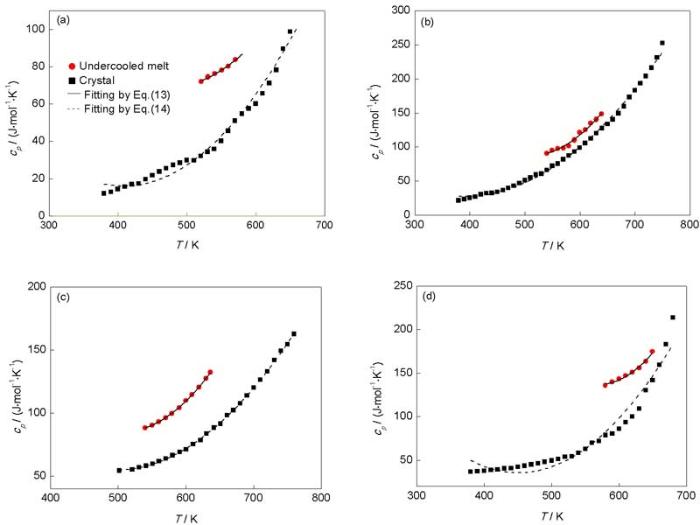

Ge_xSe₉₀_-_xSb₁₀ (x=20, 23, 25, 30)玻璃态(过冷熔体)试样在加热过程中的比热容及对应晶体态试样的比热容见图4. 图中实线与虚线分别为采用最小二乘法拟合得到的玻璃态试样比热容c_p^g(T)和晶体试样比热容c_p^c(T)的曲线. c_p^g(T)和c_p^c(T)可以表示为^[17]:

(13) $c_{p}^{g} (T) = a + b T + c T^{2}$

(14) $c_{p}^{c} (T) = d + e T + f T^{2}$

式中, a, b, c, d, e和f为拟合参数. 用式(13)和(14)拟合得到的Ge_xSe₉₀_-_xSb₁₀过冷熔体和晶体比热容的拟合参数如表1所示.

表1 Ge_xSe₉₀_-_xSb₁₀过冷熔体及晶体比热容的拟合参数

x	a	b	c	d	e	f
	Jmol^-¹K^-¹	Jmol^-¹K^-²	Jmol^-¹K^-³	Jmol^-¹K^-¹	Jmol^-¹K^-²	Jmol^-¹K^-³
20	391.39	-1.378	0.00147	239.97	-1.097	0.00134
23	1000.96	-3.612	0.00357	270.83	-1.254	0.00162
25	800.50	-2.826	0.00279	429.24	-1.518	0.00154
30	1886.87	-6.169	0.00543	605.75	-2.529	0.00281

新窗口打开

图4所示Ge_xSe₉₀_-_xSb₁₀晶体态试样比热容的测量区间均在高于373 K但低于熔化温度的范围内. 玻璃态试样比热容的测量区间均在高于T_g温度但低于结晶温度的范围内进行. 各成分硫系玻璃试样的比热容随Ge含量的增多而略有增加, 平均比热容约为117 J/(molK).

玻璃体(过冷熔体)和晶体的熵差ΔS^g-c(T)可表示为^[17]:

(15) $Δ S^{g - c} (T) = Δ S_{f} + \int_{T_{e}}^{T} (Δ c_{p}^{g - c} (T) / T) d T$

(16) $Δ c_{p}^{g - c} (T) = c_{p}^{g} (T) - c_{p}^{c} (T)$

式中, ΔS_f为熔化熵, 其表达式为ΔS_f=Σ_ix_iΔS_f_i(其中, x_i和ΔS_f_i分别为第i个组元的摩尔分数和第i个组元的熔化熵, 组元Ge, Se和Sb的熔化熵见文献[34]). 计算得到Ge_xSe₉₀_-_xSb₁₀ (x=20, 23, 25, 30)的ΔS_f分别为26.492, 26.644, 26.568和26.538 J/(mol·K).

显示原图| 下载原图ZIP| 生成PPT

图4 Ge_xSe₉₀_-_xSb₁₀ (x=20, 23, 25, 30)试样比热容随温度的变化

Fig.4 Specific heat capacity (c_p) for Ge_xSe₉₀_-_xSb₁₀ samples as a function of temperature (T)(a) x=20 (b) x=23 (c) x=25 (d) x=30

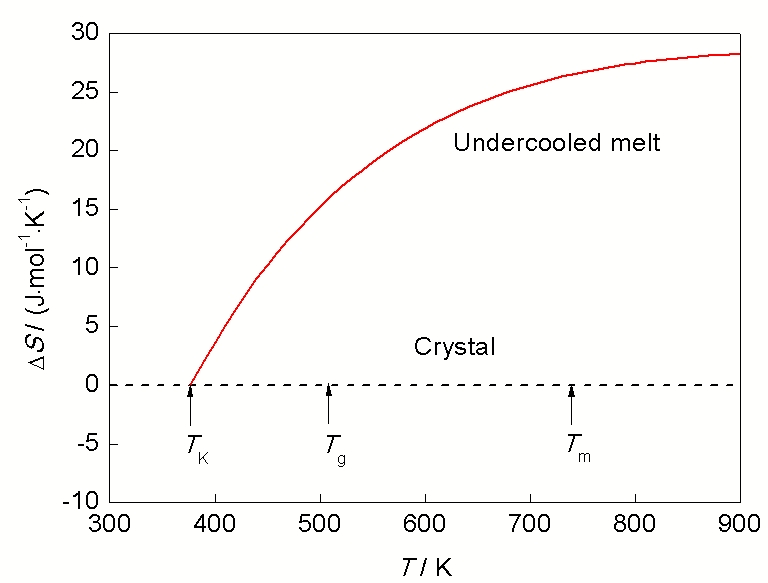

T_K为过冷熔体熵和晶体熵相等时的温度. 令∆S^g-c(T)=0, 即可求出T_K. 以典型成分Ge₂₀Se₇₀Sb₁₀玻璃为例, 计算所得的过冷熔体与晶体的熵函数见图5. 计算得到的T_K=376.89 K, 其值表示了成分为Ge₂₀Se₇₀Sb₁₀过冷熔体可以存在的最低温度. 同理可以计算得到Ge_xSe₉₀_-_xSb₁₀ (x=23, 25, 30)玻璃的T_K分别为401.68, 418.77和473.41 K.

图6绘出了T_K随x的变化图. 采用线性拟合可得:

(17) $T_{K} = 179.80 + 9.71 x$

可见, T_K随x含量的增加呈线性变化的规律. 即, Ge含量越高, 其过冷熔体能够存在的最低温度也越高.

显示原图| 下载原图ZIP| 生成PPT

图5 过冷Ge₂₀Se₇₀Sb₁₀熔体态与其晶体的熵差

Fig.5 Differences in entropy between the undercooled melt and crystal of Ge₂₀Se₇₀Sb₁₀

2.5 动力学脆性

研究^[35-38]表明, m可表示为:

(18) $m = {\frac{d l g τ (T)}{d (T_{g} / T)}|}_{T = T_{g}}$

式中, t(T)是依赖于温度的弛豫时间. 黏度与弛豫时间成正比, 所以可用切黏度h(T)近似替代t(T), 则m代表了黏度曲线在T_g时的斜率. 若用Arrhenius公式^[25]来描述h(T) , 则m就可表示为:

(19) $m = {\frac{d l g η (T)}{d (T_{g} / T)}|}_{T = T_{g}} = \frac{E}{R T_{g} l n 10}$

式中, R为气体常数, E为活化能. 用不同升温速率下测得的T_g, 由Kissinger方程^[39]计算得到相应的E, 然后将T_g和E代入式(19)即可计算得到m. 表2列出了4种成分硫系玻璃的m, 计算得出Ge_xSe₉₀_-_xSb₁₀ (x=20, 23, 25, 30)玻璃的m介于20.7~23.2之间. 这与其它成分的Ge-Se-Sb玻璃^[40]的计算得到的值(Ge₈Sb₁₅Se₇₇ (m=33.7), Ge₁₃Sb₂₃Se₆₄ (m=25.7)和Ge₁₈Sb₂₃Se₅₉ (m=32.4))接近.

表2 Ge_xSe₉₀_-_xSb₁₀硫系玻璃的特征温度与动力学参数

Table 2 Characteristic temperature and kinetic fragility index of Ge_xSe₉₀_-_xSb₁₀ glasses

x	T_g/ K	T_K/ K	T_m / K	T_g / T_m	T_g / T₀	T_g / T_K	m
20	503.81	376.89	743.06	0.678	1.007	1.337	22.5
23	522.89	401.68	760.67	0.687	1.016	1.302	20.7
25	565.99	418.77	762.37	0.742	1.006	1.352	23.2
30	559.26	473.41	768.70	0.728	1.019	1.183	21.3

Note: T_g—glass transition temperature, T_K—Kauzmann temperature, T₀—ideal glass transition temperature,T_m—melting temperature, m—fragility index

新窗口打开

m的大小反应了在T_g附近熔体结构的稳定性^[41],可以用来判断熔体的强弱. 一般将m<30的熔体定义为“强”的熔体, m>70的熔体定义为“脆”的熔体, m介于30~70之间的熔体为“中等强度”的熔体. 本工作研究的Ge_xSe₉₀_-_xSb₁₀ (x=20, 23, 25, 30)玻璃其m均小于30, 说明其为典型“强”的熔体.

T_g/T_K可以用来表征“强”的熔体在T_g时的特征, 定性判定熔体的“强”和“脆”^[4]^[2]. Ge_xSe₉₀_-_xSb₁₀ (x=20, 23, 25, 30)玻璃T_g/T_K较大(T_g/T_K>1.1^[43]), 为1.183~1.357. 对于“强”的熔体, 过剩熵仅取决于结构熵, 而无需额外的振动熵, 使得过剩熵在T_g以上增幅较小, 从而导致T_g/T_K值较大.

T_g/T_m可以用来表征材料的非晶形成能力^[4]. T_g与T_m的相对间隔越小, T_g/T_m就越大, 这样熔体冷却过程中就更容易越过T_g与液相线温度之间的间隔而不发生结晶, 即玻璃形成能力强. Ge_xSe₉₀_-_xSb₁₀玻璃的T_g/T_m介于0.678~0.742之间, 均大于2/3, 说明其玻璃形成能力比较强.

Ge_xSe₉₀_-_xSb₁₀ (x=20, 23, 25, 30)玻璃的T_g/T₀介于1.006~1.019之间, 与Sreeram等^[44]在Ge-Se-Sb硫系玻璃中报道的结果(T_g/T₀≈1)相一致. 由改进后的Gibbs-DiMarzio方程^[32]可知:

(20) $T_{g} = T_{0} / [1 - β (< N > - 2)]$

式中, b为体系参数. 因为<N>=Σ_ix_iN_i, 所以Ge_xSe₉₀_-_xSb₁₀ (x=20, 23, 25, 30)玻璃的平均配位数<N>在2.5~2.7之间. 因此可以得出Ge_xSe₉₀_-_xSb₁₀玻璃的b为0.010~0.029.

3 结论

(1) Ge_xSe₉₀_-_xSb₁₀ (x=20, 23, 25, 30)硫系玻璃的玻璃化转变温度T_g和T₀随着Ge含量的增加呈先增大后减小的变化规律; 当x=25时, T_g和T₀达到最大值. Ge_xSe₉₀_-_xSb₁₀玻璃的T_K随Ge含量的增加呈线性增大的变化规律.

(2) Ge_xSe₉₀_-_xSb₁₀玻璃动力学脆性参数m在20.7~23.2之间(小于30), T_g/T_K介于1.183~1.357之间(大于1.1), 表明其为“强”的熔体; T_g/T_m在0.678~0.742之间(大于2/3), 表明其玻璃化形成能力较强.

(3) 确定出了Ge_xSe₉₀_-_xSb₁₀玻璃的体系参数b, 其值在0.010~0.029之间.

〈

〉

GexSe90-xSb10硫系玻璃的热力学特性和动力学脆性研究*

STUDY ON THERMODYNAMIC PROPERTIES AND KINETICS FRAGILITY OF GexSe90-xSb10 CHALCOGENIDE GLASSES

1 实验方法

2 实验结果与讨论

2.1 XRD分析

2.2 玻璃化转变温度Tg

2.3 理想玻璃化转变温度T0

2.4 热力学理想玻璃化转变温度TK的确定

2.5 动力学脆性

3 结论

Ge_xSe₉₀_-_xSb₁₀硫系玻璃的热力学特性和动力学脆性研究^*

STUDY ON THERMODYNAMIC PROPERTIES AND KINETICS FRAGILITY OF Ge_xSe₉₀_-_xSb₁₀ CHALCOGENIDE GLASSES

2.2 玻璃化转变温度T_g

2.3 理想玻璃化转变温度T₀

2.4 热力学理想玻璃化转变温度T_K的确定
