盐酸液膜是由盐酸蒸汽冷凝到材料表面形成的液膜，对材料造成的腐蚀比直接由同浓度和温度环境的盐酸溶液腐蚀更快。而且其腐蚀速率与盐酸浓度和材料所处的温度环境有关，形成的液膜稳定性不强，对于电化学实验难度较大。盐酸液膜的腐蚀就相当于盐酸露点腐蚀，引起露点腐蚀的气体一般包括SO₂、SO₃、HCl、NO_x、H₂S等，这些酸性混合蒸汽冷凝生成的硫酸、盐酸、氢硫酸等易造成工业设备的严重点腐蚀穿孔。在实际工程生产中，酸性液膜腐蚀主要位于初馏塔、闪蒸塔的顶部、塔顶冷回流时的常压塔顶部、塔顶温度跨初凝区的油气冷凝冷却器及其相关管道。其中腐蚀最严重的是常减压塔顶冷却系统。所以，酸性液膜腐蚀在电力、石油化工等领域造成的破坏备受关注，耐腐蚀材料的研究和防腐措施亟待优化。

王彦亮等^[1]采用Tafel极化、阻抗谱及Mott-Schottky技术研究了316L不锈钢在pH值分别为4.7和11的硼酸溶液中的电化学，结果表明均能形成稳定的钝化膜，钝化区间随pH值升高而减小，过钝电位明显降低。周多等^[2]讨论了化学清洗对凝汽器316L不锈钢管腐蚀穿孔的影响，化学清洗剂中存在的Cl^-会对凝汽器材料腐蚀穿孔。陈宇等^[3]研究了316L不锈钢在硼酸溶液中钝化膜的电化学性能，结果表明，316L不锈钢在硼酸溶液中能形成良好的钝化膜，使腐蚀速率降低。杨柳青等^[4]的研究表明，316L和HR-2不锈钢在6%的酸性FeCl₃溶液中都呈现出良好的耐腐蚀性，在相同的环境和腐蚀时间后，316L不锈钢表面的点腐蚀总是比HR-2不锈钢更严重。316L奥氏体不锈钢常用于制造管道、热交换器等；HR-2奥氏体不锈钢具有一般奥氏体不锈钢所具有的稳定性和抗腐蚀性，在能源及相关领域中得到了广泛应用^[5]。对316L不锈钢的耐腐蚀性能的研究^[6]表明，腐蚀环境中C1^-浓度增大、温度升高或pH值降低能使316L不锈钢的腐蚀加快^[7,8,9,10]。C1^-在钝化膜表面的吸附是孔蚀形核的必经之路，Cl^-能增强电解液的导电性能，促进表面活性点的活化，加速小孔的溶解，降低孔蚀电位^[11,12]。然而，有关HR-2不锈钢腐蚀行为的研究报道却较少^[13]。

本文采用Tafel极化、电化学阻抗谱 (EIS)、挂片腐蚀、电阻探针和X射线衍射谱等方法，研究盐酸浓度和温度对316L和HR-2不锈钢在盐酸液膜中的电化学行为的影响、点蚀情况及其钝化膜的性质。

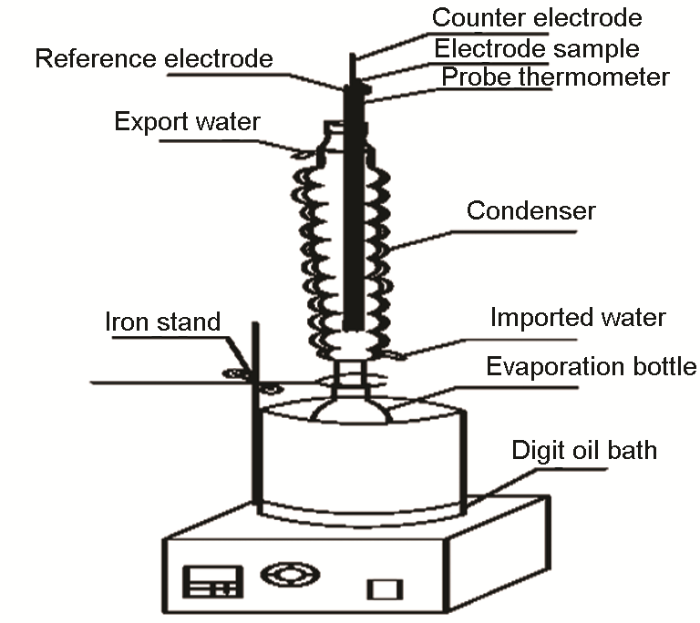

实验装置如图1中，电极从左到右依次为Ag/AgCl参比电极、石墨电极、工作电极以及探针温度计。油浴温度设置在130 ℃，蒸发瓶里配制一定浓度的盐酸溶液，在油浴锅的加热作用下产生HCl气体和水蒸气。两种混合气体在冷凝管的三电极体系表面遇冷后形成液膜或液滴，电极试样通过上方的铜导线与外界电化学工作站相连，将浸湿NaOH溶液的棉花球塞住冷凝管顶部出口，用于尾气吸收，测试所用溶液为1、0.5和0.1 mol/L盐酸溶液，溶液体积为0.4 L。

采用316L 和HR-2奥氏体不锈钢作为实验材料，其化学成分 (质量分数，%) 如表1。

实验用金属腐蚀失重挂片，挂片位置为温度90 ℃位置，挂片直径为4 mm、高度为50 mm的带孔柱体试样，用240#，360#，400#，600#，800#，1000#的金相砂纸由粗到细依次打磨后用去离子水、丙酮和酒精清洗干净，然后吹干，在干燥箱内干燥，称重精确到0.1 mg。电化学测试电极的尺寸为Φ4 mm×2 mm，用Cu导线焊接后进行固封，用金相砂纸逐级打磨工作面后用去离子水、无水乙醇和丙酮进行清洗并吹干备用。

电阻探针试样为两种不锈钢 (316L和HR-2不锈钢) 用线切割加工成的Φ0.4 mm×12 mm的线状探针，腐蚀挂片实验前，将两根同种材料加工好的探针用丙酮和乙醇依次冲洗，吹干至室温下测量一头至另一头10 mm位置处的电阻稳定值，并做好记录。将测量的10 mm位置处系上细绳，并与挂片试样一起挂入已加热沸腾的冷凝管90 ℃位置，互不接触，而且底端齐平。待实验结束后，取出探针，用蒸馏水轻轻冲洗后，吹干降至常温后测量电阻值，带入公式计算腐蚀速率，并绘制两种材料电阻探针腐蚀动力学曲线。

本实验设计3个浓度 (1、0.5和0.1 mol/L) 盐酸溶液，在设定条件下将电阻探针试样用细线挂好放入同一高度位置 (T=90 ℃位置)，挂片时间为24、48、96和144 h；每种材料每个时间挂片为2片，实验数据求其平均值。完成挂片实验后，腐蚀试样用去离子水清洗干净，放入干燥箱内干燥24 h，称量精确到0.1 mg。用BM-200C金相显微镜、D/max-2500/PCX射线衍射仪 (XRD) 分析表面腐蚀产物和测定腐蚀区域的化学组成。

Tafel极化和电化学阻抗谱 (EIS) 测试在型号为CS350电化学工作站上进行，采用经典三电极体系，316L和HR-2不锈钢试样制成工作电极，石墨电极作为辅助电极，探针温度计测量腐蚀体系中三电极体系末端温度，并且这三个电极连接紧密与探针温度计底部始终在同一水平线上。本文所有电位如无特殊说明，均相对于所用的参比电极而言。Tafel极化实验，扫描范围为相对开路电位-0.1~0.2 V。EIS测试扰动电位为10 mV，频率测试范围为10⁵~10^-2 Hz，电压扰动振幅为50 mV，扫描速率范围为10⁵~10^-2 Hz。

2.1.1 Tafel极化测试分析

从表2,3,4可以看出，两种材料随着温度的增大自腐蚀电位E_corr逐渐降低。腐蚀电位的降低是由于C1^-在钢体表面上的局部聚集和氯化物被水解，导致局部酸性环境^[14]，引起腐蚀电位的降低。此外，随着Cl^-浓度的增加，316L和HR-2不锈钢的腐蚀电流密度I_p增加，根据Farady第二定律，腐蚀电流密度与腐蚀速率成正比，这表明随着腐蚀速率的温度增加，316L和HR-2不锈钢的腐蚀速率增加。同时，对比发现316L不锈钢的I_p一直大于同浓度下HR-2不锈钢的I_p，表明316L不锈钢腐蚀速率一直大于HR-2不锈钢的腐蚀速率。

两种不锈钢在3种不同盐酸浓度环境中均能形成稳定钝化区，且电位E_m相差不大。随着HCl浓度的增加，钝化间隔通常会增加。如果极化电位超过过电位，腐蚀电流将迅速增加，表明此时钝化膜不稳定并溶解。另外，随着Cl^-浓度的增加，电极的点蚀电位E_b降低，金属钝化膜不稳定，容易破坏，材料更容易发生点腐蚀，加速腐蚀速度。HR-2孔蚀电位总体比316L不锈钢高，并且HR-2不锈钢的钝化区间总体也比316L不锈钢高，说明HR-2不锈钢更耐腐蚀。

2.1.2 EIS测试结果

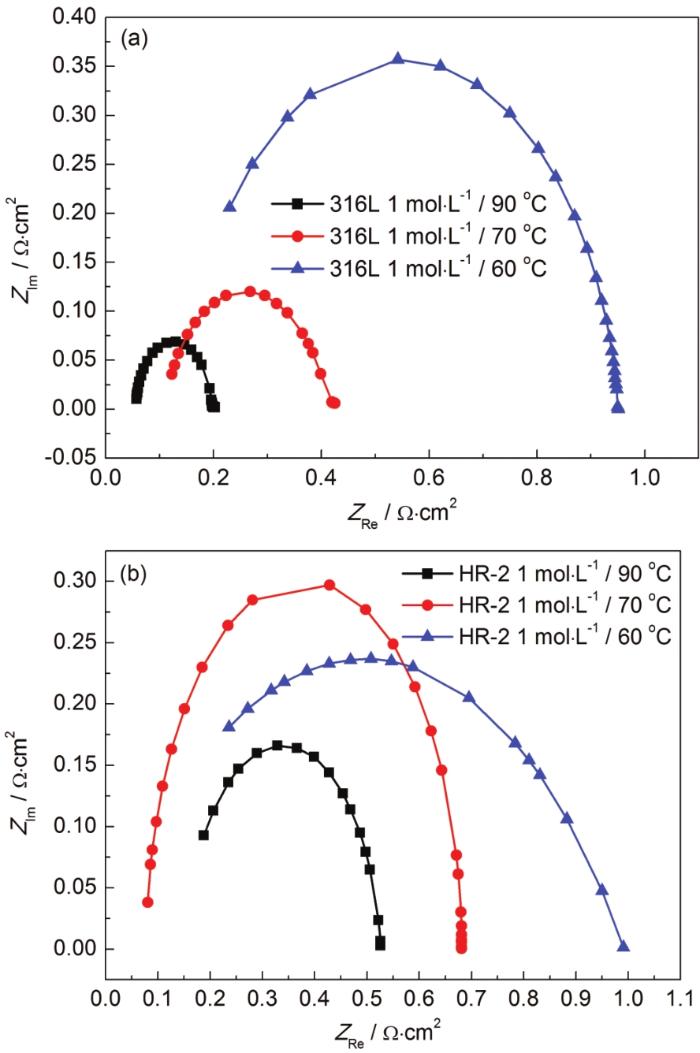

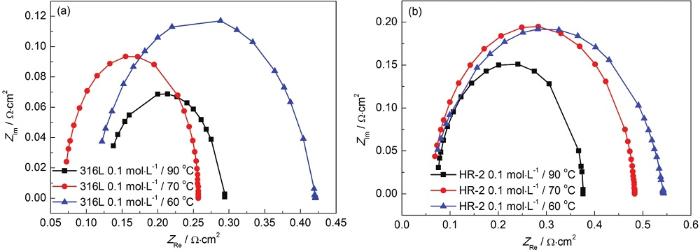

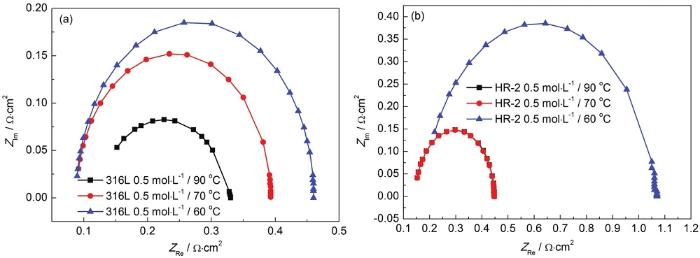

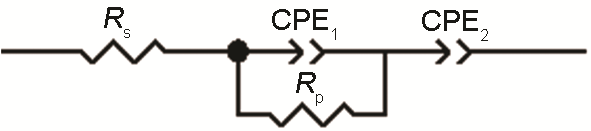

研究^[14]表明，容抗弧半径大小既反映了电荷传质阻力的大小，容抗弧越大，表明电荷传质阻力越大，越耐腐蚀，反之表明电荷传质阻力越小；又可反映钝化膜阻抗的大小以及钝化能力的强弱，容抗弧半径越大则钝化膜阻抗越大、钝化能力越强。图2为电化学阻抗谱的等效电路，图3,4,5分别为316L和HR-2不锈钢在HCl浓度为1、0.5和0.1 mol/L，温度为60、70和90 ℃环境的EIS拟合图。

对于同一种不锈钢，同一浓度下，随着温度的升高，容抗弧越小，溶液电阻R_s逐渐减小，蚀点内溶液极化电阻R_p也变小，代表电容量的CPE-T逐渐增大。所以HR-2不锈钢比316L不锈钢更耐腐蚀，这一点与Tafel极化曲线的结果是一致的。在相同的温度和材料下，随着HCl浓度的增加，C1^-浓度继续增加。随着反应的进行，金属表面上的腐蚀产物膜不断增厚，阻碍氧和Cl^-的传质过程，然后引起腐蚀过程减速；腐蚀后期，随着腐蚀产物的增多，无法均匀地覆盖金属表面，在其间隙Cl^-会发生富集，促进点蚀的产生，从而使腐蚀速率逐渐变快。因此，两种不锈钢在HCl液膜环境中腐蚀速率是先减小后逐渐增大。

2.2.1 失重腐蚀速率分析

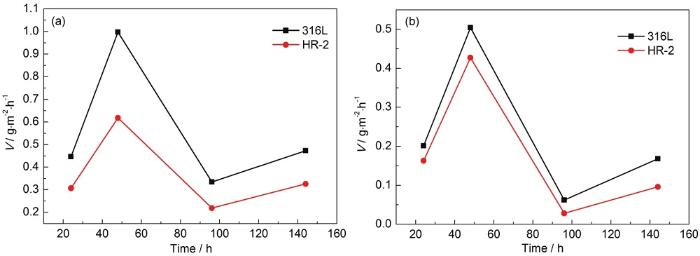

图6为两种材料在1和0.5 mol/L HCl溶液不同模拟时间后的腐蚀动力学曲线，挂片位置为85~90 ℃区域。由图6可知，两种材料的腐蚀速率在两种浓度环境下腐蚀速率变化趋势相近。24~48 h时腐蚀不断加快，第48 h时速率达到最大；48~96 h时腐蚀逐步减慢；由于腐蚀产物在腐蚀前48 h不太可能形成薄膜，腐蚀性介质可以完全接触钢体，并且腐蚀速率加快。48~96 h腐蚀后，在金属表面形成稳定致密的钝化膜，增强了对钢体的保护作用。阻碍腐蚀性介质的进一步渗透，腐蚀速率减慢。96 h之后腐蚀速率增大，表面钢体生成的钝化膜被液膜中的大量Cl^-侵入，破坏了钝化膜，使腐蚀速率加快。由整体腐蚀情况来可看出，HR-2不锈钢整体腐蚀失重较小，腐蚀速率较慢；并且两种钢在1 mol/L HCl溶液环境下腐蚀各阶段的腐蚀速率均高于0.5 mol/L HCl溶液；由于HR-2钢中Cr含量较高，Cr具有抗氧化性能并能促进内锈层中稳定相α-FeOOH的生成^[15]，使腐蚀锈层与金属结合更紧密，对钢体保护作用更强；所以HR-2比316L钢更耐腐蚀。

2.2.2 电阻探针腐蚀速率分析

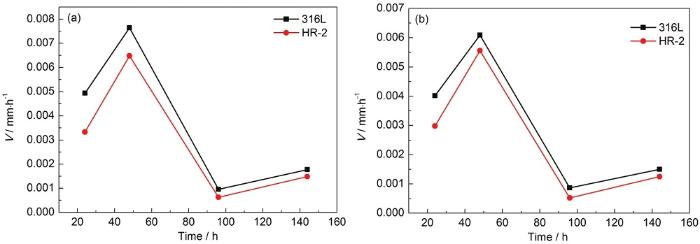

图7为两种材料电阻探针在1和0.5 mol/L HCl溶液的不同模拟时间后的腐蚀动力学曲线，挂片位置为85~90 ℃区域。两种材料的腐蚀速率在24~48 h腐蚀时不断加快，第48 h时腐蚀速率达到最大；48~96 h时腐蚀逐步减慢。由于腐蚀前48 h腐蚀产物较少，未能成膜，腐蚀介质能充分与钢体接触，腐蚀速率不断加快；腐蚀后期即48~96 h时金属表面形成稳定致密的锈层，对钢体的保护作用加强进而阻碍了腐蚀介质进一步渗入，腐蚀速率减慢。96 h之后腐蚀速率增大，表面钢体生成的钝化膜被液膜中的大量Cl^-侵入，破坏了钝化膜，使腐蚀速率加快。这与腐蚀失重数据结果一致。

2.2.3 金相微观形貌观测

两种不锈钢在腐蚀24、96和144 h后的表面腐蚀形貌如图8所示，观察可知，在0.5 mol/L HCl溶液中腐蚀24 h，316L和HR-2不锈钢表面出现很少腐蚀坑，而且较分散；腐蚀96 h后，试样表面呈现较多明显腐蚀坑，呈片区状连接，颜色类似暗红色锈层；腐蚀144 h时，两种不锈钢表面出现较多腐蚀层，腐蚀坑更多。对比同一时间下，316L不锈钢都比HR-2不锈钢腐蚀现象更明显，所以HR-2不锈钢比316L不锈钢更耐腐蚀，这与之前电化学、腐蚀挂片和电阻探针结果一致。

2.2.4 腐蚀产物XRD分析

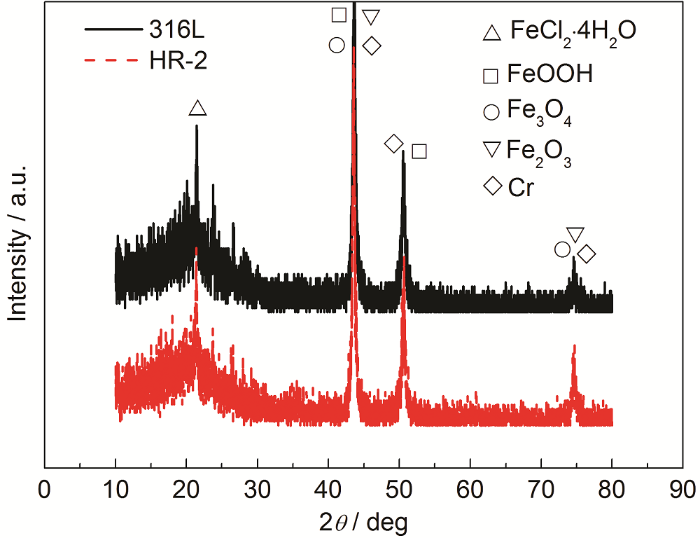

图9为316L和HR-2不锈钢在0.5 mol/L HCl溶液中腐蚀144 h的XRD图，由图可知，在盐酸液膜环境下，两种管线钢的腐蚀产物包括Fe₂O₃，Fe₃O₄，FeOOH，Cr和FeC1₂·4H₂O，对于耐腐蚀性能不同的两种不锈钢，腐蚀产物层基本一样，说明对腐蚀产物的成分没有显著影响。

在高浓度Cl^-条件下，不锈钢发生阳极溶解^[16]，电化学反应如下：

Fe(OH)₂很容易进一步氧化成FeOOH

FeOOH脱水后生成Fe₂O₃和Fe₃O₄^[17]。

由于C1^-当量的酸性阴离子，该过程使得不锈钢表面呈弱酸性，继而促进不锈钢表面的活性位点优先腐蚀：

另一个是竞争吸附理论^[18]。由于O的吸附被C1^-的竞争所取代，不锈钢的表面部分地被剥夺氧，然后Cr的氧化大大减少。因此，钢体表面上的钝化膜难以形成或破坏，并且更可能导致不锈钢点蚀。另外，C1^-会穿入钢体表面的钝化膜消耗其中的氧，然后直接点蚀。

(1) 两种材料在两种HCl浓度环境下，失重腐蚀速率变化趋势相近。腐蚀24~48 h，腐蚀速率不断加快；48 h时腐蚀速率达到最大；48~96 h时腐蚀速率逐步减慢，金属表面形成稳定致密的钝化膜；96 h之后腐蚀速率增大，表面钢体生成的钝化膜被液膜中的大量Cl^-侵入，破坏钝化膜，形成了点蚀，使腐蚀速率加快。由整体腐蚀情况可看出，HR-2不锈钢腐蚀失重较小，腐蚀速率较慢。

(2) 在两种不同浓度溶液3种不同温度环境中，316L和HR-2不锈钢均能形成稳定钝化区，且维钝电流密度相差不大，在两种不同浓度下，316L不锈钢具有比HR-2不锈钢更高的自腐蚀电流密度。随着浓度的增加，钝化间隔逐渐缩短，自腐蚀电位发生负移。随着反应的进行，在金属表面的间隙中Cl^-发生富集，这促进了点腐蚀的产生，从而腐蚀速率逐渐变快；在相同的浓度环境下，腐蚀温度越高，电容电抗弧越小，电荷传质电阻越小，钝化膜阻抗越小，钝化能力越弱，点蚀电位越低，越严重腐蚀。HR-2不锈钢孔蚀电位总体比316L不锈钢高，并且HR-2不锈钢的钝化区间总体也比316L不锈钢高，钝化膜阻抗较大，说明HR-2不锈钢更耐腐蚀。

(3) 两种钢1 mol/L HCl溶液腐蚀144 h的XRD分析得出，两种不锈钢的腐蚀产物包括Fe₂O₃，Fe₃O₄，FeOOH，Cr，FeC1₂·4H₂O，对于耐腐蚀性能不同的两种不锈钢，腐蚀产物层基本相同，C1^-竞争性吸附导致不锈钢表面局部缺氧，阻碍不锈钢表面Cr的氧化，从而阻碍富Cr钝化膜的形成，导致不锈钢钝化膜的动态平衡失效，膜的钝化变薄促进了不锈钢中点蚀的发生。
