3种不同Cr含量Co-20Re-Cr合金在1000和1100 ℃的高温氧化行为

王玲¹, 向军淮^,¹^,², 张洪华¹^,², 覃宋林¹

1. 江西科技师范大学材料与机电学院南昌 330013

2. 江西科技师范大学江西省材料表面工程重点实验室南昌 330013

High Temperature Oxidation Behavior of Three Co-20Re-xCr Alloys in 3.04×10^-5 Pa Oxygen at 1000 and 1100 ℃

WANG Ling¹, XIANG Junhuai^,¹^,², ZHANG Honghua¹^,², QIN Songlin¹

1. School of Materials and Mechanical & Electrical Engineering, Jiangxi Science and Technology Normal University, Nanchang 330013, China

2. Jiangxi Key Laboratory of Surface Engineering, Jiangxi Science and Technology Normal University, Nanchang 330013, China

通讯作者: 向军淮，E-mail：xiangjunhuai@163.com，研究方向为金属材料的腐蚀与防护

收稿日期: 2018-05-30 修回日期: 2018-06-11 网络出版日期: 2019-02-02

基金资助:

国家自然科学基金. 51701054
江西省教育厅科技项目. GJJ160770

Corresponding authors: XIANG Junhuai, E-mail:xiangjunhuai@163.com

Received: 2018-05-30 Revised: 2018-06-11 Online: 2019-02-02

Fund supported:

Supported by National Natural Science Foundation of China. 51701054
Science and Technology Research Program of Jiangxi Provincial Education Department. GJJ160770

作者简介 About authors

王玲，女，1994年生，硕士生

摘要

研究了Co-20Re-20Cr, Co-20Re-25Cr, Co-20Re-30Cr 3种三元合金在1000和1100 ℃下3.04×10^-5 Pa氧气中氧化24 h的恒温氧化行为。由于表面形成的氧化膜不能阻止合金中Re以ReO₃形式向外挥发，3种合金都出现了明显的氧化失重现象，Co-20Re-20Cr和Co-20Re-25Cr合金在1100 ℃时失重更为明显。在两种温度条件下，Co-20Re-20Cr和Co-20Re-25Cr合金的氧化动力学曲线符合抛物线规律，而Co-20Re-30Cr合金的则不符合抛物线规律。3种不同Cr含量合金形成的氧化膜分层明显，最外层是较厚的CoO层，次外层是很厚且疏松多孔的CoCr₂O₄层，内层为极薄的不完全连续但具有一定保护作用的Cr₂O₃层。随着Cr含量的增加，形成的Cr₂O₃层变得更为连续和完整，因此合金的抗氧化性能随之提高，即Co-20Re-30Cr合金的抗高温氧化性能最好。

关键词： Co-Re-Cr合金 ; 恒温氧化 ; 抗高温氧化性能

Abstract

The iso-thermal oxidation behavior of Co-20Re-20Cr, Co-20Re-25Cr, and Co-20Re-30Cr alloys in 3.04×10^-5 Pa oxygen at 1000 and 1100 ℃ for 24 h was investigated. The three alloys show continuous mass loss due to the evaporation of Re element in the form of ReO₃. The mass loss is more obvious at 1100 ℃ for Co-20Re-20Cr and Co-20Re-25Cr alloys. The oxidation kinetics at 1000 and 1100 ℃ of Co-20Re-20Cr and Co-20Re-25Cr obeys parabolic law, while that of Co-20Re-25Cr is irregular. Correspondingly, the scales formed on the three alloys with different Cr content have a stratified structure. The outermost layer is composed of CoO, while the inner layer, which is very thick and porous, is composed of CoCr₂O₄. However, the very thin innermost layer composed of Cr₂O₃ is not very continuous and complete, accounting for its limited role for protection. With the increase of Cr content, the oxidation resistance of Co-20Re-xCr alloys is enhanced to a certain extent due to the formation of a Cr₂O₃ layer with better continuity and integrity. Furthermore, when the Cr content reaches up to 30%, the oxidation resistance of the alloy was improved greatly.

Keywords： Co-Re-Cr ; iso-thermal oxidation ; high temperature oxidation resistance

PDF (10055KB) 元数据多维度评价相关文章导出 EndNote| Ris| Bibtex 收藏本文

本文引用格式

王玲, 向军淮, 张洪华, 覃宋林. 3种不同Cr含量Co-20Re-Cr合金在1000和1100 ℃的高温氧化行为. 中国腐蚀与防护学报[J], 2019, 39(1): 83-88 DOI:10.11902/1005.4537.2018.075

WANG Ling, XIANG Junhuai, ZHANG Honghua, QIN Songlin. High Temperature Oxidation Behavior of Three Co-20Re-xCr Alloys in 3.04×10^-5 Pa Oxygen at 1000 and 1100 ℃. Journal of Chinese Society for Corrosion and Protection[J], 2019, 39(1): 83-88 DOI:10.11902/1005.4537.2018.075

根据合金基体元素的不同，高温合金可以分为铁基、镍基和钴基高温合金。近年来，国内外对高温合金的抗高温氧化性能有较多研究^[1,2,3]。由于镍基高温合金具有良好的抗高温氧化和耐热腐蚀能力，被广泛用于航空航天领域高温条件下工作的涡轮叶片、涡轮盘和加力燃烧室等^[4]。但是，由于Ni基高温合金熔点的限制，使得它的工作温度限于1000 ℃以下^[5]。因此，设计和发展服役温度能够超过镍基高温合金的新材料就成了非常关键的问题。通常，钴基高温合金的高温强度优于传统镍基高温合金的^[6]。近来，钴-铼基合金作为应用在服役温度超过1200 ℃环境下的高温材料备受瞩目^[7]。Re是一种固溶强化元素，Re在Ni中只表现出有限的溶解度，但在Co中却是无限互溶的。含量相对较高的Re添加到钴基合金中，可以提高合金的高温强度^[8]。虽然Re在力学性能方面是优异的，但其抗氧化性能相当差，如果合金基体未被保护性氧化膜覆盖，那么作为合金成分的难熔金属Re可能被氧化，其氧化物易呈气态发生挥发，导致灾难性氧化^[9]。因此需在合金表面上生成氧化膜，作为将反应气体与基体金属隔开的屏障，阻碍Re的氧化，从而提高合金的抗氧化性。钴基高温合金以及其他高温合金主要是通过在表面生成具有保护性的Cr₂O₃和Al₂O₃氧化膜来提高合金的抗氧化性^[10,11,12]。合金的抗氧化性随着Cr含量的提高而增强。因此，合金的抗氧化性与Cr含量密切相关，而Cr₂O₃膜的使用温度不适于超过1000 ℃，是因为高温下Cr₂O₃进一步氧化，会生成挥发性CrO₃^[13]。尽管如此，Cr在1000 ℃以下可以有效防止氧化和环境脆化^[7]。本文研究了添加不同含量Cr的Co-20Re-Cr合金在1000和1100 ℃，3.04×10^-5 Pa氧气中24 h的恒温氧化行为，重点探讨Cr含量对Co-20Re合金抗高温氧化性能的影响。

1 实验方法

Co-20Re-xCr (x=20，25，30) (摩尔分数，%) 合金是由Co (纯度99.9%，质量分数)，Re (纯度99.99%) 和Cr (纯度99.95%) 为原材料，在氩气气氛下非自耗真空电弧熔炼炉中反复熔炼而成。表1列出了Co-20Re-xCr (x=20，25，30) 合金的相组成及其化学成分，3种合金均是由富Co相 (基体相) 和富Re相 (分散相) 构成。根据Co-Re-Cr合金在1100 ℃时的三元相图以及合金在氧化前的形貌分析得出，Co-20Re-25Cr合金和Co-20Re-30Cr合金形成了硬质Cr₂Re₃型σ相，主要是由大面积的不规则岛状物组成，少许小颗粒物分散在基体相中；而Co-20Re-20Cr合金没有形成Cr₂Re₃型σ相。随后将熔炼好的合金锭放置于真空管式退火炉中，900 ℃真空退火24 h。将退火后的合金锭切割成10 mm×10 mm×1 mm大小，使用防水砂纸将样品磨光至2000#，在乙醇中超声清洗并烘干备用。样品的连续质量变化测量是在Setaram Setsys Evo热天平中进行的，氧化温度1000和1100 ℃，气氛为3.04×10^-5 Pa氧气，氧化时间24 h。采用场发射扫描电子显微镜 (FE-SEM, Zeiss Sigma) 结合能谱分析仪 (EDS，Oxford INCA) 对氧化膜的形貌和组成进行表征，通过X射线衍射仪 (XRD，Shimadzu XRD-6100) 对氧化膜的物相进行分析。

表1 Co-20Re-xCr (x=20，25，30) 合金的相组成及其化学成分

Table 1 Elemental compositions of two phases of Co-20Re-xCr (x=20, 25, 30) alloys (atomic fraction / %)

Alloy		Co	Re	Cr
Co-20Re-20Cr	Co-rich phase	62.50	13.25	24.25
Co-20Re-20Cr	Re-rich phase	52.51	31.05	16.44
Co-20Re-25Cr	Co-rich phase	58.63	16.01	25.37
Co-20Re-25Cr	Re-rich phase	36.49	37.80	25.72
Co-20Re-30Cr	Co-rich phase	58.22	15.16	26.62
Co-20Re-30Cr	Re-rich phase	33.46	36.88	29.66

新窗口打开| 下载CSV

2 实验结果

2.1 氧化动力学曲线

图1,2,3分别为Co-20Re-20Cr，Co-20Re-25Cr和Co-20Re-30Cr合金在1000和1100 ℃下单位面积增重 (Δm) 随时间 (t ) 以及t^1/2的变化曲线。这3种合金的氧化动力学受Re氧化物挥发的影响，均出现了明显的氧化失重现象。Co-20Re-20Cr合金在1000和1100 ℃恒温氧化24 h后，最终Δm分别为-22.48和-34.04 mg/cm²，氧化温度越高，Δm越大。随着Cr含量增加至25%，Co-20Re-25Cr合金的氧化失重现象有所减少，其Δm值分别为-17.02和-24.08 mg/cm²，合金的氧化速率有所降低。从图1和2可以得出，Co-20Re-20Cr和Co-20Re-25Cr合金在整个氧化过程中均遵循抛物线速率规律，说明这两种合金的氧化速率比较稳定。随着温度升高，合金的氧化速度增加。相比于前面两种合金，Cr含量为30%的Co-20Re-30Cr合金的氧化失重现象大大减小，其Δm值分别为-5.15和-2.39 mg/cm²，该合金的抗高温氧化性能明显得到改善。在1000和1100 ℃下，Co-20Re-30Cr合金的氧化动力学曲线均不符合抛物线规律，说明该合金的氧化速率在整个氧化过程中并不稳定。特别是，该合金在1000 ℃时的氧化失重要比1100 ℃时的大。表2列出了Co-20Re-20Cr，Co-20Re-25Cr和Co-20Re-30Cr合金的氧化抛物线速率常数。1100 ℃下氧化时，Co-20Re-20Cr合金的抛物线速率常数值为1.57×10^-8 g²·cm^-4·s^-1，是3种合金中数值最大的，说明该合金在1100 ℃的抗高温氧化性能最差；而Co-20Re-30Cr合金的抛物线速率常数比Co-20Re-20Cr合金的降低了两个数量级以上，说明随着合金中Cr含量的增加，Re氧化物的挥发速率降低，从而提高了Co-Re基合金的抗高温氧化性能。

图1

新窗口打开| 下载原图ZIP| 生成PPT

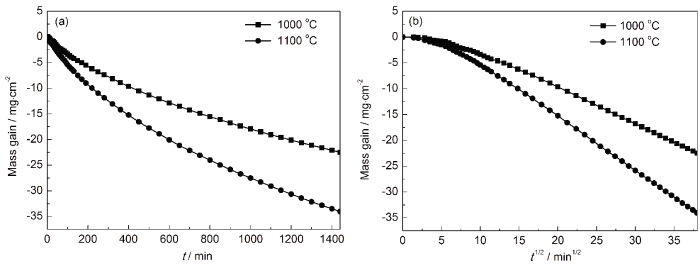

图1 Co-20Re-20Cr合金在1000和1100 ℃恒温氧化24 h的动力学曲线和动力学抛物线图

Fig.1 Oxidation kinetics (a) and corresponding parabolic plots (b) of Co-20Re-20Cr alloy during oxidation at 1000 and 1100 ℃ for 24 h

图2

新窗口打开| 下载原图ZIP| 生成PPT

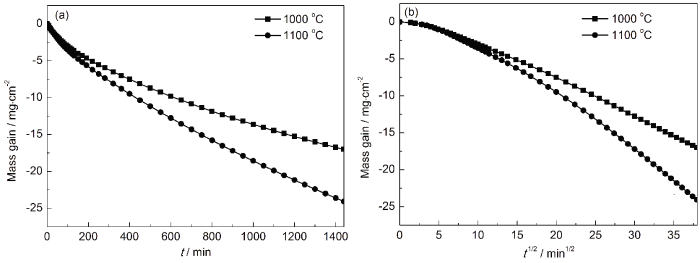

图2 Co-20Re-25Cr合金在1000和1100 ℃恒温氧化24 h的动力学曲线和动力学抛物线图

Fig.2 Oxidation kinetics (a) and corresponding parabolic plots (b) of Co-20Re-25Cr alloy during oxidation at 1000 and 1100 ℃ for 24 h

图3

新窗口打开| 下载原图ZIP| 生成PPT

图3 Co-20Re-30Cr合金在1000和1100 ℃恒温氧化24 h的动力学曲线和动力学抛物线图

Fig.3 Oxidation kinetics (a) and corresponding parabolic plots (b) of Co-20Re-30Cr alloy during oxidation at 1000 and 1100 ℃ for 24 h

表2 Co-20Re-xCr (x=20，25，30) 合金在1000和1100 ℃恒温氧化24 h的近似抛物线速率常数

Table 2 Approximate parabolic rate constants K_p of Co-20Re-xCr (x=20, 25, 30) alloys during oxidation at 1000 and 1100 ^oC for 24 h (g²·cm^-4·s^-1)

Alloy	1000 ℃	1100 ℃
Co-20Re-20Cr	6.83×10^-9 (0~1440 min)	1.57×10^-8 (0~1440 min)
Co-20Re-25Cr	3.73×10^-9 (0~1440 min)	7.37×10^-9 (0~1440 min)
Co-20Re-30Cr	1.01×10^-9 (0~36 min)	2.29×10^-11 (0~150 min)
	1.92×10^-10 (36~500 min)	4.24×10^-12 (150~500 min)
	2.43×10^-10 (500~1440 min)	2.34×10^-10 (500~1440 min)

新窗口打开| 下载CSV

2.2 氧化膜形貌和组成

图4和5分别为Co-20Re-20Cr，Co-20Re-25Cr和Co-20Re-30Cr合金在1000和1100 ℃下3.04×10^-5 Pa氧气中恒温氧化24 h后的表面和截面形貌。在1000和1100 ℃下，3种不同Cr含量的合金表面均主要形成了CoO氧化膜，CoO晶粒清晰可见。经过24 h氧化，这3种合金表面均出现了数个孔洞。

图4

新窗口打开| 下载原图ZIP| 生成PPT

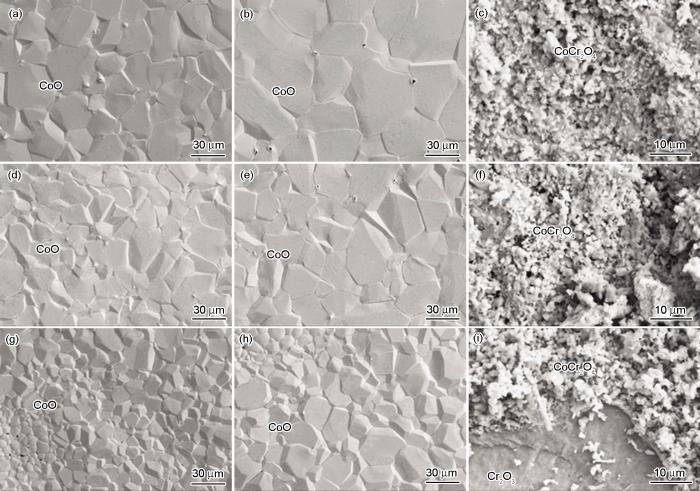

图4 Co-20Re-xCr (x=20，25，30) 合金在1000和1100 ℃ 恒温氧化24 h后的表面形貌

Fig.4 Surface morphologies of complete areas (a, b, d, e, g, h) and spallation areas (c, f, i) of Co-20Re-20Cr (a~c), Co-20Re-25Cr (d~f) and Co-20Re-30Cr (g~i) alloys after oxidation for 24 h at 1000 ℃ (a, d, g) and 1100 ℃ (b, c, e, f, h, i)

在1000 ℃恒温氧化24 h后，Co-20Re-20Cr合金形成的氧化膜分层情况非常明显，最外层是晶粒粗大的CoO氧化层，次外层氧化膜是疏松多孔的CoCr₂O₄层，以及较薄的Cr₂O₃层粘附在基体金属上 (图5a)。CoO层的厚度为65 μm，而CoCr₂O₄层的厚度为70 μm。在1100 ℃恒温氧化24 h后，Co-20Re-20Cr合金的氧化程度是所有合金中最严重的。图4c为Co-20Re-20Cr合金剥落区域的表面形貌，剥落区表面氧化物主要为CoCr₂O₄，表明发生剥落的主要是外表面CoO层。该合金的氧化膜结构与1000 ℃时的大致相同，所不同的是CoCr₂O₄层的厚度远大于CoO层的 (图5b)。

图5

新窗口打开| 下载原图ZIP| 生成PPT

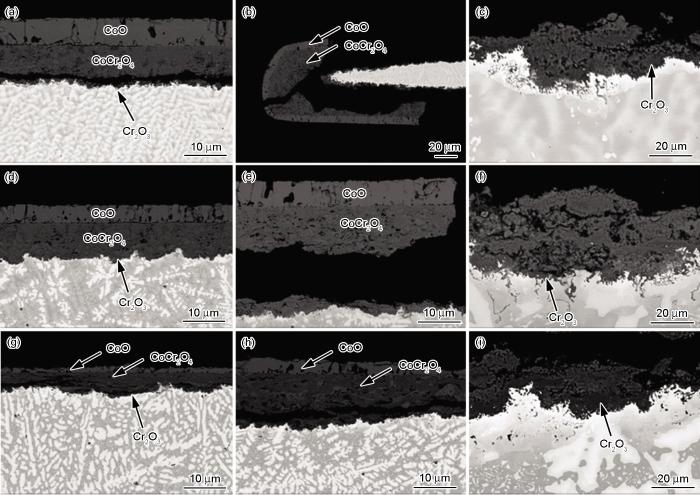

图5 Co-20Re-xCr (x=20, 25, 30) 合金在1000和1100 ℃ 恒温氧化24 h后的截面形貌

Fig.5 SEM images of cross sections of Co-20Re-20Cr (a~c), Co-20Re-25Cr (d~f) and Co-20Re-30Cr (g~i) alloys after oxidiation for 24 h at 1000 ℃ (a, d, g) and 1100 ℃ (b, c, e, f, h, i)

与Co-20Re-20Cr合金相似，Co-20Re-25Cr合金在1000 ℃恒温氧化24 h后也生成了3层结构的氧化膜，最外层为CoO，次外层为结构疏松的CoCr₂O₄，内层为不够连续的Cr₂O₃(图5d)。CoO层的厚度为42 μm，而CoCr₂O₄层的厚度为84 μm，是CoO层的两倍。图4f是Co-20Re-25Cr合金在1100 ℃恒温氧化24 h后剥落区域的表面形貌，剥落区表面的氧化物主要为CoCr₂O₄。

同样地，Co-20Re-30Cr合金在1000 ℃恒温氧化24 h后表面生成具有3层结构的氧化膜，外层为较薄的CoO (15 μm)，中间层为相对较厚的层状CoCr₂O₄ (40 μm)，内层为薄而连续能对合金基体起到保护性的Cr₂O₃ (图5g)。外层CoO的晶粒尺寸明显较小，且氧化膜表面有明显的孔洞 (图4g)。Co-20Re-30Cr合金在1000 ℃时形成的氧化膜明显比在前两种合金上形成的氧化膜要薄，这是因为形成了更连续的Cr₂O₃层，能更好地保护基体免于被氧化。图4h和i分别为Co-20Re-30Cr合金在1100 ℃恒温氧化24 h后表面形貌和剥落区域的放大图，剥落区域除了颗粒状的CoCr₂O₄，还有平整的Cr₂O₃膜，表明该条件下氧化后，除最外层CoO外，中间层CoCr₂O₄也发生了剥落。

3 讨论

本文所研究合金在1000和1100 ℃恒温氧化24 h后形成的氧化膜基本上可以分为三层结构。图6是Co-20Re-20Cr，Co-20Re-25Cr和Co-20Re-30Cr合金氧化膜生长机制示意图。Gorr等^[14]研究了Co-17Re合金的氧化行为，该合金最外层生成了柱状结构的CoO层，这是典型的由Co²⁺向外扩散到氧化膜与气体界面发生氧化反应而生长的结果；次外层形成了等轴晶粒的CoO层，这是O^2-向内扩散而形成的氧化膜。本研究工作中Co-20Re-Cr三元合金氧化膜生长机制与此不同，形成了具有3层结构的氧化膜。3种不同Cr含量的Co-20Re-Cr合金氧化24 h后的3层结构氧化膜组成如下：(1) 致密的CoO外层氧化膜，其是通过Co²⁺向外扩散生长；(2) 疏松多孔的CoCr₂O₄次外层氧化膜，该层膜厚度较外层明显要厚，即该层氧化物生长速度明显较快；(3) 粘附在基体金属上的薄层Cr₂O₃内层氧化膜，其对基体可以起到一定的保护作用。在氧化过程中，Co与Cr同时氧化生成CoO与Cr₂O₃，而CoO的生长速度要远快于Cr₂O₃的，因此就形成了双层氧化膜结构，外层为CoO单相，内层为CoO与Cr₂O₃的双相层。随着氧化时间的延长，就出现了三层结构，最外层CoO层和内层CoO与Cr₂O₃双相层之间发生固态反应：

图6

新窗口打开| 下载原图ZIP| 生成PPT

图6 Co-20Re-xCr (x=20，25，30) 合金氧化膜生长机制示意图

Fig.6 Schematic model of oxide growth of Co-20Re-xCr (x=20, 25, 30) alloys during oxidation

形成的CoCr₂O₄尖晶石相与CoO相组成中间层。CoCr₂O₄相中的阳离子扩散速度要比CoO相中慢得多，尖晶石相对Co²⁺向外扩散起到了阻碍作用。因此，随着合金中Cr含量的增加，CoCr₂O₄尖晶石相增多，合金的氧化速度减缓，从而提高了合金的抗氧化性^[13]。氧化物是否稳定与金属氧化物的标准形成自由能和平衡氧压有关。Cr₂O₃的稳定性大于CoO的，这是因为Cr₂O₃的标准形成自由能要比CoO的更负。一旦在较低的氧分压下形成连续的Cr₂O₃完全覆盖合金表面，由Cr/Cr₂O₃控制的平衡氧分压远低于Co/CoO平衡氧分压，因此Co无法在氧化物/合金界面处氧化，而是在氧化膜的外部形成CoO^[15]。Co-20Re-Cr合金在1000和1100 ℃恒温氧化24 h后均产生了不同程度的失重现象，这是由于Re的氧化物发生挥发所致。在下一步工作，将进行Co-20Re-Cr三元合金改性以实现尽可能降低Cr的含量并能降低Re氧化物的挥发。

4 结论

(1) Co-20Re-xCr (x=20，25，30) 合金在1000和1100 ℃下氧化时，由于受Re氧化物挥发的影响，均出现了明显的氧化失重现象。其中，Co-20Re-20Cr和Co-20Re-25Cr合金的氧化动力学曲线均遵循抛物线规律。随着Cr含量的增加，合金表面逐渐形成了连续的保护性氧化膜，可以有效阻碍Re氧化物向外挥发，因此Co-20Re-30Cr合金表现出相对较好的抗高温氧化性能。

(2) 在1000和1100 ℃下氧化24 h后，Co-20Re-xCr (x=20，25，30) 合金表面均形成了三层结构的氧化膜：最外层是晶粒粗大的CoO层，次外层是疏松多孔的CoCr₂O₄层，内层是较薄且具有保护性的Cr₂O₃层。
